Seeed Xiao nRF52840 Sense Plus - BLE 5.4/NFC - IMU und Mikrofon - Arduino/MicroPython - Seeedstudio 102010694
XIAO nRF52840 Sense mit 9 zusätzlichen SMD-Pins: Bluetooth, NFC, Bewegungssensor und Mikrofon auf einer Platine im Format 21 x 17,8 mm.
- Bewegungssensor LSM6DS3TR-C und digitales PDM-Mikrofon
- 2 x UART, 2 x SPI und I2S
- Laden von Li-Ion-Akkus mit 50 mA oder 100 mA
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Bluetooth, Bewegungssensor und Mikrofon mit mehr Pins
Seeed Studio XIAO nRF52840 Sense Plus ist eine Platine mit Nordic-nRF52840-Chip, Bewegungssensor und Mikrofon, die auf 21 x 17,8 mm 9 zusätzliche SMD-Pins bietet. Sie verbindet sich über BLE 5.4, also Bluetooth Low Energy, unterstützt Bluetooth Mesh und NFC, also Nahfeldkommunikation, und hat ihre Antenne auf der Platine.
Der Bewegungssensor IMU LSM6DS3TR-C vereint Beschleunigungssensor und Gyroskop, und das digitale PDM-Mikrofon erfasst Ton zur Erkennung von Sprachbefehlen. Dadurch eignet sich die Platine für TinyML, also maschinelles Lernen auf einem Mikrocontroller, zum Beispiel zur Gestenerkennung. Der Cortex-M4F-Prozessor mit 64 MHz hat 256 KB RAM, 1 MB Flash und 2 MB zusätzlichen Flash am QSPI-Bus, und im Deep Sleep nimmt die Platine etwa 5 µA auf.

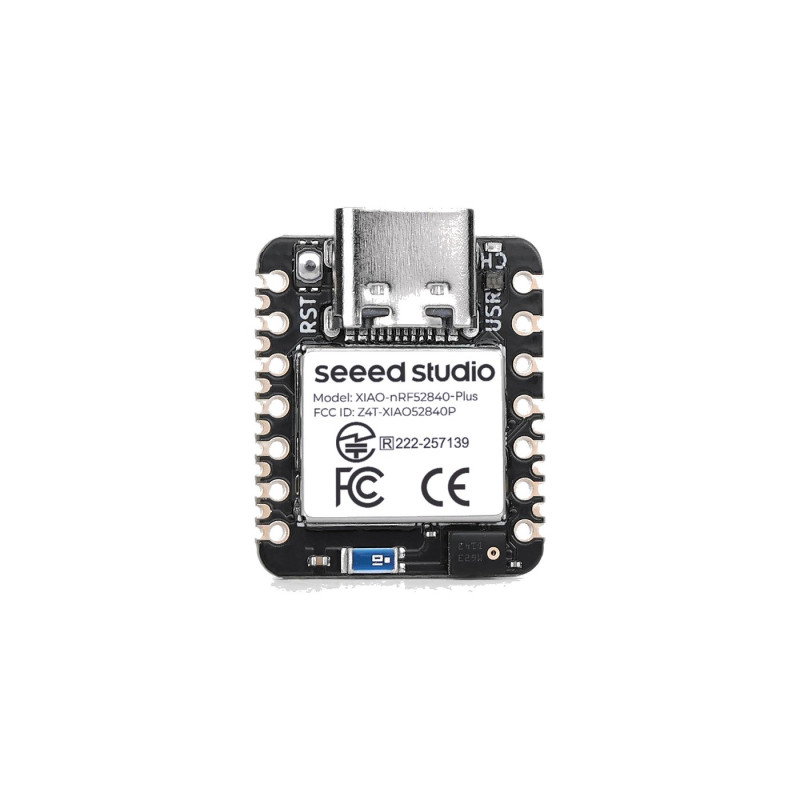

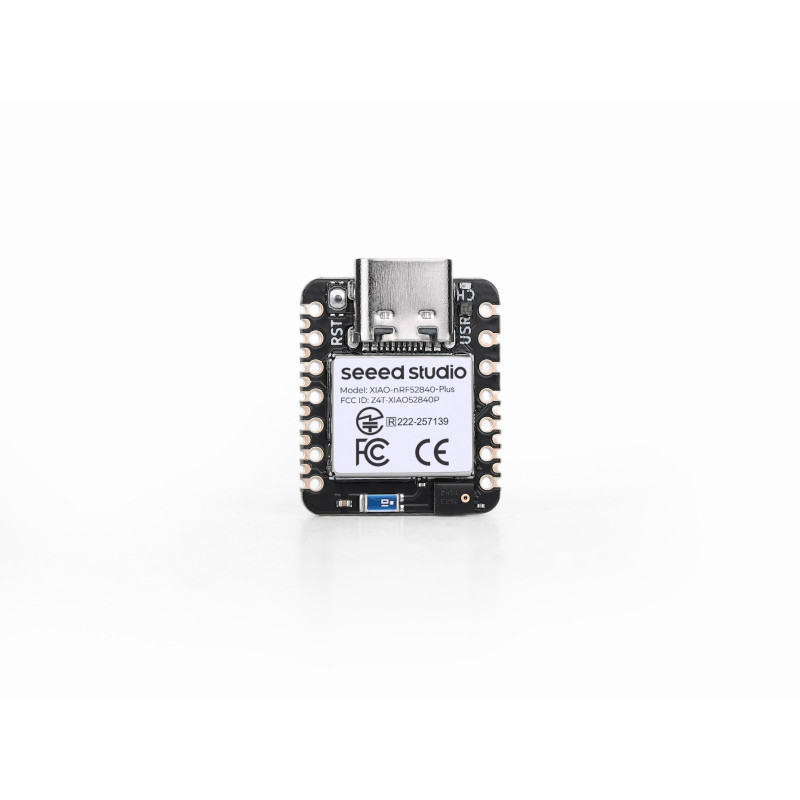

Seeed Studio XIAO nRF52840 Sense Plus - Ansicht von oben
20 GPIO
Pins (Standard-XIAO nRF52840 Sense: 11)
BLE 5.4
Bluetooth Low Energy, Bluetooth Mesh und NFC
IMU und Mikrofon
6-Achsen-Bewegungssensor und digitales PDM-Mikrofon
etwa 5 µA
Stromaufnahme im Deep Sleep

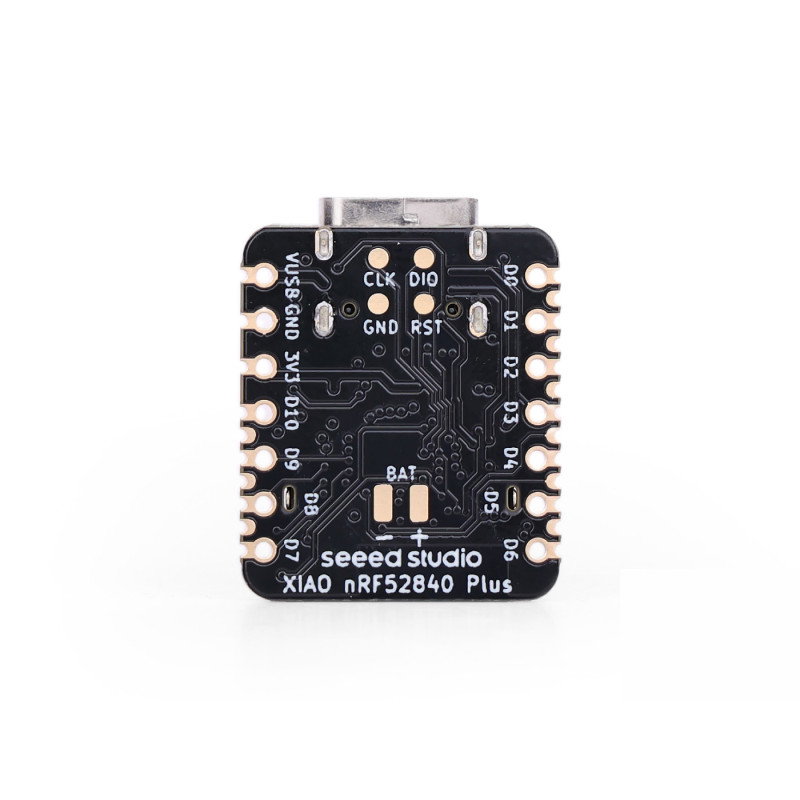

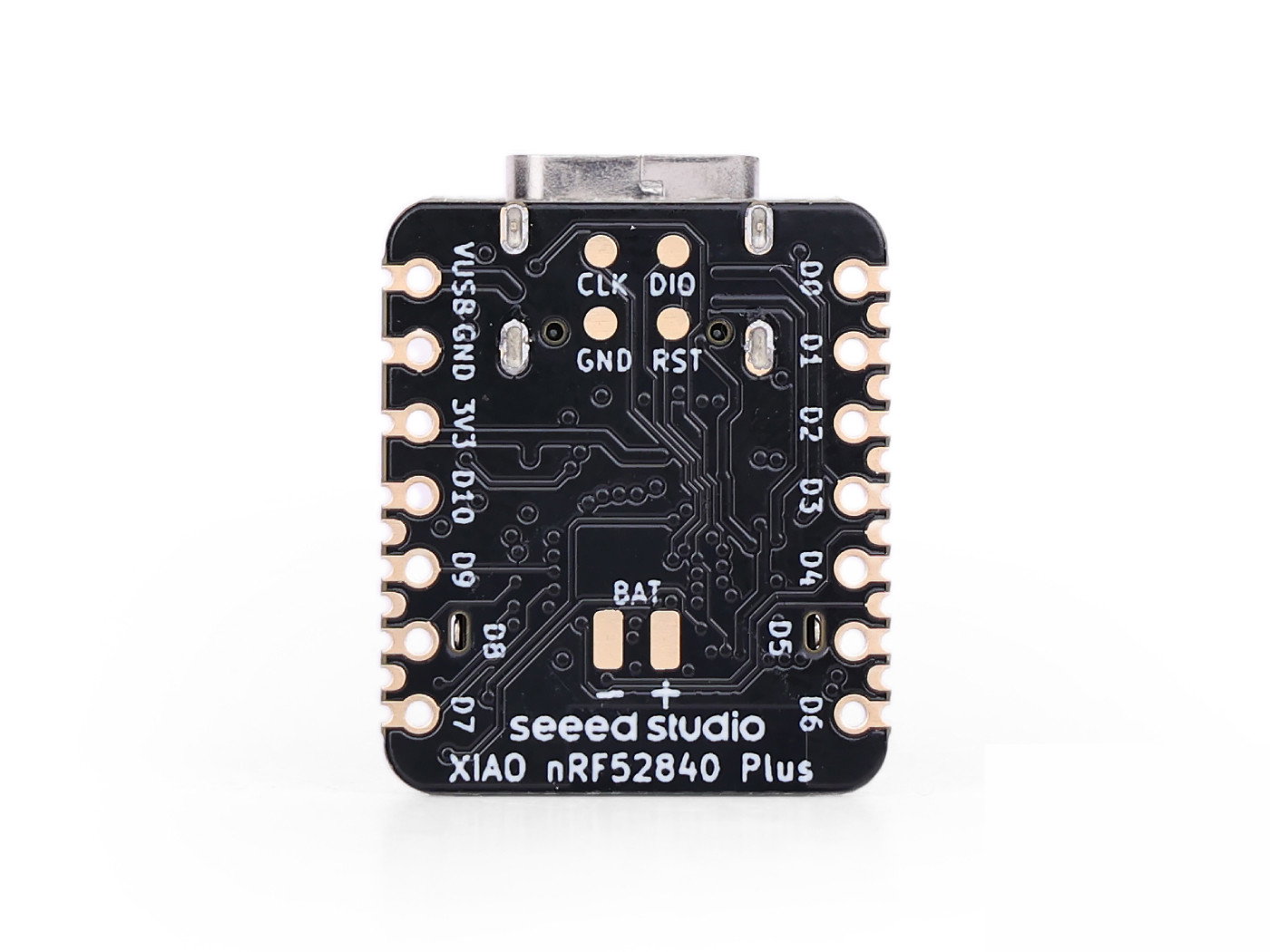

Seeed Studio XIAO nRF52840 Plus - Unterseite mit Lötpads
Was die Plus-Version zusätzlich bietet
Die Plus-Version hat 9 zusätzliche Pins in Form von SMD-Pads im Rastermaß 1,27 mm, also Halbbohrungen am Rand und Lötflächen auf der Unterseite, über die Sie die Platine auf Ihre eigene Leiterplatte löten. Sie bieten einen zweiten UART, ein zweites SPI, eine I2S-Schnittstelle für digitales Audio und die herausgeführten Kontakte der NFC-Antenne.
Die Akku-Pads wurden an eine Stelle verlegt, die sich besser löten lässt, und daneben liegen die Pads des SWD-Debuggers, also einer Schnittstelle zum Hochladen und schrittweisen Verfolgen des Programms. Die Vorderseite der Platine bleibt unverändert, daher passt die Platine zu XIAO-Erweiterungsboards, zum Beispiel dem Xiao Logger HAT und dem runden Touch-Display 1,28" für XIAO.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Ist es die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- Sie ein tragbares Gerät bauen, das auf Bewegung oder Schall reagieren soll
- Sie Gesten- oder Sprachbefehlserkennung in TinyML nutzen möchten
- Ihnen beim Standard-XIAO nRF52840 Sense die Pins ausgehen
Erwägen Sie eine andere Option, wenn:
- Sie keinen Bewegungssensor und kein Mikrofon brauchen: wählen Sie den XIAO nRF52840 Plus
- Sie WLAN brauchen: siehe XIAO ESP32-S3 Plus
Vergleich der XIAO-nRF52840-Versionen
| XIAO nRF52840 Sense Plus | XIAO nRF52840 Sense | XIAO nRF52840 Plus | |
|---|---|---|---|
| Sensoren | Bewegungssensor (IMU), Mikrofon | Bewegungssensor (IMU), Mikrofon | keine |
| GPIO-Pins | 20 | 11 | 20 |
| Schnittstellen | 2 x UART, 2 x SPI, I2C, I2S, NFC | I2C, UART, SPI | 2 x UART, 2 x SPI, I2C, I2S, NFC |
| Zusätzliche SMD-Pads (1,27 mm) auf der Unterseite | 9 | keine | 9 |
| Stromaufnahme im Deep Sleep | etwa 5 µA | unter 5 µA | etwa 5 µA |
| Siehe | diese Seite | XIAO nRF52840 Sense | XIAO nRF52840 Plus |
Wissenswertes
Inspiration durch die Platine RICK TNY
Seeed Studio gibt an, dass das Layout der SMD-Pads bei den Plus-Versionen von der Platine RICK TNY inspiriert wurde. So entstanden der XIAO nRF52840 Plus, der XIAO nRF52840 Sense Plus und der XIAO ESP32-S3 Plus mit mehr Halbbohrungen und einem neuen Pad-Layout auf der Unterseite.
Häufig gestellte Fragen
Wie stelle ich den Ladestrom ein?
Den Ladestrom wählen Sie mit dem Pin P0.13. Als Eingang ohne Pull-up ergibt er etwa 50 mA, als Ausgang auf LOW etwa 100 mA. Gegen Ende des Ladevorgangs sinkt der Strom von selbst.
Was tun, wenn die Arduino IDE beim Hochladen eines Programms hängt?
Drücken Sie einmal die Taste Reset. Hilft das nicht, drücken Sie sie schnell zweimal, um den Bootloader zu starten, oder trennen Sie die Platine und verbinden Sie sie erneut.
Funktioniert die LED umgekehrt?
Ja. Die Benutzer-LED leuchtet, wenn der Pin auf LOW liegt, und erlischt bei HIGH.

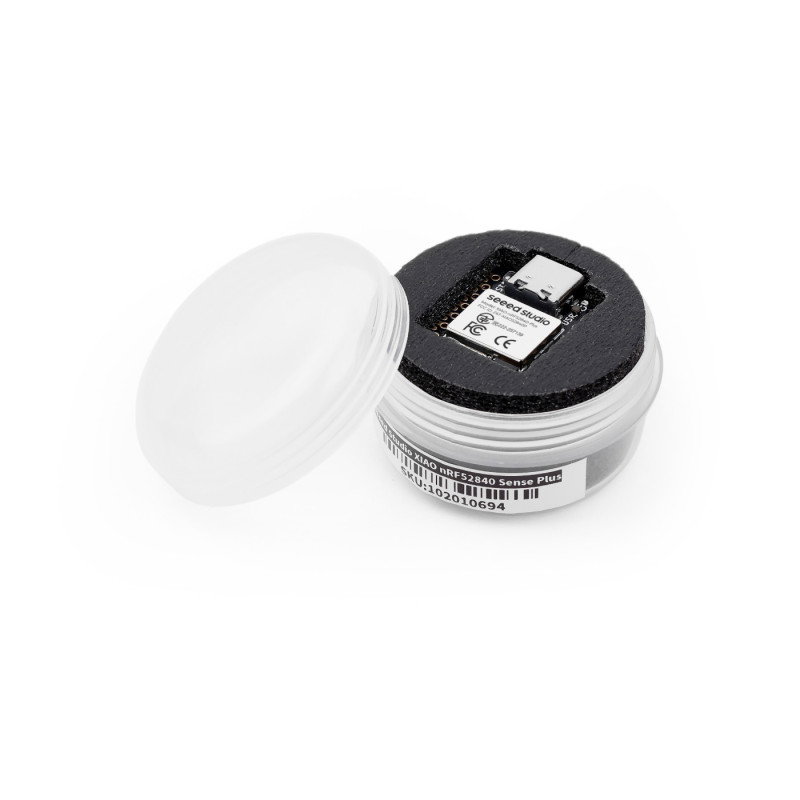

Lieferumfang
- 1 x Platine Seeed Studio XIAO nRF52840 Sense Plus
- 2 x 7-polige Stiftleisten
Die Stiftleisten sind nicht angelötet.
Technische Daten
| Parameter | Wert |
|---|---|
| Mikrocontroller | Nordic nRF52840, Arm Cortex-M4 mit FPU, 64 MHz |
| Speicher | 256 KB RAM, 1 MB Flash und 2 MB QSPI-Speicher |
| Drahtlose Verbindung | Bluetooth Low Energy 5.4, Bluetooth Mesh, NFC |
| Antenne | in die Platine integriert |
| Sensoren | IMU LSM6DS3TR-C (3-Achsen-Beschleunigungssensor und Gyroskop), digitales PDM-Mikrofon |
| Pins | 20 GPIO mit PWM, davon 9 zusätzliche SMD-Pads (1,27 mm) |
| Analoge Eingänge | 6 |
| Schnittstellen | I2C, 2 x UART, 2 x SPI, I2S, NFC, SWD |
| Auf der Platine | RGB-LED, Lade-LED, Taste Reset |
| Akku-Laden | BQ25101, etwa 50 mA oder 100 mA |
| Stromaufnahme im Deep Sleep | etwa 5 µA |
| Stromversorgung | USB Typ C 5 V; Li-Ion-Akku 3,7 V über BAT-Pads |
| Software | Arduino, MicroPython, CircuitPython, TensorFlow Lite |

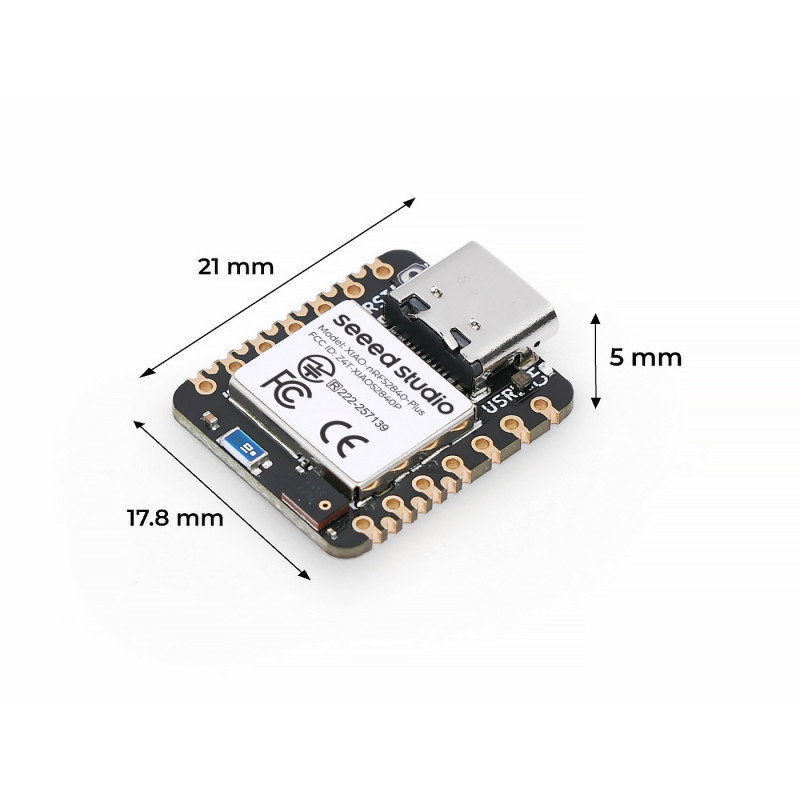

| Abmessungen | 21 x 17,8 x 5 mm |
| Herstellernummer | 102010694 |
| Hersteller | Seeed Studio |
