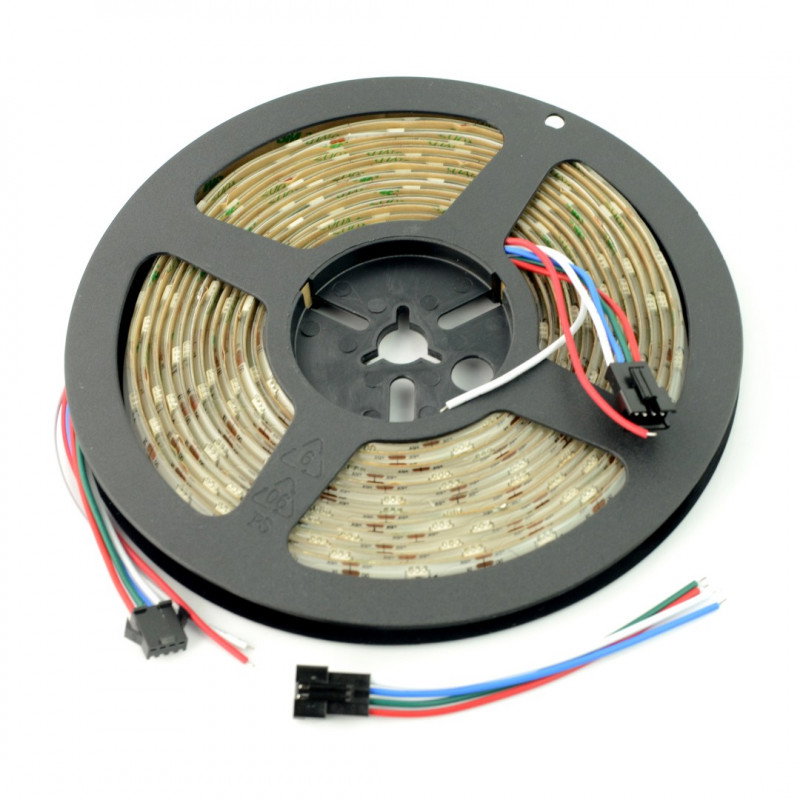

Produktbeschreibung: RGB-LED-Streifen WS2813 - digital, adressiert - 30 LED/m, 9 W/m, 5 V - 5 m, IP30

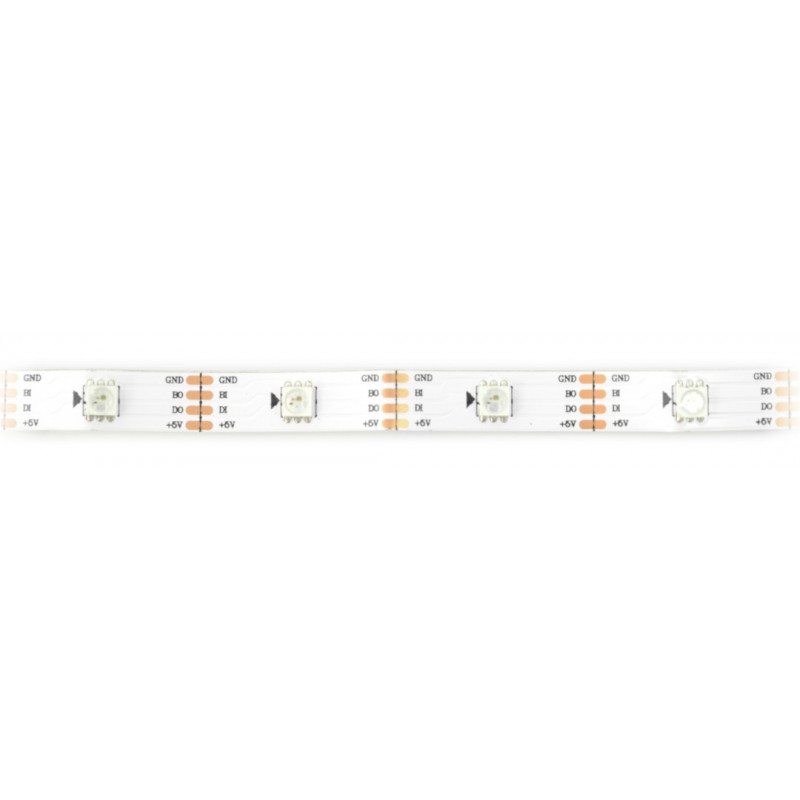

Individuell adressierbare RGB-LEDs in einem 5-Meter-Streifen mit einer Dichte von 30 LEDs pro Meter. Jedes Pixel kann eine Farbe aus einer 24-Bit-Palette ausgeben.
Die LEDs sind dicht in einem Abstand von ca. 33 mm angeordnet, wodurch die Helligkeit hoch ist. Das System wird mit einer Spannung von 5 V versorgt, es verbraucht ca. 1,8 A pro Meter (9 W). Die Kette kann nach jeder Diode durchtrennt werden.
Anschließen des LED-Streifens

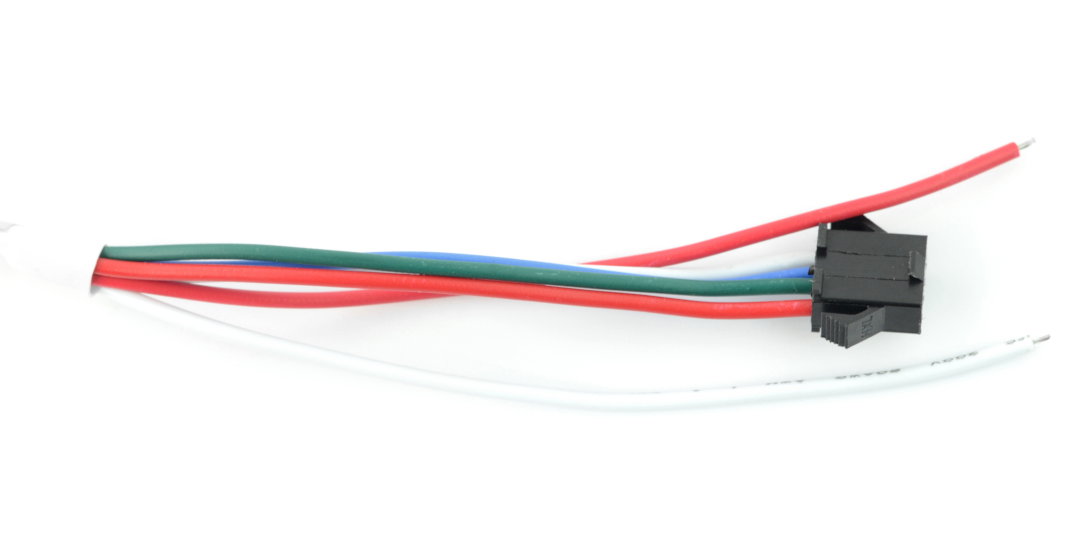

Das Gerät verfügt über einen 4-poligen Stecker, der aus folgenden Schlussfolgerungen besteht:
- GND (weißer Draht) - Modulmasse
- 5 V (rotes Kabel) - Versorgungsspannung, für eine Matrix sollten Sie eine Quelle mit einer Stromausbeute von mindestens 1,8 A pro Meter Kette anschließen
- D0 (grüner Draht - Datum) - digitales Steuersignal vom Mikrocontroller
- B0 (blaues Kabel - Uhr) - digitales Steuersignal vom Mikrocontroller - angeschlossen je nach Programmbedarf
|
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
|
Erster Lauf – ColorPalette-Beispiel
- Führen Sie das Testprogramm aus, indem Sie in der Arduino-Umgebung Folgendes auswählen:
- Datei -> Beispiele -> FastLED -> Farbpalette
- Wählen Sie den Pin aus, von dem die LEDs gesteuert werden. Standardmäßig ist es Pin 5:
- Zeile 3 #definiere PIN 5
- Wählen Sie die Anzahl der zu steuernden Pixel aus. Der Standardwert ist 50:
-
- Zeile 4 #define NUM_LEDS 50
- Wählen Sie die Helligkeit, mit der die LEDs leuchten sollen, standardmäßig ist sie 64:
- Zeile 5 #define BRIGHTNESS 64
- Wählen Sie den Typ des LED-Treibers aus, der Standardwert ist WS2811
- Zeile 6 #define LED_TYPE WS2811
- Laden Sie das Programm auf Arduino hoch. Pixel sollten alle aufleuchten und Farben aus der Farbpalette ändern.
Spezifikation des LED-Streifens WS2813
- Versorgungsspannung: 5V
- Leistung: 9 W/m
- Angewandte Dioden: LED RGB SMD5050 WS2813
- Adressierter Pixel: 1 RGB-LED
- Beständigkeit gegen äußere Bedingungen: IP30
- Kettenlänge: 5 m
- Breite: 10 mm
