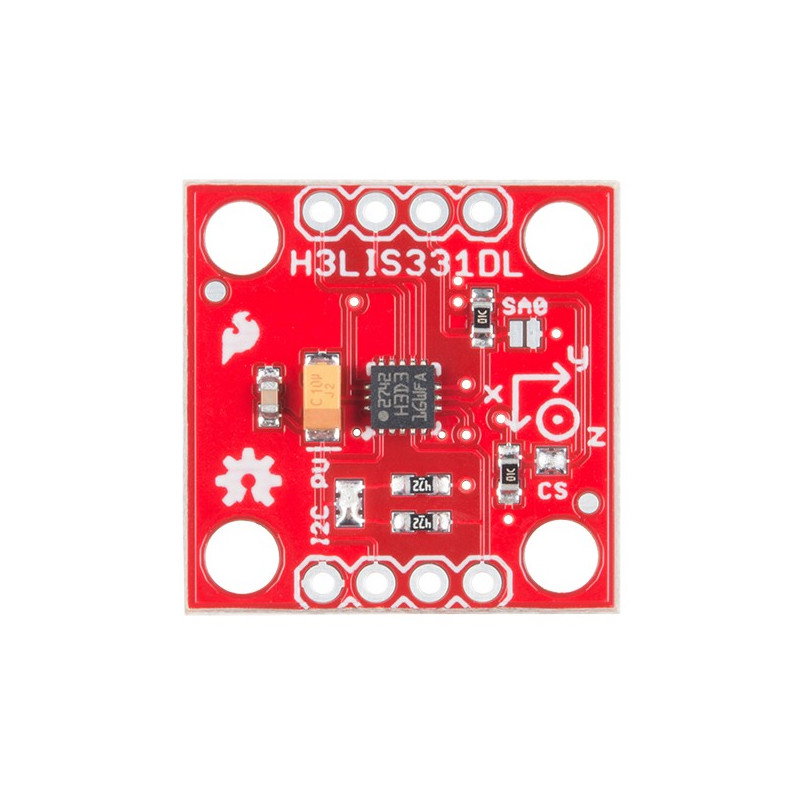

H3LIS331DL 3-Achsen-Beschleunigungsmesser - Modul - SparkFun SEN-14480

Index: SPF-10870 EAN: 5903351247337

Der Sensor H3LIS331DL ist ein digitaler 3-Achsen-Beschleunigungsmesser. Damit können Sie die Beschleunigung in konfigurierbaren Bereichen messen. Es kommuniziert über die I2C- oder SPI-Busse, es wird mit einer Spannung von 2,16 V bis 3,6 V versorgt.

H3LIS331DL 3-Achsen-Beschleunigungsmesser - Modul - SparkFun SEN-14480
16,90 €
14,20 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: SparkFun
Compatibility: Arduino

Produktbeschreibung: H3LIS331DL 3-Achsen-Beschleunigungsmesser - Modul - SparkFun SEN-14480

Der Sensor H3LIS331DL ist ein digitaler 3-Achsen-Beschleunigungsmesser. Damit können Sie die Beschleunigung in konfigurierbaren Bereichen messen. Es kommuniziert über die I2C- oder SPI-Busse, es wird mit einer Spannung von 2,16 V bis 3,6 V versorgt . Das MEMS-Modul ermöglicht die Messung der Beschleunigung in drei Achsen des dreidimensionalen Raums. Das Gerät kommuniziert über die SPI- oder I2C-Busse.


Für die Kommunikation mit der Zentraleinheit kann der Benutzer die SPI- oder I2C-Schnittstelle wählen. Die Pins sind die Löcher zum Löten der Goldpin-Anschlüsse (nicht im Lieferumfang enthalten), mit denen Sie den Sensor mit Drähten verbinden oder direkt an der Steckplatine befestigen können.

Spezifikation

  • Arbeitsspannung: von 2,16 V bis 3,6 V
  • Niedriger Stromverbrauchsmodus bei 10 μA
  • I / O-kompatibel mit Niederspannung: 1,8 V
  • 3 Achsen: X, Y, Z
  • Einstellbereich: ± 100 g / ± 200 g / ± 400 g
  • 16-Bit-Datenausgabe
  • Schlafmodus
  • Schlussfolgerungen: Löcher für Goldpin-Anschlüsse - 2,54-mm-Raster
  • 4 Befestigungslöcher mit einem Durchmesser von: 3 mm
  • Überlastfestigkeit bis 10.000 g

Details zu den technischen Parametern sind der Dokumentation zu entnehmen.

Führt

Der Sensor hat Anschlüsse zur Montagevon Goldpin-Steckern - 2,54 mm Raster (nicht im Lieferumfang enthalten, muss separat erworben und selbst gelötet werden).

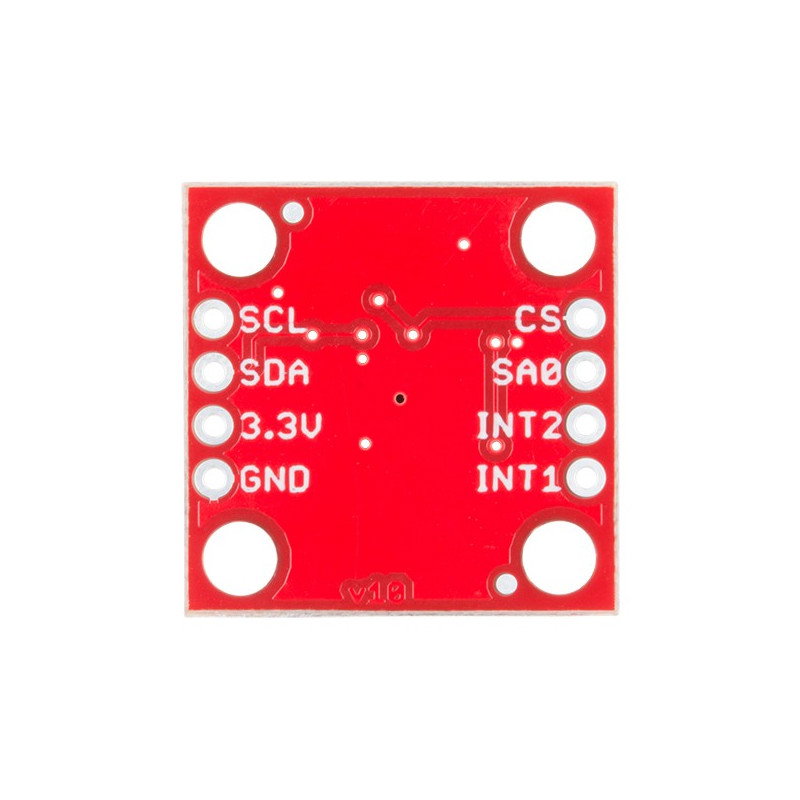

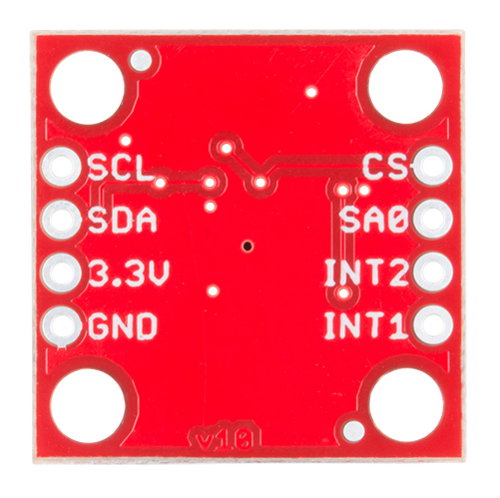

Ableitung

Stift

Beschreibung

3,3 V

Die Ausgangsspannung von 3,3 V in der I2C-Kommunikation

Masse Die Masse des Systems.

INT1

INT2

Ausgänge unterbrechen.

CS

Chipauswahl in der SPI-Kommunikation.

SA0

MISO-Datenausgabe in SPI-Kommunikation.

SCL Takteingang in I2C- und SPI-Kommunikation.
SDA/SDI Datenleitung in I2C- und MOSI-Kommunikation für SPI.



PAKETBREITE 5 cm
PAKETHÖHE 0.3 cm
PAKETTIEFE 11 cm
PAKETGEWICHT 0.002 kg
