Produktbeschreibung: AX7Z010B - Entwicklungsboard - AMD Zynq 7000 SoC XC7Z010
Das AX7Z010B ist ein Entwicklungs-Kit für die Konzeption und das Prototyping von Systemen auf Basis der AMD/Xilinx Zynq 7000 SoC -Architektur. Das Board besteht aus einem austauschbaren AC7Z010 SoM-Modul und einem Basisboard und ermöglicht so die Entwicklung kundenspezifischer Geräte und deren anschließende Serienfertigung. Es verfügt über 512 MB DDR3 SDRAM, 32 MB QSPI-Flash, Gigabit-Ethernet, zwei CAN-Schnittstellen, zwei RS485-Schnittstellen, HDMI , USB-Host, microSD , JTAG und zahlreiche Peripheriegeräte. Dank der umfangreichen Schnittstellen und des Zugriffs auf FPGA-Leitungen und einen ARM-Prozessor eignet sich die Plattform sowohl zum Lernen als auch zur Entwicklung fortschrittlicher Industriegeräte.

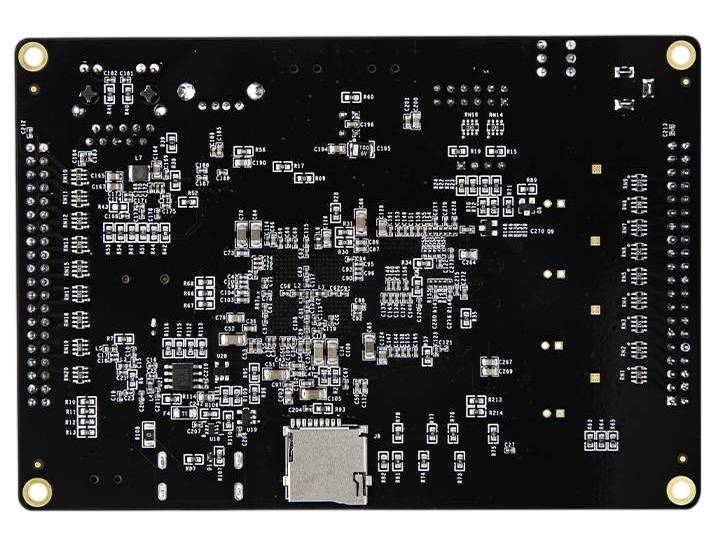

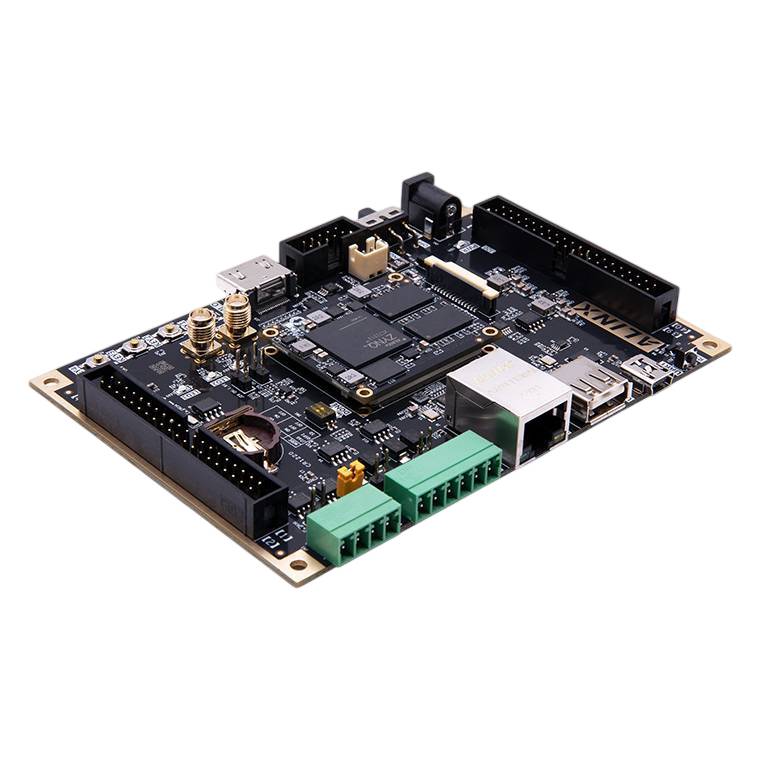

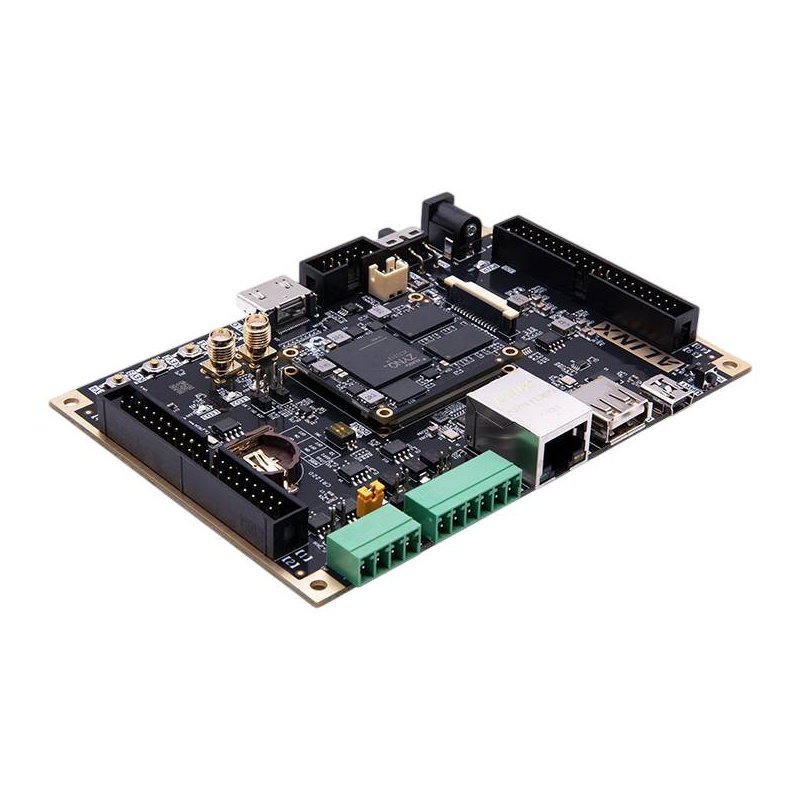

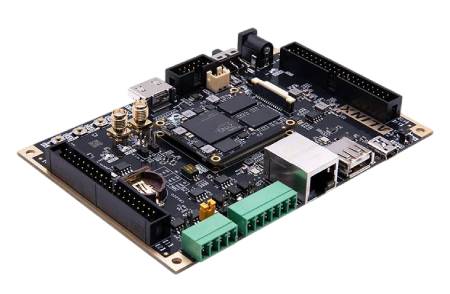

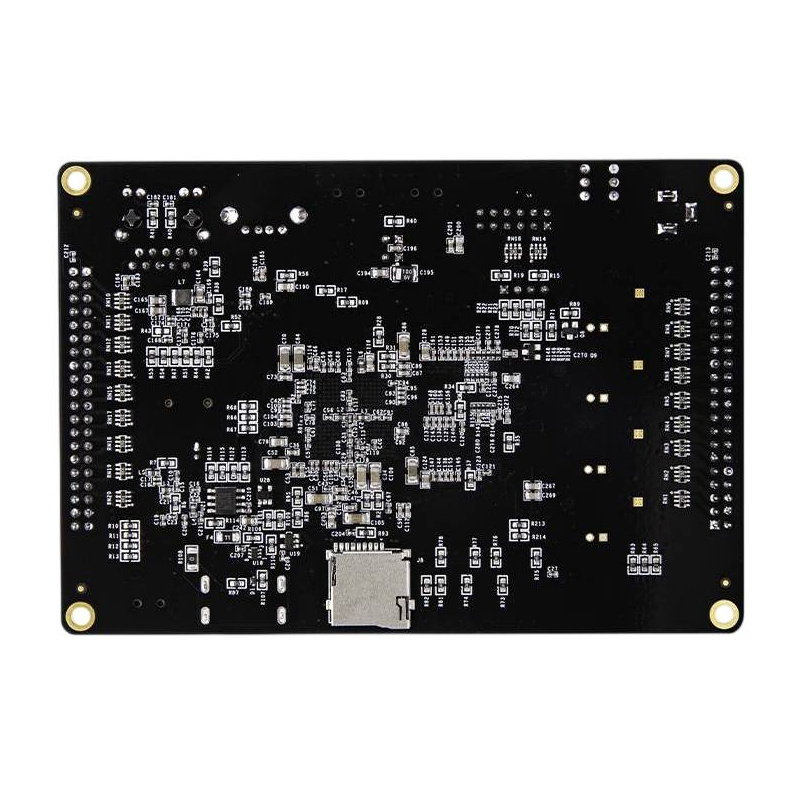

AX7Z010B - Entwicklungsboard - AMD Zynq 7000 SoC XC7Z010.
Der AMD/Xilinx Zynq-7000 (XC7Z010-1CLG400I) Host-Chip kombiniert einen Dual-Core ARM Cortex-A9 Prozessor (bis zu 676 MHz) mit Artix-7 FPGA-Logik.
Hauptmerkmale des AX7Z010B Starterkits
- AMD Zynq XC7Z010-1CLG400I : Dual-Core ARM Cortex-A9 Prozessor und programmierbare Artix-7 FPGA-Logik in einem einzigen Chip
- 512 MB DDR3 SDRAM : schneller Arbeitsspeicher mit 32-Bit-Bus
- 32 MB QSPI-Flashspeicher : Speicher zum Speichern des Bootloaders, der FPGA-Konfiguration und der Anwendungen
- Umfangreiche Kommunikationsschnittstellen : Gigabit-Ethernet, CAN, RS485, USB, UART und HDMI
- Modulares Design : Ein separates SoM-Modul ermöglicht die einfache Integration in Ihre eigenen Projekte.
- Zwei 40-polige Erweiterungsanschlüsse : 34 GPIO-Pins zum Anschluss von Erweiterungsmodulen
- 5V-Netzteil : Eine einzige Stromquelle vereinfacht die Integration in Ihre eigene Workstation.

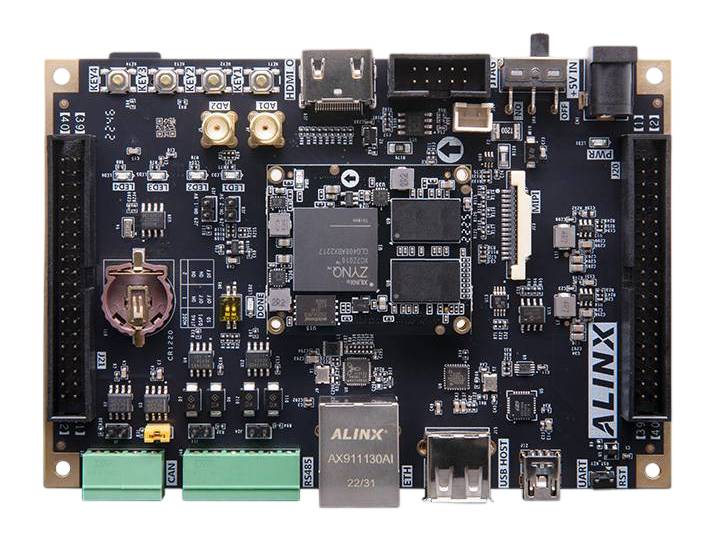

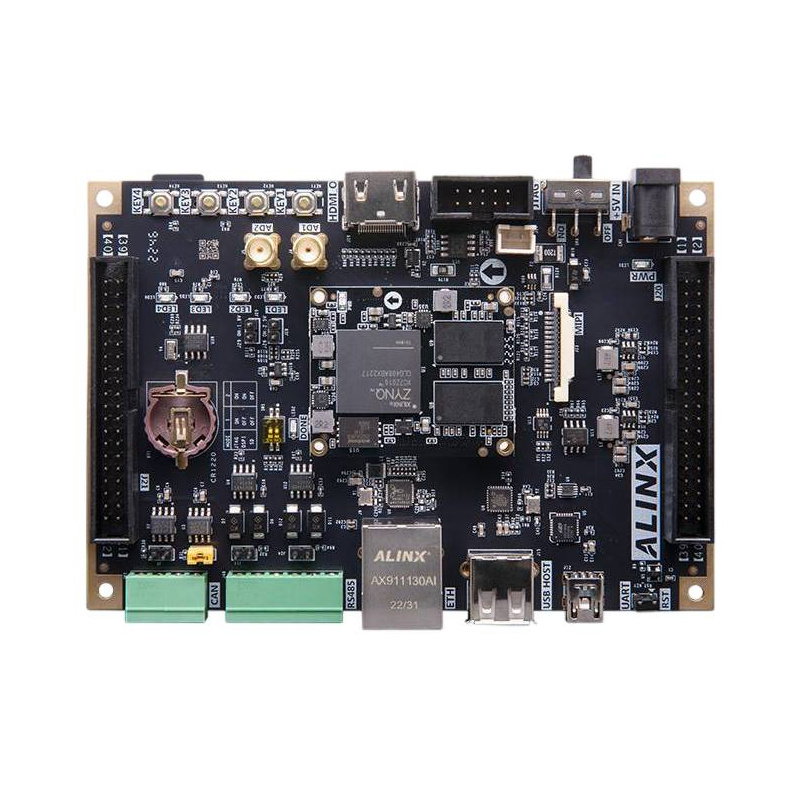

Was befindet sich auf der Platine AX7Z010B?
Die Platine verfügt über die wichtigsten Schnittstellen für den Aufbau fortschrittlicher eingebetteter Systeme. Die Anordnung der Komponenten erleichtert den Zugriff auf die Anschlüsse während der Prototypentwicklung und des Anwendungstests.
Das Board enthält:
- HDMI-Ausgang
- 40-poliger GPIO-Erweiterungsanschluss
- CAN x2
- RS485 x2
- JTAG-Anschluss
- Stromzufuhr
- AC7Z010 SoM-Modul mit Zynq 7000 Chip
- 40-poliger GPIO-Erweiterungsanschluss
- Gigabit-Ethernet RJ45
- UART
- USB 2.0 Host

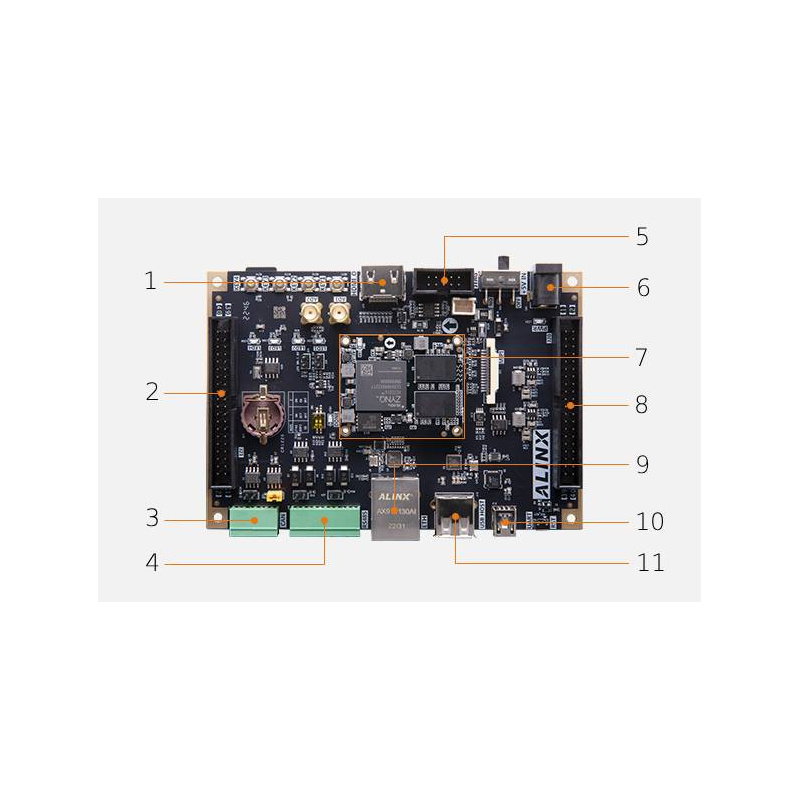

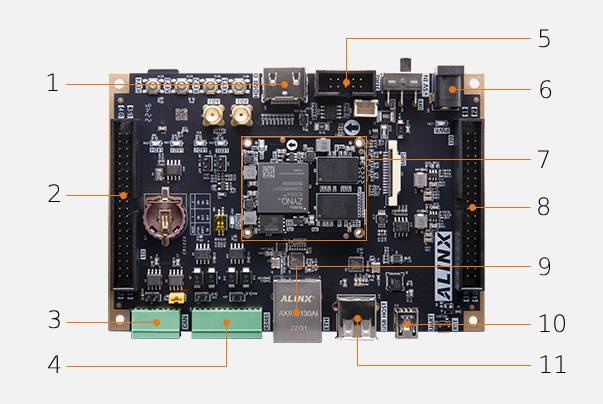

Anordnung der Bauteile auf der Platine.
Dank seiner vielfältigen Schnittstellen kann der AX7Z010B mit Displays, Kommunikationsmodulen und eigenen Erweiterungsplatinen verwendet werden.
AMD Zynq 7000-Architektur mit ARM-Prozessor und FPGA
Die AMD Zynq 7000- Familie vereint einen Dual-Core ARM Cortex-A9- Prozessor und programmierbare Artix-7-FPGA- Logik in einem einzigen Chip. Diese Lösung ermöglicht die Ausführung von Software unter Linux oder Bare Metal auf ARM-Kernen und die gleichzeitige Implementierung hochparalleler Aufgaben direkt in der FPGA-Logik. Das im AX7Z010B verwendete Modell XC7Z010 bietet eine Vielzahl von Hardware-Schnittstellen wie Ethernet, USB, CAN, UART, SPI, I2C und SDIO sowie programmierbare Logik mit Logikzellen, Block-RAM und DSP-Blöcken. Dadurch eignet sich die Plattform ideal für Rechenbeschleunigung, Signalverarbeitung, Echtzeitsysteme und Anwendungen, die eine enge Zusammenarbeit zwischen Prozessor und FPGA erfordern.
| Technische Spezifikationen des AX7Z010B | |
|---|---|
| SoC-System | AMD/Xilinx Zynq 7000 XC7Z010-1CLG400I |
| Prozessor | 2-Kern ARM Cortex-A9 |
| Maximale Prozessorfrequenz | 676 MHz |
| Programmierbare Logik | Artix-7 FPGA, 28-nm-Prozesstechnologie |
| Design | AC7Z010 SoM-Modul und Basisplatine |
| SoM-Modulanschlüsse | 2 x Panasonic Board-to-Board-Steckverbinder |
| RAM | 512 MB DDR3 SDRAM, 32-Bit-Bus |
| Flash-Speicher | 32 MB QSPI-Flash |
| CAN-Schnittstelle | 2 x CAN auf der PS-Seite |
| RS485-Schnittstelle | 2 x RS485, davon 1 x PS und 1 x PL |
| Bildausgabe | 1 x HDMI |
| Ethernet | 1 x Gigabit-Ethernet auf der PS-Seite |
| USB-Host | 1 x USB 2.0 Host |
| USB-UART-Schnittstelle | 1 x USB-UART auf der PS-Seite |
| Programmierschnittstelle | 1 x JTAG |
| Erweiterungsanschlüsse | 2 x 40-polig, 2,54 mm Rastermaß, je 34 I/O-Leitungen |
| Analogeingänge | 2 x AD |
| Speicherkartensteckplatz | 1 x microSD |
| EEPROM-Speicher | 1 x EEPROM 24LC04 (4 Kbit / 2 x 256 B) |
| Echtzeituhr | 1 x RTC DS1338 |
| Temperatursensor | 1 x LM75 |
| LED-Dioden | 1 x PWR, 1 x PS LED, 1 x PL LED |
| Versorgungsspannung | 5V |
| Abmessungen | 130 x 90 mm |
