Produktbeschreibung: AX7202 – FPGA-Entwicklungsboard – AMD Artix 7 XC7A200T

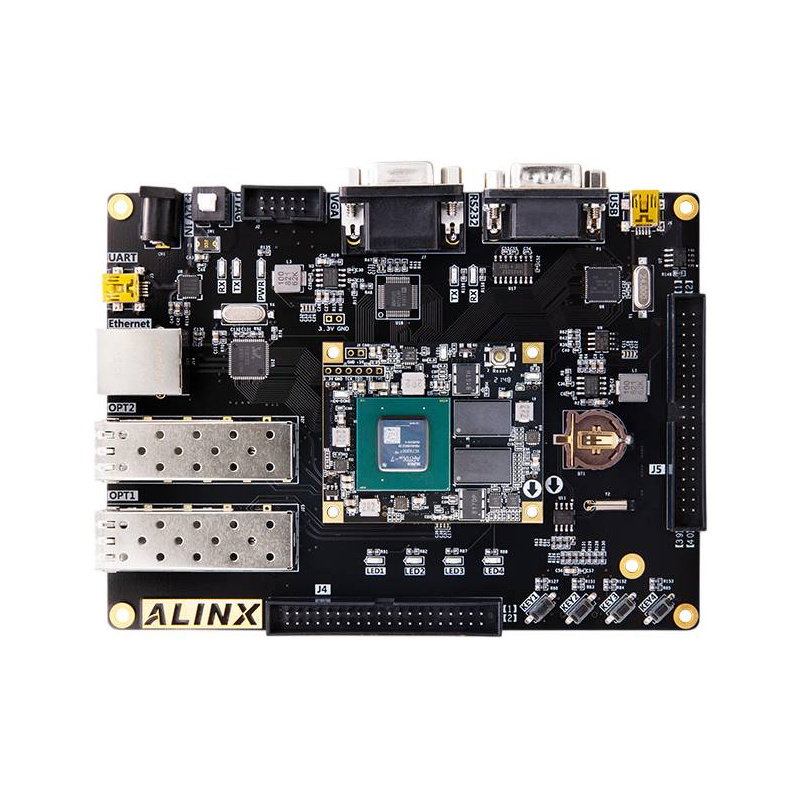

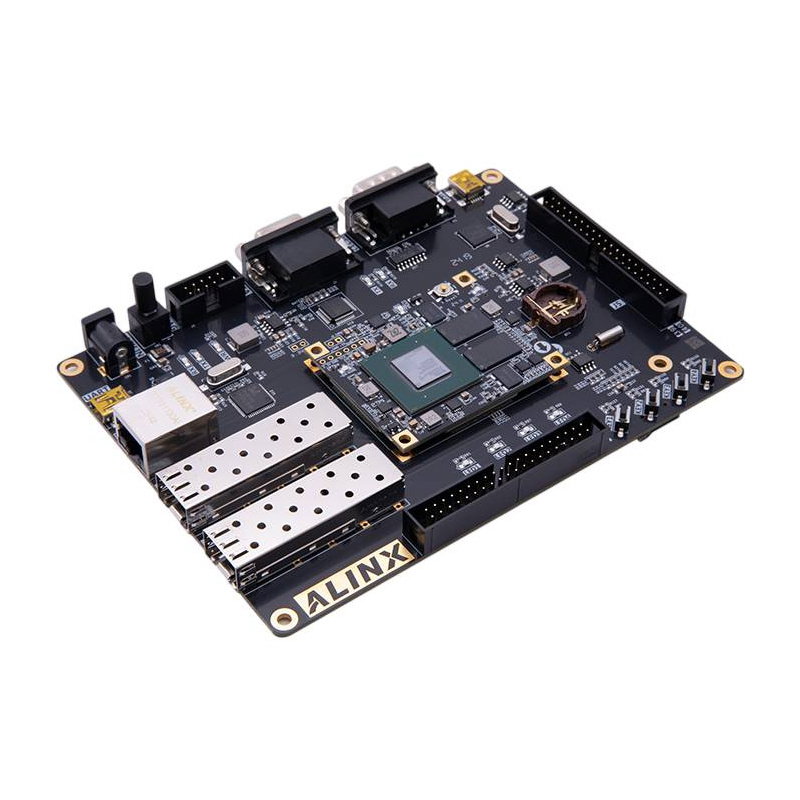

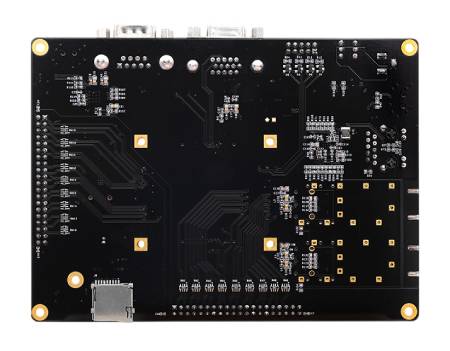

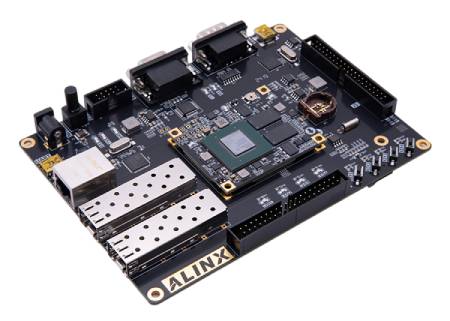

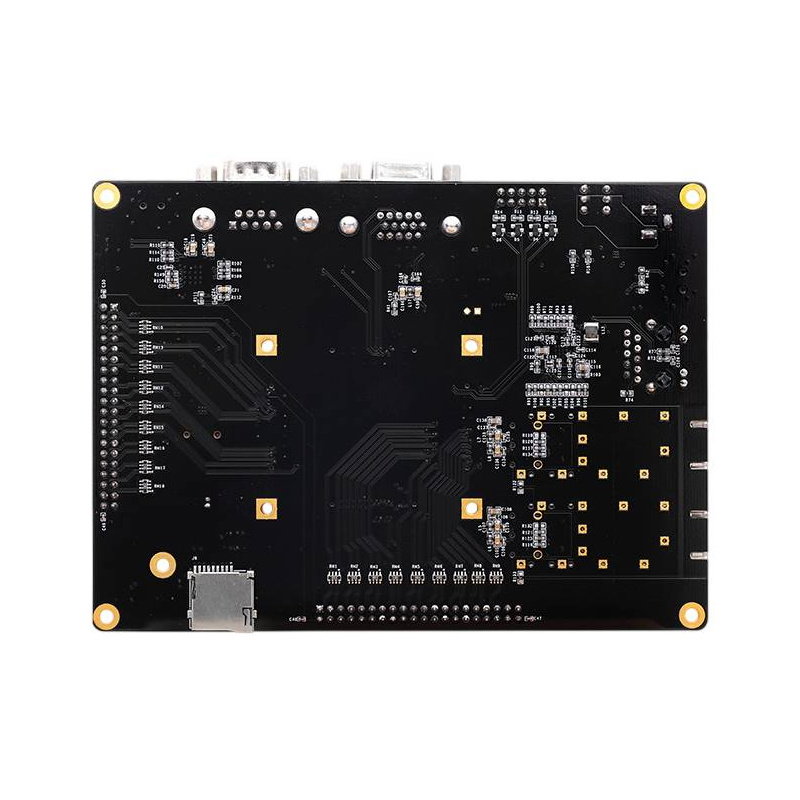

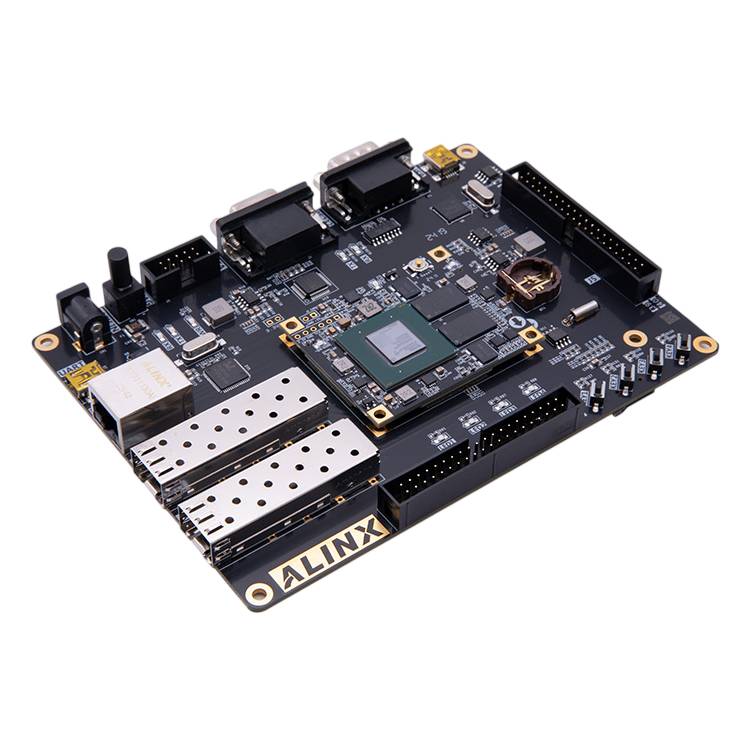

Der ALINX AX7202 kombiniert das AC7200 SoM mit dem AMD Artix 7 XC7A200T-2FBG484I Prozessor und einem Carrierboard mit umfassenden Schnittstellen. 1 GB DDR3-Speicher mit 32-Bit-Schnittstelle unterstützt große Datenströme, und 16 MB QSPI-Flashspeicher dient der Konfigurationsspeicherung. Zwei SFP+-Ports mit bis zu 6,6 Gbit/s pro Lane und Gigabit- Ethernet ermöglichen die Entwicklung von Kommunikations- und Netzwerkgeräten. VGA-Ausgang, microSD- Port, USB 2.0, UART und RS232 erweitern die Möglichkeiten für die Prototypentwicklung. Panasonics modulares Design mit vier Board-to-Board-Steckverbindern erleichtert die Entwicklung kundenspezifischer FPGA- basierter Geräte, während Tasten, LEDs und Erweiterungsanschlüsse Designtests und Diagnosen unterstützen.
Hauptmerkmale der AX7202-Platine
- AMD Artix 7 XC7A200T FPGA : Bietet eine große Anzahl logischer Ressourcen, DSP-Blöcke und internen Speicher zur Implementierung komplexer digitaler Designs
- Modulares Design : Das AC7200 SoM ist über vier Panasonic-Board-to-Board-Steckverbinder mit der Rückwandplatine verbunden.
- DDR3-Speicher : 1 GB Kapazität und 32-Bit-Bus ermöglichen das Zwischenspeichern von Bildern, Netzwerkpaketen und großen Datensätzen.
- QSPI-Flash-Speicher : 16 MB Kapazität zur Speicherung der FPGA-Konfiguration
- Zwei SFP+-Schnittstellen : Jeder Port unterstützt Übertragungsgeschwindigkeiten von bis zu 6,6 Gbit/s.
- Gigabit-Ethernet : ermöglicht die Entwicklung von Netzwerkgeräten, Datenübertragungssystemen und Hardware-Kommunikationsbeschleunigern.
- VGA-Ausgang : Ermöglicht die Implementierung von Bildgeneratoren, grafischen Benutzeroberflächen und Videoverarbeitungsprojekten.
- Zwei Erweiterungsanschlüsse : Jeder 40-polige Anschluss mit einem Rastermaß von 2,54 mm bietet 34 E/A-Leitungen.
- Kommunikationsschnittstellen : USB 2.0, USB-UART und RS232 ermöglichen Konfiguration, Diagnose und Datenaustausch.
- Benutzersteuerung : Vier Tasten und vier programmierbare LEDs unterstützen Projekttests
Anschlüsse und Komponenten auf dem AX7202-Entwicklungsboard

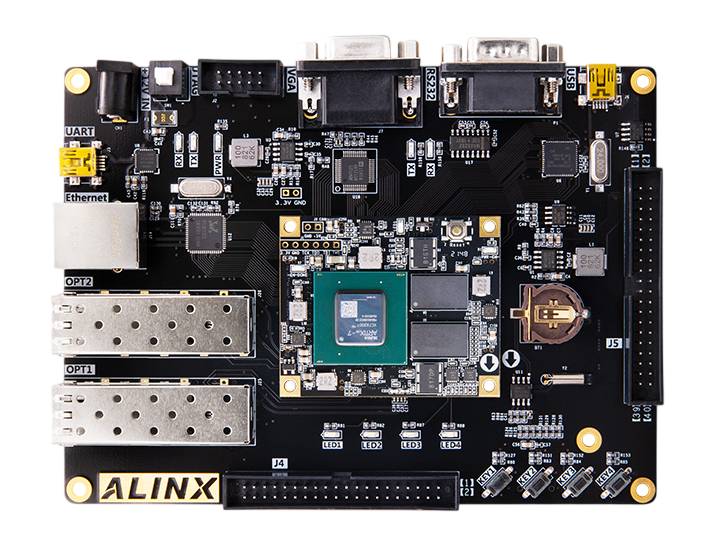

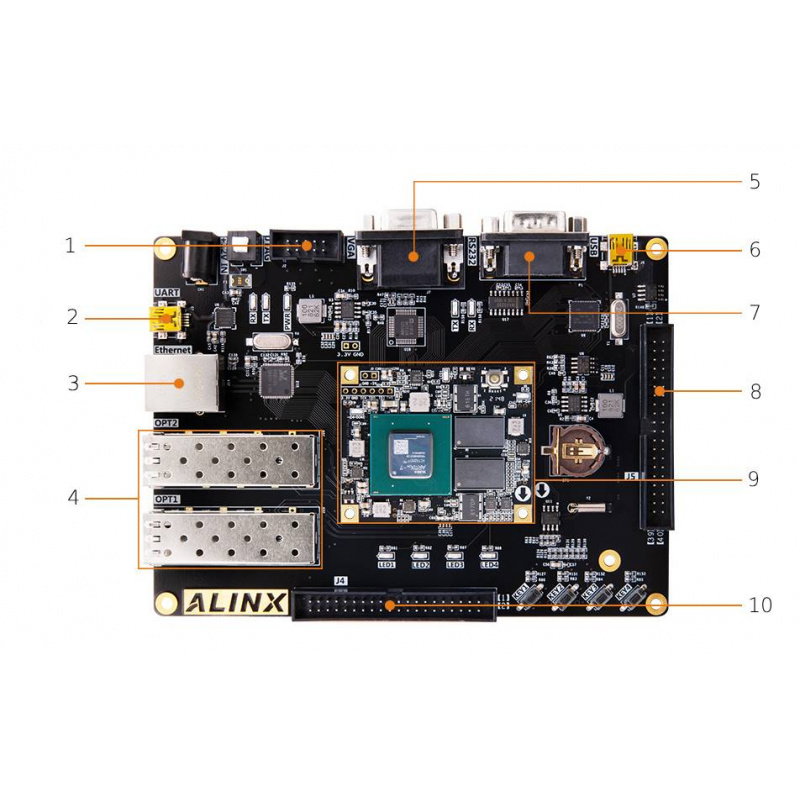

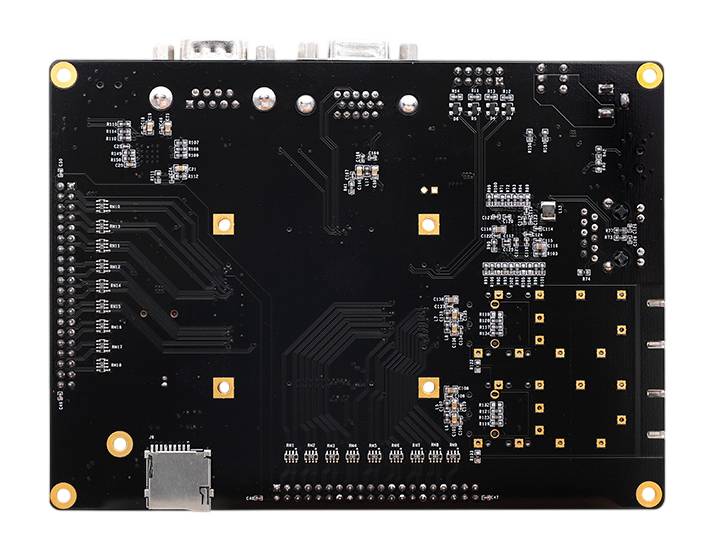

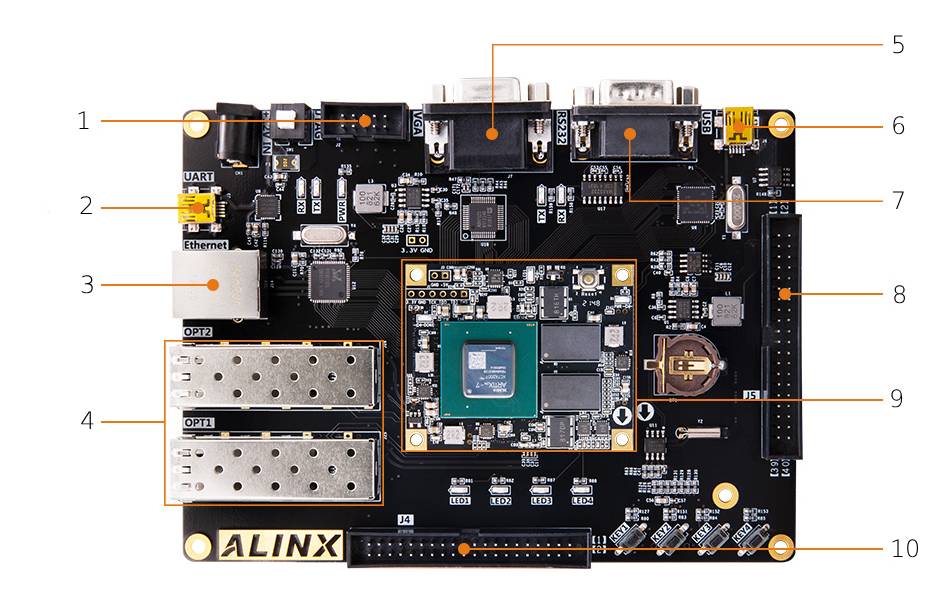

Die AX7202-Basisplatine bietet direkten Zugriff auf wichtige Kommunikationsschnittstellen, Bedienelemente und Erweiterungsanschlüsse . Das Komponentenlayout vereinfacht den Anschluss externer Geräte und die Durchführung von Messungen beim Projektstart. Die folgende Liste entspricht den in der Grafik gekennzeichneten Hauptkomponenten.
- JTAG-Anschluss
- UART-Anschluss
- Gigabit-Ethernet-Anschluss
- SFP+-Anschluss x2
- VGA-Bildausgabe
- USB 2.0-Anschluss
- RS232-Schnittstelle
- 40-poliger Erweiterungsanschluss
- AC7200 SoM-Modul
- 40-poliger Erweiterungsanschluss
Die Platine verfügt außerdem über einen microSD-Kartensteckplatz, ein 512 Byte großes EEPROM vom Typ 24LC04 und eine Echtzeituhr vom Typ DS1302 . Diese Komponenten ermöglichen die Speicherung kleiner Konfigurationsdaten, die Unterstützung zusätzlicher Speichermedien und zeitabhängige Funktionen. Dadurch kann die AX7202 als eigenständige Basis für komplexere digitale Geräte dienen.
AMD Artix 7 XC7A200T Chip
Das Herzstück des AC7200-Moduls bildet der AMD Artix 7 XC7A200T FPGA , gefertigt in 28-nm-Technologie und optimiert für hohe Leistung bei geringem Stromverbrauch. Er bietet 215.360 Logikzellen, 740 DSP-Blöcke und ca. 13,14 MB Block-RAM und ermöglicht so die Umsetzung anspruchsvoller Projekte in den Bereichen Bildverarbeitung, digitale Signale und große Datenströme. Die Systemressourcen erlauben die Implementierung paralleler Hardware-Algorithmen, Kommunikationscontroller, MicroBlaze-Prozessoren und dedizierter Rechenbeschleuniger. Vier GTP-Transceiver, die mit zwei SFP+-Anschlüssen arbeiten, ermöglichen Übertragungsgeschwindigkeiten von bis zu 6,6 Gbit/s pro Lane . Diese Konfiguration macht den AX7202 ideal für die Entwicklung von Prototypen für Hochgeschwindigkeitskommunikation, Netzwerke und industrielle Systeme.
| Technische Daten des AX7202 | |
|---|---|
| SoM-Modul | AC7200 |
| FPGA-Familie | AMD Artix 7 |
| FPGA-Chip | XC7A200T-2FBG484I |
| Systemfertigungstechnologie | 28 nm |
| Anzahl logischer Zellen | 215360 |
| Anzahl der DSP-Blöcke | 740 |
| FPGA-Block-RAM-Speicher | ca. 13,14 MB |
| Anzahl der GTP-Transceiver | 4 |
| Arbeitsgedächtnis | 1 GB DDR3 SDRAM |
| DDR3-Busbreite | 32 Bit |
| Nichtflüchtiger Speicher | 16 MB QSPI-Flash |
| Ethernet | 1 x Gigabit-Ethernet |
| Glasfaserschnittstellen | 2 x SFP+ |
| Maximale Geschwindigkeit einer einzelnen SFP+-Leitung | 6,6 Gbit/s |
| Bildausgabe | 1 x VGA |
| USB | 1 x USB 2.0 |
| Serielle Schnittstelle | 1 x USB-UART |
| Industrielle Schnittstelle | 1 x RS232 |
| Speicherkartensteckplatz | 1 x microSD |
| EEPROM-Speicher | 24LC04, 512 B |
| Echtzeituhr | DS1302 |
| Erweiterungsanschlüsse | 2 x 40-polig |
| Erweiterungsverbinder-Raster | 2,54 mm |
| Anzahl der E/A-Leitungen pro Erweiterungsanschluss | 34 |
| Benutzer-Schaltflächen | 4 |
| Programmierbare LEDs | 4 |
| Signaldioden | PWR, RXD und TXD |
| Versorgungsspannung | 12 V |
| Abmessungen | 150 x 110 mm |
