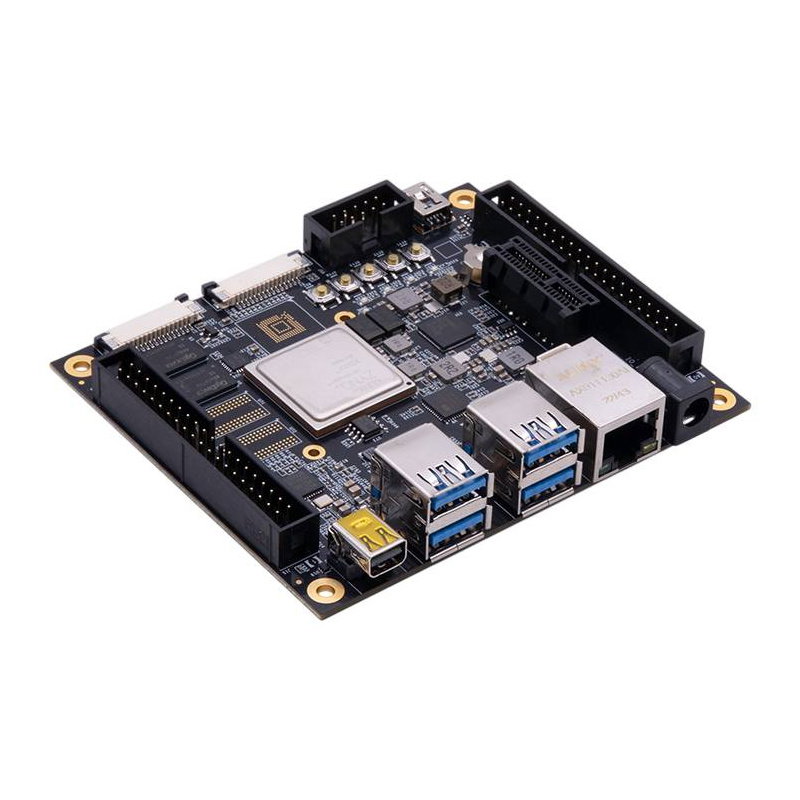

Produktbeschreibung: AXU2CGA – Entwicklungsboard – AMD Zynq US+ MPSoC ZU2CG
Das ALINX AXU2CGA ist eine fortschrittliche Entwicklungsplattform, die auf dem AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E basiert. Sie kombiniert einen leistungsstarken PS-Prozessor mit programmierbarer PL-Logik und ermöglicht so die gleichzeitige Ausführung komplexer Software, Echtzeitaufgaben und hardwarebeschleunigter Algorithmen. Das Board verfügt über 1 GB DDR4-Speicher, QSPI-Flash, PCIe, Gigabit -Ethernet , Mini-DisplayPort, USB-Anschlüsse und zwei MIPI- Kameraanschlüsse . Zwei 40-polige Erweiterungsports ermöglichen den Anschluss von Displays, Hochgeschwindigkeitswandlern, Kommunikationsmodulen und weiterer Peripheriegeräte. Das AXU2CGA eignet sich als Basis für Systeme in den Bereichen Künstliche Intelligenz, Signalverarbeitung, Bewegungssteuerung, Videoübertragung und industrielle Automatisierung.

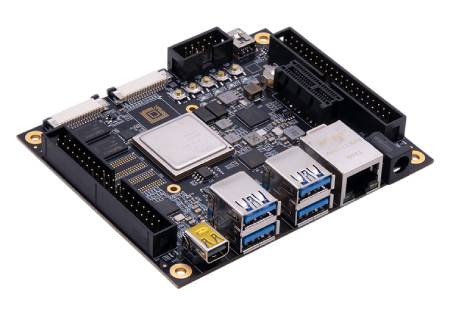

AXU2CGA - Entwicklungsboard - AMD Zynq US+ MPSoC ZU2CG.
Der ALINX AXU2CGA kann als Bildungsplattform, Prototyping-Plattform oder als Basis für ein Zielgerät verwendet werden.
Hauptmerkmale des ALINX AXU2CGA-Boards
- AMD Zynq UltraScale+ MPSoC XCZU2CG : eine Kombination aus Anwendungsprozessoren, Echtzeitkernen und FPGA-programmierbarer Logik
- Dual-Core ARM Cortex-A53 mit bis zu 1,2 GHz : Unterstützt Betriebssysteme, Benutzeranwendungen und erweiterte Schnittstellen.
- Dual-Core ARM Cortex-R5F : Echtzeitaufgaben und Steuerungsfunktionen
- 16nm FinFET+ programmierbarer Logik-FPGA : Hardwaregestützte Algorithmenbeschleunigung und parallele Datenverarbeitung
- 1 GB DDR4 SDRAM : schneller Arbeitsspeicher des PS-Prozessors mit 32-Bit-Bus
- 32 MB QSPI-Flashspeicher : Speichert Bootloader, Konfiguration und Systemdaten
- PCIe Gen2 x1 : Schnelle Kommunikation mit einem Computer oder Hostsystem
- Gigabit-Ethernet : Kabelgebundene Netzwerkübertragungsgeschwindigkeiten von bis zu 1000 Mbit/s
- Mini DisplayPort : Digitaler Bildausgang vom Prozessor
- Zwei USB 3.0- und zwei USB 2.0-Anschlüsse : Unterstützung für Peripheriegeräte und Hochgeschwindigkeits-Datenübertragung
- Zwei MIPI-Kameraanschlüsse : Verbindung von Bildgebungsmodulen mit dem programmierbaren Teil
- Zwei 40-polige Erweiterungsports : jeweils 34 E/A-Leitungen zur Zusammenarbeit mit externen Modulen
- microSD-Steckplatz : Systemstart und Datenspeicherung
- UART und JTAG : Diagnosekommunikation, Programmierung und Fehlersuche
- Kompakte Abmessungen von 100 x 85 mm : Umfangreiche Möglichkeiten auf kleinem Raum

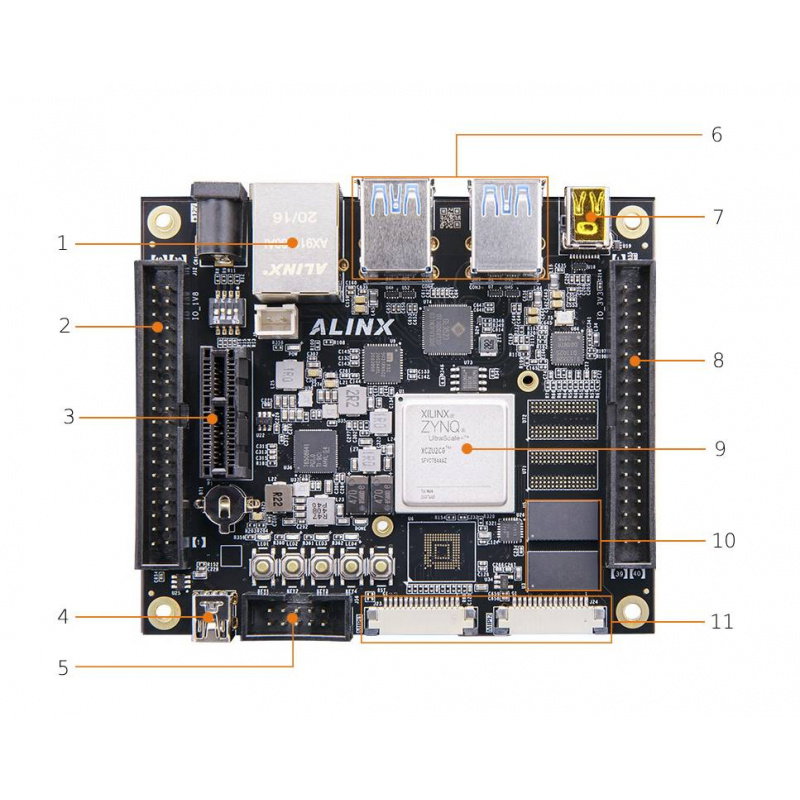

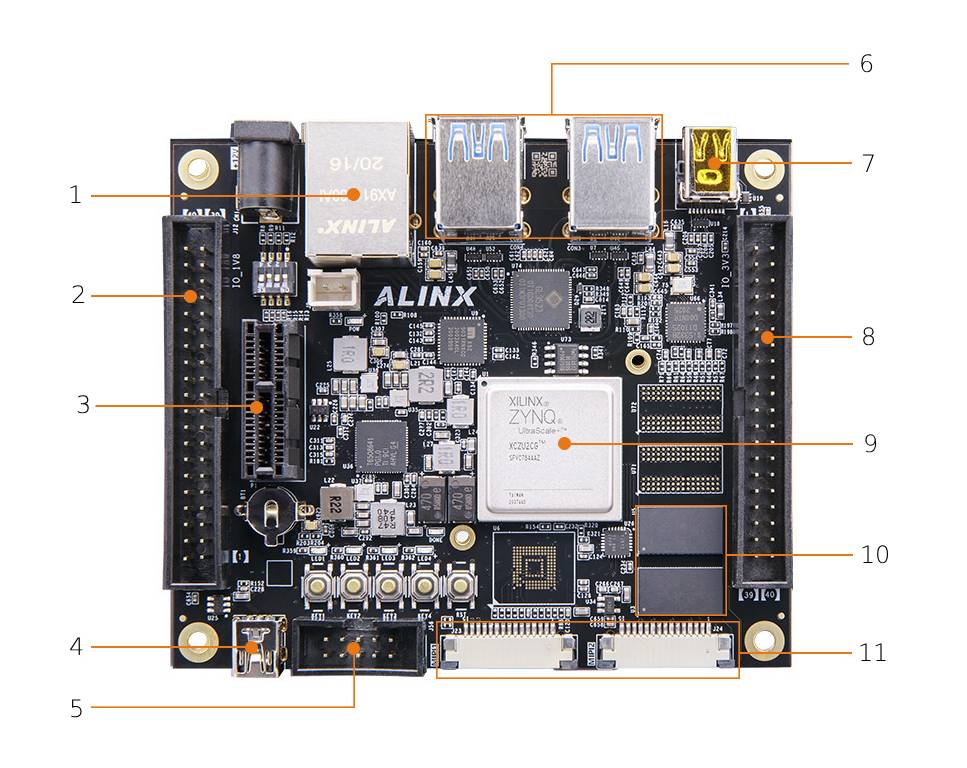

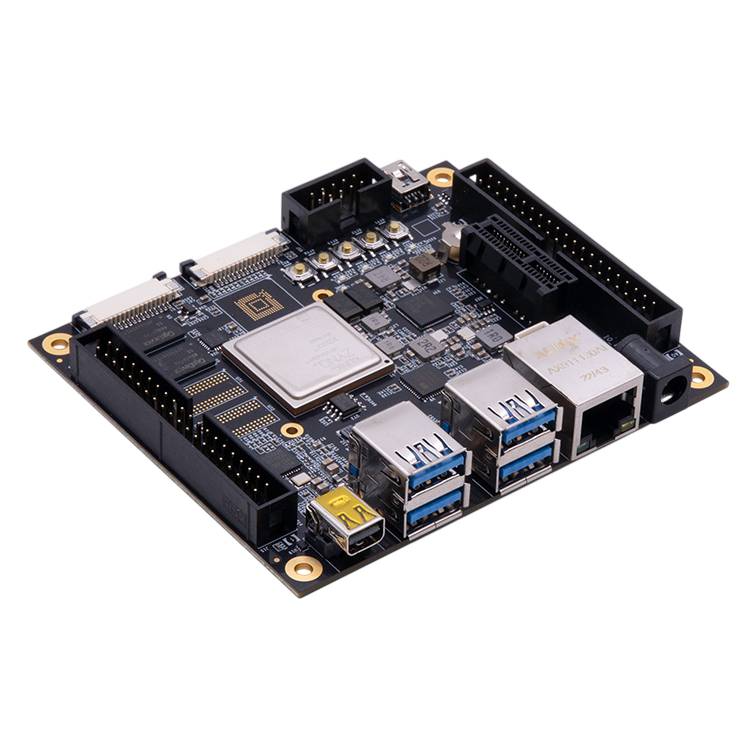

Komponenten und Anschlüsse auf der AXU2CGA-Platine
Das ALINX AXU2CGA-Board ist mit einer umfangreichen Auswahl an Kommunikationsschnittstellen, Erweiterungsanschlüssen und Bedienelementen ausgestattet. Das Board umfasst:
- Gigabit-Ethernet-Anschluss
- 40-poliger Erweiterungsanschluss
- PCIe x1-Anschluss
- UART-Schnittstelle
- JTAG-Anschluss
- Zwei USB 3.0-Anschlüsse + zwei USB 2.0-Anschlüsse
- Mini DisplayPort
- 40-poliger Erweiterungsanschluss
- XCZU2CG-System
- 1 GB DDR4-Speicher
- Zwei MIPI-Kameraanschlüsse

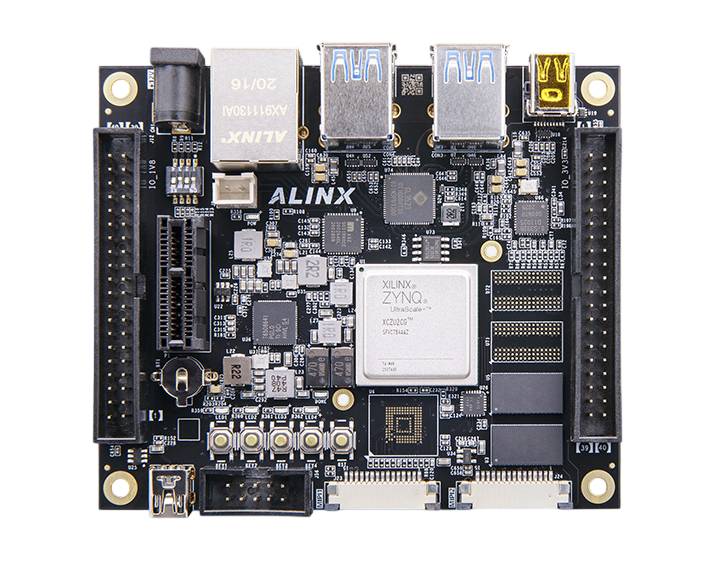

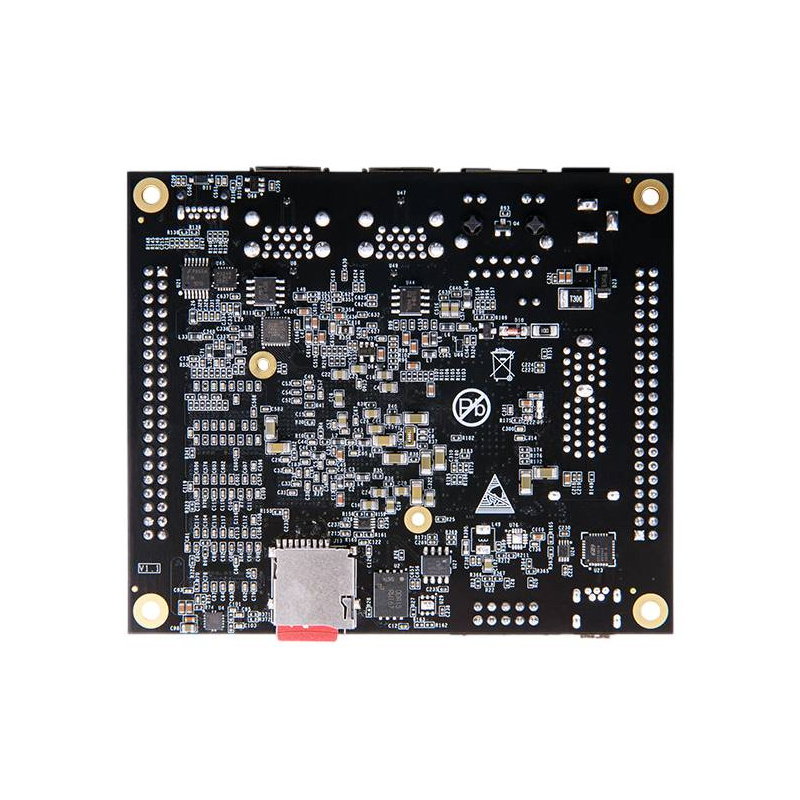

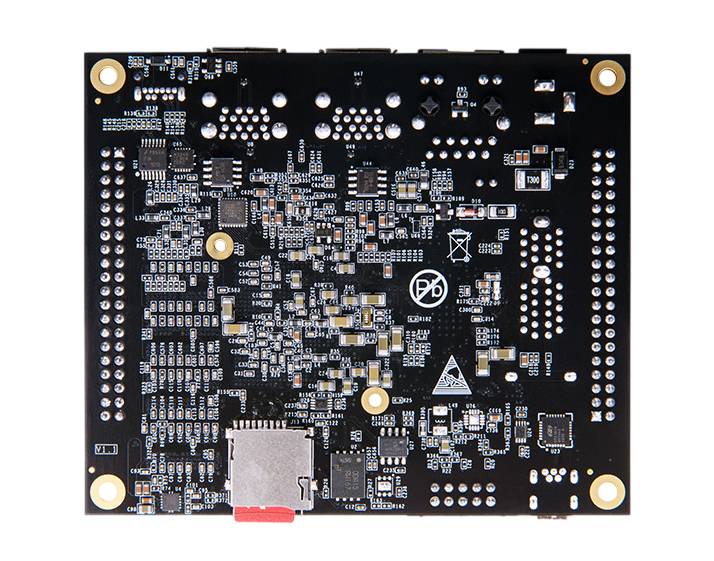

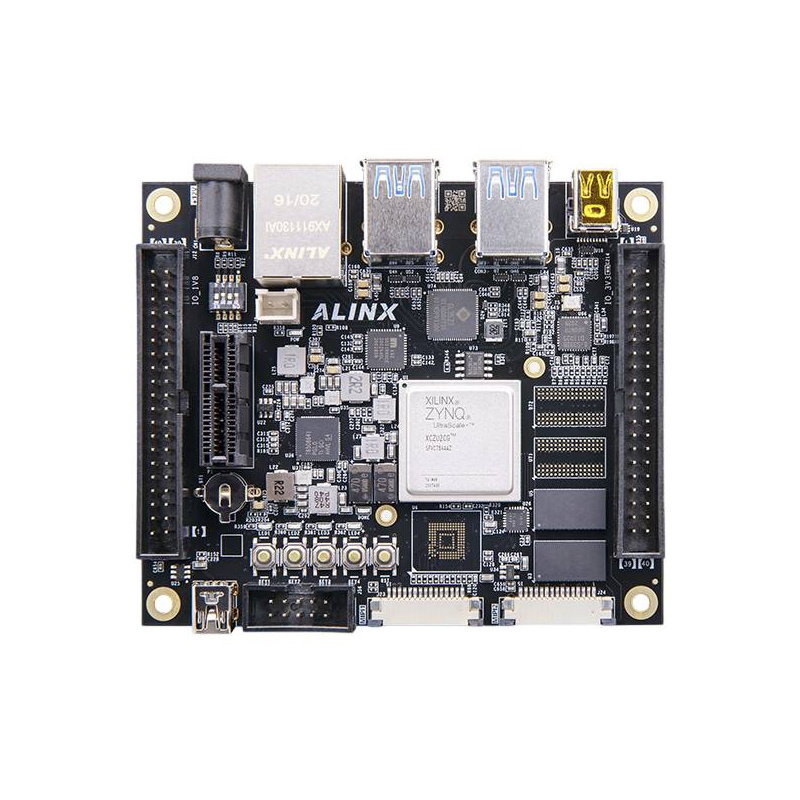

Anordnung der Bauteile auf der Platine.
Die Multi-Core-ARM-Architektur, die programmierbare Logik und eine Vielzahl von Schnittstellen ermöglichen die Entwicklung von Systemen, die hohe Leistung, Echtzeitbetrieb und die Verarbeitung schneller Datenströme erfordern.
AMD Zynq UltraScale+ MPSoC ZU2CG – ARM-Prozessoren und FPGA in einem Chip
Das Herzstück der Plattform ist der AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E . Das System integriert zwei ARM Cortex-A53-Kerne für Betriebssysteme und Anwendungen sowie zwei Cortex-R5F-Kerne für Aufgaben mit vorhersehbaren Reaktionszeiten. Diese Kombination ermöglicht die Trennung von Schnittstellen-, Kommunikations- und Datenanalysefunktionen von kritischen Steuerungsoperationen. Der programmierbare PL-Teil wird in 16-nm-FinFET+ -Technologie gefertigt und ermöglicht die Entwicklung kundenspezifischer Hardwareblöcke, Schnittstellen, digitaler Filter und Beschleuniger. Das System bietet ca. 103.000 Logikzellen, 47.000 Look-up-Tabellen (LUTs), 94.000 Flip-Flops und 240 Multiplizierer-Akkumulator-Blöcke. Dadurch kann es Bilder, Signale und Datenströme mit geringer Latenz parallel verarbeiten. Die MPSoC-Architektur vereint die Flexibilität der Prozessorprogrammierung mit der Leistungsfähigkeit dedizierter Hardwarelogik. AXU2CGA eignet sich daher für Projekte, die gleichzeitig Linux-Unterstützung, Echtzeitsteuerung und FPGA- Beschleunigung erfordern.
| Technische Spezifikationen des AXU2CGA | |
|---|---|
| Hauptsystem | AMD Zynq UltraScale+ MPSoC ZU2CG |
| Layoutvariante | XCZU2CG-1SFVC784E |
| Anwendungsprozessor | Dual-Core ARM Cortex-A53 |
| Maximale Frequenz des Cortex-A53-Prozessors | bis zu 1,2 GHz |
| L1-Cache des Cortex-A53-Prozessors | 32 KB für Anweisungen und 32 KB für Daten pro Kern |
| L2-Cache | 1 MB, der von zwei Cortex-A53-Kernen gemeinsam genutzt wird |
| Echtzeitprozessor | Dual-Core ARM Cortex-R5F |
| Maximale Cortex-R5F-Prozessorfrequenz gemäß Produktseite | bis zu 533 MHz |
| Maximale Frequenz des Cortex-R5F-Prozessors laut Handbuch | bis zu 500 MHz |
| Cortex-R5F-Prozessor TCM-Speicher | 128 kB pro Kern |
| Programmierbare Logiktechnologie | 16nm FinFET+ |
| Anzahl logischer Zellen | etwa 103 Tausend |
| Anzahl der LUTs | etwa 47 Tausend |
| Anzahl der Flip-Flops | etwa 94 Tausend |
| Block-RAM-Speicher | etwa 5,3 MB |
| Anzahl der DSP-Blöcke 18 x 25 MACC | 240 |
| RAM | 1 GB DDR4 SDRAM |
| DDR4-Speicherbusbreite | 32 Bit |
| Maximale Betriebsfrequenz des DDR4-Speichers | bis zu 1200 MHz |
| Maximale DDR4-Speicherübertragungsgeschwindigkeit | bis zu 2400 Mbit/s |
| Nichtflüchtiger Speicher | 32 MB QSPI-Flash |
| eMMC-Speicher | fehlt in Variante AXU2CGA |
| PCIe-Schnittstelle | 1 x PCIe Gen2 x1 |
| Netzwerkschnittstelle | 1 x Gigabit-Ethernet |
| Serielle Schnittstelle | 1 x USB UART |
| USB-Anschlüsse | 2 x USB 3.0 und 2 x USB 2.0 |
| Bildausgabe | 1 x Mini DisplayPort |
| Kameraanschlüsse | 2 x MIPI, je 2 Leitungen |
| Erweiterungsanschlüsse | 2 x 40 Pins |
| Raster des Erweiterungsports | 2,54 mm |
| Anzahl der E/A-Leitungen pro Erweiterungsport | 34 |
| Speicherkartensteckplatz | 1 x microSD |
| EEPROM-Speicher | 1 x 24LC04 |
| Programmierschnittstelle | 1 x JTAG |
| Benutzer-LEDs | 4 x PL LED |
| Tasten | 1 x Reset-Taste und 4 x PL-Taste |
| Lüfteranschluss | ALIXX-Schnittstelle mit PWM-Regelung |
| Versorgungsspannung | 12 V |
| Empfohlener Netzstrom gemäß Handbuch | 2 A |
| Abmessungen | 100 x 85 mm |
