Produktbeschreibung: RS232 Pal - Zweikanal UART zu RS232 Konverter - MAX3232E - Adafruit 5987
Der RS232 Pal von Adafruit ist eine praktische Lösung für RS232-Schnittstellen, ideal für Bastler und Profis, die sich mit Retro-Hardware, Industrie- oder Telekommunikationsgeräten beschäftigen. Das mit dem MAX3232E-Chip ausgestattete Board ermöglicht die Umwandlung von UART-Spannungspegeln (0 V bis 3,3 V oder 0 V bis 5 V) in den RS232-Standard mit Spannungen von ± 6 V bis ± 10 V. Er unterstützt zwei Duplex-Kanäle (RX / TX und RTS / CTS) und ist durch seine kompakte Größe bequem zu handhaben. Mit der Fähigkeit, mit Versorgungsspannungen von 3 V bis 5,5 V und Übertragungsgeschwindigkeiten von bis zu 250 kbps zu arbeiten, ist er mit den meisten Mikrocontrollern und Einplatinencomputern, einschließlich Raspberry Pi, kompatibel.

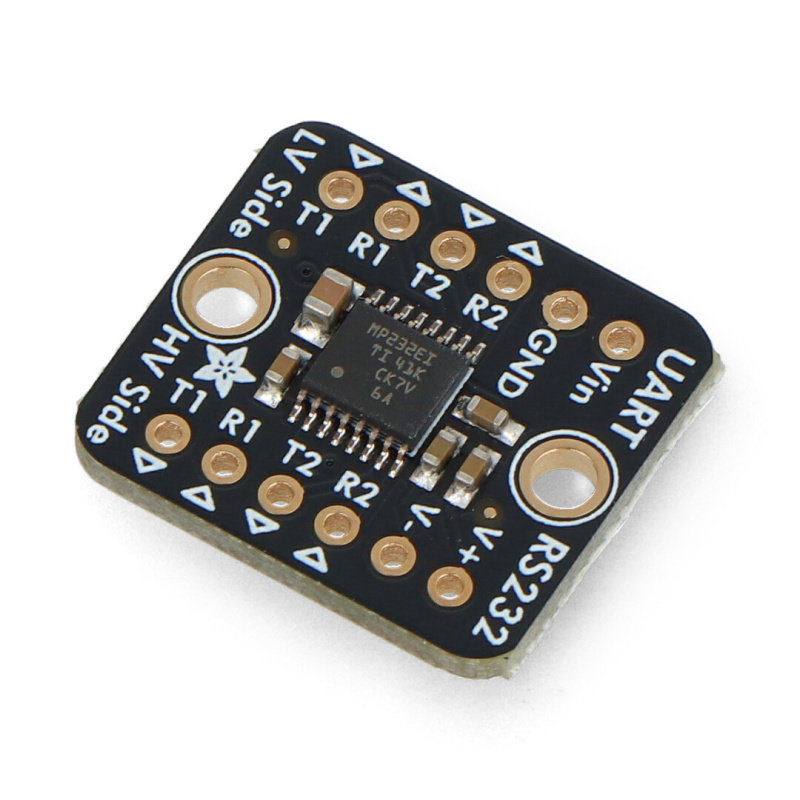

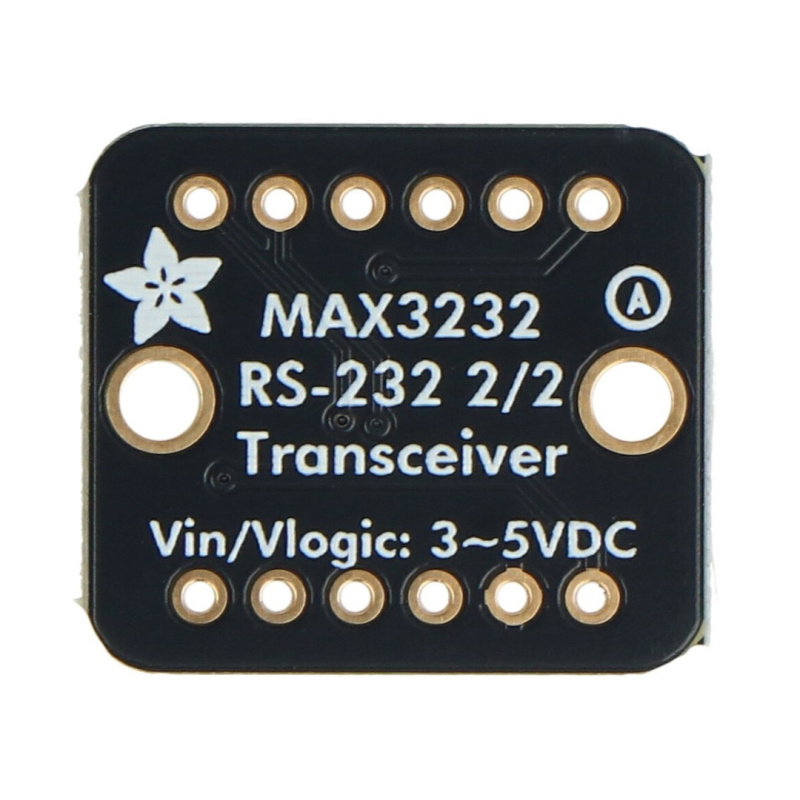

RS232 Pal - Zweikanal-UART-RS232-Wandler - MAX3232E - Adafruit 5987.
Das Board ist mit dem MAX3232E Chip ausgestattet.Hauptmerkmale RS232 Pal
- Zweikanal-UART-RS232-Wandler auf MAX3232E-Chip.
- Unterstützt RS232-Spannungen von ± 6 V bis ± 10 V
- Arbeitet mit 3,3 V oder 5 V Logik, mit Versorgung von 3 V bis 5,5 V
- Übertragungsgeschwindigkeit bis zu 250 kbps
- Eingebauter ESD-Schutz von ± 15 kV
- Kompatibel mit Mikrocontrollern und Einplatinencomputern (z. B. Raspberry Pi)
- Unterstützt RX / TX und RTS / CTS Signale für beide Kanäle
- bietet kompakte Abmessungen von 20,4 x 17,8 x 3 mm

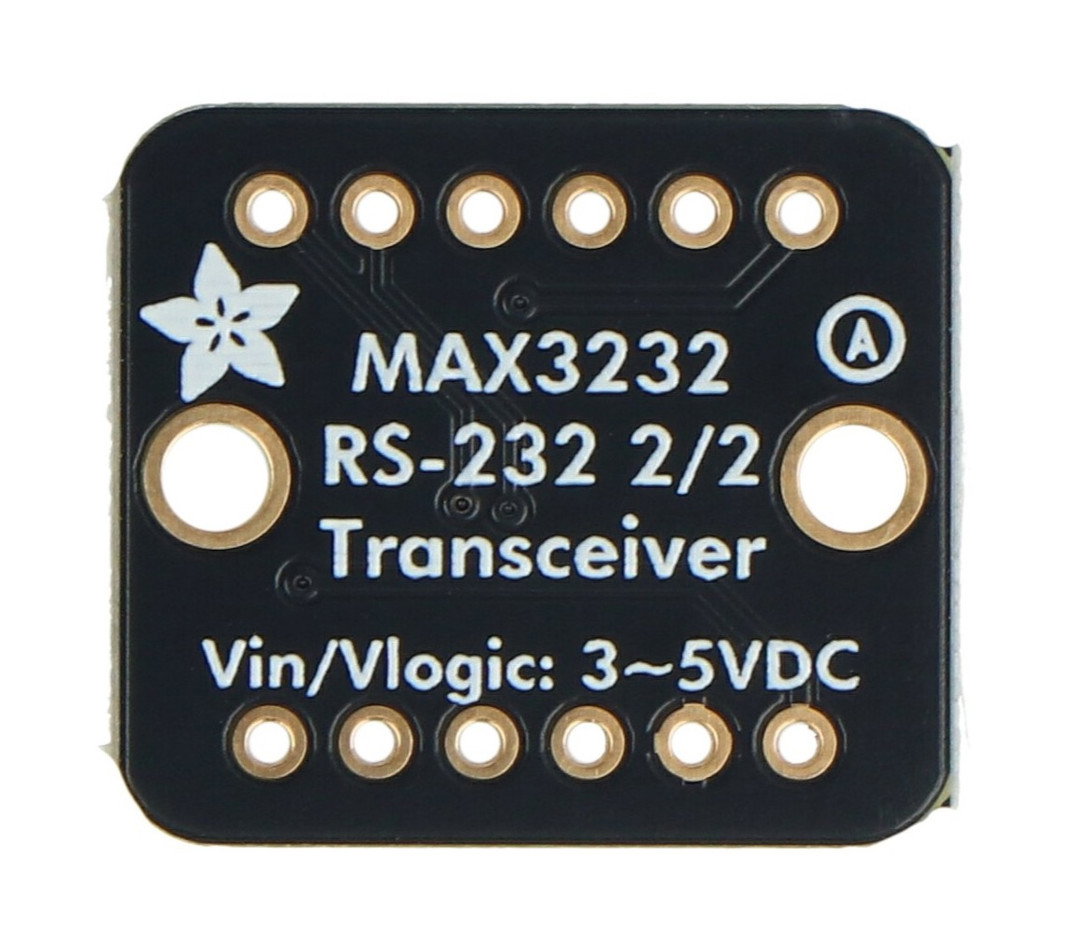

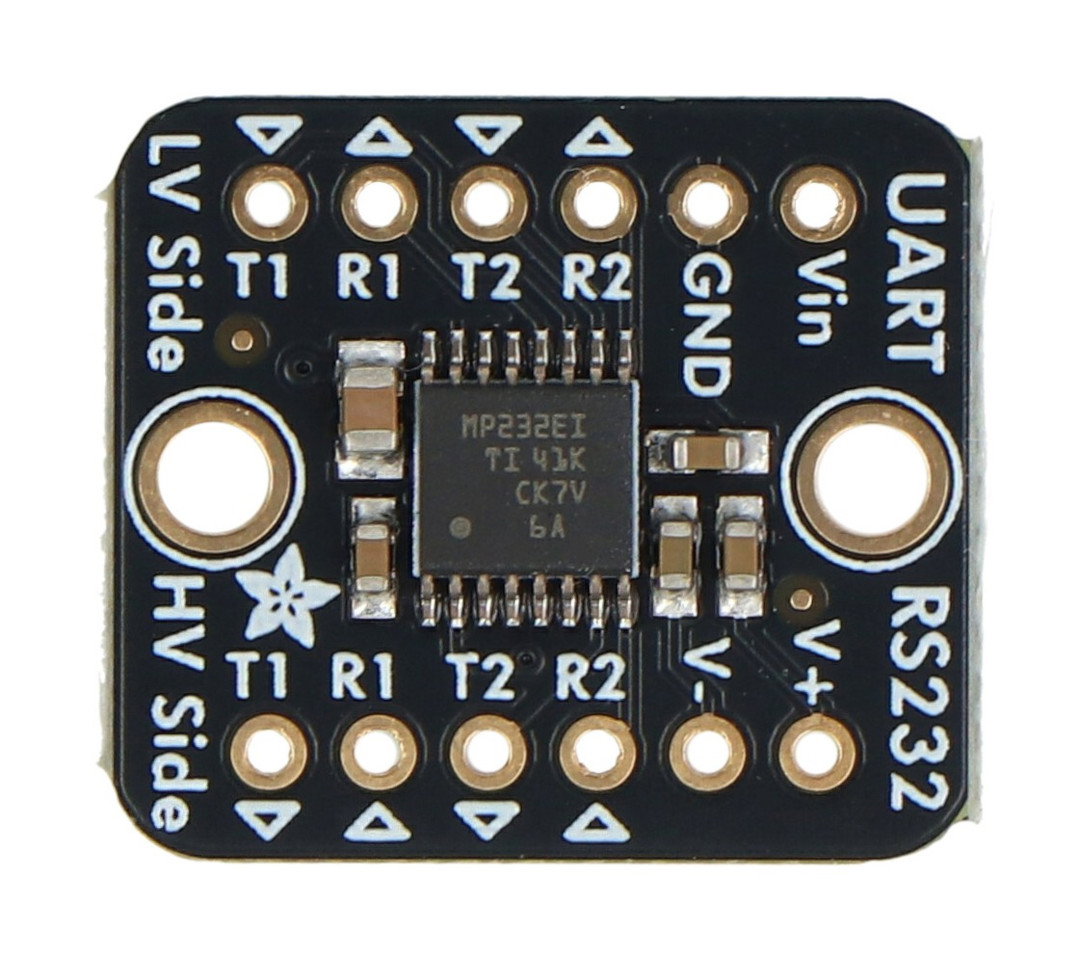

Klemmen auf der Karte
Spannungsversorgung:
- VIN - Spannungsversorgung für die Logik (3,3 V oder 5 V)
- GND - Masse für Spannungsversorgung und Logik
- V+ / V- - positive und negative RS232-Spannungsschiene, die als Referenz verwendet wird
Niederspannungsseite (UART):
- T1 / T2 - Dateneingänge von UART (logisch 3,3 V / 5 V)
- R1 / R2 - Datenausgänge zu UART (logisch 3,3 V / 5 V)
Hochspannungsseite (RS232):
- T1 / T2 - Datenausgänge zum RS232-System
- R1 / R2 - Dateneingänge zum RS232-System

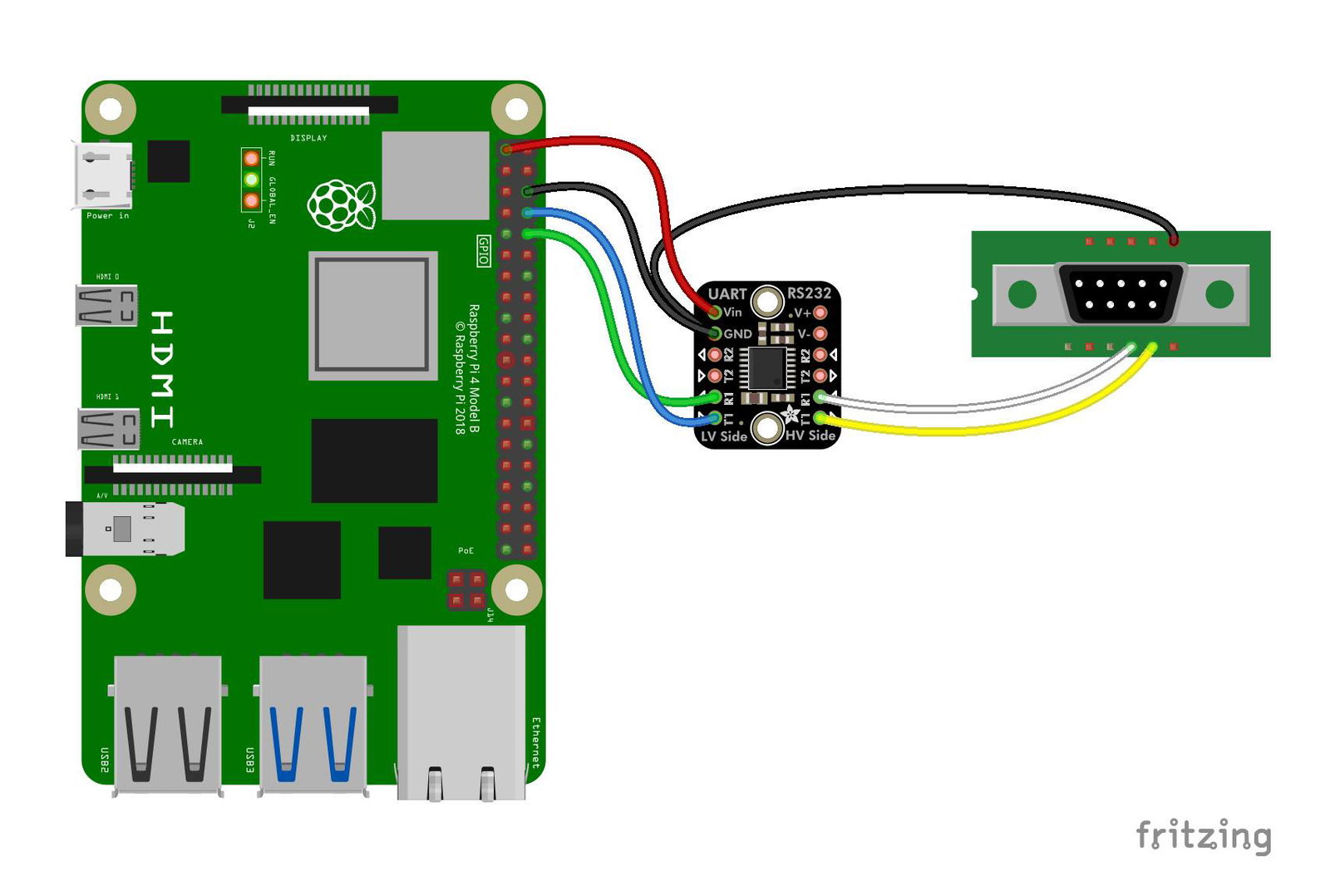

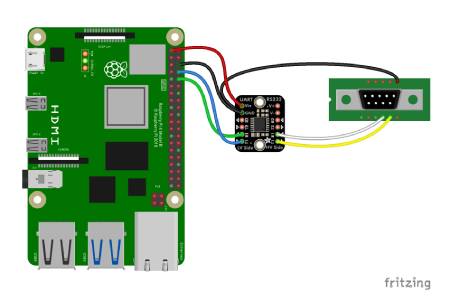

Raspberry Pi Anschlussplan für RS232 Pal und RS-232 Anschluss.
Das Modul arbeitet mit 3,3 V oder 5 V Logik.
Programmierung von RS232 Pal
Dank der Kompatibilität mit Python und CircuitPython ist die Konfiguration des RS232 Pal schnell und intuitiv. Das Board unterstützt den on-board UART, so dass RS232-Daten gesendet und empfangen werden können. Adafruit Blinka ermöglicht die Verwendung mit Computern wie dem Raspberry Pi, mit voller GPIO- und UART-Unterstützung. Die Codierung beschränkt sich auf einige Zeilen in Python, und detaillierte Beispiele finden Sie in der Adafruit-Dokumentation.
Technische Daten des Boards
- Chip: MAX3232E
- Unterstützte Standards: TIA / EIA-232-F, ITU V.28
- ESD-Schutz: ± 15 kV HBM, ± 8 kV Kontakt, ± 15 kV in der Luft
- Spannungsversorgung: 3 V bis 5,5 V
- Stromstärke der Stromversorgung: 300 µA (typisch)
- Anzahl der Kanäle: 2 Duplex (RX / TX, RTS / CTS)
- Übertragungsgeschwindigkeit: bis zu 250 kbps
- Abmessungen: 20,4 x 17,8 x 3 mm
- Gewicht: 1,3 g
Inhalt des Kits

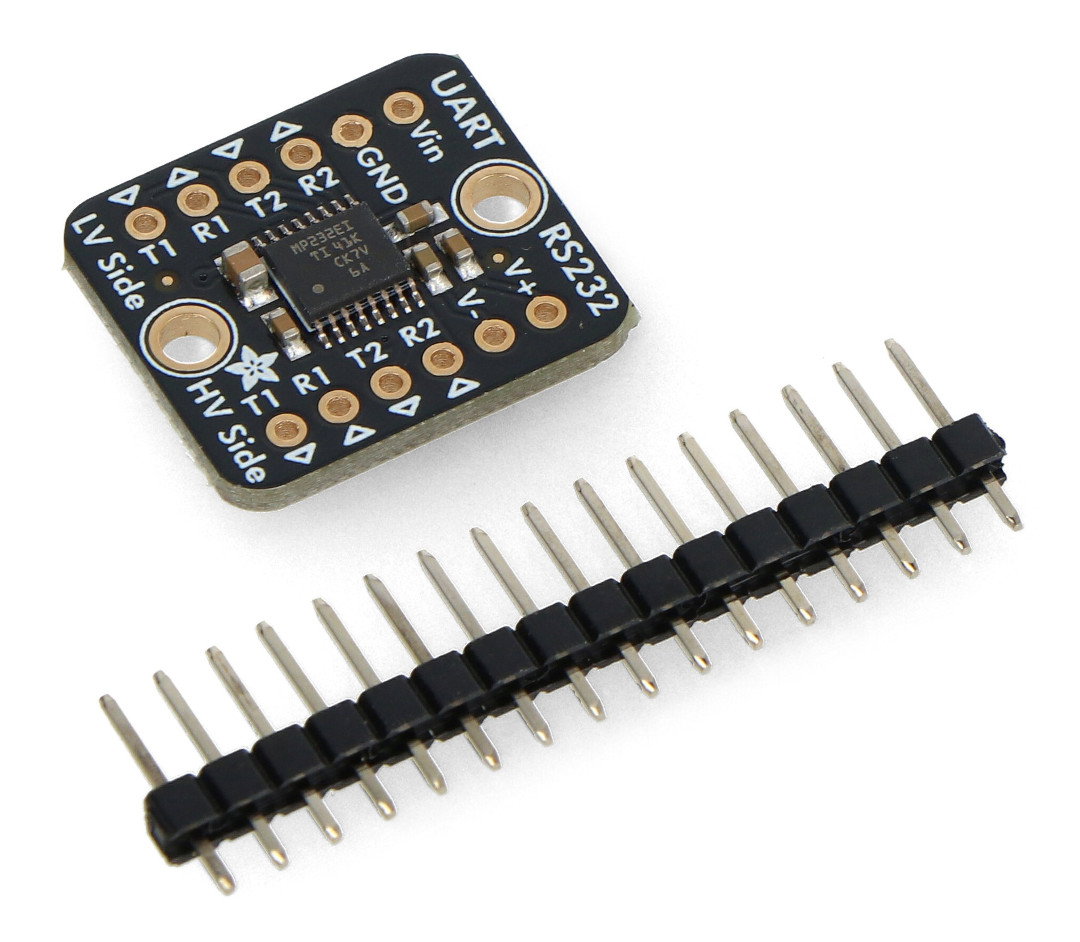

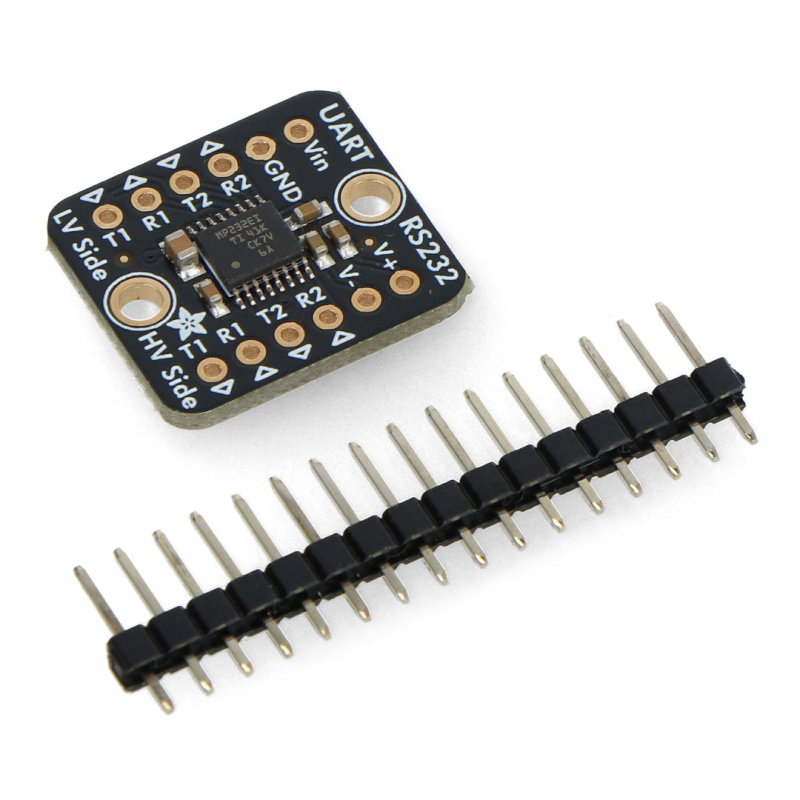

- 1x Adafruit RS232 Pal
- 1x Goldpin-Stecker zum Löten
Im Bausatz enthaltene Komponenten.
