Produktbeschreibung: AN3485 – RS232/RS422/RS485-Kommunikationsmodul für FPGA- und SoC-Boards
Das ALINX AN3485-Modul ermöglicht die Anbindung eines FPGA-Entwicklungsboards oder SoC an Geräte über die Standards RS232 , RS485 und RS422 . Die Chips MAX3232, MAX3485 und MAX3490 übernehmen die Pegelwandlung, während die 3,3-V-TTL-Signale über eine 40-polige Buchse ausgegeben werden. Die RS232-Schnittstelle verwendet einen Standard- DB9- Stecker und unterstützt Übertragungsgeschwindigkeiten bis zu 120 kbit/s . Zwei RS485- und zwei RS422-Kanäle arbeiten mit Geschwindigkeiten bis zu 500 kbit/s und sind über praktische Schraubklemmen verfügbar. Integrierte 120-Ω- Abschlusswiderstände können gebrückt werden, um die Busverbindung über größere Entfernungen anzupassen. Die RS485- und RS422-Leitungen verfügen zudem über einen ESD-Schutz von ±15 kV . Dank des breiten Betriebstemperaturbereichs von -40 °C bis 85 °C eignet sich das Modul sowohl für Prototypen als auch für industrielle Anwendungen.

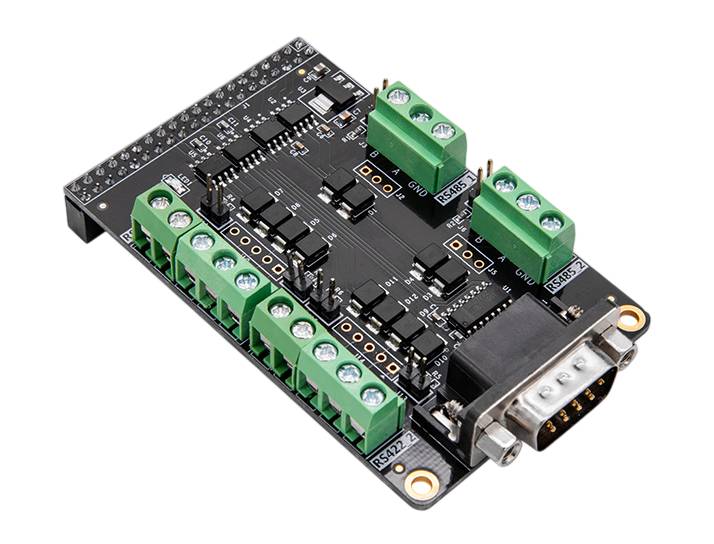

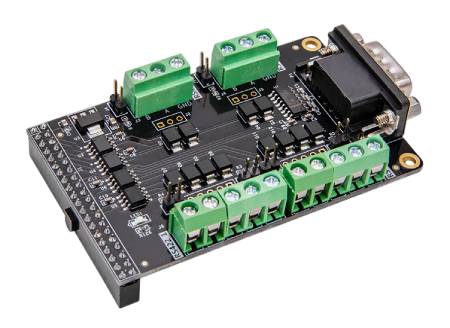

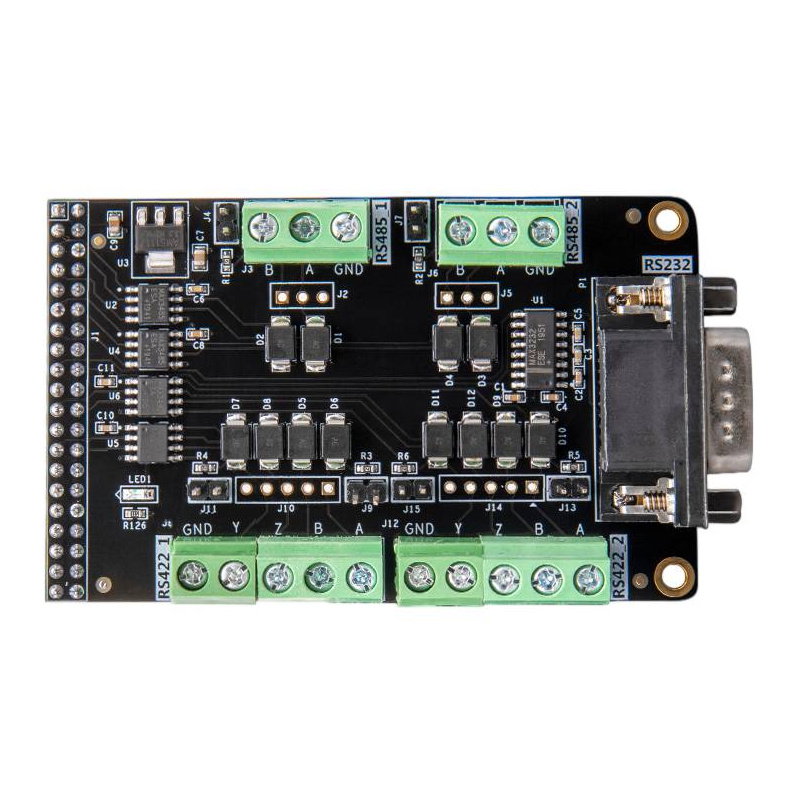

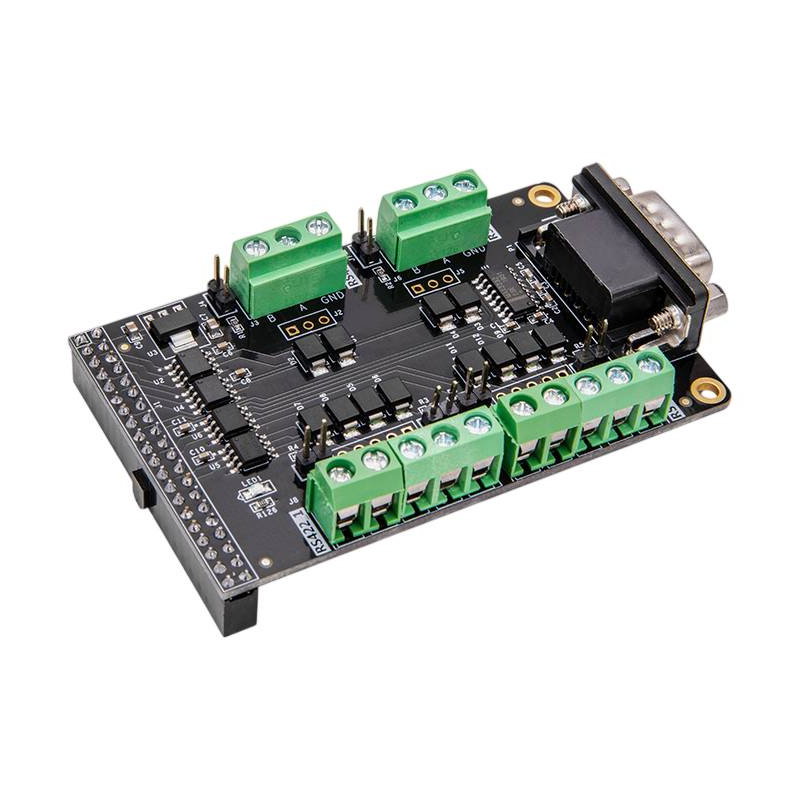

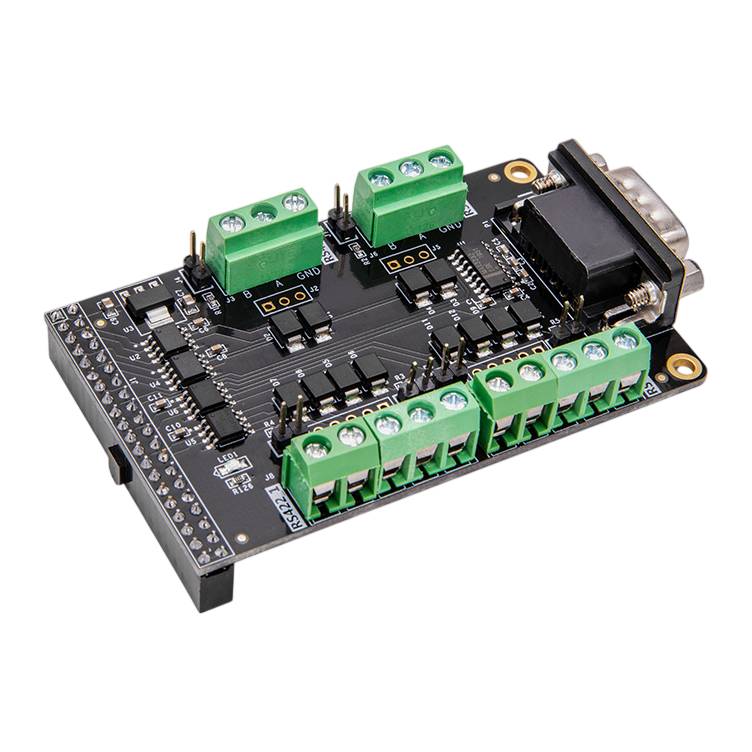

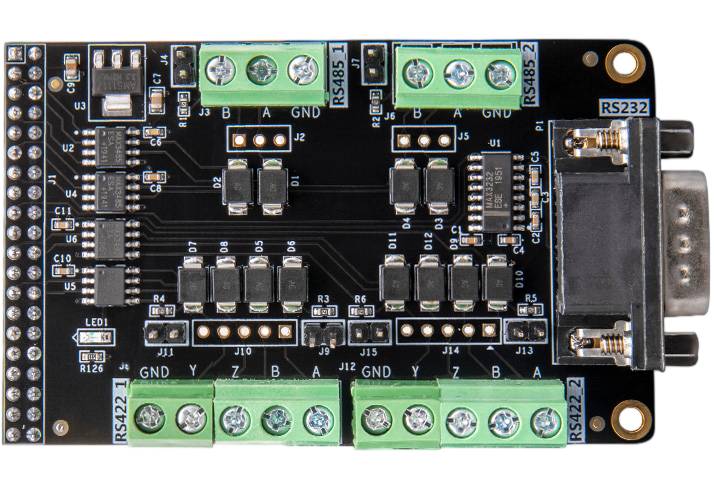

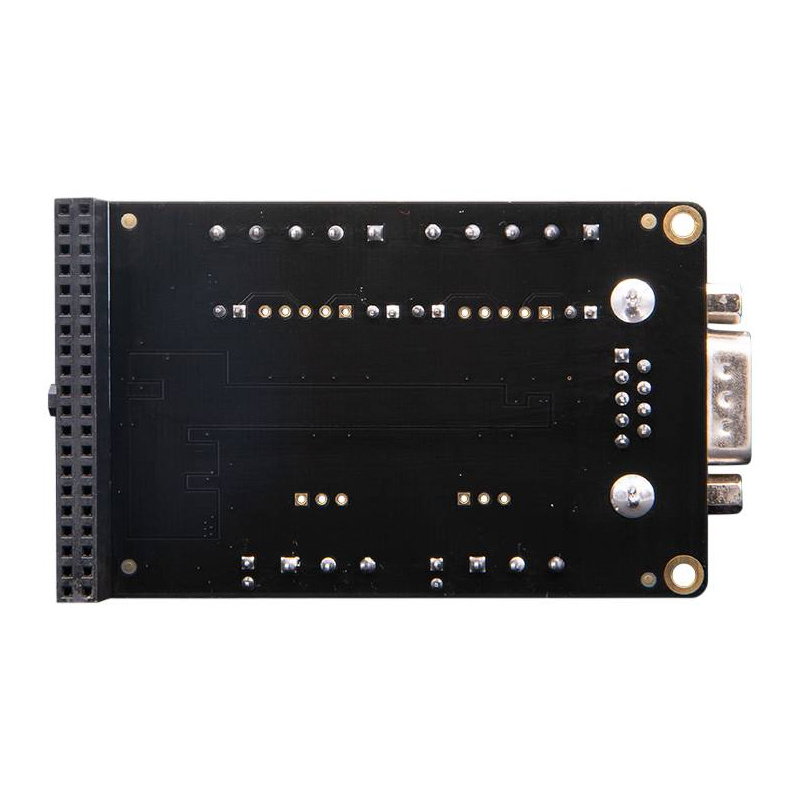

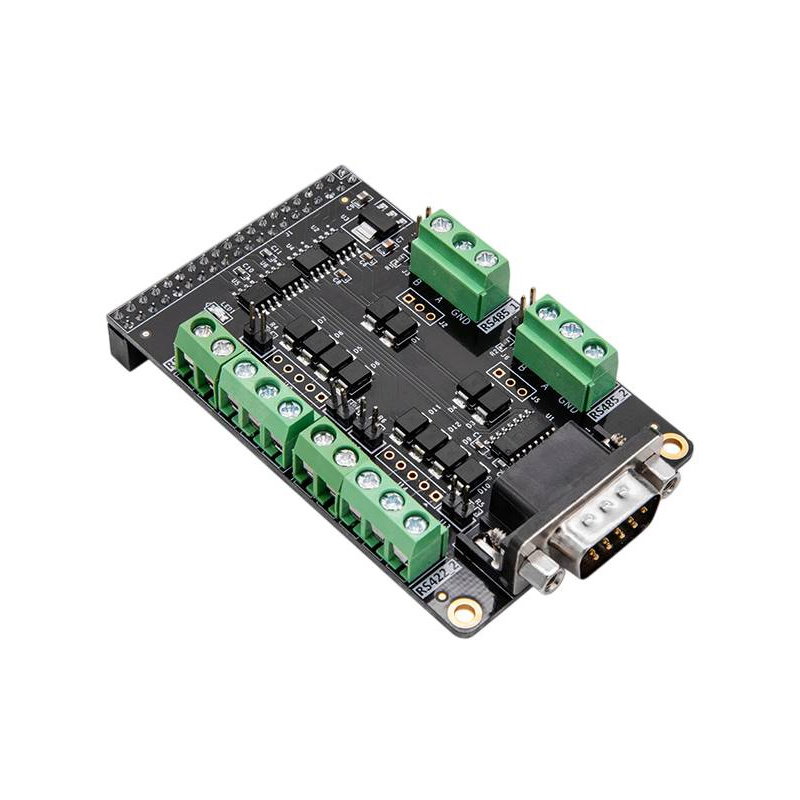

AN3485 - RS232 / RS422 / RS485 Kommunikationsmodul für FPGA- und SoC-Boards.
Das AN3845-Modul umfasst eine RS232-Schnittstelle, zwei RS485-Kommunikationsschnittstellen und zwei RS422-Schnittstellen.
Hauptmerkmale des ALINX AN3485-Moduls
- Unterstützung von drei Kommunikationsstandards: Zusammenarbeit mit Geräten, die mit RS232-, RS485- und RS422-Schnittstellen ausgestattet sind
- Fünf Kommunikationskanäle: ein RS232-Kanal, zwei RS485-Kanäle und zwei RS422-Kanäle
- Pegelwandlungsschaltungen: MAX3232 für RS232, MAX3485 für RS485 und MAX3490 für RS422
- 3,3-V-TTL-Logik: Direkter Signalaustausch mit FPGAs und ARM-Prozessoren möglich
- 40-poliger Erweiterungsanschluss: Schnelle Verbindung des Moduls mit einem kompatiblen Entwicklungsboard.
- Standard-DB9-Anschluss: Komfortabler Anschluss an einen Computer oder ein Gerät mit RS232-Schnittstelle
- Schraubverbinder: Stabile Verbindung von RS485- und RS422-Buskabeln
- 120 Ω Abschlusswiderstand: Über Jumper angeschlossene Widerstände ermöglichen einen korrekten Busabschluss.
- ESD-Schutz ±15 kV: Zusätzlicher Schutz der RS485- und RS422-Leitungen gegen elektrostatische Entladung
- Industrieller Temperaturbereich: -40 °C bis 85 °C Betrieb
- Kompaktes Design: Platinenabmessungen ca. 81 x 51 mm
Technische Spezifikationen des Moduls
- Typ: Kommunikationsmodul für FPGA- und SoC-Boards
- Unterstützte Standards: RS232, RS485, RS422
- RS232-Schnittstellenchip: MAX3232
- RS485-Schnittstellenchip: MAX3485
- RS422-Schnittstellenchip: MAX3490
- Anzahl der RS232-Kanäle: 1
- Anzahl der RS485-Kanäle: 2
- Anzahl der RS422-Kanäle: 2
- RS485-Übertragungsmodus: Halbduplex
- RS422-Übertragungsmodus: Vollduplex
- Signalpegel auf der Entwicklungsplatinenseite: TTL 3,3 V
- Modulstromversorgung über Erweiterungsanschluss: 5 V
- Maximale RS232-Übertragungsgeschwindigkeit: 120 kb/s
- Maximale RS485-Übertragungsgeschwindigkeit: 500 kb/s
- Maximale RS422-Übertragungsgeschwindigkeit: 500 kb/s
- RS232-Anschluss: DB9-Stecker
- RS485-Anschlüsse: 2 x 3-polige Schraubanschlüsse
- RS422-Anschlüsse: 2 x 5-polige Schraubanschlüsse
- Anschluss für Entwicklungsboard: 40-polige Buchse
- RS485-Abschlusswiderstände: 120 Ω, über Jumper aktivierbar
- RS422-Abschlusswiderstände: 120 Ω, über Jumper aktivierbar
- RS485- und RS422-Leitungsschutz: ESD ±15 kV
- Betriebstemperatur: -40 °C bis 85 °C
- Abmessungen: ca. 81 x 51 mm
Inhalt des Sets
- ALINX AN3485 Kommunikationsmodul
Der AN3485 ist für den Einsatz auf SoC- und FPGA-Entwicklungsboards konzipiert.
