Produktbeschreibung: Elektrischer Stellantrieb LA-T5P 500 N 30 m/s 12 V mit Potentiometer - Hub 15 cm
Ein 12-V -Linearaktuator mit einem Potentiometer . Der zulässige Hub des Gerätes beträgt 15 cm und wird durch zwei Endschalter begrenzt. Die zulässige Hubkraft des Antriebs beträgt 50 kg (500 N) . Das Produkt hat die Dichtheitsklasse IP65 und kann an Orten mit hoher Luftfeuchtigkeit installiert werden.

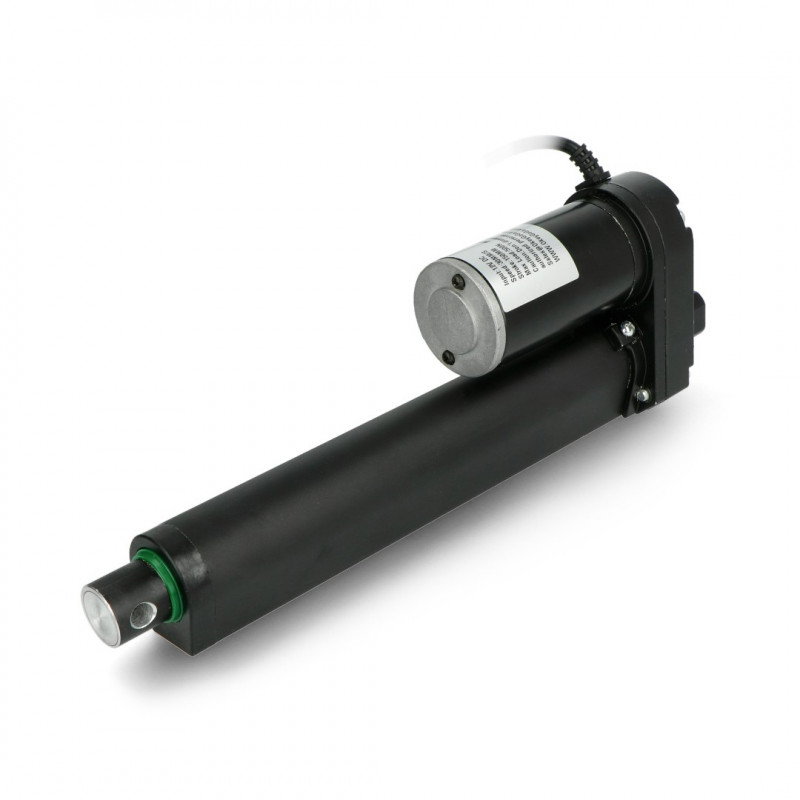

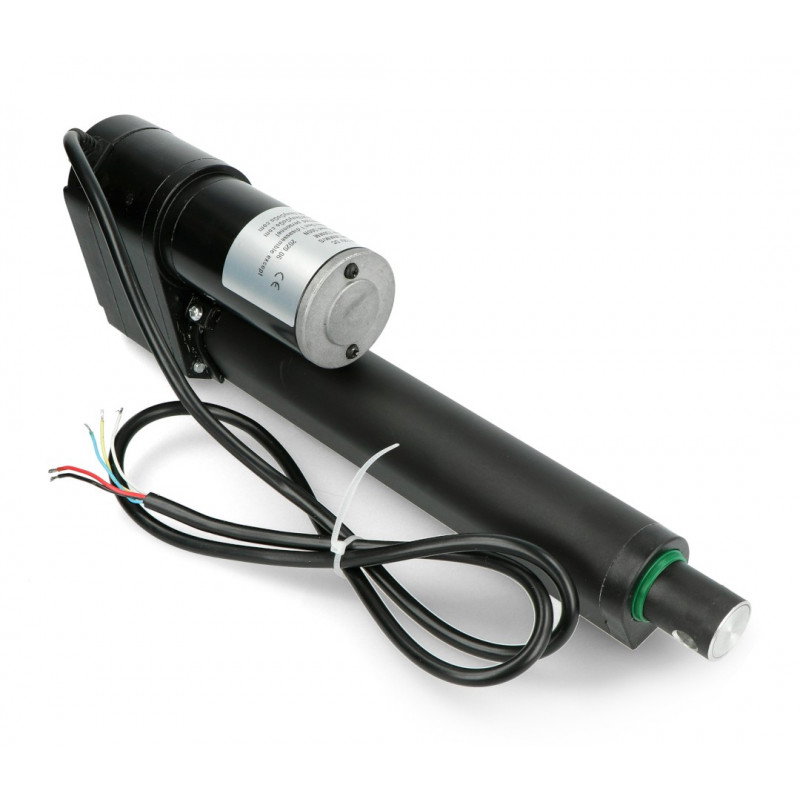

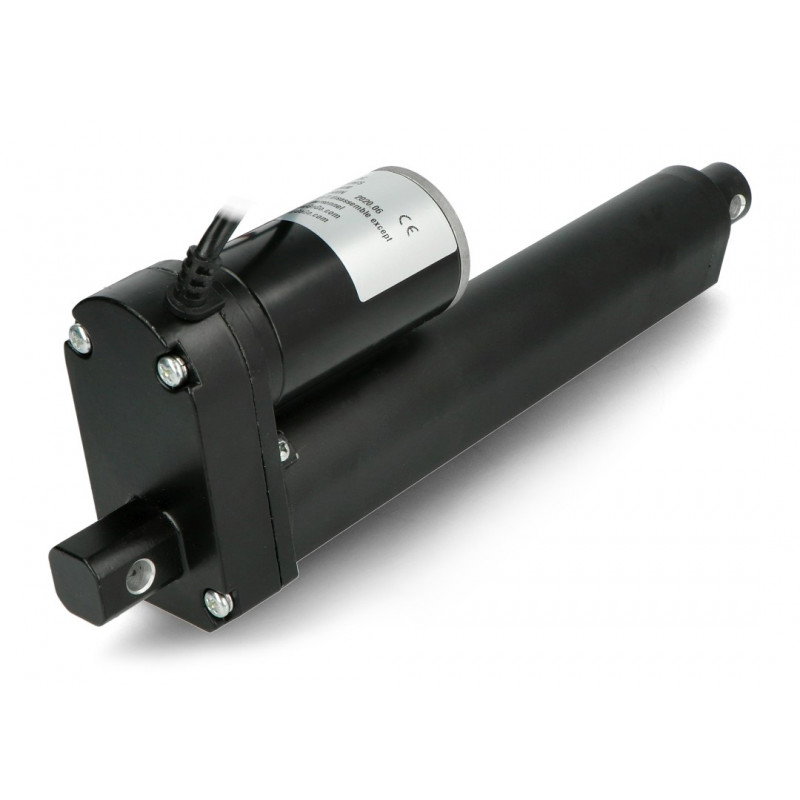

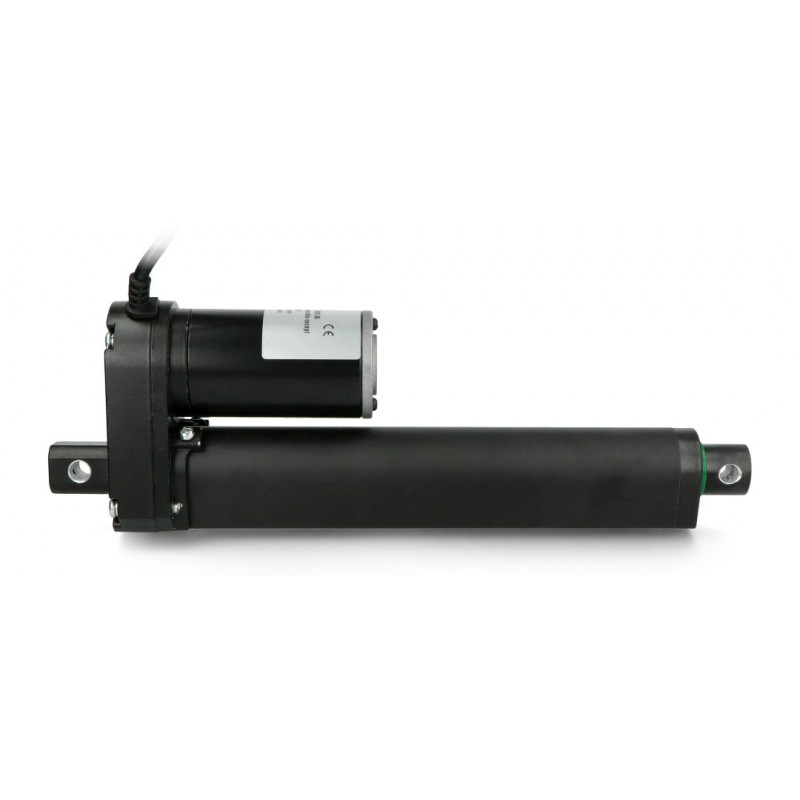

Elektroantrieb LA-T5P 500 N 30 m/s 12 V mit Potentiometer - Hub 15 cm .
Abmessungen Linearaktuator LA-T5P .
Die häufigste Verwendung von Aktuatoren
- Photovoltaik - Regulierung der Position von Sonnenkollektoren
- Klappen und Pflüge in Kraftfahrzeugen
- Komponenten von Industrie- und Landmaschinen
- Industrieautomation - Kippfenster und -türen
- Öffnen und Schließen von Industrieventilen
|
Wie bei Gleichstrommotoren erfolgt die Richtungsumkehr durch Umpolung . |
Diagramm der Pins des Potentiometers
Das im Aktuator LA-T5P verwendete Potentiometer hat drei Ausgänge , die gemäß dem folgenden Diagramm angeschlossen werden sollten.
Potentiometerstifte im LA-T5P-Stellglied .
Spezifikation des Linearaktuators LA-T5P 3500 N
| Name | Parameter |
|---|---|
| Versorgungsspannung | 12 V Gleichspannung |
| Geschwindigkeit | 30mm/s |
| Maximale Stärke | 500 N (50 kg) |
| Arbeitszyklus | 25% |
| Verlängerungslänge | 150mm |
| Gesamtlänge im gefalteten Zustand | 305mm |
| Arbeitstemperatur | von -25 °C bis 65 °C |
| Sicherheit | Endschalter |
| Dichtheitsklasse | IP65 |
