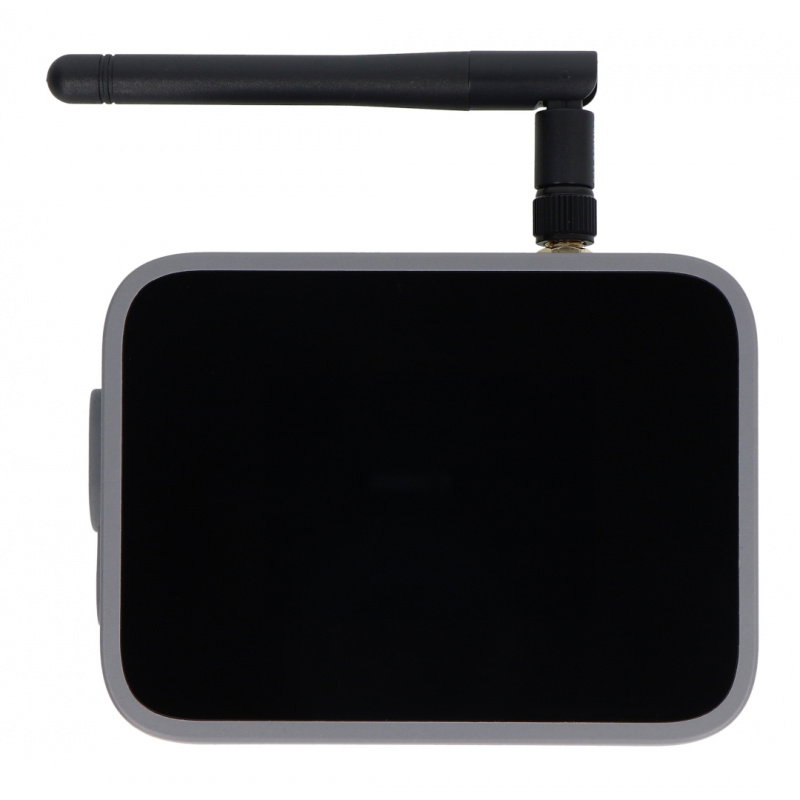

Produktbeschreibung: RAK10701-Plus - Feldmessgerät für LoRaWAN - RAK Wireless 215029
Das RAK10701-Plus ist ein professionelles Feldmessgerät für die Einrichtung, das Testen und die Optimierung von LoRaWAN- Netzwerken . Es ermöglicht die umfassende Analyse von Funkübertragungsparametern im Innen- und Außenbereich und erleichtert so die Bewertung der tatsächlichen Netzwerkabdeckung. Es zeigt RSSI, SNR, Gateway-Informationen, Paketverlust und Standortdaten in Echtzeit an , sodass Sie Bereiche mit schwächerer Signalqualität schnell identifizieren können. Das RAK10701-Plus arbeitet autark , sodass während der Messungen kein Smartphone oder Computer benötigt wird. Ein TFT-LCD-Touchscreen, ein integrierter 3200-mAh-Akku und USB-Typ-C -Ladeanschluss machen das Gerät ideal für den Feldeinsatz. Die Kompatibilität mit gängigen Frameworks wie TTN, ChirpStack, AWS IoT Core für LoRaWAN und WisGateOS 2 mit integriertem LNS ist ein weiterer Vorteil.

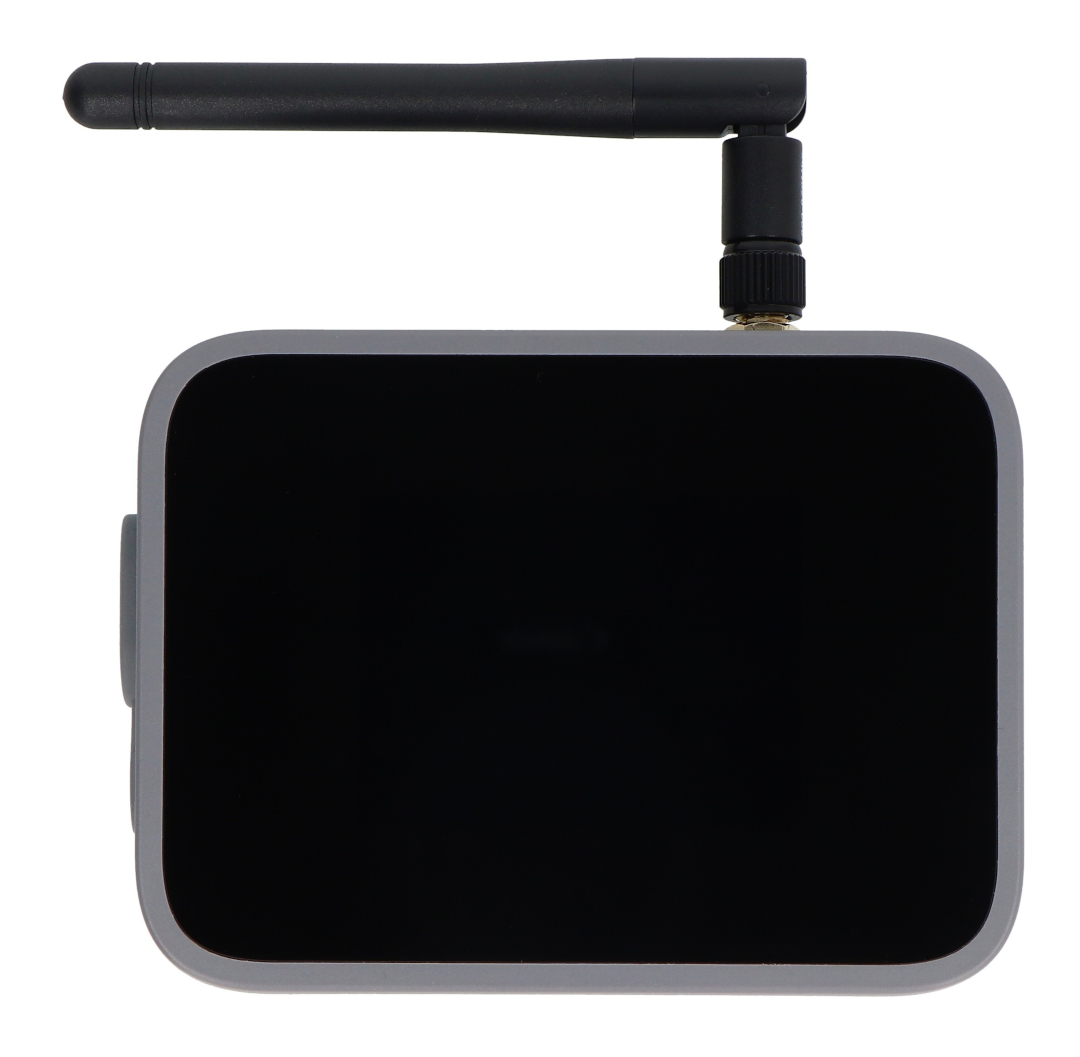

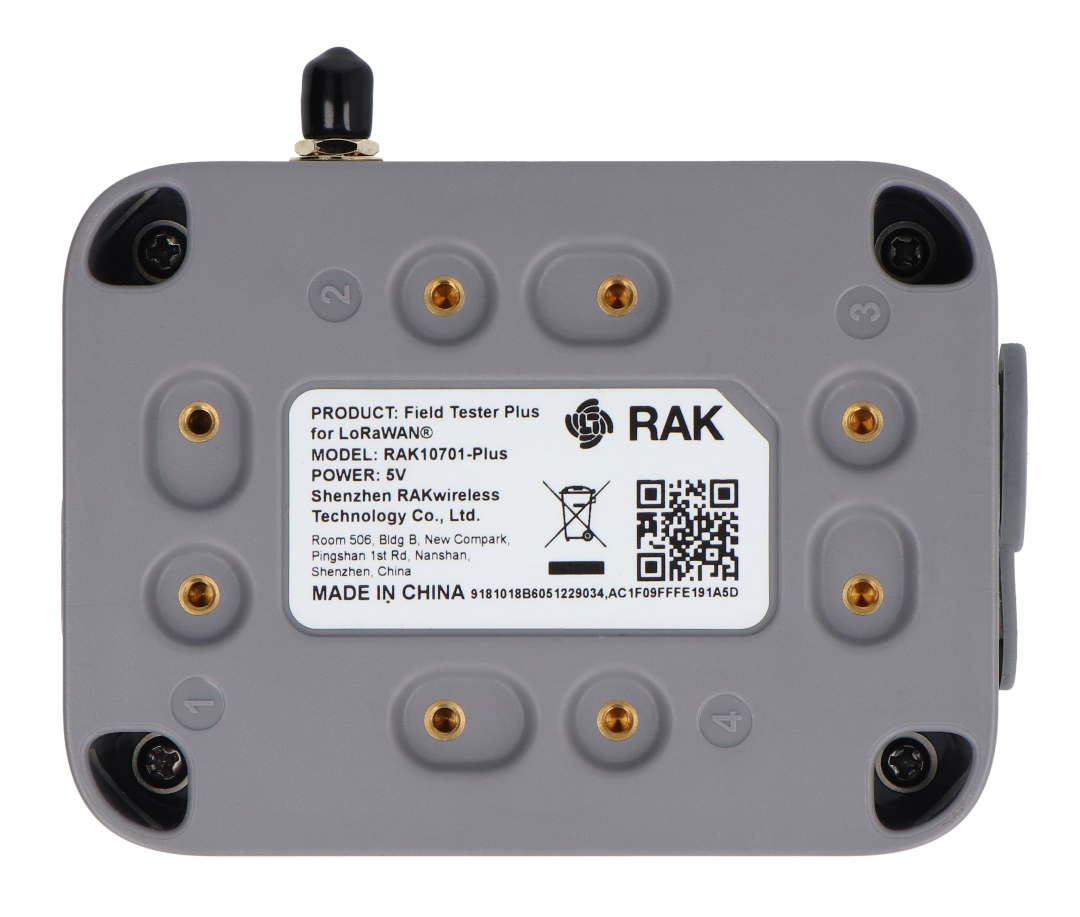

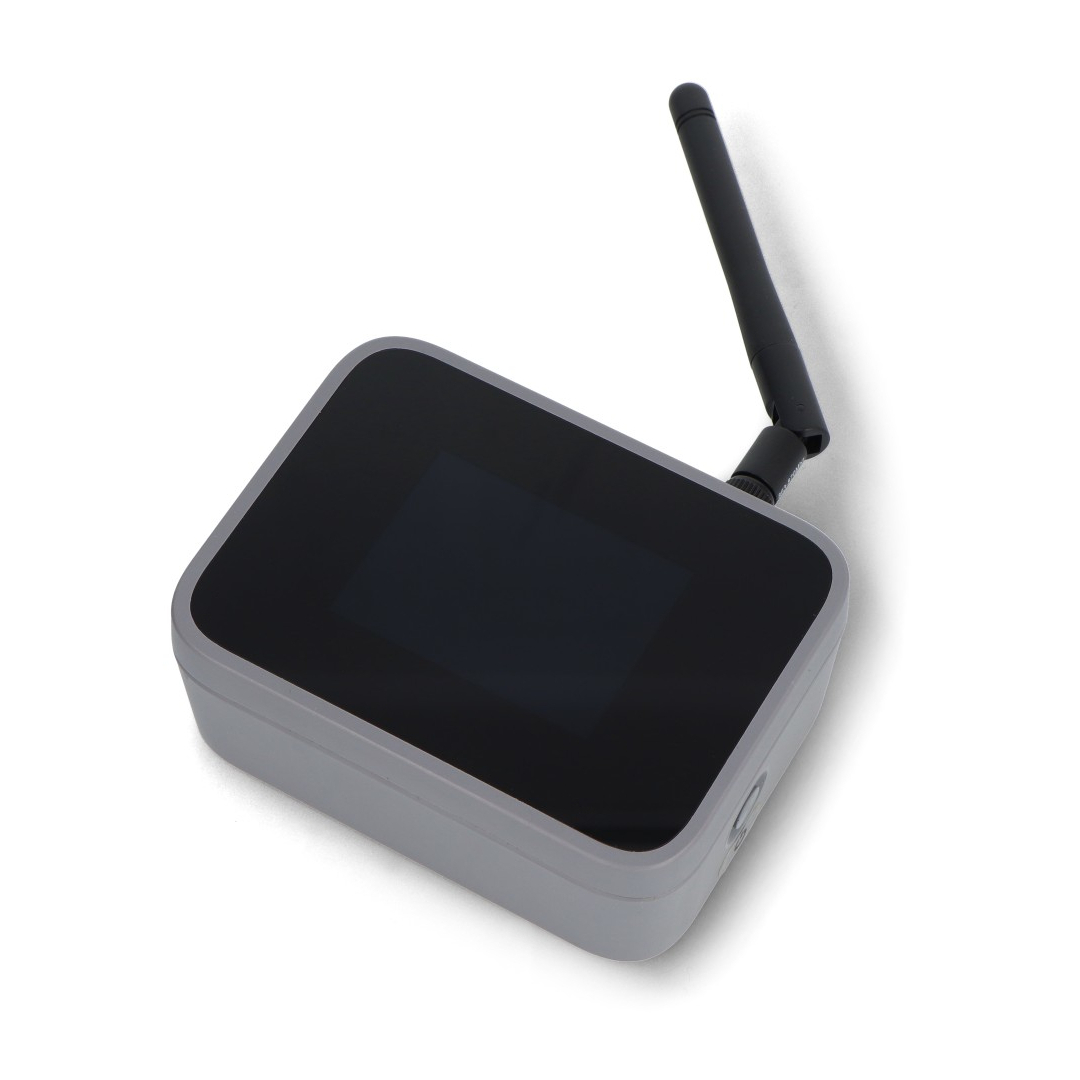

RAK10701-Plus - Feldmessgerät für LoRaWAN - RAK Wireless 215029.
RAK10701-Plus ist eine Lösung, die für die umfassende Analyse von LoRaWAN-Netzwerken, sowohl intern als auch extern, entwickelt wurde.
Hauptmerkmale des RAK10701-Plus-Messgeräts
- Signalüberwachung : Echtzeitmessung von RSSI, SNR und Paketverlustrate (PLR).
- Eingebautes GPS : Bestimmung des Messorts und Schätzung der Entfernung zu den Toren
- Betriebsmodi : Unterstützt Tests im Innen- und Außenbereich
- Offline-Betrieb : Möglichkeit zum Testen mit dem integrierten LNS ohne Internetzugang
- Display : TFT-LCD-Touchscreen mit einer Auflösung von 320 x 240 Pixeln
- Datenvisualisierung : Grafische Darstellung der Signalstärke und des Messverlaufs
- Testpunktmarkierung : Flexible Standortmarkierung direkt auf Ihrem Gerät
- Datenexport : Erstellen Sie detaillierte CSV-Berichte für die weitere Analyse.
- Zusätzliche Anschlussmöglichkeiten : Bluetooth für Konfiguration und Firmware-Updates
- Antennenanschluss : RP-SMA zum Anschluss externer Antennen
Wie funktioniert der LoRaWAN-Tester RAK10701-Plus?
Der RAK10701-Plus fungiert als LoRaWAN-Endgerät , das in vordefinierten Intervallen Uplink-Pakete mit Testdaten und Informationen zum GPS-Standort oder -Tag eines bestimmten Messpunkts sendet. Die Pakete werden von einem oder mehreren LoRaWAN-Gateways empfangen und an den LNS-Netzwerkserver weitergeleitet. So lässt sich nicht nur die Netzabdeckung, sondern auch die tatsächliche Qualität der Funkkommunikation an einem bestimmten Standort analysieren. Verfügt die Infrastruktur über ein RAK- Gateway mit WisGateOS 2 und der Erweiterung „Field Test Data Processor“, werden die Daten lokal verarbeitet. In diesem Modus kann das Gerät Uplink- und Downlink-Parameter, RSSI-Werte, SNR, Paketverlustrate und Gateway-Informationen anzeigen. Steht die Erweiterung nicht zur Verfügung, Das Messgerät kann im vereinfachten LinkCheck-Modus betrieben werden, in dem die Analyse auf grundlegende Netzwerkantworten beschränkt ist. Der RAK10701-Plus vergleicht die Übertragungsqualität zwischen dem Gerät und der LoRaWAN-Infrastruktur unter realen Bedingungen. Das integrierte Display ermöglicht die Anzeige aktueller und historischer Daten. Durch Speichern der Ergebnisse zusammen mit dem Standort können CSV-Berichte und Abdeckungskarten erstellt werden. Diese Lösung vereinfacht die Auswahl des Gateway-Installationsstandorts, die Bewertung der Verbindungsstabilität und die Optimierung des gesamten LoRaWAN-Netzwerks vor der Systembereitstellung in der Zielumgebung erheblich.
Das integrierte LNS-System ermöglicht Netzwerktests in netzfernen Umgebungen.
Im Set enthaltene Elemente.
Technische Spezifikationen des RAK10701-Plus
- Technologie: LoRaWAN 1.0.3
- Unterstützte Bands: EU868, RU864, IN865
- Anzeige: TFT-LCD-Touchscreen
- Bildschirmauflösung: 320 x 240 Pixel
- GNSS: Ja
- Bluetooth: BLE
- Antennenanschlusstyp: RP-SMA
- Stromversorgung: Li-Ion-Akku 3,7 V / 3200 mAh
- Laden: USB Typ-C
- Stromverbrauch bei eingeschaltetem Bildschirm: 120 mA
- Stromverbrauch bei ausgeschaltetem Bildschirm: 60 mA
- Betriebstemperatur: -10 °C bis 60 °C
- Lagertemperatur: -40 °C bis 80 °C
- Abmessungen: 100 x 75 x 38 mm
- Gewicht: ca. 244 g ohne Batterie

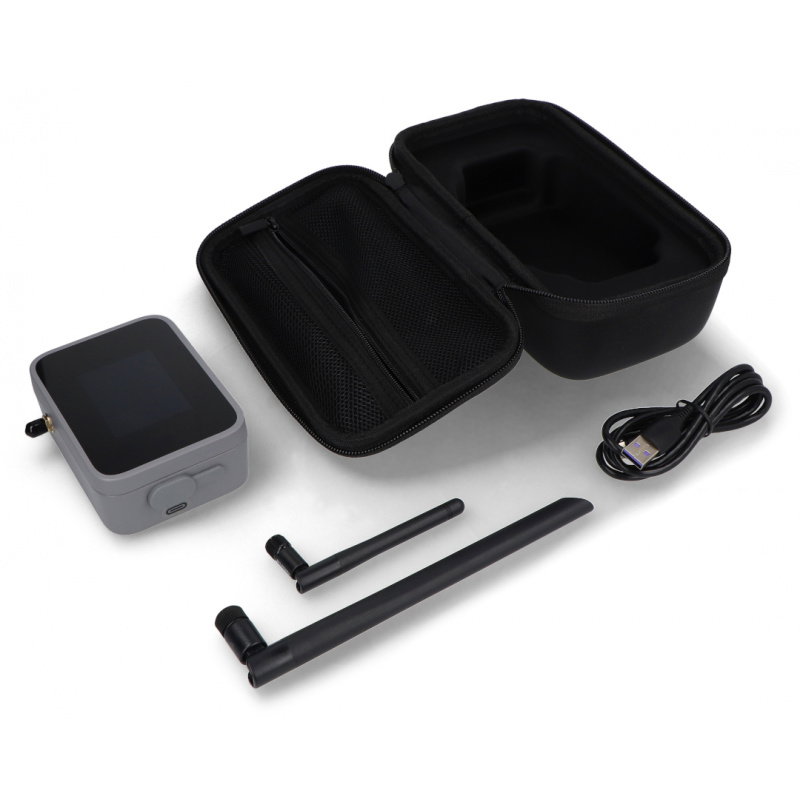

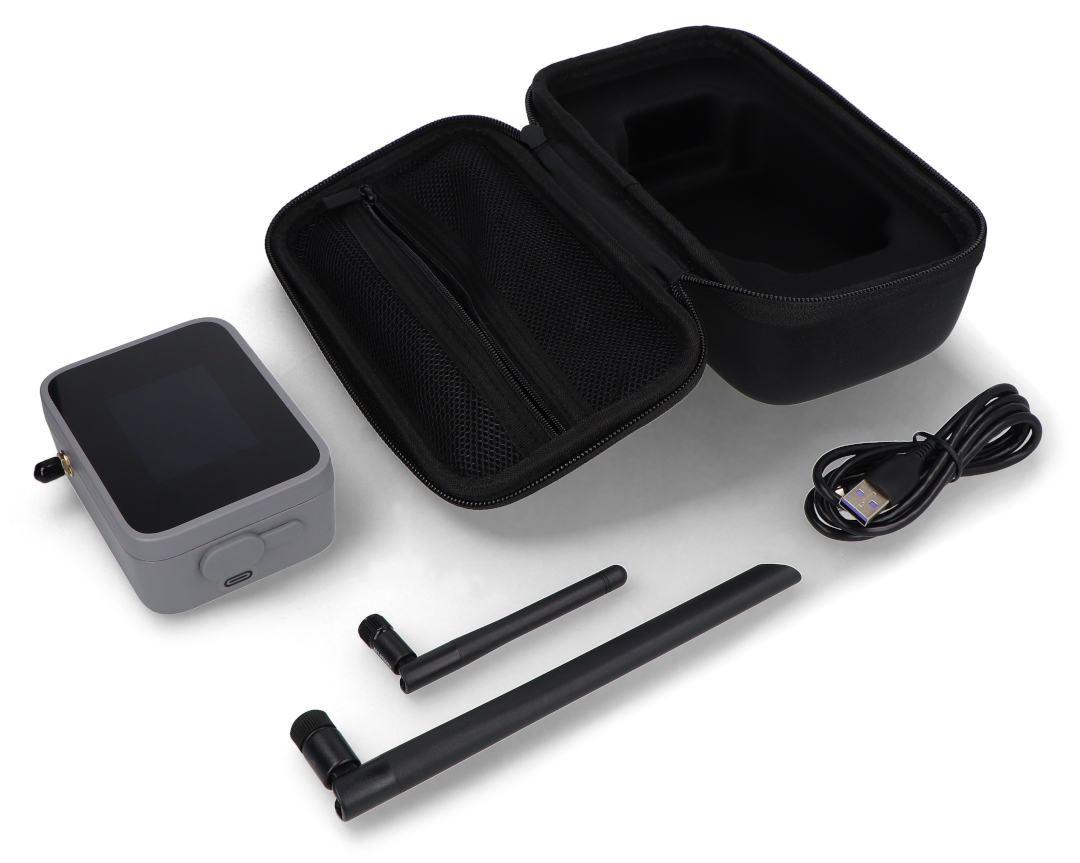

Inhalt des Sets
- 1x RAK10701-Plus Feldmessgerät
- 1x USB-Kabel
- 2x Antenne
- 1x Hülle
