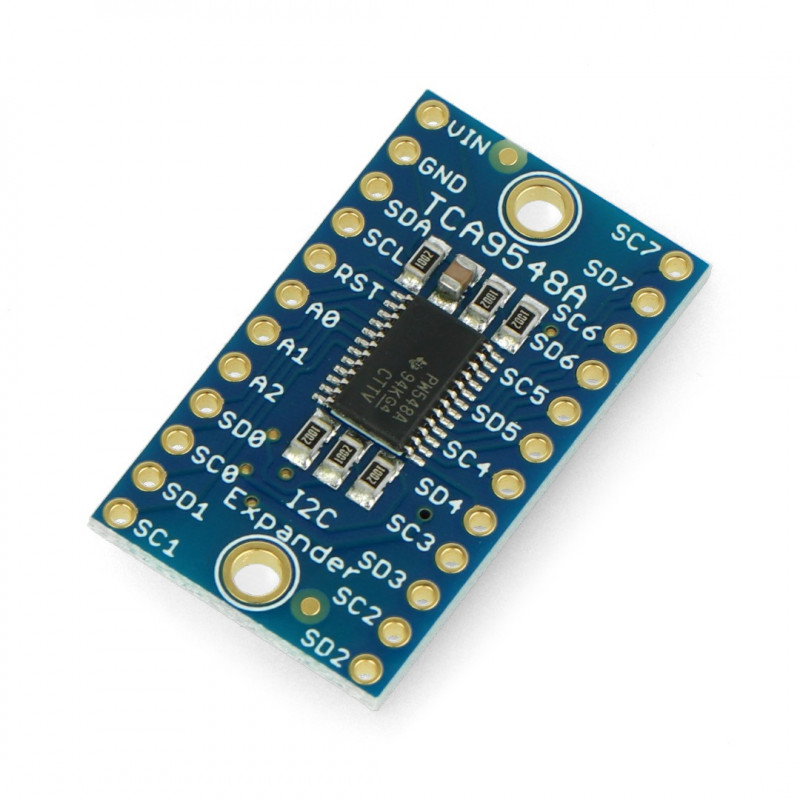

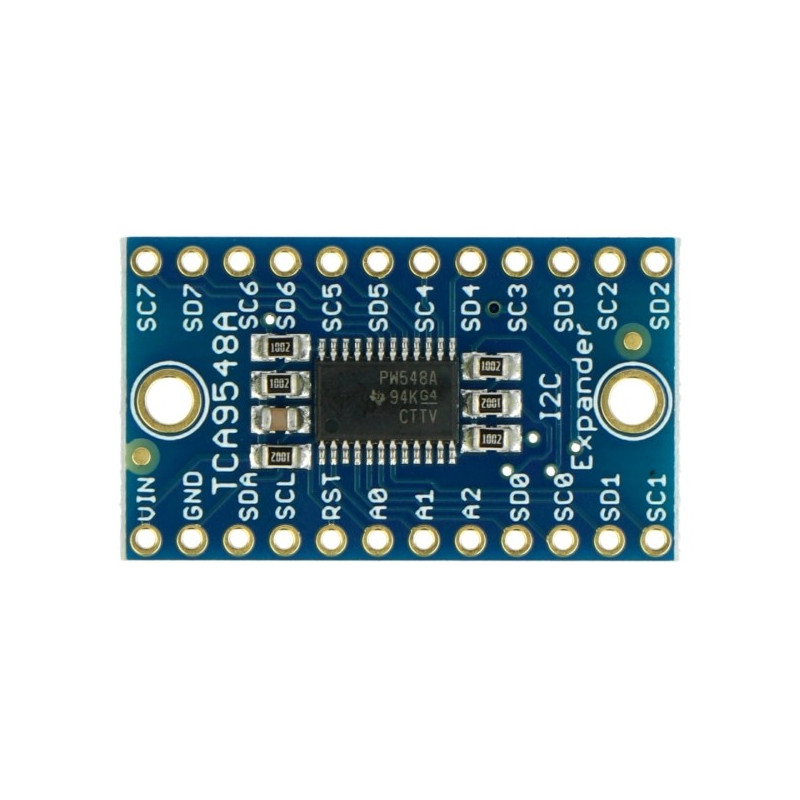

Produktbeschreibung: TCA9548A - Modul mit I2C-Multiplexer - Adafruit 2717
Das Modul mit dem Multiplexer TCA9548A ermöglicht den Anschluss von 8 separaten digitalen I2C-Bussen an eine Schnittstelle, die jeweils über separate Pins SDx (Datenleitung des x-Busses) und SCx (Taktleitung des x-Busses) verfügen. Das Gerät arbeitet mit einer Spannung von 3 V bis 5 V, der Ausgangs-I2C-Bus hat die Möglichkeit, die Adresse zu ändern.
| Das Produkt ist mit Arduino kompatibel Der Hersteller hat ein Benutzerhandbuch vorbereitet, das eine detaillierte Beschreibung des Geräts und ein Beispiel für die Verbindung mit Arduino enthält. |
TCA9548A - Modul mit I2C-Multiplexer - Adafruit 2717 .
Anschließen des Moduls

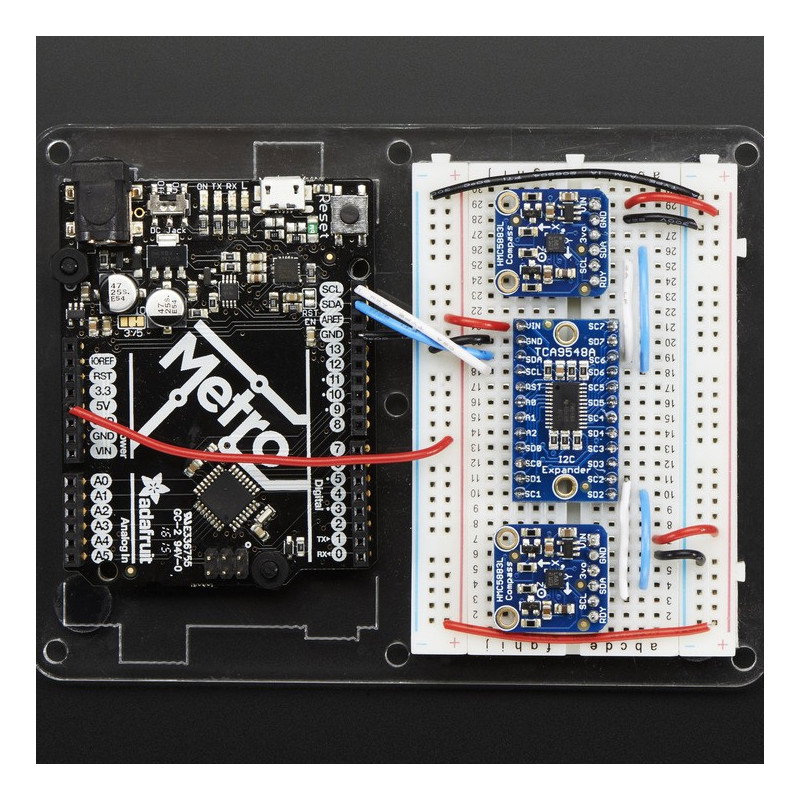

Leads sind Lötpads, die das Löten von Goldpin-Anschlüssen ermöglichen (2,54-mm-Raster - im Lieferumfang enthalten). Dank ihnen ist es möglich, das System über Kabel mit dem Steckbrett oder dem Hauptmodul (z. B. Arduino ) zu verbinden.

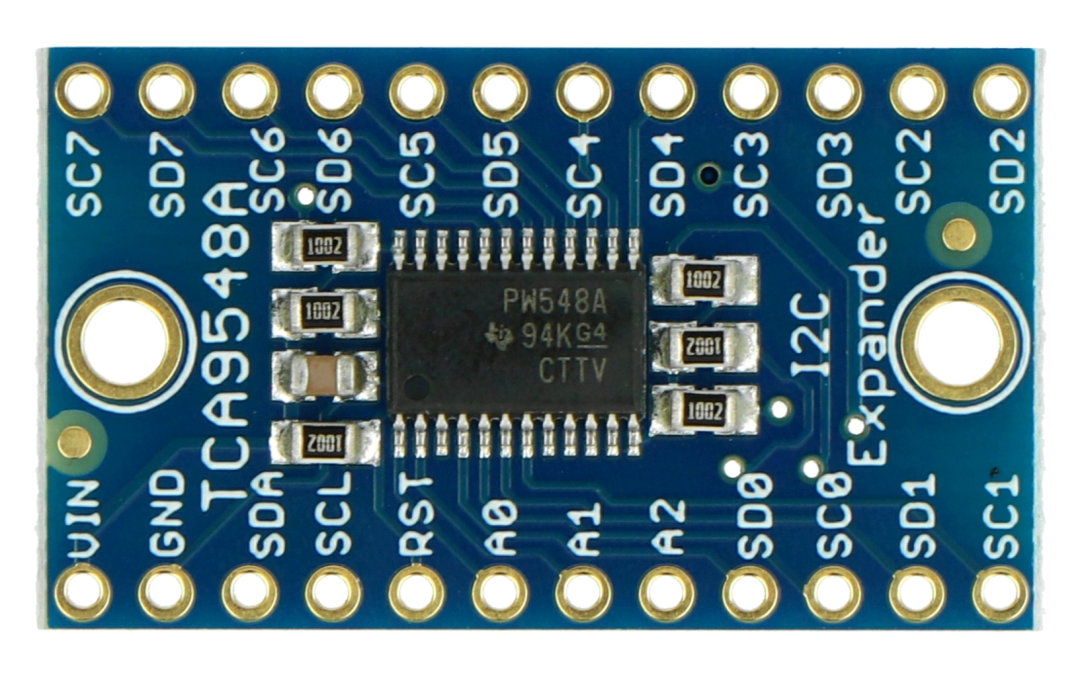

| Stift | Beschreibung |
|---|---|
| Fahrgestellnummer | Versorgungsspannung von 3 V bis 5 V. |
| Masse | Die Masse des Systems. |
| SCL | Die Taktleitung des Ausgangs- / Haupt-I2C-Busses. |
| SDA | Datenleitung des Ausgangs / Haupt-I2C-Bus. |
| RST | Reset aktiviert mit Low-Zustand. Standardmäßig wird es über einen Widerstand auf die VIN-Spannung hochgezogen. |

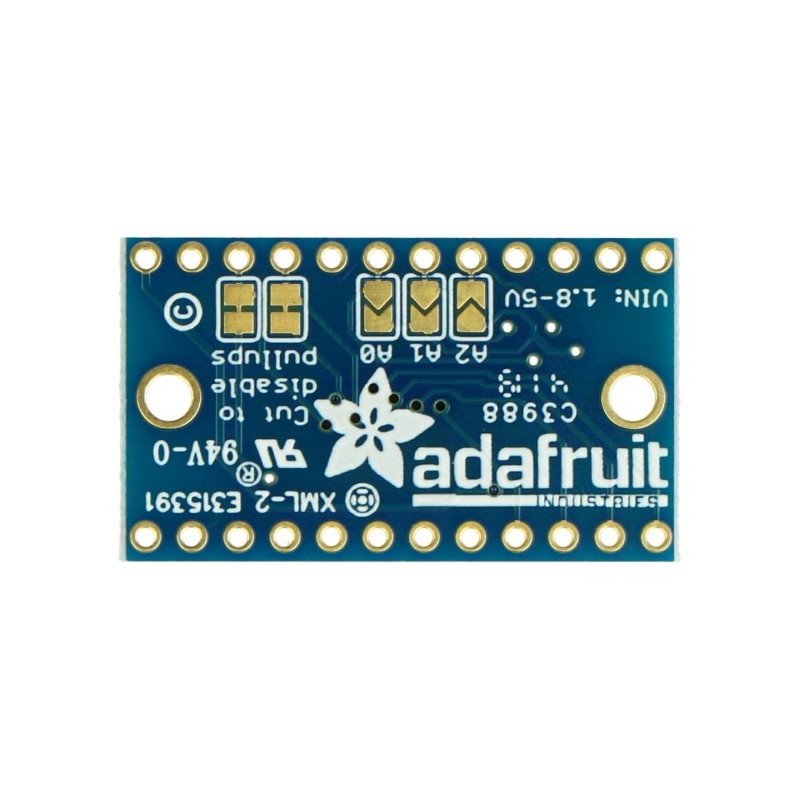

A0 A1 A2 | Ausgänge zum Ändern der Adresse des Haupt-I2C-Busses. Standardmäßig wird nach oben gezogen die Adresse 0x70 erstellt. Durch die Angabe des High-Status können Sie die Adresse im Bereich von 0x71 bis 0x77 ersetzen. |
| SCx | Taktleitungen von Eingangs- / Seiten- / gemultiplexten I2C-Bussen. |
| SDx | Eingang / Seite / gemultiplexte I2C-Datenleitungen. |
Spezifikation des Moduls mit dem I2C-Multiplexer
- Versorgungsspannung: 3 V bis 5 V
- Multiplexer: TCA9548A (Dokumentation)
- Eingangskommunikation: I2C-Bus
- Die Möglichkeit, die Adresse des Eingangs-I2C-Busses von 0x70 auf 0x77 zu ändern
- Es können 8 separate I2C-Busse geschaltet werden
- Fazit: Goldpin-Stecker 2,54 mm Raster (im Bausatz zum Selbstlöten enthalten)
- Fliesengröße: 31 x 18 x 3 mm
- Gewicht: ca. 2 g
Details in der technischen Dokumentation.
