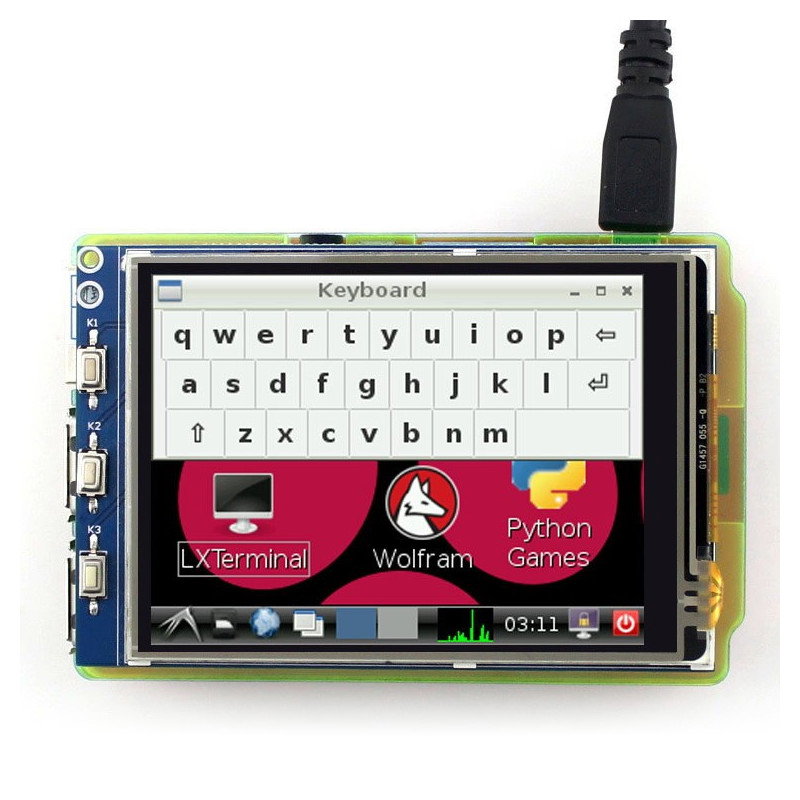

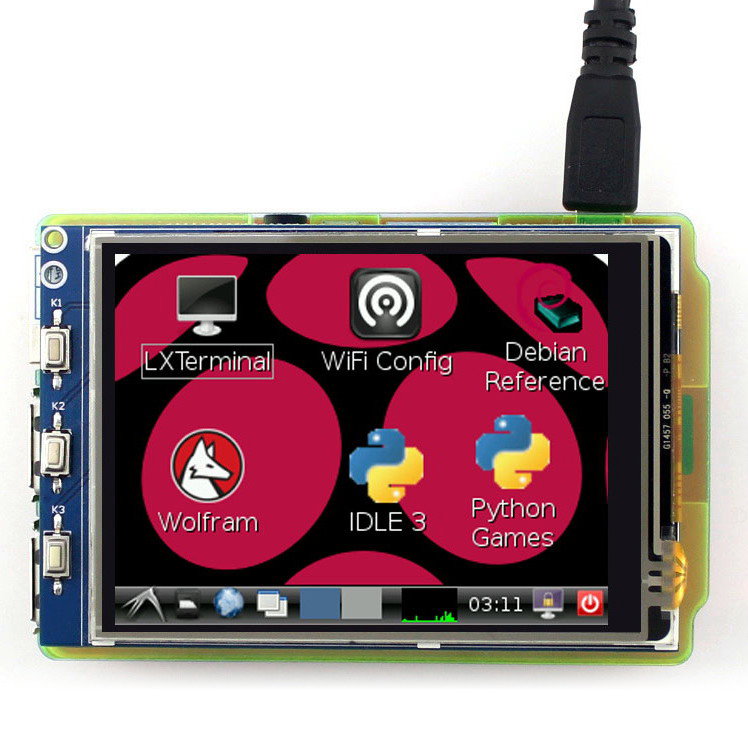

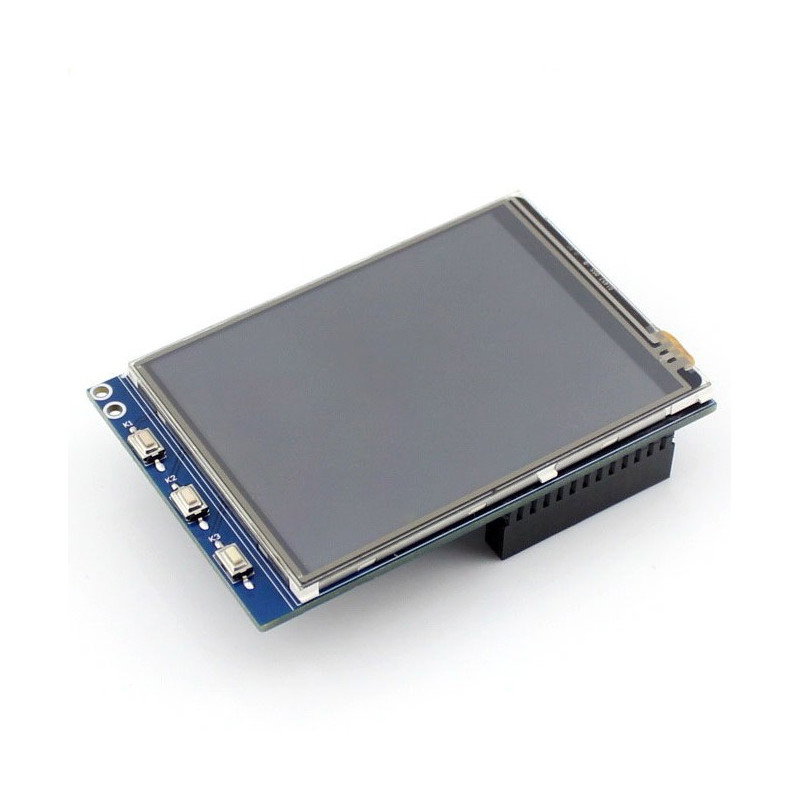

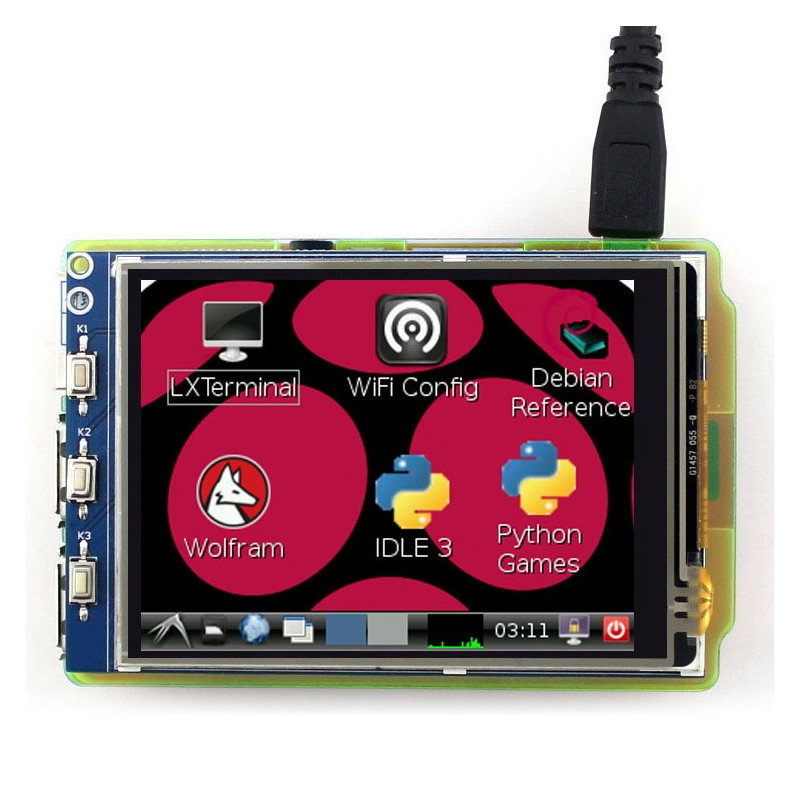

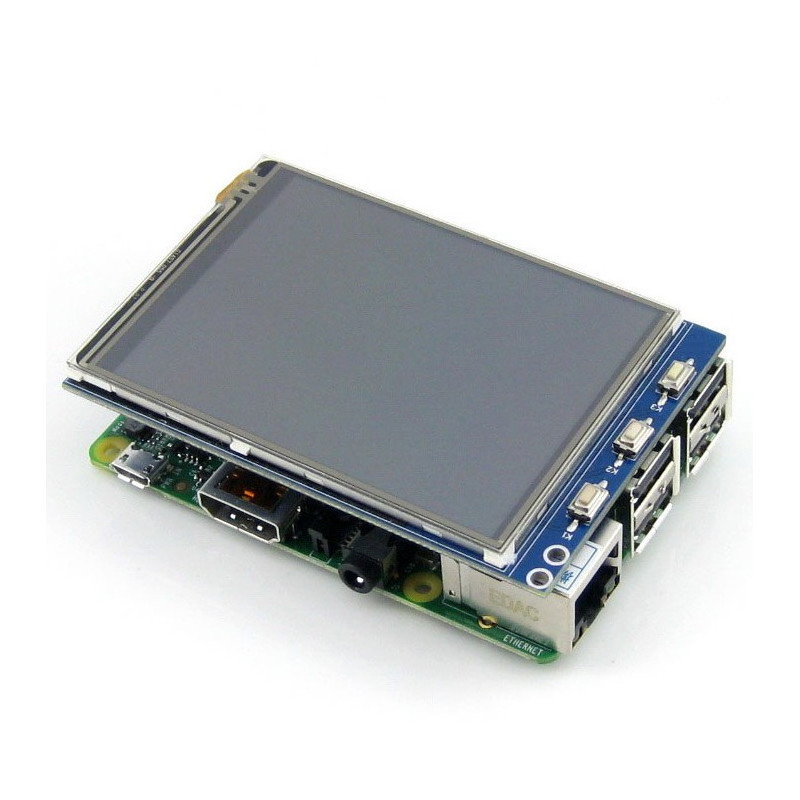

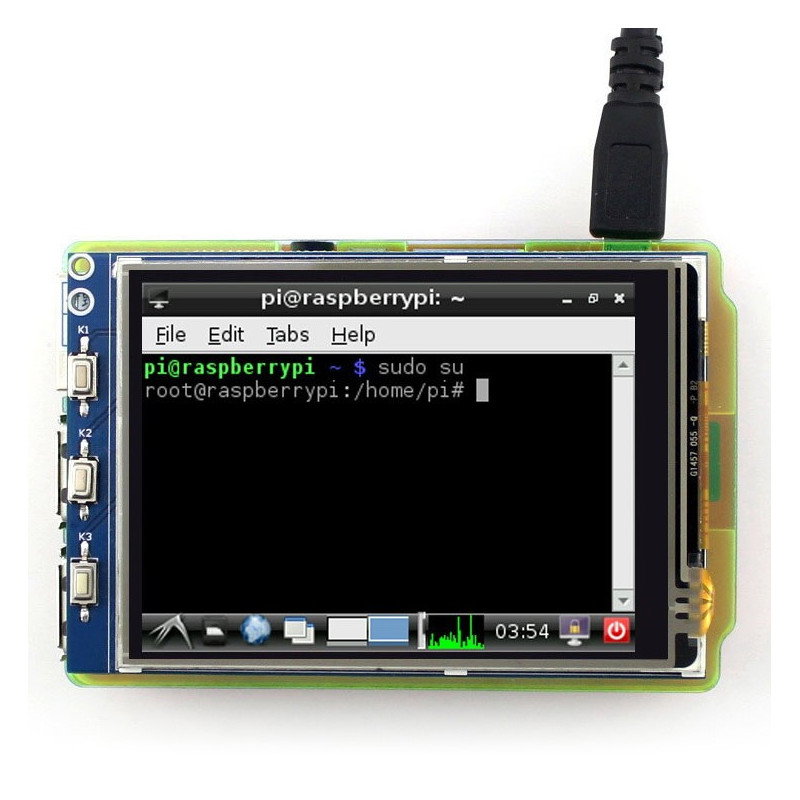

Produktbeschreibung: Waveshare B Touchscreen - resistives LCD TFT 3.2 '' 320x240px GPIO für Raspberry Pi 4B / 3B + / 3B / Zero
Touchscreen, resistiv 3,2" für Raspberry Pi mit einer Auflösung von 320 x 240 px. Funktioniert mit Raspberry Pi in Version 4B, 3B_ 3B, 2, B+, Zero und Zero W über GPIO-Pins - als Overlay für Minicomputer. Das Set enthält auch einen Stift zur Bedienung des Bildschirms.

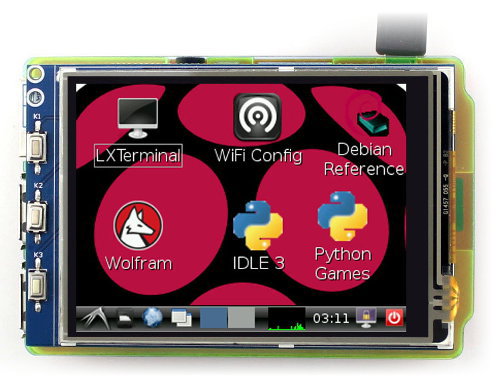

Das Gerät kommuniziert über die GPIO-Pins – als Overlay zum Minicomputer.

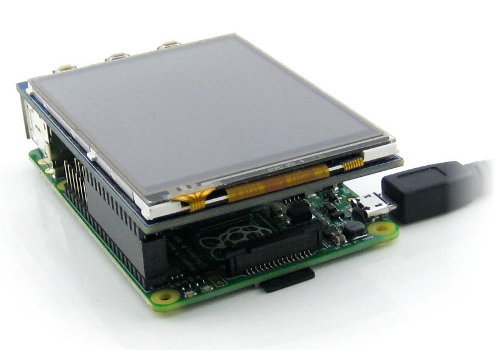

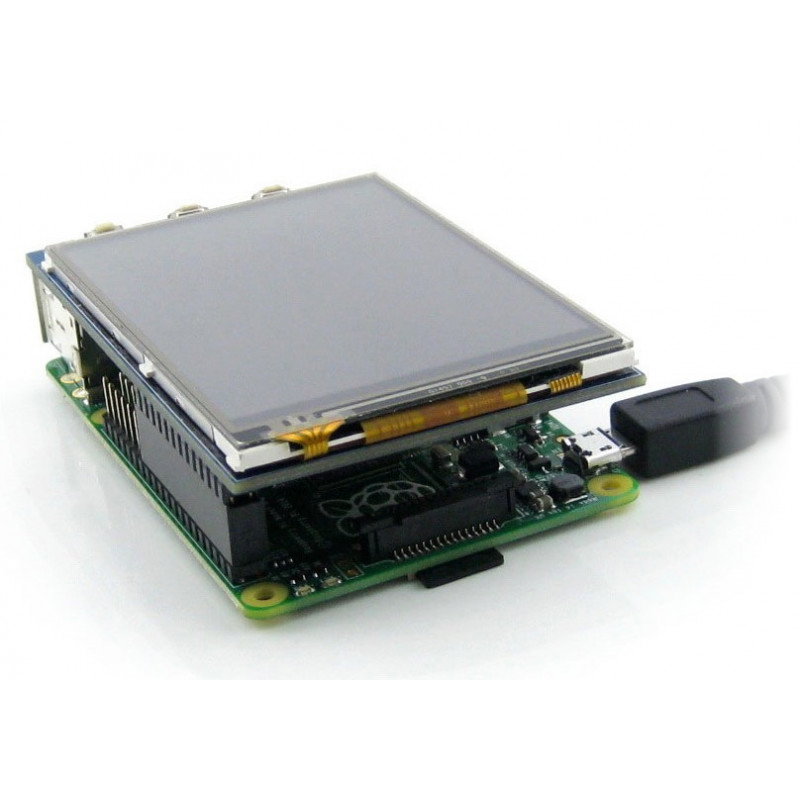

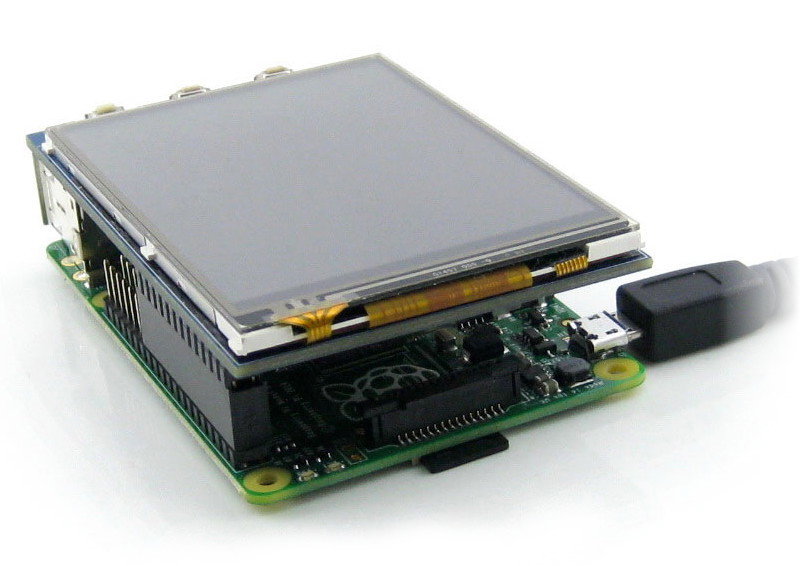

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi.
Verbindung mit dem Raspberry Pi
Um den Bildschirm auszuführen, legen Sie den Bildschirm auf die GPIO-Pins des Raspberry Pi.
Bildschirmsoftware
Der Hersteller hat das Betriebssystem mit installierten Treibern vorbereitet. Das System sollte mit einem geeigneten Programm, zB WinZip, entpackt und mit dem Programm Win32 Disk Imager auf die Karte hochgeladen werden.
|
Eine ausführliche Beschreibung zum Anschließen und Installieren von Treibern ohne Änderung des Raspberry-Pi-Systems und das Image des fertigen Systems finden Sie auf der Website des Herstellers . |
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
| 3, 5, 7, 8, 10, 22 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 11 | TP_IRQ | Unterbrechung vom Touchpanel. |
| 12 | SCHLÜSSEL1 | Taste. |
| 13 | RST | Zurücksetzen. |
| 15 | LCD_RS | Auswahl: Befehle oder Daten für das LCD-Panel. |
| 16 | SCHLÜSSEL2 | Taste. |
| 18 | TASTE3 | Taste. |
| 19 |
LCD_SI / TP_SPI |
SPI-Schnittstellendateneingang für Touchpanel und LCD-Bildschirm. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 23 |
LCD_SCK / TP_SCK |
SPI-Taktsignal für Touchpanel und LCD-Bildschirm. |
| 24 | LCD_CS | Chipauswahl für den LCD-Bildschirm. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |

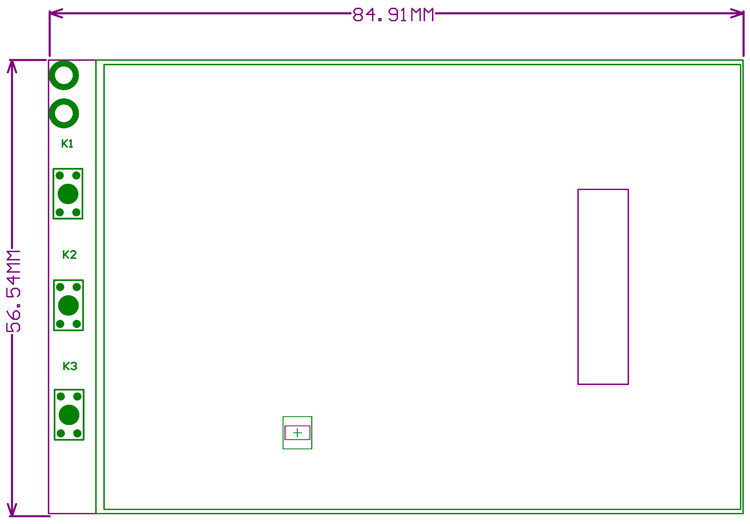

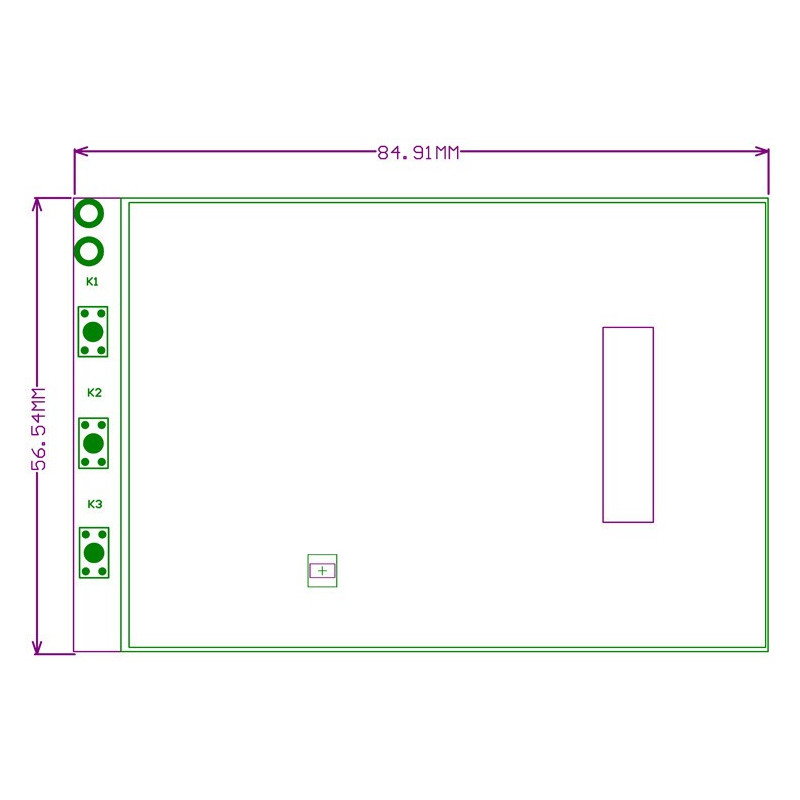

Außenmaße des Bildschirms.
Waveshare-Touchscreen-Spezifikation
- Typ: Touchscreen, resistiv
- Diagonale: 3,2 "
- Auflösung: 320 x 240 Pixel
- Funktioniert mit: Raspberry Pi Version 3, 2, B+, Zero und Zero W (funktioniert direkt mit dem System des Herstellers)
- Funktioniert auch mit allen HDMI-Geräten (Touch-Funktion dann nicht verfügbar)
- Bildschirmabmessungen: 85 x 56,5 mm
Satz enthält
- 3,2 "Touchscreen, resistiv
- Befestigungsschrauben
- Stift
3,5-Zoll-Touchdisplay für Raspberry Pi
Der vorgestellte 3,2-Zoll-TFT-LCD-320x240px-Touchscreen mit resistivem Tocuhpanel ist für Einplatinen-Minicomputer der Raspberry Pi 4B / 3B + / 3B / Zero-Serie konzipiert und mit einem 40-poligen GPIO-Anschluss ausgestattet.
Das Produkt hat die Form eines Raspberry Pi Hat, wodurch der Aufbau eines Systems mit einem Display einfach ist und keine Werkzeuge (einschließlich eines Lötkolbens) benötigt. Neben dem Touch-Panel stehen dem Benutzer auch drei physische Tasten am Rand der Overlay-Leiterplatte zur Verfügung.
Anschluss und Anwendungsbeispiele
Von den elf GPIO-Pins, die vom Waveshare Raspberry Pi Screen B Overlay verwendet werden, belegt der Bildschirm selbst nur 8 GPIO-Leitungen – die restlichen drei werden zur Bedienung der eingebauten Mikrotasten verwendet. Die Stromversorgung erfolgt ebenfalls über einen 40-poligen GPIO-Anschluss, sodass Sie sich beim Anschluss des Moduls an den Minicomputer keine Gedanken über das Verwechseln der Drähte machen müssen.
Touchscreen B - resistives LCD TFT 3.2'' 320x240px GPIO für Raspberry Pi 4B / 3B+ / 3B / Zero - Waveshare 9201 eignet sich perfekt für Prototypen- und didaktische Anwendungen, sowie für den Bau kleiner Steuer- und Messgeräte mit Raspberry Pi als klassisches eingebettetes System.
