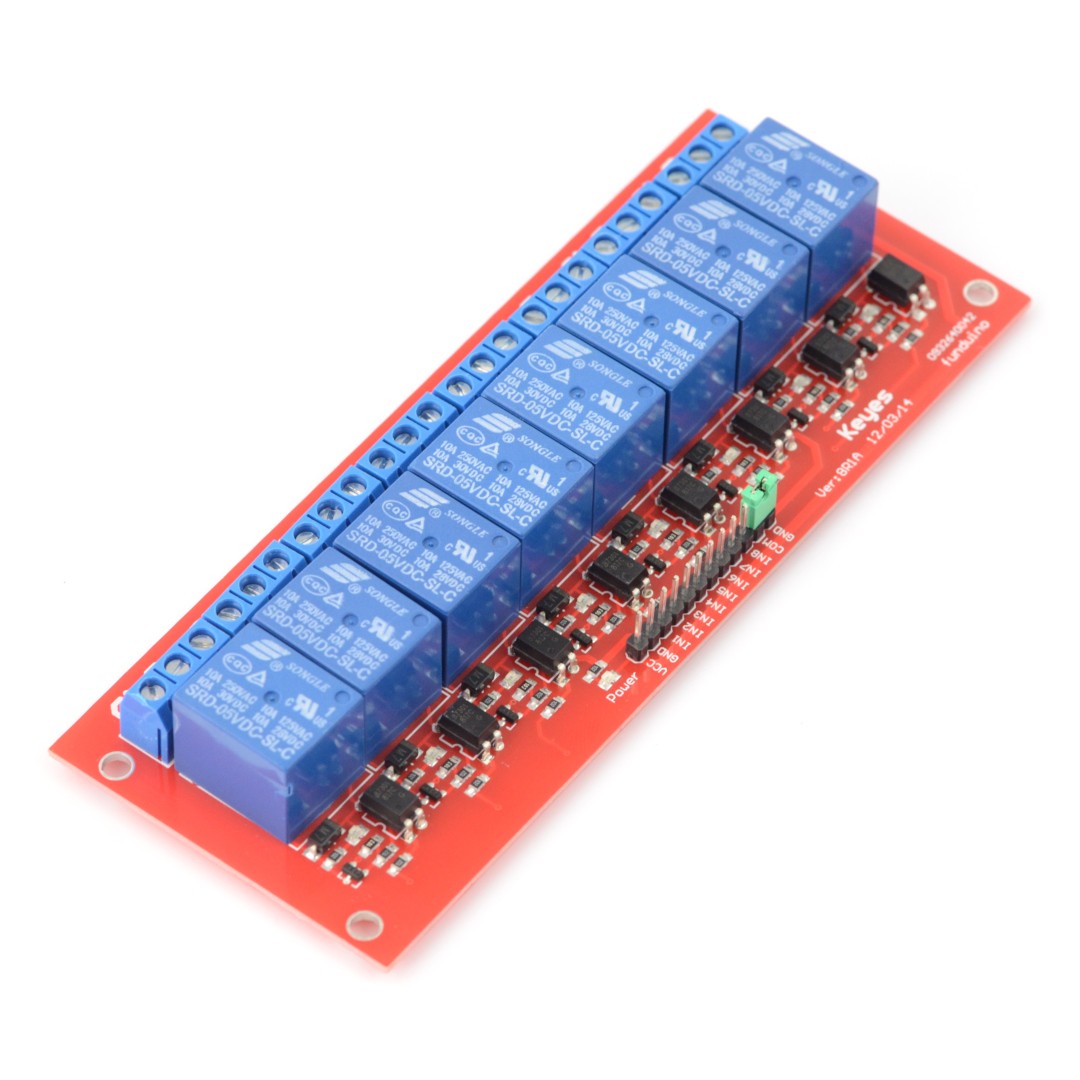

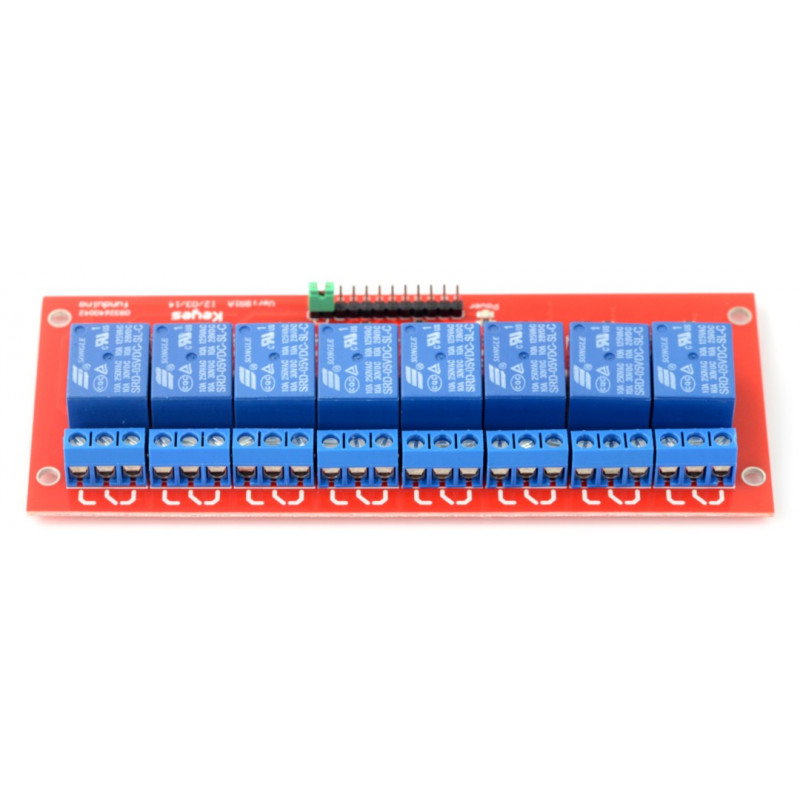

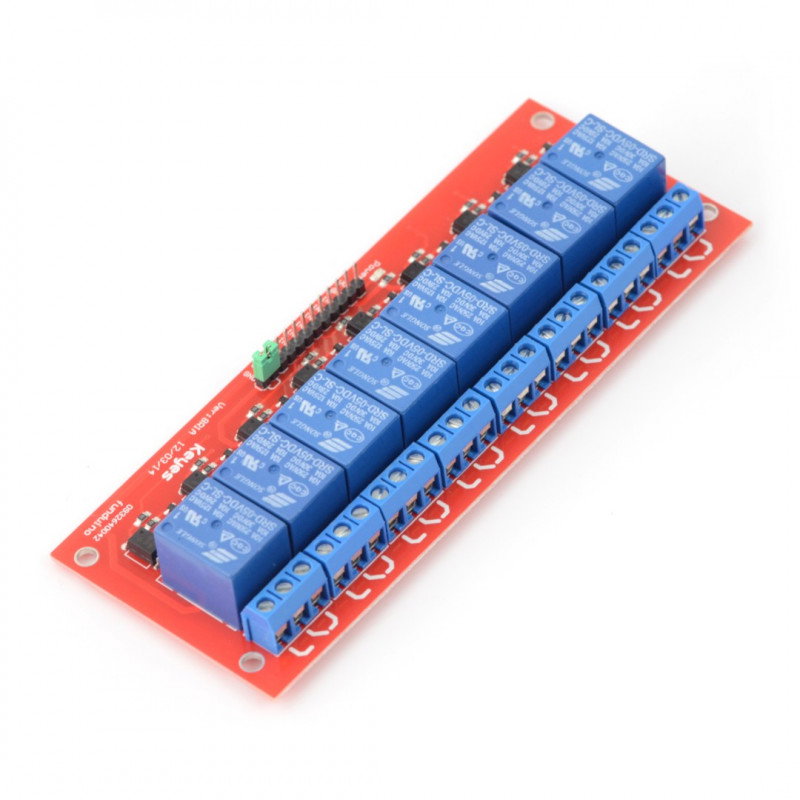

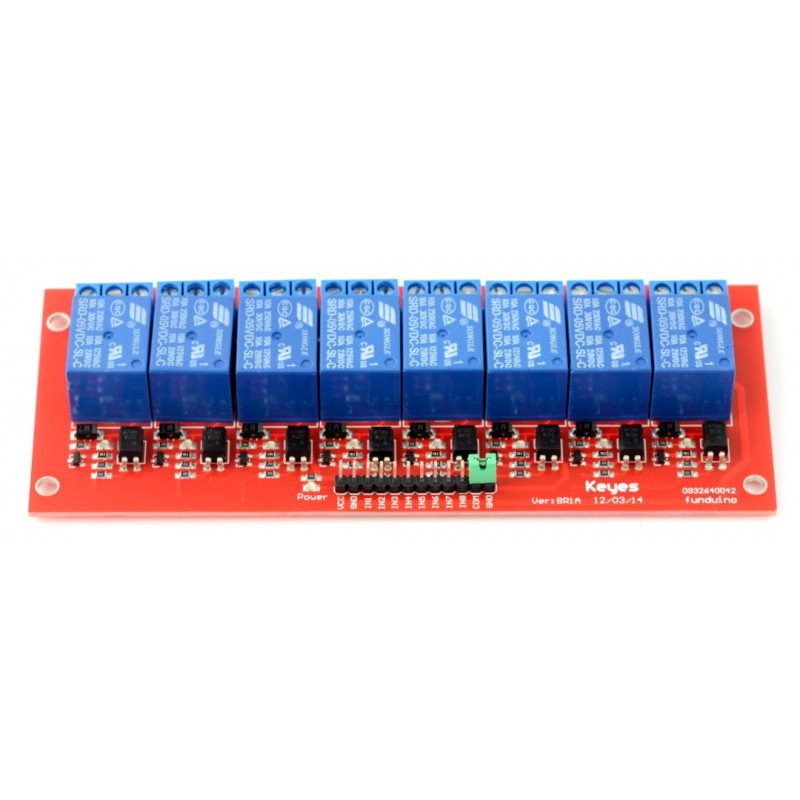

8-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule - rot
Das Modul ist mit acht Relais SRD-05 mit einer Spule ausgestattet, die mit einer Spannung von 5 V mit optoelektronischer Isolierung versorgt wird. Das System ermöglicht Ihnen die Steuerung von Aktuatoren über Mikrocontroller-Ports oder ein beliebiges Entwicklungskit .
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: 8-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 5 V Spule - red

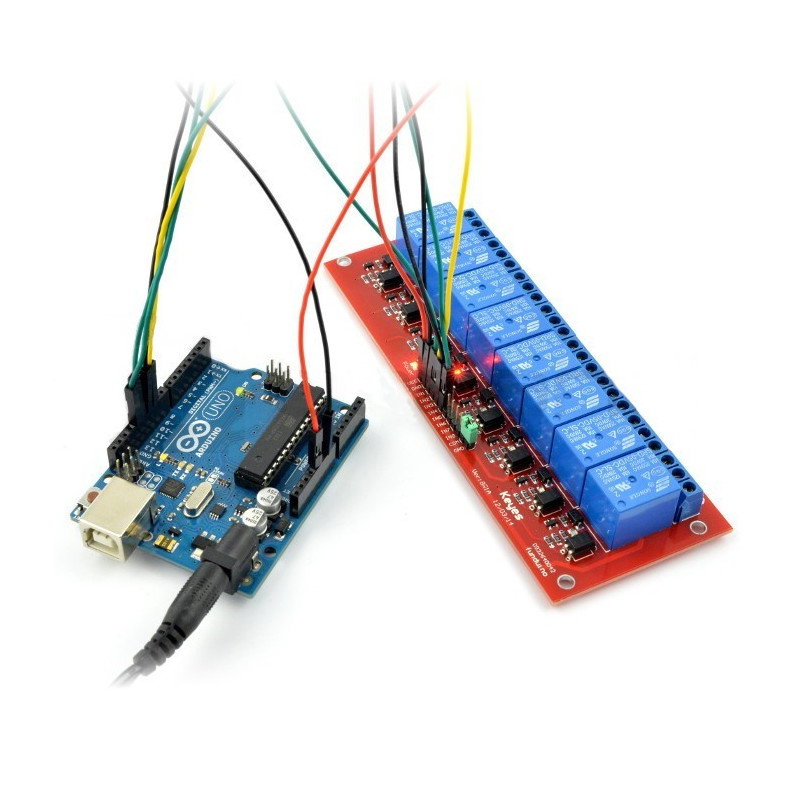

Mit dem Modul können Sie die Aktoren mit einem Stromverbrauch von bis zu 10 A über die Mikrocontroller-Ports oder ein beliebiges Entwicklungskit (einschließlich Arduino , Rasbperry Pi und STM32Discovery ) steuern. Die Optoisolation trennt das Steuersignal von dem Teil, der sich auf die Stromversorgung des Relais bezieht, und gewährleistet so die Sicherheit des Betriebs des Steuersystems.
Das Produkt ist mit Arduino kompatibel Zum Betrieb der Relais benötigen Sie lediglich ein digitales Steuersignal von den Arduino-Pins . |
8-Kanal-Relaismodul mit Optoisolation.
8-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule - red.
Verbindung
Für einen ordnungsgemäßen Betrieb reicht es aus, die Stromversorgung der Relaisspule und das digitale Steuersignal anzuschließen. Pins sind Standard -Goldpin-Streifen im Raster 2,54 mm, die den Anschluss mit gängigen Anschlusskabeln ermöglichen.
Das Relais hat die folgenden Ausgänge
- VCC - Stromversorgung des Optoisolators
- GND - die Masse des Systems
- IN1 ... IN8 - Relaissteuereingänge, high geschaltet
- COM GND-Jumper - verbindet die Masse des Systems mit der Masse der Optoisolatoren
- KF (ARK) -Anschlüsse - Relaiskontakte, angeschlossen wie auf der Modulplatine gezeigt.
Spezifikation des Relaismoduls
- VCC-Versorgungsspannung: 5V
- Aktiviert mit High-Zustand: min. 3,3 V
- Relais SRD-05VDC-SL-C ( Dokumentation )
- Spulenspannung: 5V
- Maximale Kontaktspannung: 250 V AC, 110 V DC *
- Maximalstrom: 10 A.
- Optoelektronische Trennung
- 8 LEDs
- 7 - Signalisierung der Aktivierung von Relais
- 1 - zeigt den Stromanschluss an
- Fliesenmaße 139 x 55 mm
- Gewicht: 118 gr
- Durchmesser der Befestigungslöcher: 3 mm
* Die maximale Berührungsspannung hängt von der Art der Last ab - Details in der Dokumentation, Tabelle 7. Kontaktbelastung.
Anwendungsbeispiele
- Beleuchtungssteuerung
- Der Treiber von Aktuatoren
- Schalter für elektrische Geräte, einschließlich Motoren
8-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule - red
Das 8-Kanal-Relaismodul mit Optoisolation - 10 A / 250 V AC-Kontakte - 5 V-Spule zeichnet sich durch eine Leistungsaufnahme von ca. 0,36 W bis ca. 0,51 W je nach Belastung aus. Das Anschließen der Geräte ist sehr einfach, und für noch mehr Einfachheit gibt es Pin-Beschreibungen auf der Platine.
Daher muss sich der Benutzer in diesem Stadium keine Sorgen machen, einen Fehler zu machen. Betriebstemperatur, bei der das Relaismodul arbeitet, reicht von -40 ℃ bis + 85 ℃. Die sichere Luftfeuchtigkeit liegt wiederum zwischen 45 % und 85 %.
8-Kanal-Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 5 V Spule - was ist sonst noch Wissenswertes über das Gerät?
Die maximale Anzahl elektrischer Verbindungen beträgt 30 / min und die mechanische Verbindung 300 / min. Der minimale Isolationswiderstand beträgt 100 MΩ (500 V DC). Das Gerät ist leicht und wiegt nur 10 g.
8-Kanal-Relaismodul mit Optoisolation - Kontakte 10 A / 250 V AC - Die 5-V-Spule zeichnet sich durch eine Spannungsfestigkeit zwischen Spule und Kontakt von 1500 V AC 50/60 Hz für eine Minute und zwischen den Kontakten in Höhe von aus 1000 V AC 50/60 Hz für eine Minute. Bei Bestromung der Spule mit Nennspannung beträgt die Mindestlebensdauer des Relais 107 (mechanischer Betrieb) und 105 (elektrisches Schalten).
Nützliche Links
| Name | Wert |
|---|---|
| Anzahl der Kanäle | 8 |
| Schnittstelle | Digitale Ein-/Ausgänge |
| Breite | 10 cm |
| Höhe | 2 cm |
| Tiefe | 19,5 cm |
| Gewicht | 0,122 kg |
