8-Kanal Relaismodul mit Optoisolation - 10A/250VAC Kontakte - 5V Spule - Blau
Das Modul ist mit acht Relais SRD-05 mit einer Spule ausgestattet, die mit einer Spannung von 5 V mit optoelektronischer Isolierung versorgt wird. Das System ermöglicht Ihnen die Steuerung von Aktuatoren über Mikrocontroller-Ports oder ein beliebiges Entwicklungskit .
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: 8-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 5 V Spule - blau
Mit dem Modul können Sie die Aktoren mit einem Stromverbrauch von bis zu 10 A über die Mikrocontroller-Ports oder ein beliebiges Entwicklungskit (einschließlich Arduino , Raspberry Pi und STM32Discovery ) steuern. Die Optoisolation trennt das Steuersignal von dem Teil, der sich auf die Stromversorgung des Relais bezieht, und gewährleistet so die Sicherheit des Betriebs des Steuersystems.
Anwendungsbeispiele
- Beleuchtungssteuerung
- Der Treiber von Aktuatoren
- Schalter für elektrische Geräte, einschließlich Motoren

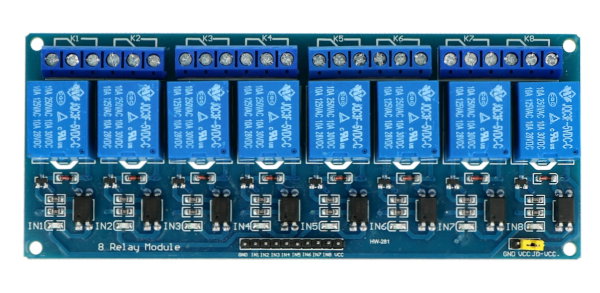

8-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 5 V Spule - blau.

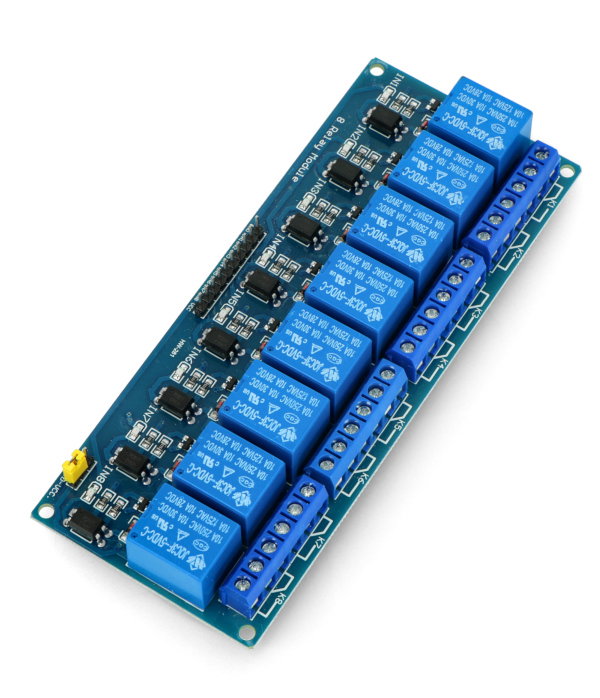

8-Kanal-Relaismodul mit Optoisolation.
Das Produkt ist mit Arduino kompatibel Um die Relais zu betreiben, benötigen Sie lediglich ein digitales Steuersignal von den Arduino-Pins . |
Verbindung
Für einen ordnungsgemäßen Betrieb reicht es aus, die Stromversorgung der Relaisspule und das digitale Steuersignal anzuschließen. Pins sind Standard -Goldpin-Leisten im Raster 2,54 mm, die den Anschluss mit gängigen Anschlusskabeln ermöglichen. Das Relais hat die folgenden Ausgänge
- VCC - Stromversorgung des Optoisolators
- GND - die Masse des Systems
- IN1 ... IN8 - Steuereingänge der Relais, eingeschaltet mit niedrigem Zustand
- JD-VCC-Jumper - verbindet die Stromversorgung der Relaisspule mit der Stromversorgung der Optoisolatoren
- KF (ARK) -Anschlüsse - Relaiskontakte, angeschlossen wie auf der Modulplatine gezeigt.
Spezifikation des 8-Kanal-Relaismoduls mit Optoisolation
- VCC-Versorgungsspannung: 5V
- Es wird durch den Low-Zustand eingeschaltet
- Steuersignal: min. 3,3 V
- Relais JQC-3FF-SZ ( Dokumentation )
- Spulenspannung: 5V
- Maximale Kontaktspannung: 250 VAC, 110 VDC *
- Maximalstrom: 10 A.
- Optoelektronische Trennung
- 8 LEDs signalisieren die Aktivierung der Relais
- Fliesenmaße 139 x 55 mm
- Gewicht: 118 gr
- Durchmesser der Befestigungslöcher: 3 mm
* Die maximale Berührungsspannung hängt von der Art der Belastung ab - Details in der Dokumentation , der Tabelle Kontaktdaten.
8-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule - blau
Das beschriebene 8-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule ist ein Gerät dessen Betriebstemperatur im Bereich von -40 ℃ bis + 85 ℃ liegt. Die sichere Luftfeuchtigkeit sollte im Bereich von 35 % bis 85 % liegen.
Ein wichtiger Vorteil für den Anwender ist die Anschlussfreundlichkeit, die sich aus der Platzierung von Beschreibungen aller Ausgänge auf der Platine ergibt. Auf diese Weise wird das Risiko eines falschen Anschlusses minimiert. Die Spannungsfestigkeit zwischen Spule und Kontakt beträgt 1500 VAC 50 / 60 Hz für eine Minute und zwischen den Kontakten 1000 VAC 50 / 60 Hz für eine Minute.
8-Kanal-Relaismodul mit Optoisolation - 10A / 250VAC-Kontakte - 5V-Spule - blau - weitere Informationen
Die Leistungsaufnahme des Geräts beträgt etwa 0,36 W bis etwa 0,51 W. 8-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V blaue Spule zeichnet sich durch ein geringes Gewicht aus, nur 10 g.
Die anderen Parameter lauten wie folgt: Die maximale Anzahl elektrischer Verbindungen beträgt 30 / min und die maximale Anzahl mechanischer Verbindungen 300 / min. Der minimale Isolationswiderstand beträgt 100 MΩ (500 VDC).
Nützliche Links
| Name | Wert |
|---|---|
| Anzahl der Kanäle | 8 |
| Schnittstelle | Digitale Ein-/Ausgänge |
| Breite | 8,5 cm |
| Höhe | 1,8 cm |
| Tiefe | 18,5 cm |
| Gewicht | 0,095 kg |
Bei Bestellungen ab 100,00 € übernehmen wir die Versandkosten, unabhängig vom gewählten Versanddienst. Gilt für die Lieferung nach: Deutschland.
GLS
2-3 Tage
ab 4,69 €
DHL
2-3 Tage
ab 4,99 €
Hermes
2-4 Tage
ab 4,99 €
Ambro Express (Frei Bordsteinkante)
2-4 Tage
ab 60,00 €
Ambro Express (Frei Wohnungstür)
2-4 Tage
ab 100,00 €
Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.
30 Tage Rückgaberecht, ohne Angabe von Gründen
Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).
Reklamationen
Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.
Frage: Bitte teilen Sie mir mit, wie die tatsächlichen Abmessungen der Platine und der Abstand der Befestigungslöcher sind. Ich frage, weil ich Ständer für TH35 vorbereitet habe und ich habe festgestellt, dass die Module in ähnlichen, aber unterschiedlichen Abmessungen kommen
Abstand der Befestigungslöcher: 50 x 132 mm
