Produktbeschreibung: RP2350-USB-A - Mini-Entwicklungsboard mit RP2350A Mikrocontroller - Waveshare 30274
Das RP2350-USB-A Board kombiniert Flexibilität und Rechenleistung. Es basiert auf dem RP2350A Mikrocontroller, der von Raspberry Pi entwickelt wurde und über zwei Architekturen verfügt: Dual-Core ARM Cortex-M33 und Dual-Core Hazard 3 RISC-V, die mit bis zu 150 MHz getaktet sind. Eingebauter 2 MB Flash-Speicher und 520 kB SRAM ermöglichen die Entwicklung von fortgeschrittenen Anwendungen. Das Modul bietet 15 Multifunktions-GPIO-Pins, SPI-, I2C- und UART-Schnittstellen, 12-Bit-ADCs, 14 PWM-Kanäle und eine programmierbare PIO zur Unterstützung kundenspezifischer Peripherie. Das Board unterstützt Drag-and-Drop-Programmierung über USB, Arduino IDE-Unterstützung und C/C++-Sprachen. Die integrierte RGB-LED des WS2812 ermöglicht die Anzeige des Gerätestatus. Das Gesamtdesign ist kompakt und damit ideal für Projekte mit begrenztem Platzangebot.

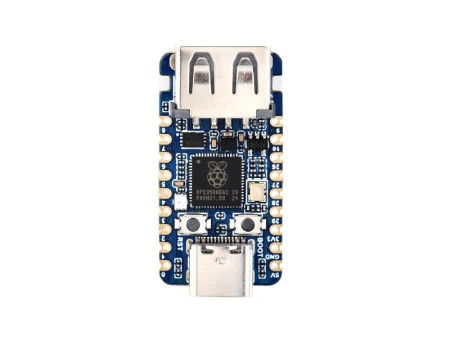

RP2350-USB-A Mini-Entwicklungsplatine - Waveshare 30274.
Das RP2350-USB-A Board kombiniert Flexibilität und Rechenleistung.Besondere Merkmale
- Leistungsstarker und vielseitiger Mikrocontroller: Der RP2350A kombiniert einen Dual-Core ARM Cortex-M33 und einen Dual-Core Hazard3 RISC-V mit bis zu 150 MHz für hohe Leistung in anspruchsvollen Anwendungen
- Integrierte USB-Anschlüsse: Das Board verfügt über einen USB-Typ-C-Anschluss für die Programmierung und Stromversorgung sowie einen USB-Typ-A-Anschluss für den Anschluss von Geräten oder als Host
- Großzügiger Speicher: 2 MB Flash-Speicher und 520 kB SRAM ermöglichen dem Board die Unterstützung umfangreicher Projekte und Datenspeicherung
- Umfangreiche Kommunikationsschnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADCs und 14 PWM-Kanäle ermöglichen den Anschluss mehrerer Geräte und Sensoren
- Eingebaute WS2812 RGB-LED: zeigt den Systemstatus an und gibt visuelles Feedback zum Betrieb der Karte
- Energiesparmodi: Sleep und Dormant ermöglichen Stromeinsparungen bei Anwendungen, die einen geringen Stromverbrauch erfordern

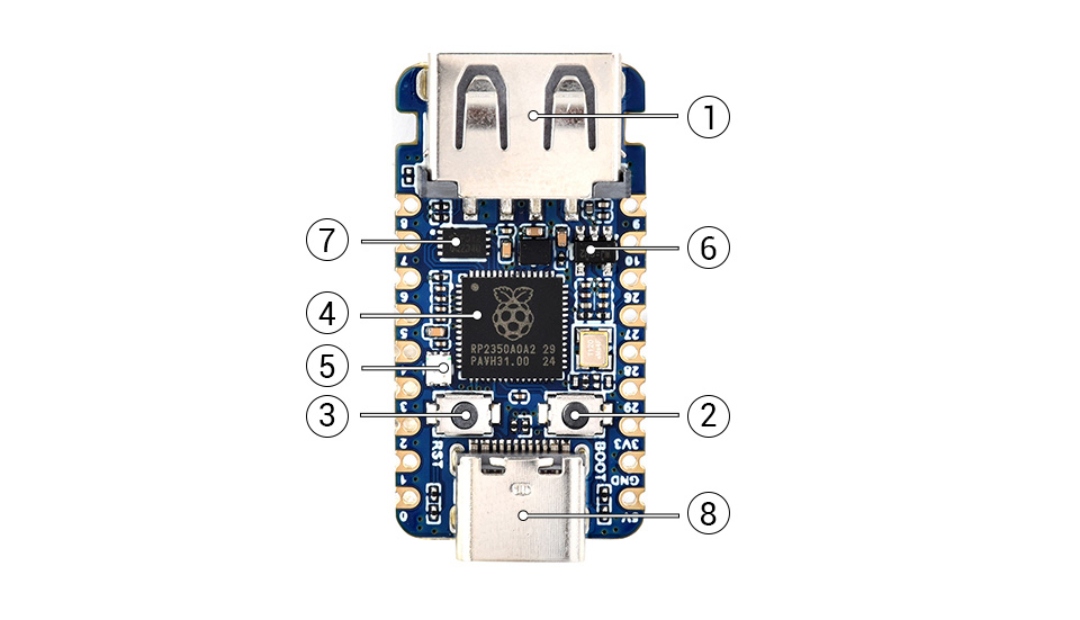

PCB-Layout
- USB-Anschluss Typ A
- BOOT-Taste
- RESET-Taster
- RP2350A-Mikrocontroller
- RGB-LED
- Spannungsregler RT9013-33GB
- Flash-Speicher
- USB-Typ-C-Anschluss für die Programmierung
Die Anordnung der Komponenten auf dem RP2350-USB-A Board.
Das Gesamtdesign ist kompakt und damit ideal für Projekte mit begrenztem Platzangebot.Technische Daten des Boards
- Mikrocontroller: RP2350A
- Prozessor: Dual-Core ARM Cortex-M33 + Dual-Core Hazard3 RISC-V
- Taktung: 150 MHz
- Speicher:
- Flash: 2 MB
- SRAM: 520 kB
- USB-Anschlüsse: USB Typ A und USB Typ C
- Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 14x PWM, 12x PIO, 15x GPIO
- Zusätzliche Funktionen: Temperatursensor, On-Chip-Uhr und -Timer, beschleunigte Gleitkomma-Bibliotheken
- Abmessungen: 33 x 17,5 mm
Inhalt des Kits
- 1x RP2350-USB-A Entwicklungsplatine
