Touchscreen A - resistives LCD TFT 3,5 '' 320x480px GPIO für Raspberry Pi 4/3/2 / B + / Zero - Waveshare 9904
Waveshare Touchscreen, resistiv 3,5" für Raspberry Pi mit einer Auflösung von 320 x 480 px. Funktioniert mit Raspberry Pi in Version 4B, 3B+, 3B, 2B, B+, Zero und Zero W über GPIO-Pins.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.

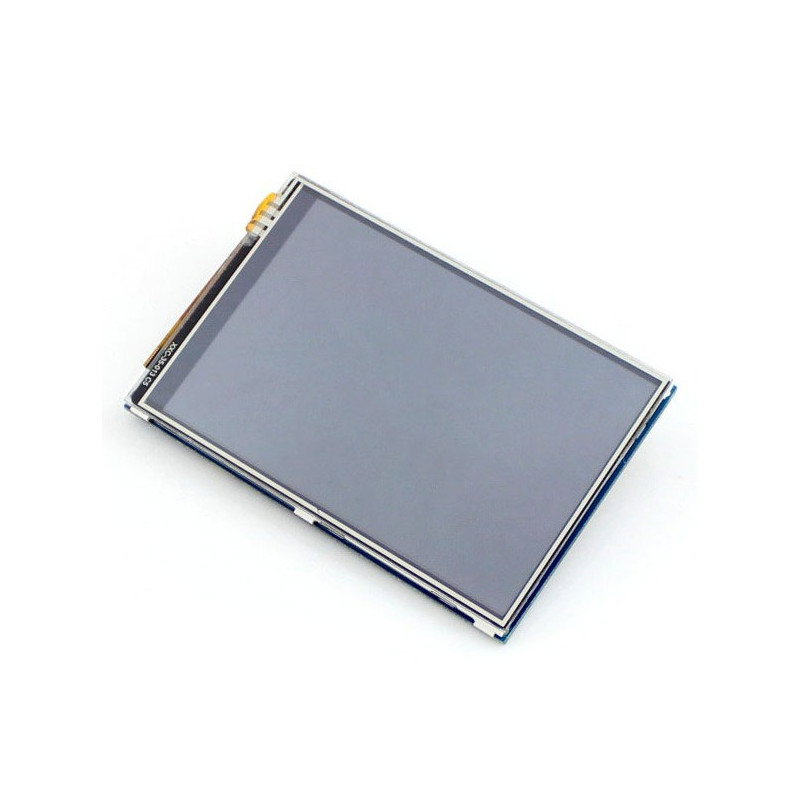

Produktbeschreibung: Waveshare A Touchscreen - resistives LCD TFT 3,5'' 320x480px GPIO für Raspberry Pi 4/3/2/B+/Zero
Touchscreen, resistiv 3,5" für Raspberry Pi mit einer Auflösung von 320 x 480 px. Funktioniert mit Raspberry Pi in Version 4B, 3B+, 3B, 2B, B+, Zero und Zero W über GPIO-Pins - als Overlay für Minicomputer.

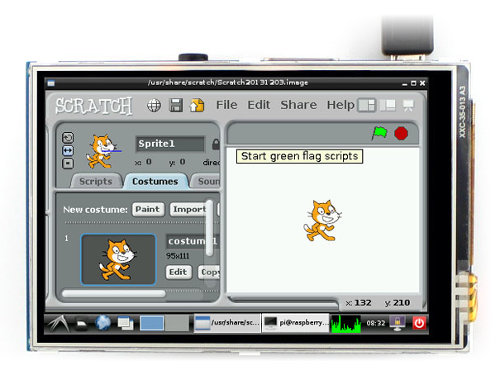

Das Gerät kommuniziert über die GPIO-Pins – als Overlay zum Minicomputer. Raspberry Pi nicht enthalten.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

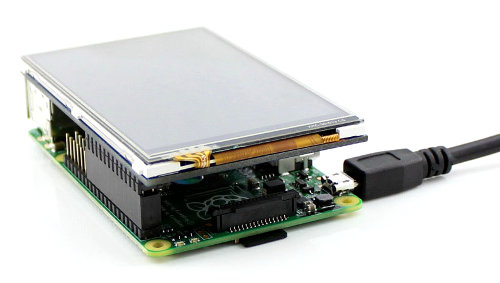

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi.
Verbinden des Bildschirms mit dem Raspberry Pi
Um den Bildschirm auszuführen, legen Sie den Bildschirm auf die GPIO-Pins des Raspberry Pi.

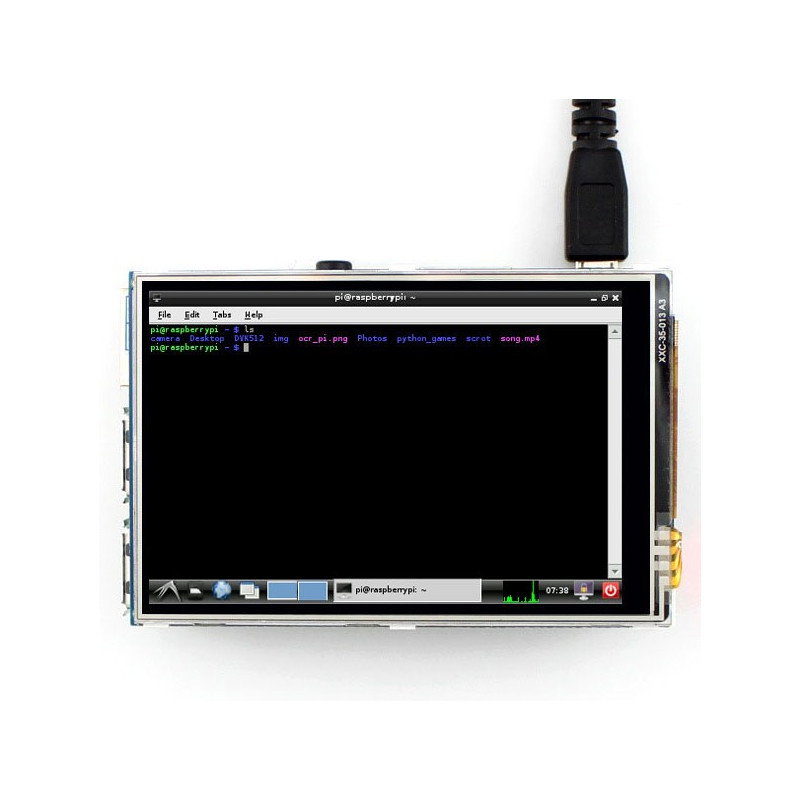

Touchscreen-Software
Der Hersteller hat das Betriebssystem mit installierten Treibern vorbereitet. Das System sollte mit einem geeigneten Programm, zB WinZip, entpackt und mit dem Programm Win32 Disk Imager auf die Karte hochgeladen werden.
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
Eine ausführliche Beschreibung des Anschlusses und der Installation von Treibern ohne Änderung des Raspberry-Pi-Systems sowie das Image des fertigen Systems finden Sie auf der Herstellerseite |

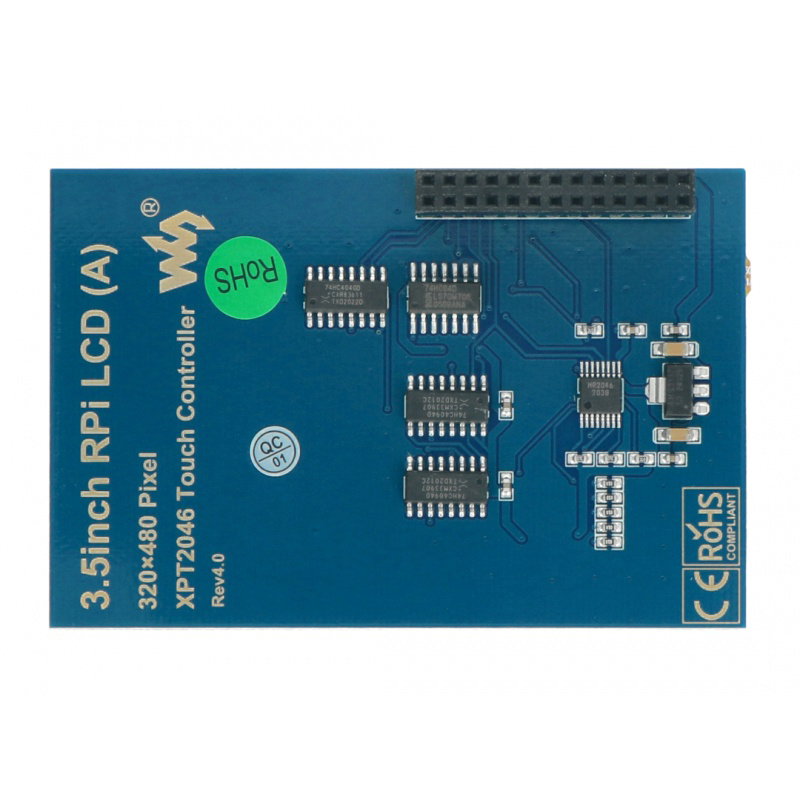

GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
3, 5, 7, 8, 10, 12,13,15,16 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 11 | TP_IRQ | Unterbrechung vom Touchpanel. |
| 18 | LCD_RS | Auswahl: Befehle oder Daten für das LCD-Panel. |
| 19 | LCD_SI / TP_SPI | SPI-Schnittstellendateneingang für Touchpanel und LCD-Bildschirm. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 | RST | Zurücksetzen. |
| 23 | LCD_SCK / TP_SCK | SPI-Taktsignal für Touchpanel und LCD-Bildschirm. |
| 24 | LCD_CS | Chipauswahl für den LCD-Bildschirm. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |

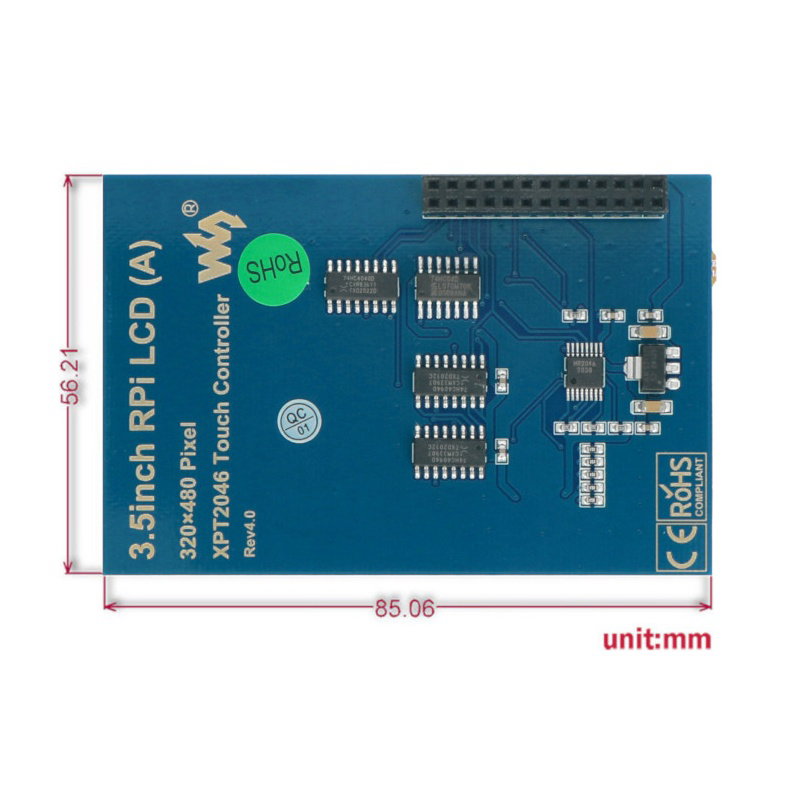

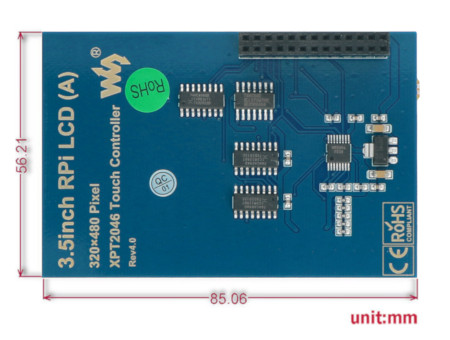

Außenmaße des Bildschirms.
Waveshare-Touchscreen-Spezifikation
- Typ: Touchscreen, resistiv
- Diagonale: 3,5 "
- Auflösung: 320 x 480 Pixel
- SPI-Kommunikation
- Funktioniert mit: Raspberry Pi Version 4B, 3B+, 3B, 2B, B+, Zero und Zero W (funktioniert direkt mit dem System des Herstellers )
- Bildschirmabmessungen: 85 x 56,5 mm
Satz enthält
- 3,5 "Touchscreen, resistiv
- Befestigungsschrauben

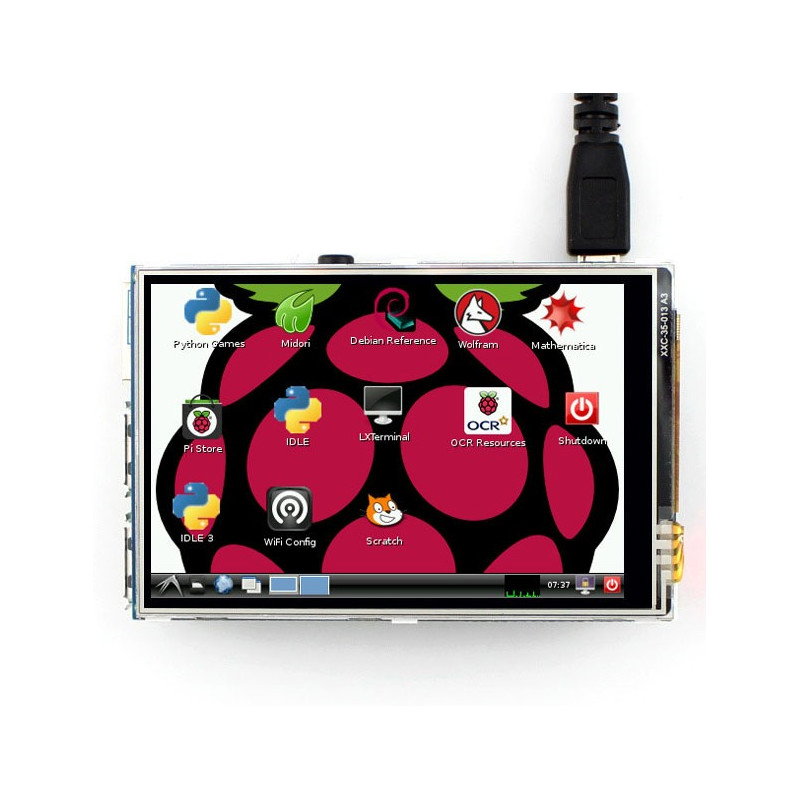

Kompaktes Grafikdisplay für Raspberry Pi
Touchscreen A - resistives LCD TFT 3,5 '' 320x480px GPIO für Raspberry Pi 4/3/2 / B + / Zero - Waveshare 9904 verwendet im Gegensatz zu den meisten für "Himbeere" ausgelegten Displays eine parallele Schnittstelle in Form einer GPIO-Leitung, ohne Verwendung der HDMI- oder DSI-Anschlüsse.
Mit dieser Lösung können Sie den Touchscreen des Raspberry Pi direkt über der Platine des Minicomputers montieren , ohne dass Verbindungskabel erforderlich sind. Das Overlay nutzt die Abmessungen des Minicomputers effektiv aus und stellt dem Benutzer eine grafische Oberfläche von 3,5 Zoll mit einer Auflösung von 320 x 480 px zur Verfügung.

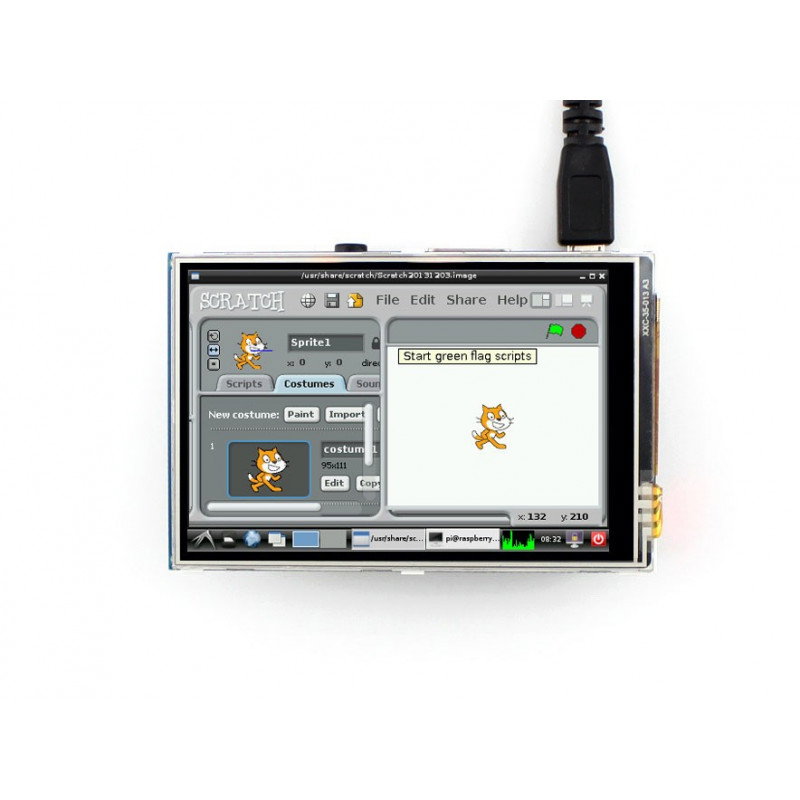

Starten Sie den Raspberry Pi-Bildschirm
Der Hersteller stellt ein Betriebssystem-Image mit vorgefertigten Treibern für den Bildschirmbetrieb zur Verfügung, sodass ein mühsames „Durchwühlen“ der Katalognotizen der im Overlay verwendeten integrierten Schaltkreise und das eigenständige Programmieren der Kommunikation mit dem Display entfällt.
Im Set sind zusammen mit dem LCD TFT 3,5 '' 320x480px Waveshare 9904 Touchscreen passende Befestigungsschrauben enthalten, die eine sichere Befestigung des Displays an den Löchern in der Minicomputer-Leiterplatte ermöglichen. Der Verzicht auf Verbindungskabel zwischen dem Shield und dem Raspberry Pi ermöglicht einen einfachen Einbau des fertigen Geräts in das Gehäuse und erhöht die Zuverlässigkeit des Systems erheblich.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 3,50 '' |
| Bildschirm - Schnittstelle | GPIO |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 480x320px |
| Breite | 8 cm |
| Höhe | 10 cm |
| Tiefe | 2 cm |
| Gewicht | 0,073 kg |
