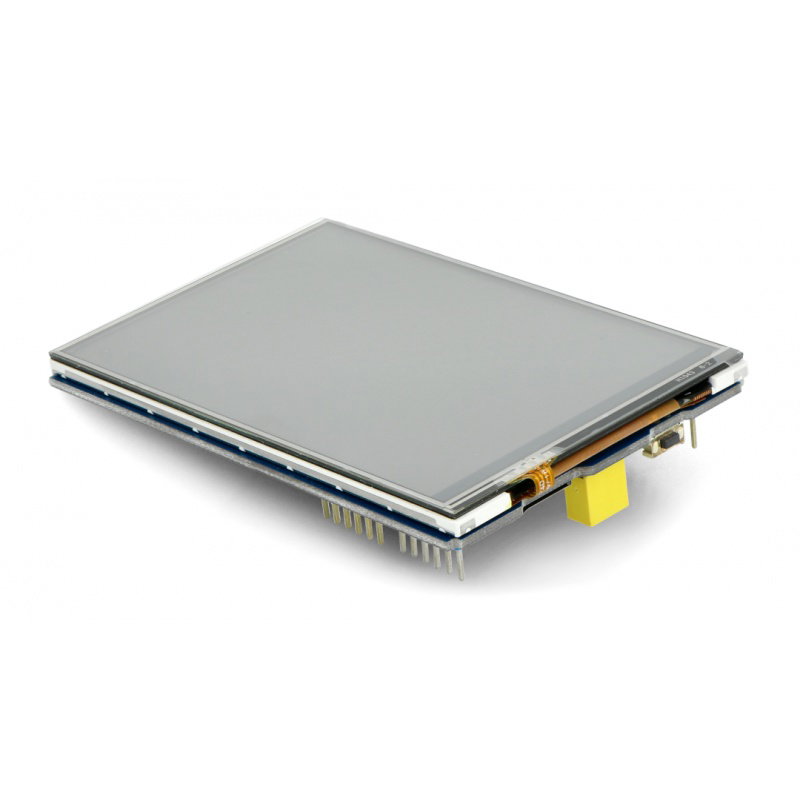

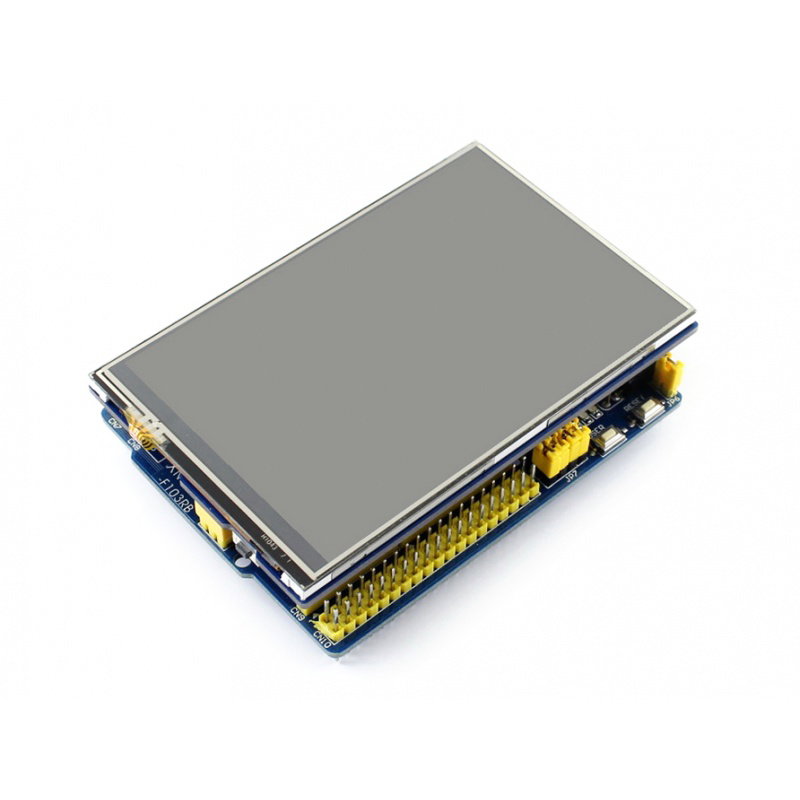

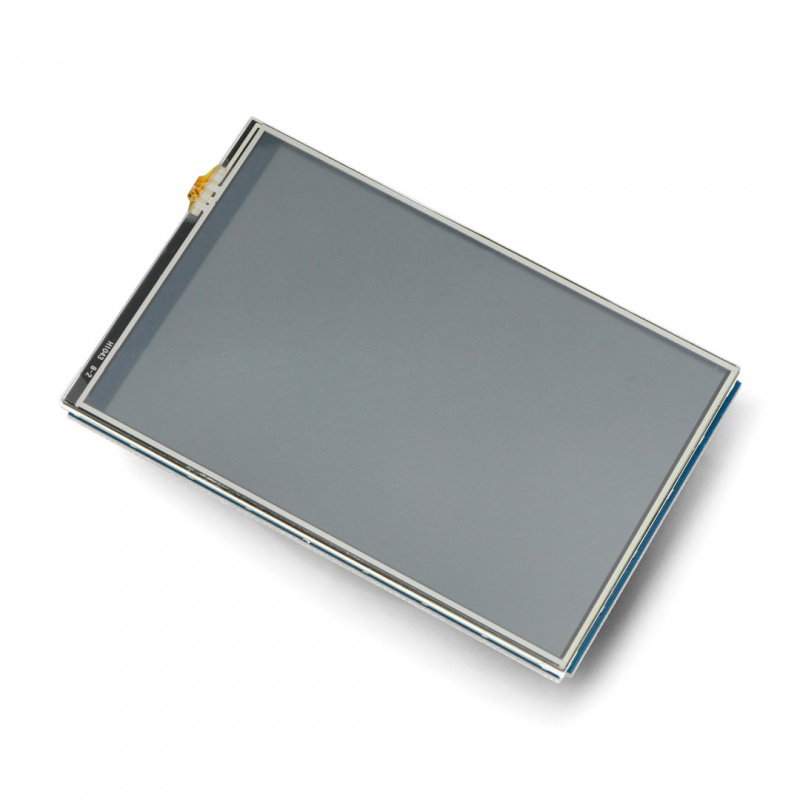

Resistiver Touchscreen LCD TFT 4 '' 480x320px SPI für Arduino - Waveshare 13587

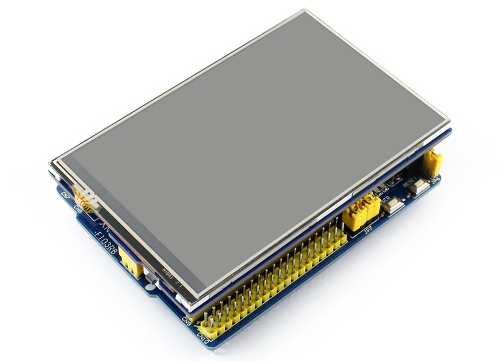

Waveshare resistiver Touchscreen 4 "für Arduino mit einer Auflösung von 480 x 320 px . Auf dem Board befindet sich auch ein microSD-Kartensteckplatz. Es funktioniert mit Arduino und Nucleo über die SPI-Schnittstelle.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: TFT resistiver Touchscreen LCD 4 '' 480 x 320 px SPI für Arduino - Waveshare 13587
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Haupteigenschaften
- TFT LCD resistiver Touchscreen, 4", Auflösung: 480 x 320 px
- Standard-Arduino-Schnittstelle, kompatibel mit Boards wie: Arduino UNO, Leonardo, NUCLEO, XNUCLEO

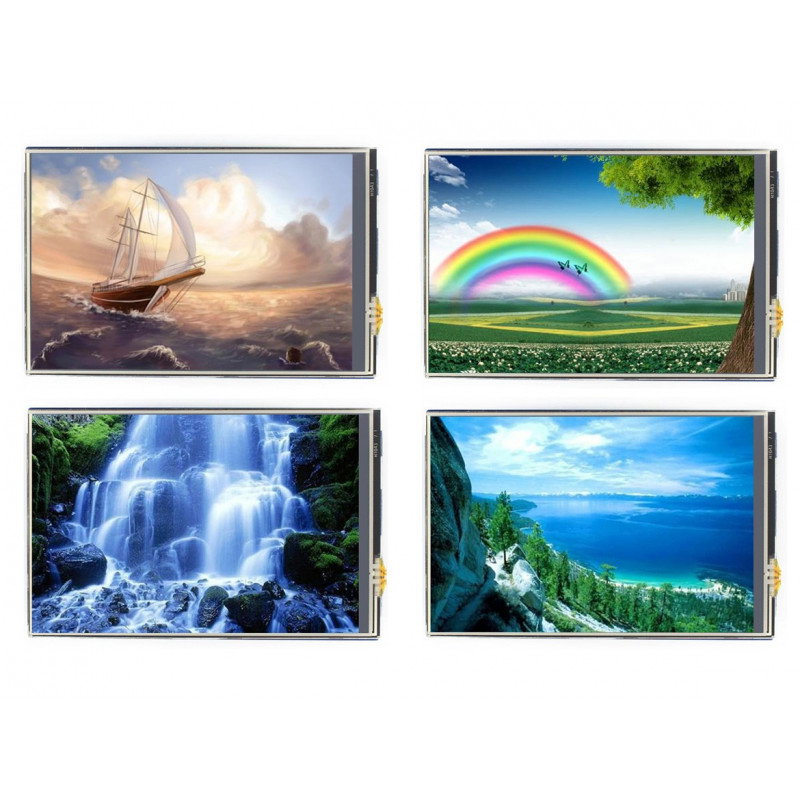

- Über den microSD-Steckplatz können Sie Bilder speichern und auf dem Bildschirm anzeigen
- Kommunikation über die SPI-Schnittstelle

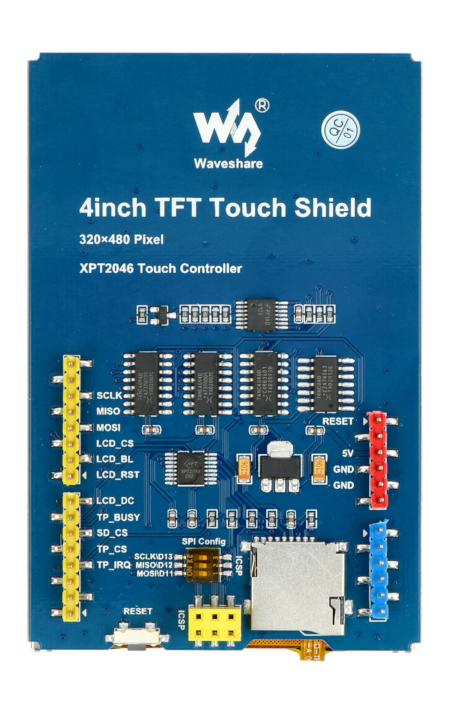

Führt

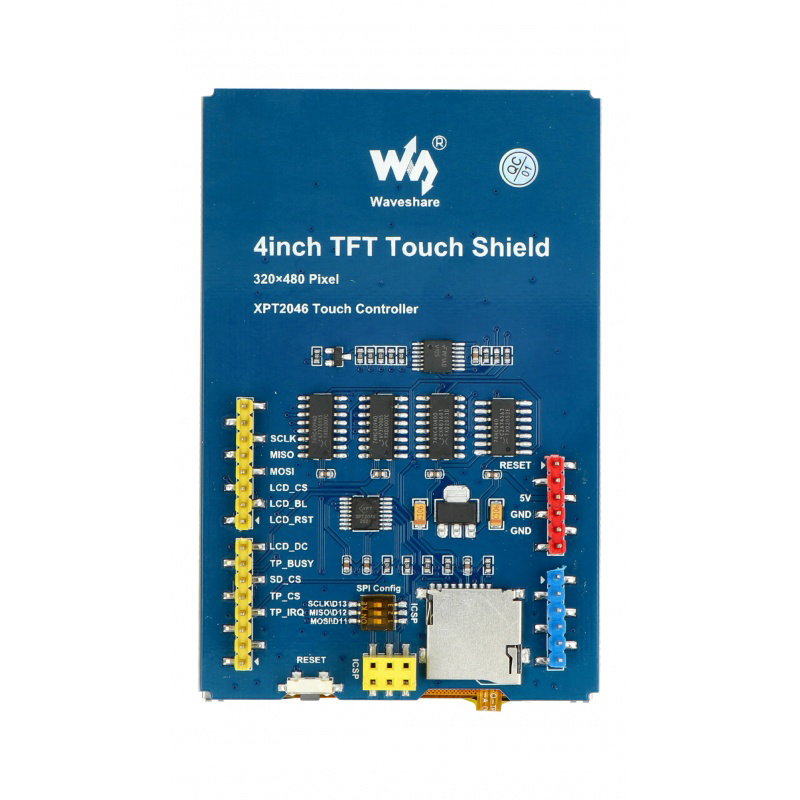

Der Bildschirm kommuniziert über die SPI-Schnittstelle.
| Symbol | Arduino / Nucleo-Stift | Beschreibung |
|---|---|---|
| 5V | 5V | Versorgungsspannung 5 V. |
| Masse | Masse | Die Masse des Systems. |
| SCLK | D13 | SPI-Taktlinie. |
| MISO | D12 | SPI-Dateneingabe. |
| MOSI | P11 | SPI-Datenausgabe. |
| LCD_CS | D10 | Chip Select für den LCD-Bildschirm. |
| LCD_RST | D8 | LCD-Reset. |
| LCD_DC | D7 | LCD -Daten / Befehlsauswahl. |
| TP_BUSY | D6 | Besetztes Touchpanel. |
| SD_CS | D5 | Chip Select für den Micro-SD-Kartensteckplatz. |
| TP_CS | D4 | Chip Select für das Touchpanel. |
| TP_IRQ | D3 | Interrupt für das Touchpanel. |
Spezifikation
- Anzeigetyp: TFT
- Anzeigeschnittstelle: SPI
- Anzeigecontroller: ILI9486
- Touchpanel-Typ: resistiv
- Touchpanel-Controller: XPT2046
- Farbe: RGB, 65K
- Auflösung: 480 x 320 Pixel
- Verhältnis: 8:5
- E / A-Spannung: 3,3 V / 5 V
- Abmessungen: 95 x 62 mm
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 4.00 '' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 480x320px |
| Breite | 8 cm |
| Höhe | 3 cm |
| Tiefe | 10,5 cm |
| Gewicht | 0,089 kg |
