Produktbeschreibung: Seeed Xiao nRF54L15 - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991421
Das Xiao nRF54L15 ist ein kompaktes und fortschrittliches Entwicklungsboard für moderne IoT-Projekte. Es basiert auf dem Nordic nRF54L15 Chip, der einen mit 128 MHz getakteten Arm Cortex-M33 Prozessor mit einem RISC-V Coprozessor kombiniert. Mit integrierter Energieverwaltung, Unterstützung für mehrere drahtlose Protokolle und industrietauglichen Sicherheitsfunktionen ist das Modul ideal für Wearables, intelligente Sensoren und Verbraucherprodukte. Dank der geringen Größe und des USB-Typ-C-Anschlusses lässt sich das Board leicht in kommerzielle und Hobby-Projekte integrieren.

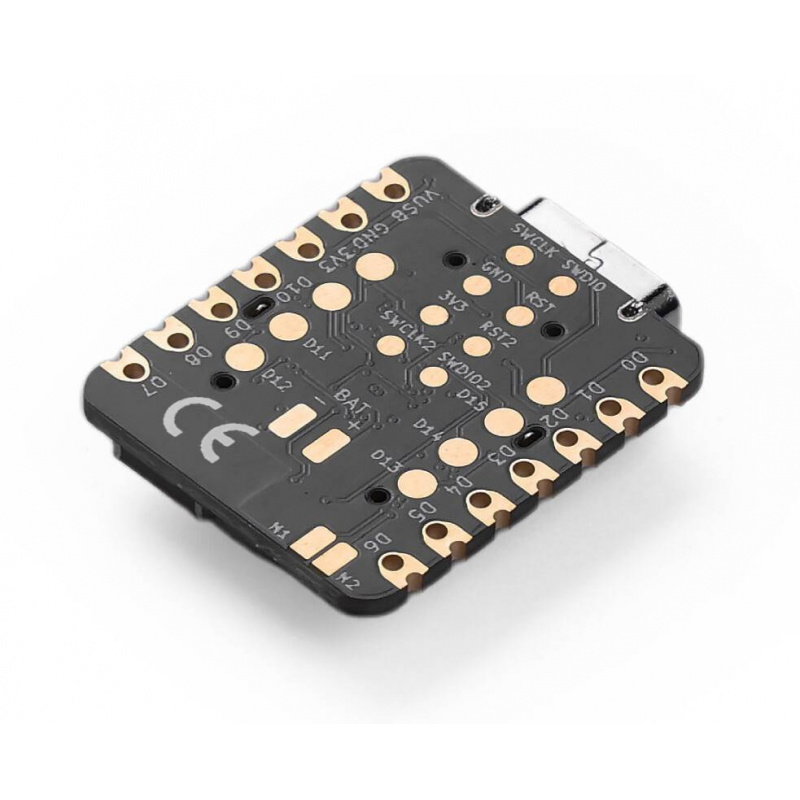

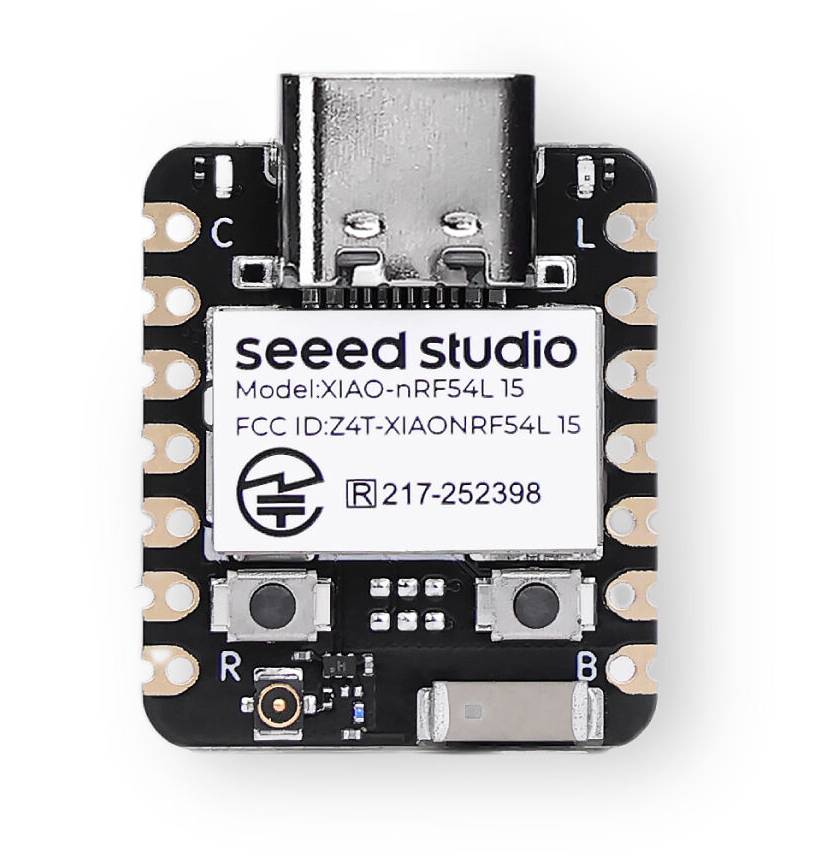

Seeed Xiao nRF54L15 - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991421.
Das Entwicklungsboard unterstützt mehrere drahtlose Protokolle, darunter BLE 6.0, Matter, Thread und ZigBee (IEEE 802.15.4-2020).
Die wichtigsten Merkmale des Xiao nRF54L15
- Hochmodernes SoC: 128 MHz Arm Cortex-M33 + 128 MHz RISC-V
- Unterstützung mehrerer Protokolle: Bluetooth 6.0, ZigBee, Thread, Matter, NFC, Amazon Sidewalk
- Ultra-niedriger Stromverbrauch: ideal für Batteriebetrieb, System OFF-Modus weniger als 0,6 µA
- Integrierte Ladeschaltung: Aufladen von Li-Ion-Akkus über USB Typ C
- 16 GPIOs: Unterstützung für PWM, ADC, UART, SPI, I2C und RTC
- Erweiterte Sicherheit: TrustZone, Verschlüsselung, Manipulationsschutz
- Kompakte Größe: nur 21 x 17,8 mm - einfache PCB-Integration
Pinbelegung und Kommunikationsschnittstellen
Das Xiao nRF54L15-Modul bietet eine Vielzahl von Anschlüssen und Schnittstellen - 16 GPIO-Pins unterstützen Funktionen wie PWM, UART, SPI, I2C oder ADC. Außerdem gibt es JTAG / SWD-Debug-Pins sowohl für den nRF54L15-Chip als auch für den SAMD11-Hilfsmikrocontroller. Das Board hat zwei NFC-Pins und einen IPEX-Antennenanschluss, der die Verwendung einer externen Antenne ermöglicht. Das Board verfügt außerdem über eine Benutzertaste, eine LED und eine Batterieladeanzeige. Die drahtlose Kommunikation umfasst BLE 6.0 (einschließlich Channel Sounding), Thread, ZigBee, Matter und proprietäre 2,4-GHz-Protokolle mit bis zu 4 Mbps.

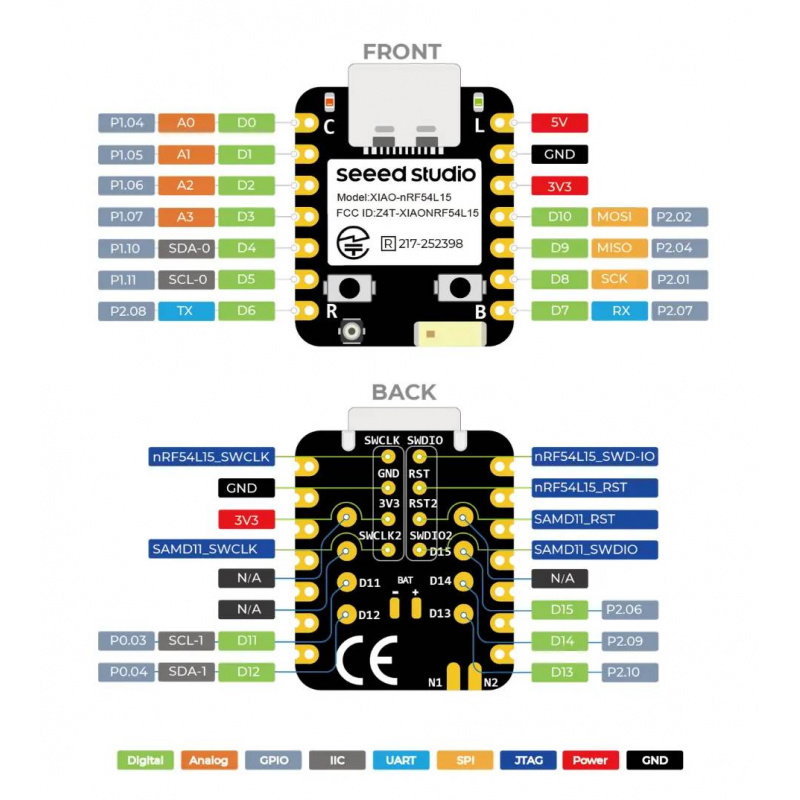

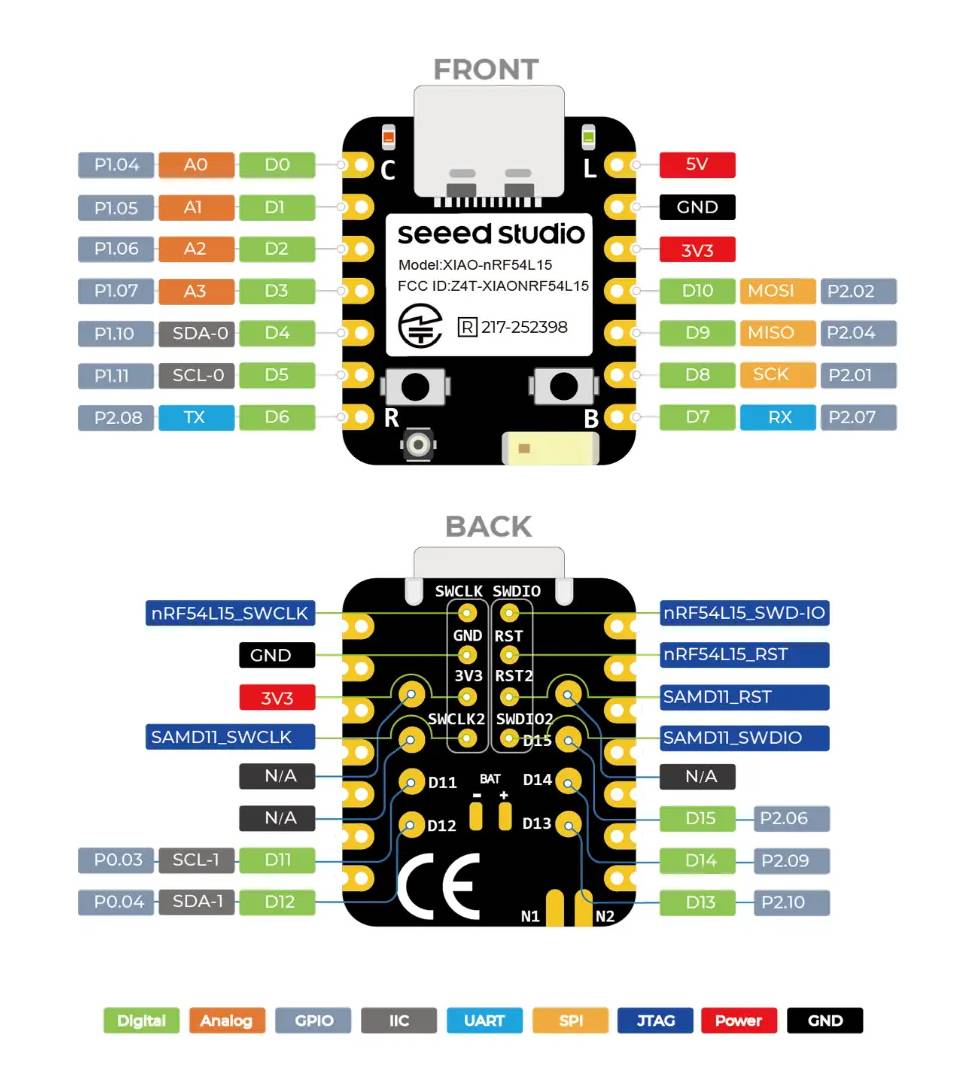

Pinbelegung der Karte.
Kompatibel mit Amazon Sidewalk, Apple Find My und Google Find My Device, über das nRF Connect SDK.
Programmierung und SDK-Unterstützung
Das Xiao nRF54L15 ist für Entwickler konzipiert, die fortgeschrittene Umgebungen verwenden. Das Board unterstützt das nRF Connect SDK und das Zephyr RTOS, sowie die PlatformIO Umgebung. Dies ermöglicht die Entwicklung stabiler, skalierbarer Anwendungen mit Hilfe umfangreicher Dokumentation und einsatzbereiter Code-Beispiele. Es ist zu beachten, dass das Modul nicht mit der Arduino IDE kompatibel ist.
Unterschiede zwischen dem Xiao nRF54L15 und der Sense-Version
Die Xiao nRF54L15 Sense-Version wurde um zwei wichtige Komponenten erweitert: ein digitales PDM-Mikrofon und einen 6-Achsen-IMU-Sensor (LSM6DS3TR-C). Dies ermöglicht Projekte, die auf Geräuschanalyse und Bewegungserkennung basieren. Im Vergleich zum Standard-Xiao nRF54L15 bietet die Sense-Version identische Leistung, Kommunikationsfunktionen und Pin-Layout, erweitert aber die Anwendungsmöglichkeiten in Bereichen wie Wearables, HMI und Gestenschnittstellen. Beide Versionen sind vollständig kompatibel mit dem nRF Connect SDK und Zephyr RTOS.
Technische Daten des Xiao nRF54L15
- Mikrocontroller: Nordischer nRF54L15
- Hauptprozessor: Arm Cortex-M33 128 MHz
- Koprozessor: RISC-V 128 MHz FLPR
- Speicher: 256 kB RAM + 1,5 MB NVM
- GPIO-Schnittstellen: 16 Pins
- Kommunikationsschnittstellen: 2x I2C, 2x SPI, 1x UART
- ADC: 14-Bit-Analog-Digital-Wandler (SAADC)
- RTC: globale Echtzeituhr
- Drahtlose Konnektivität: Bluetooth LE 6.0 (einschließlich Channel Sounding), Thread (IEEE 802.15.4-2020), ZigBee, Matter, Amazon Sidewalk, Proprietär (proprietäre 2,4-GHz-Protokolle mit bis zu 4 Mbit/s), NFC
- Antenne: eingebaute Keramikantenne + IPEX4-Anschluss für externe Antenne
- Eingebaute LEDs und Tasten: 1x Benutzer-LED (1 Farbe), 1x Lade-LED, 1x Reset-Taste, 1x Benutzertaste
- Stromversorgung: USB Typ C (5 V) oder externer 3,7 V Li-Ion-Akku (integrierter PMIC unterstützt das Laden)
- Betriebstemperatur: -40°C bis 105°C
- SDK-Kompatibilität: Nordic nRF Connect SDK, PlatformIO (Zephyr RTOS)
- Abmessungen: 21 x 17,8 mm

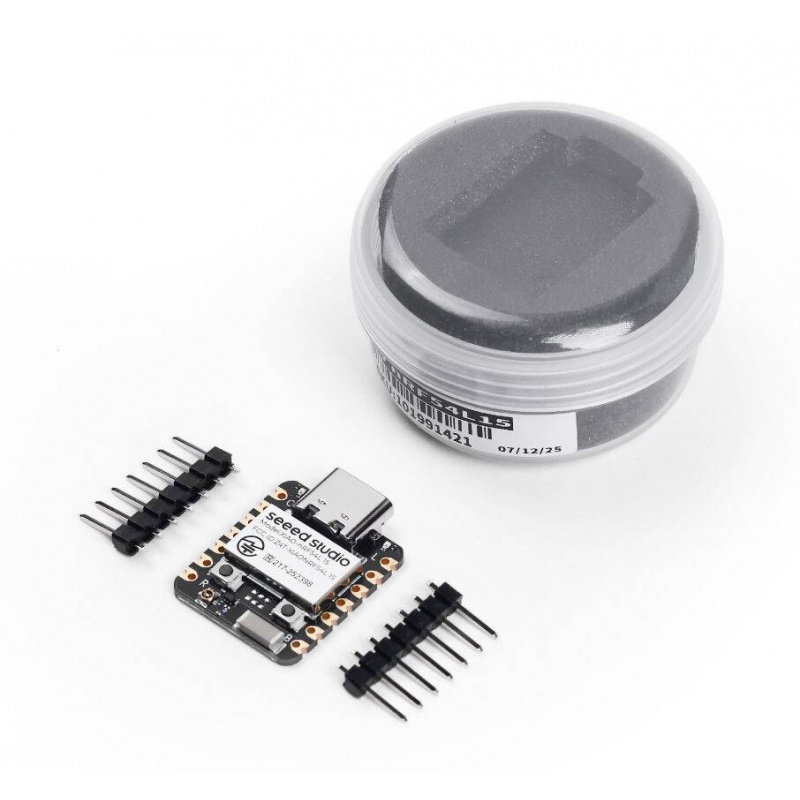

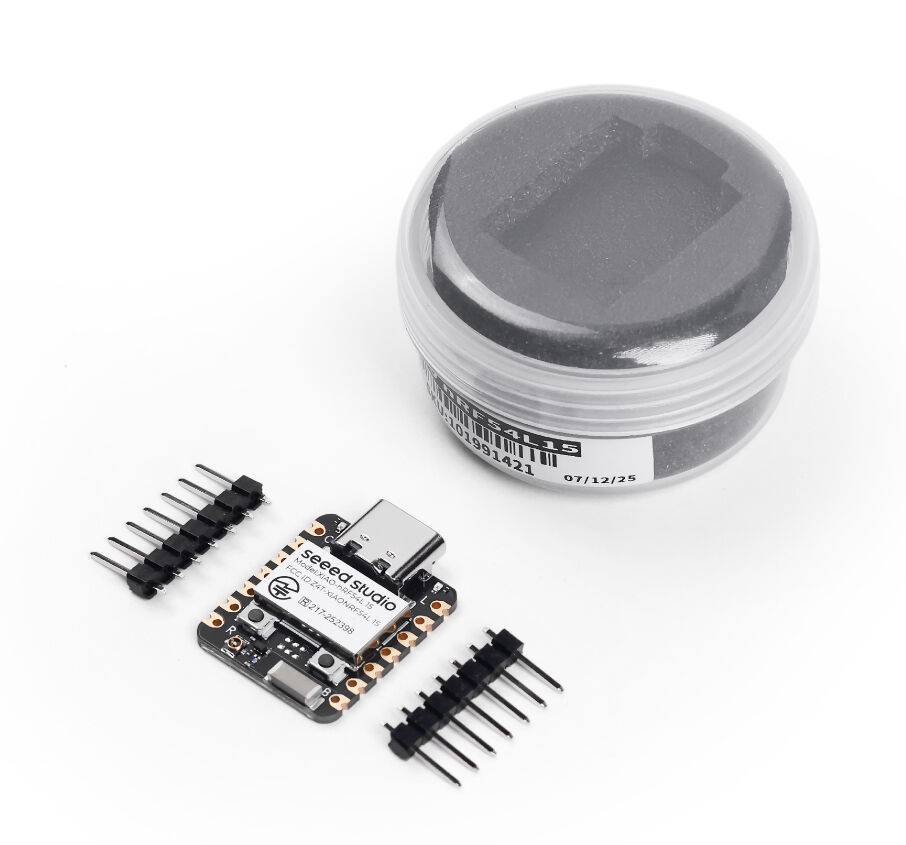

Inhalt des Kits
- 1x Xiao nRF54L15
- 2x 7-polige Goldstiftleiste (2,54 mm)
Im Bausatz enthaltene Komponenten.
