Produktbeschreibung: Arduino Nano 33 BLE Sense Rev2 - ABX00069
Die Aufgabe der Module der Arduino Nano-Serie besteht darin, die Möglichkeiten kleiner Boards zu erweitern, um sie in beliebigen Projekten einzusetzen. Arduino Nano 33 BLE Sense Rev2 ist mit einem energiesparenden und effizienten nRF52480 Mikrocontroller ausgestattet, der mit einer Taktrate von bis zu 64 MHz arbeiten kann. Auf seiner Platine ist Platz für 1 MB Flash-Speicher und 256 kB RAM. Dank der Verwendung dieser Einheit ist das Nano 33 BLE Sense Rev2 Board der energieeffizienteste Vertreter der Nano- Familie. Darüber hinaus ist das Board mit einer Reihe von Sensoren ausgestattet, die viele Möglichkeiten bieten. Es unterstützt Bluetooth 5.0 Low Energy-Kommunikation.
|
Die angebotene Platine hat Anschlussdrähte zur Selbstmontage. Wir bieten auch eine Version mit Steckern an . |

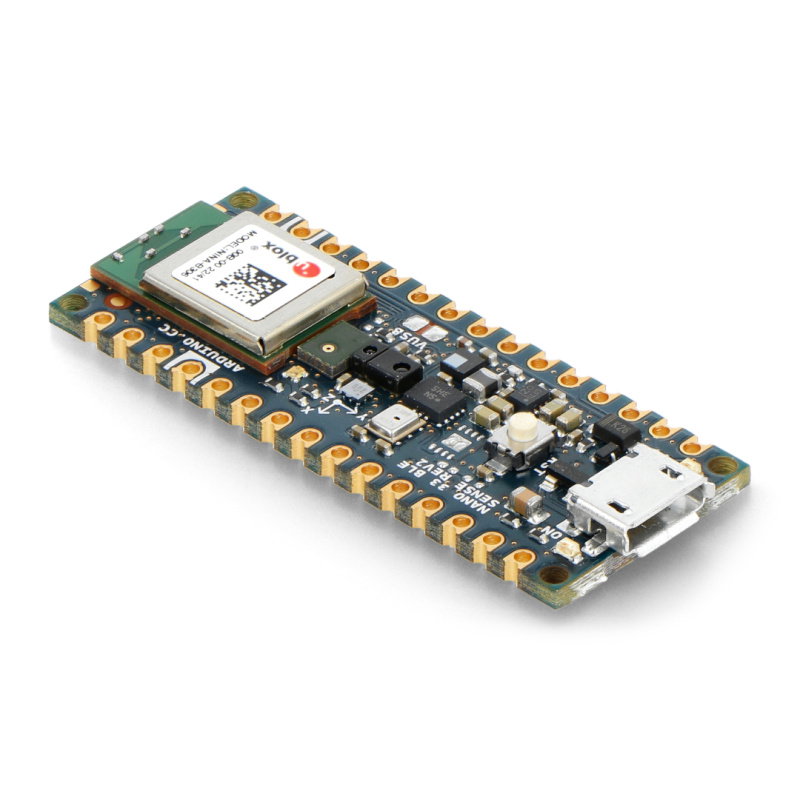

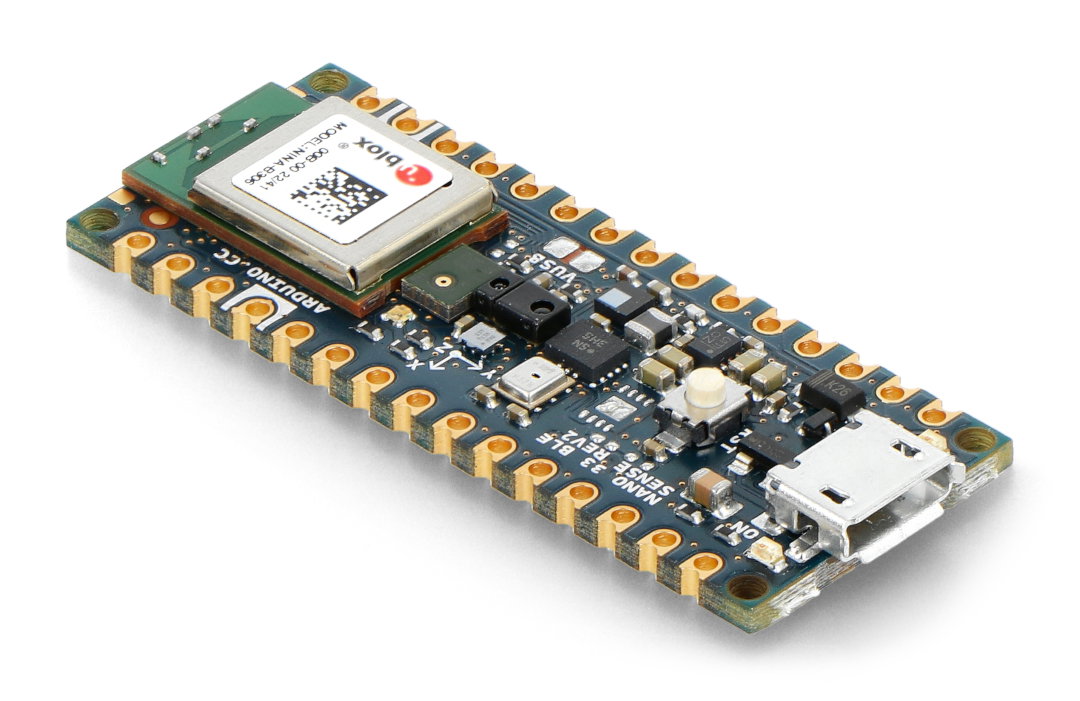

Arduino Nano 33 BLE Sense Rev2.

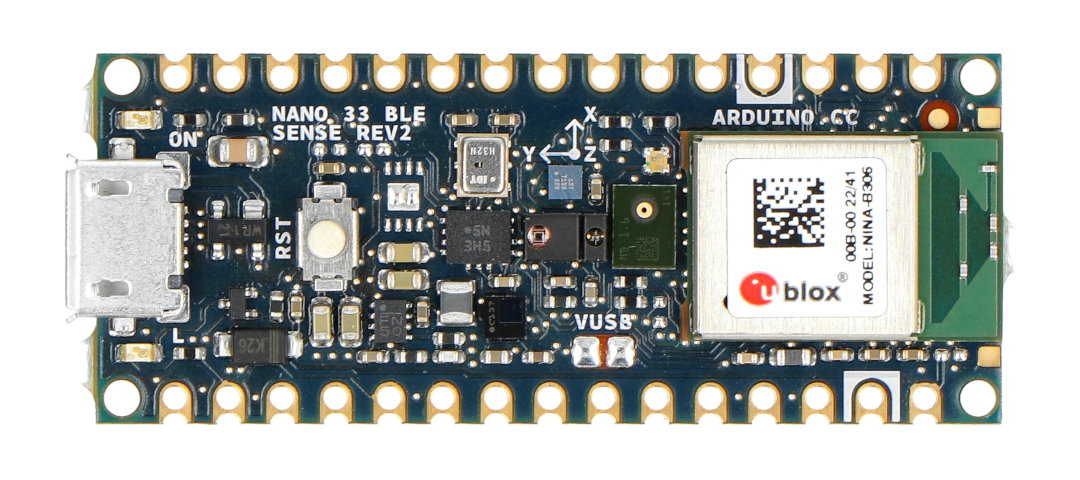

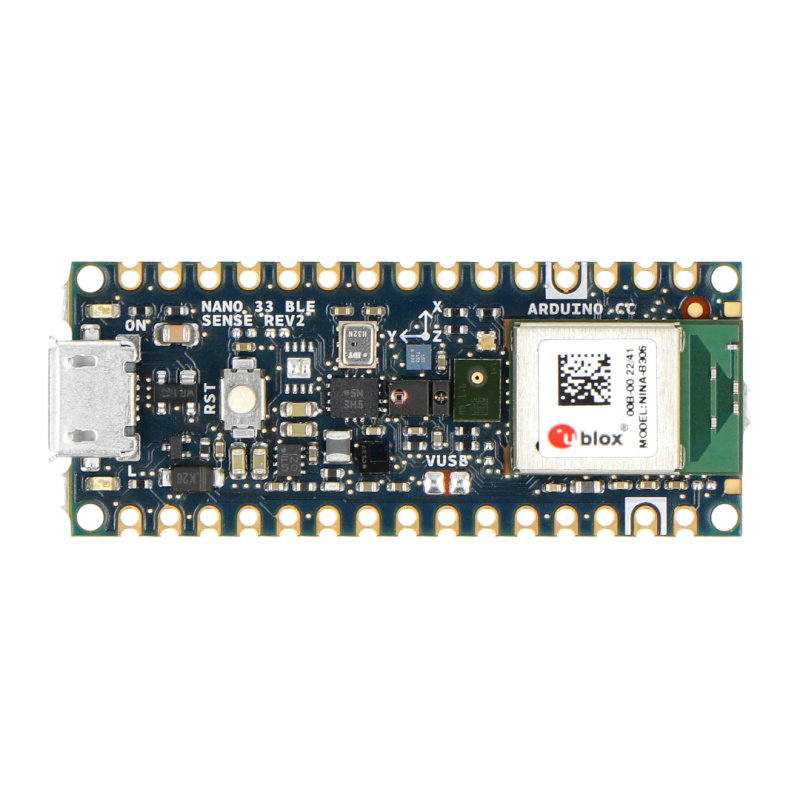

Arduino Nano 33 BLE Sense Rev2 zur Verwaltung der Bluetooth-Kommunikation im 5.0 LE-Standard.
Fähigkeiten von Arduino Nano 33 BLE Sense Rev2
Arduino Nano 33 BLE Sense ist mit dem U-blox NINA B306-Modul ausgestattet, das die Bluetooth-Kommunikation im 5.0 LE-Standard verwaltet. An Bord des Nano befinden sich zwei IMU (Inertial Measurement Unit) – ein 6-Achsen- BMI270 und ein 3-Achsen- BMM150 , die über den I2C-Bus kommunizieren, der ein 3-Achsen-Gyroskop, einen Beschleunigungsmesser und einen Magnetometer umfasst. Darüber hinaus ist die kleine Platine mit einem Temperatur- und Drucksensor LPS22HB , einem Feuchtigkeitssensor HS3003, einem Sensor für Lichtintensität, Farben und Gesten ADPS-9960 ausgestattet . Es war auch Platz für das Digitalmikrofon MP34DT05 . Außerdem war auch der kryptografische Chip ATECC608A an Bord.
Stromversorgung des Moduls
Arduino Nano 33 BLE Sense arbeitet standardmäßig nur mit 3,3 V. Anstelle des 5-V-Pins auf der Standard-Nano-Platine (zwischen den RST- und A7-Pins) befindet sich ein Jumper, der mit USB-Strom kurzgeschlossen werden kann. Um die Geräte mit 5 V zu versorgen, löten Sie den Jumper und versorgen Sie den Nano über USB mit Strom . Wenn der Jumper gelötet ist und der Strom vom VIN-Pin abgenommen wird, wird keine Spannung erhalten. Dies ist ein Schutz, der zum Schutz des Arduino Nano 33 BLE Sense entwickelt wurde.
Aufmerksamkeit!
Arduino Nano 33 BLE Sense funktioniert standardmäßig nur mit 3,3 V. Versorgen Sie es nicht direkt mit 5 V.

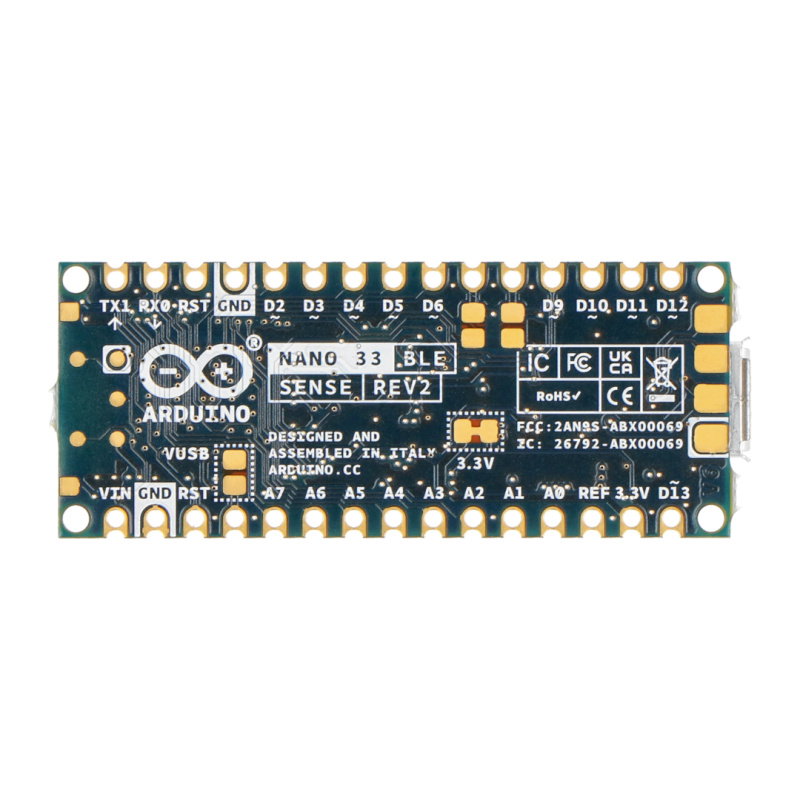

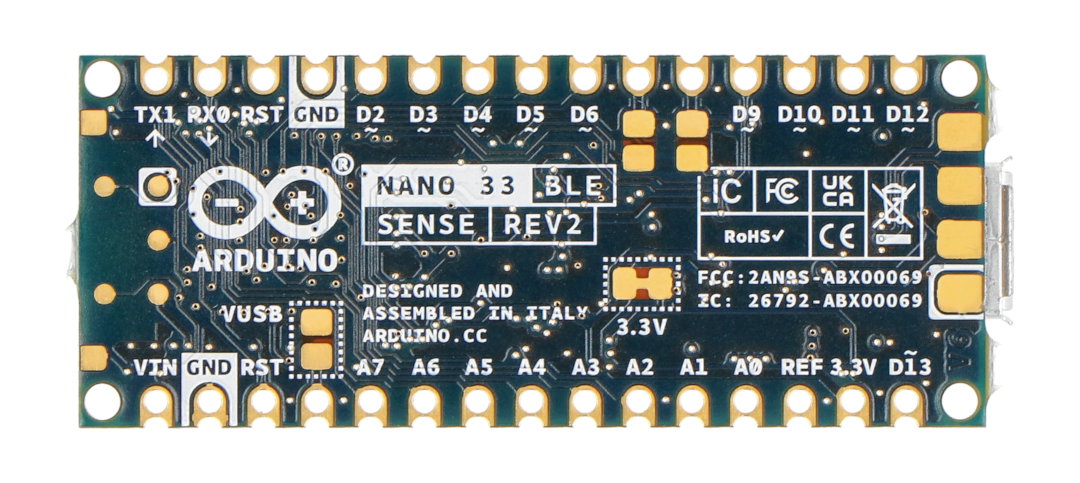

Arduino Nano 33 BLE Sense-Pins. Sichtbarer Jumper für 5 V Spannungsversorgung über USB.

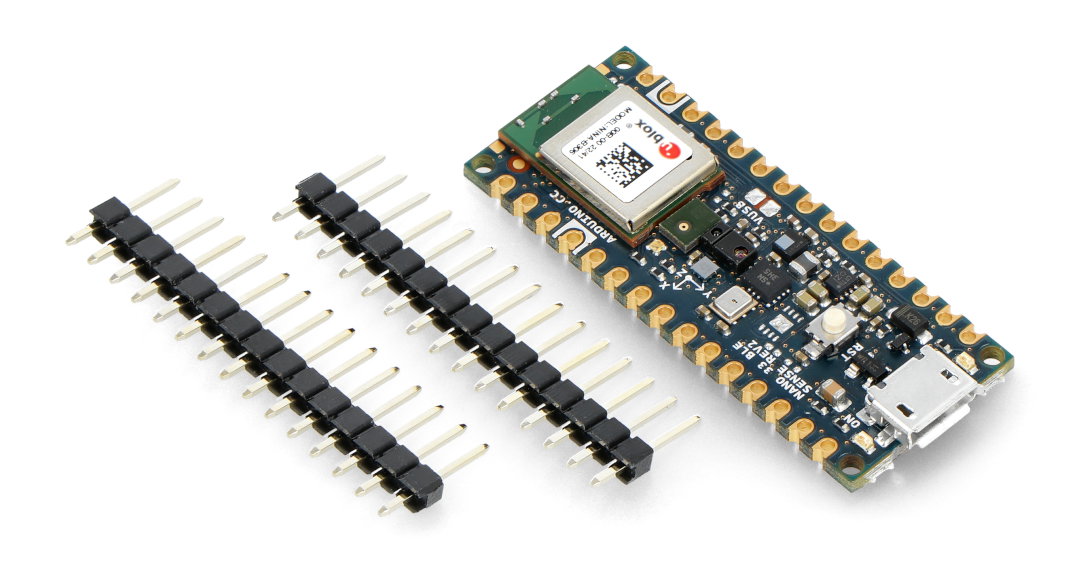

Inhalt des Kits.
Arduino Nano 33 BLE Sense Board-Spezifikation
- Versorgungsspannung: 3,3 V
- Mikrocontroller: nRF 52840
- Takt: 64 MHz
- Flash-Speicher: 1 MB
- RAM-Speicher 256 kB
- Digitale Stifte: 14
- PWM-Pins: 6
- Analoge Pins: 8
- microUSB-Buchse
- Schnittstellen: GPIO, SPI, I2C, USART, PWM
- Wandler: ADC, DAC
- Abmessungen: 45 x 18 mm
Inhalt des Kits
- Arduino Nano 33 BLE Sense Rev2 – ABX00069
- Ein Satz Goldpin-Anschlüsse
Führt
| Stift | Bezeichnung | Typ | Beschreibung |
|---|---|---|---|
| 1 | D13 | Digital | GPIOs |
| 2 | +3V3 | Leistung | Stromversorgung externer Geräte |
| 3 | AREF | Analog | Referenzpin, als GPIO verwendbar |
| 4 | A0 / DAC0 | Analog | ADC-Eingang / DAC-Ausgang, kann als GPIO verwendet werden |
| 5 | A1 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 6 | A2 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 7 | A3 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 8 | A4 / SDA | Analog | ADC-Eingang, I2C SDA, kann als GPIO verwendet werden* |
| 9 | A5 / SKL | Analog | ADC-Eingang, I2C SCL kann als GPIO verwendet werden* |
| 10 | A6 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 11 | A7 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 12 | USB | Power-E/A | Normalerweise nicht verbunden. Kann mit USB-Stromversorgung kurzgeschlossen werden |
| 13 | RST | digitale Eingabe | Aktives Zurücksetzen |
| 14 | Masse | Leistung | Masse |
| fünfzehn | Fahrgestellnummer | Leistung | Leistung |
| 16 | Senden | Digital | USART TX , kann als GPIO verwendet werden |
| 17 | Empfang | Digital | USART RX , kann als GPIO verwendet werden |
| 18 | RST | Digital | Aktives Zurücksetzen |
| 19 | Masse | Leistung | Masse |
| zwanzig | D2 | Digital | GPIOs |
| 21 | D3/PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 22 | D4 | Digital | GPIOs |
| 23 | D5/PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 24 | D6 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 25 | D7 | Digital | GPIOs |
| 26 | D8 | Digital | GPIOs |
| 27 | D9/PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 28 | D10 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 29 | D11 / MOSI | Digital | SPI MOSI , kann wie GPIO verwendet werden |
| dreißig | D12 / MISO | Digital | SPI MISO , kann wie GPIO verwendet werden |
(*) Im Gegensatz zum Standard-Arduino Nano haben die Pins A4 und A5 Standard-Pull-Ups. Pull-up und werden als I2C-Bus verwendet, daher wird es nicht empfohlen, sie als analoge Eingänge zu verwenden.
