Produktbeschreibung: CAN Bus Modul - TJA1051T/3 - Adafruit 5708
Ein Modul basierend auf dem TJA1051T/3-Chip, das den Anschluss eines Mikrocontrollers an eine beliebige Erweiterung ermöglicht, die über den CAN-Bus kommuniziert. Das Modul wird mit 3,3 V / 5 V versorgt, es funktioniert auch mit 12 V und 24 V betriebenen Boards. Es zeichnet sich durch geringe elektromagnetische Emission (EME) und hohe elektromagnetische Immunität(EMI) aus. Es ist außerdem mit einem Spannungswandler ausgestattet, der es ermöglicht, mit 3,3-V-Platinen zu arbeiten, ohne dass eine zusätzliche Stromversorgung erforderlich ist.
Sehen Sie sich auch die Bedienungsanleitung des Herstellers an!

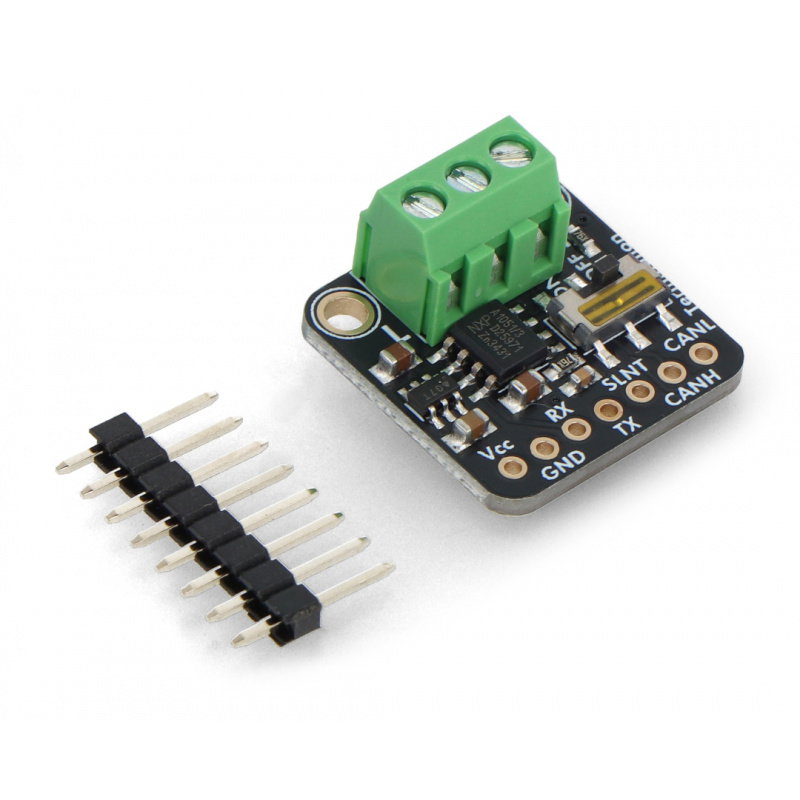

Im Bausatz enthaltene Komponenten.

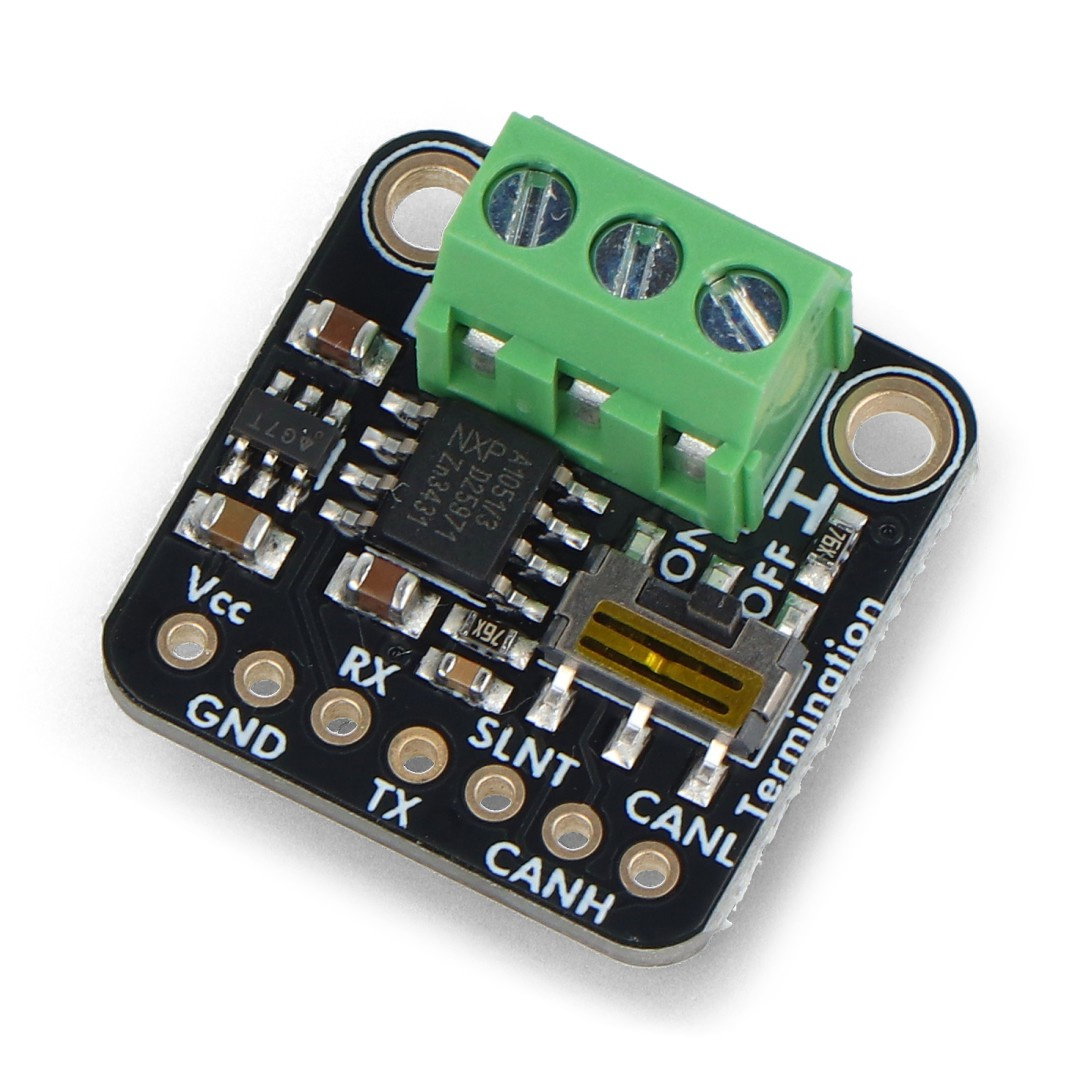

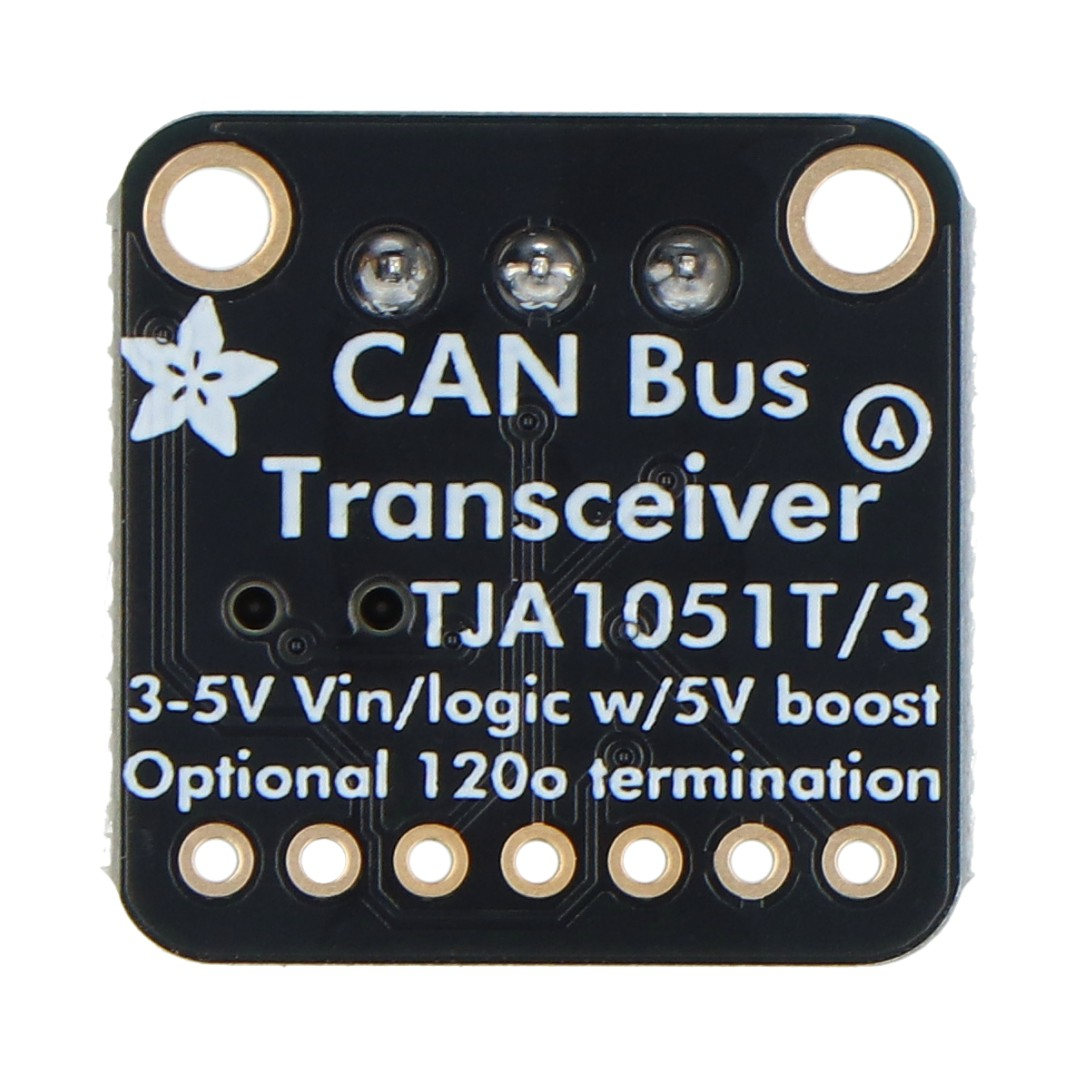

CAN-Bus-Modul - TJA1051T/3 - Adafruit 5708.
Was ist ein CAN-Bus?
CAN steht für Controller Area Network und bezeichnet einen seriellen Multi-Master-Bus für bidirektionale Datenübertragung. Er bietet Halbduplex-Kommunikation mit Übertragungsgeschwindigkeiten von bis zu 1 Mbit/s. Aufgrund seiner Zuverlässigkeit wird der CAN-Bus häufig in Kraftfahrzeugen, landwirtschaftlichen Geräten und in der industriellen Automatisierung im Allgemeinen eingesetzt.

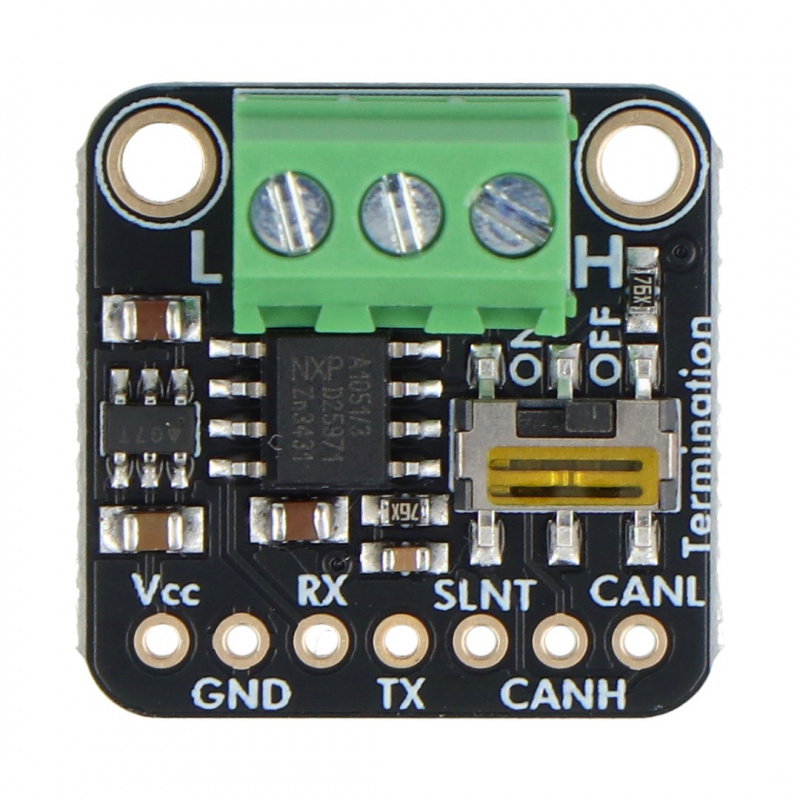

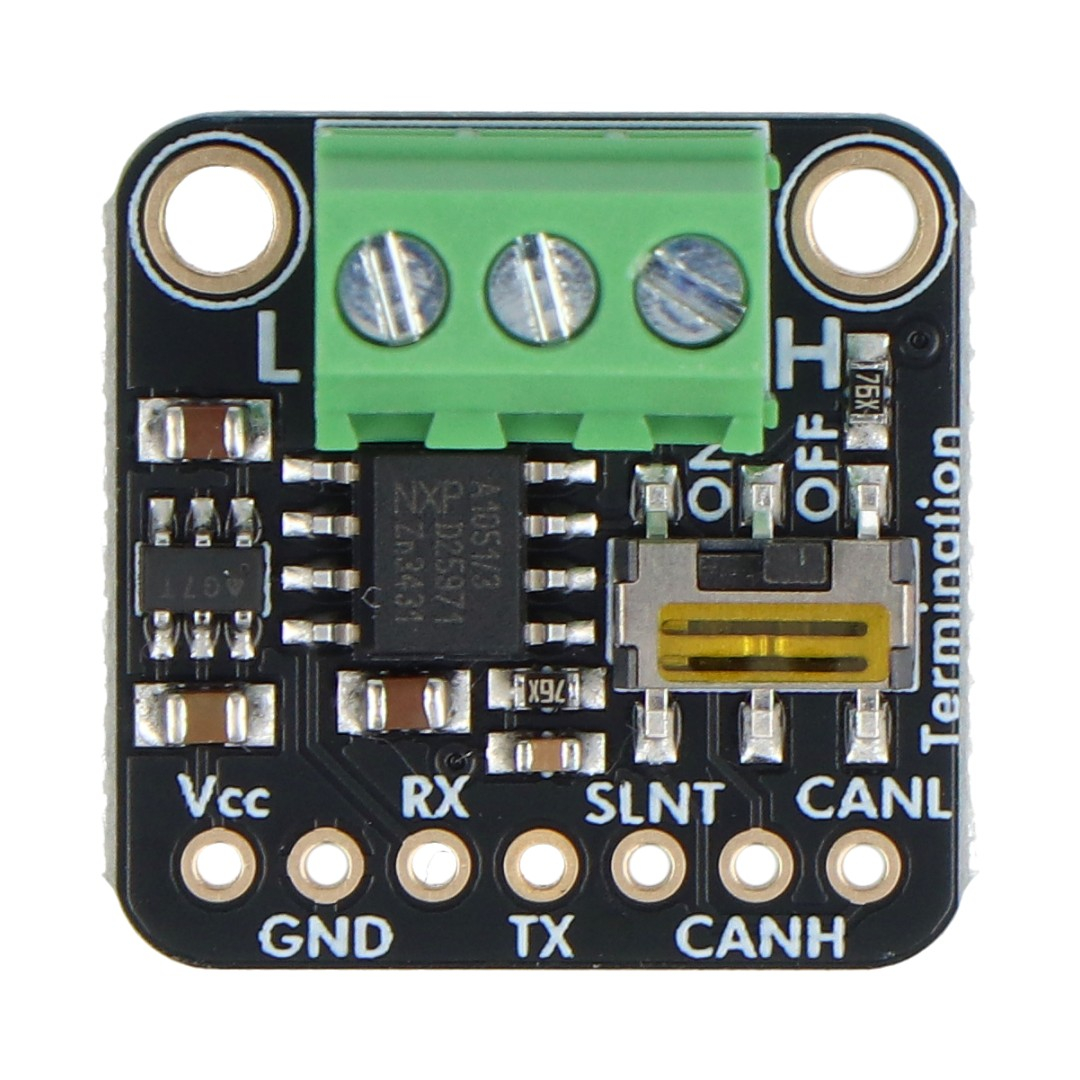

Beschreibung der PCB-Pinbelegung
- H / L - CAN-Bus-Übertragungsleitungen
- GND - Systemerde
- VCC - Eingangsspannung von 3 V bis 5 V
- RX - Kommunikationsleitung des Empfängers der seriellen Schnittstelle (CAN-Eingang)
- TX - Kommunikationsleitung des Senders der seriellen Schnittstelle (CAN-Ausgang)
- SLNT - ermöglicht das Einschalten des Sleep-Modus des TJA1051/3-Systems
- CANH - CAN-Bus-Übertragungsleitung (High)
- CANL - CAN-Bus-Übertragungsleitung (low)
Technische Daten des CAN-Moduls
- Eingebauter Chip: TJA1051T/3
- Eingebauter Logikpegelwandler: 3,3 V / 5 V
- CAN FD Baudrate: bis zu 5 Mbit/s
- Versorgungsspannung: 3 V bis 5 V
- Erfüllte Normen: ISO 11898-2:2003
- Eingebauter Schutz: thermischer Schutz
- Abmessungen des Moduls: 20,3 x 20,2 x 4 mm
- Gewicht: 1,4 g

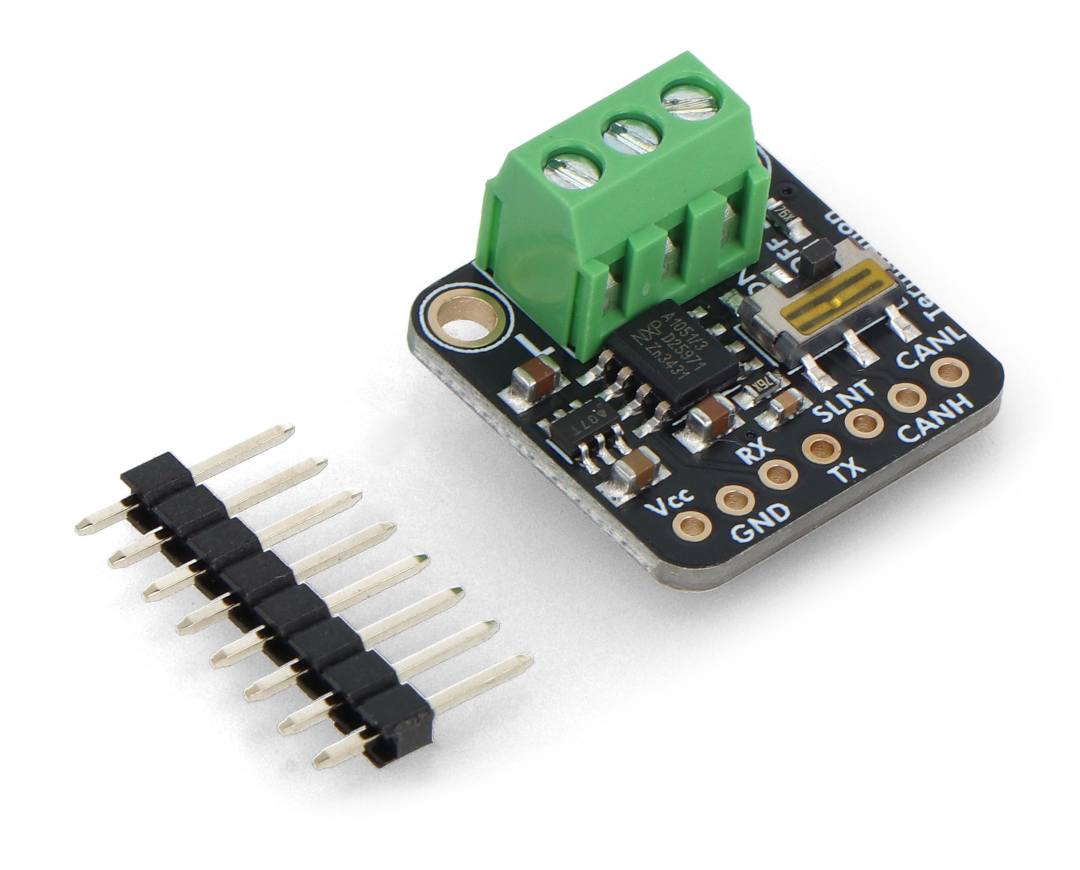

Inhalt des Kits
- CAN-Bus-Modul - TJA1051T/3 - Adafruit
- Goldstiftleiste 1x8 pin - 2,54 mm
- Schraubverbinder 1x3 pin
Das Board wird mit 3 V bis 5 V versorgt.
