TLC5940 - Treiber, PWM-Generator - SparkFun BOB-10616

Index: SPF-01856 EAN: 5904422370503

16-Kanal-PWM-Signalgenerator. Es kommuniziert über den SPI-Bus. Es kann als LED-Treiber, Drehzahlregler für DC-Motoren und Servotreiber verwendet werden.

TLC5940 - Treiber, PWM-Generator - SparkFun BOB-10616
21,00 € -5%
19,95 €
16,76 € zzgl. MwSt.
Niedrigster Preis 30 Tage: 19,48 €
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: SparkFun
Compatibility: Arduino

Produktbeschreibung: TLC5940 - Treiber, PWM-Generator - SparkFun BOB-10616

Das Modul ermöglicht Ihnen die Steuerung von 16 Geräten über ein PWM-Signal, z.B. Unterstützung von DC-Motortreibern , Servopositionseinstellung oder Helligkeitssteuerung von direkt angeschlossenen LEDs . Das System kommuniziert mit dem Hauptmodul über den SPI-Bus. Für Arduino -Anwender wurden eine Bibliothek und ein Beispielprogramm erstellt, um die Verwendung des Moduls zu erleichtern.

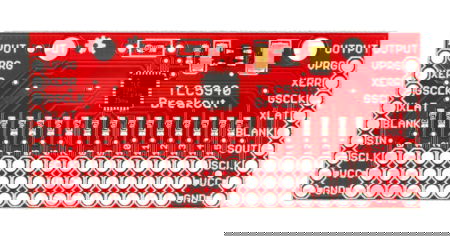

Die Stifte sind die Löcher für die beliebten Goldpin -Anschlüsse - 2,54 mm Raster, wodurch das System an der Steckplatine befestigt oder über Drähte verbunden werden kann. Die Kanäle sind auf der Platine entsprechend gekennzeichnet, zusätzlich zu jedem Signalausgang: Versorgungsspannung VCC und Massepotential GND, was den Anschluss von Servos erleichtert.

TLC5940 - Treiber, PWM-Generator - SparkFun BOB-10616 TLC5940 - Treiber, PWM-Generator - SparkFun BOB-10616.

TLC5940-Treiberspezifikation

  • Versorgungsspannung: von 3 V bis 5,5 V
  • Stromaufnahme: von 10 mA bis 120 mA je nach Belastung
  • Stromausbeute:
    • 60 mA bei 3,3 V Versorgung
    • 120 mA bei 5-V-Versorgung
  • Kommunikation: SPI-Bus
  • PWM-Signalauflösung: 12 Bit (4096 Zustände)
Details in der Dokumentation .

Das Set enthält keinen Goldnadelstreifen , er kann separat erworben werden.

PWM-Generator voller praktischer Lösungen

TLC5940 - Treiber, PWM-Generator - SparkFun BOB-10616 ist ein Gerät, das als universeller Treiber dient, der ein 12-Bit-PWM-Signal erzeugt. Mit dem Overlay können Sie bis zu sechzehn Geräte steuern.

Die Erweiterung nutzt die Kommunikation über die SPI-Schnittstelle – somit kann sie Signale von einem Logiksystem, beispielsweise einem Minicomputer-Board wie Arduino, senden und empfangen. Der Schirm kann Geräte mit einer Strombelastbarkeit von bis zu 60 mA (bei einer Spannung von 3,3 V) oder 120 A (bei einer Spannung von 5 V) betreiben.

Wie werden Sie TLC5940 mit Arduino verwenden?

TLC5940 ist perfekt auf die Zusammenarbeit mit Arduino vorbereitet – in der Rubrik „Nützliche Links“ finden Sie unter anderem Links zur Bibliothek für Arduino oder ein Beispielprogramm für diese Plattform.

Mit dem Overlay können Sie Gleichstrommotoren, LEDs oder Servos steuern, sodass Sie es in Projekten wie einem selbstgebauten Roboter, einer Beleuchtungssteuerung für ein intelligentes Gebäude oder Haushaltsgeräten Ihres eigenen Designs verwenden können.

Stromspannung aus 3,0 V
Stromspannung Nieder 5,5 V
PAKETBREITE 5 cm
PAKETHÖHE 0.5 cm
PAKETTIEFE 9.5 cm
PAKETGEWICHT 0.006 kg
