Produktbeschreibung: TXB0108 - Logikpegelwandler bidirektional, 8-Kanal - Adafruit 395
Das auf dem TXB0108-Chip basierende Modul ermöglicht die Kommunikation zwischen Systemen mit den gängigsten Spannungspegeln: 3,3 V und 5 V. Es verfügt über acht Kanäle und erkennt automatisch die Übertragungsrichtung. Die Abmessungen der Fliese betragen 27 x 10 mm.
Das System arbeitet mit geringen Strömen, daher können LEDs und lange Kabel nicht direkt daran angeschlossen werden. Probleme gibt es auch beim I2C-Bus mit Standard-Pull-up-Widerständen (ca. 4,7 kΩ). Verwenden Sie zum Betrieb dieser Schnittstelle Widerstände mit einem Wert von mindestens 50 kΩ - die internen Widerstände von AVR-Mikrocontrollern (einschließlich Arduino ) sind angemessen, ihr Widerstand beträgt ca. 100 kΩ).

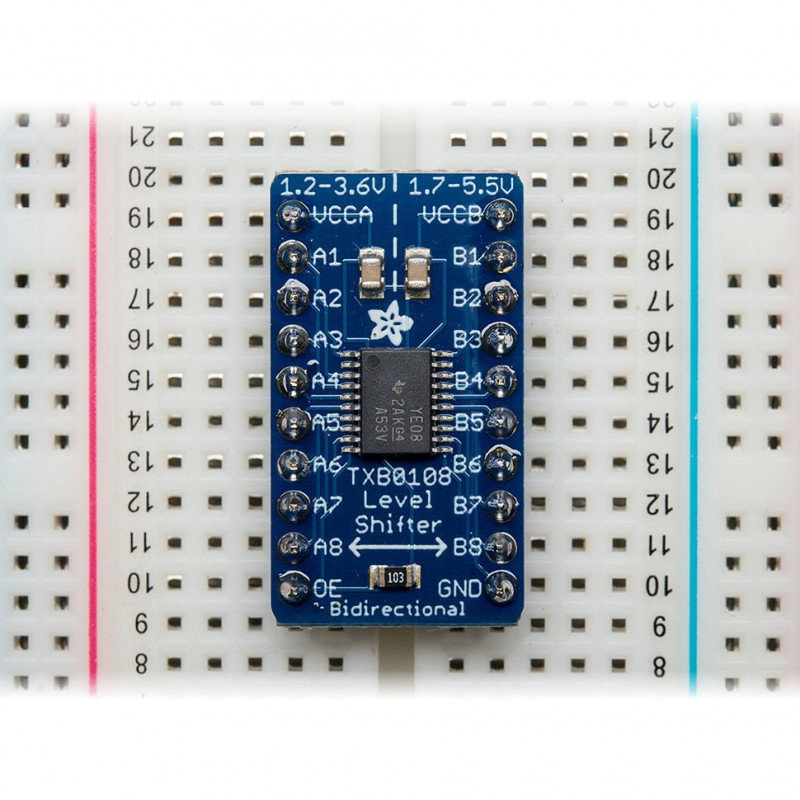

TXB0108 - Logikpegelwandler bidirektional, 8-Kanal - Adafruit 395.

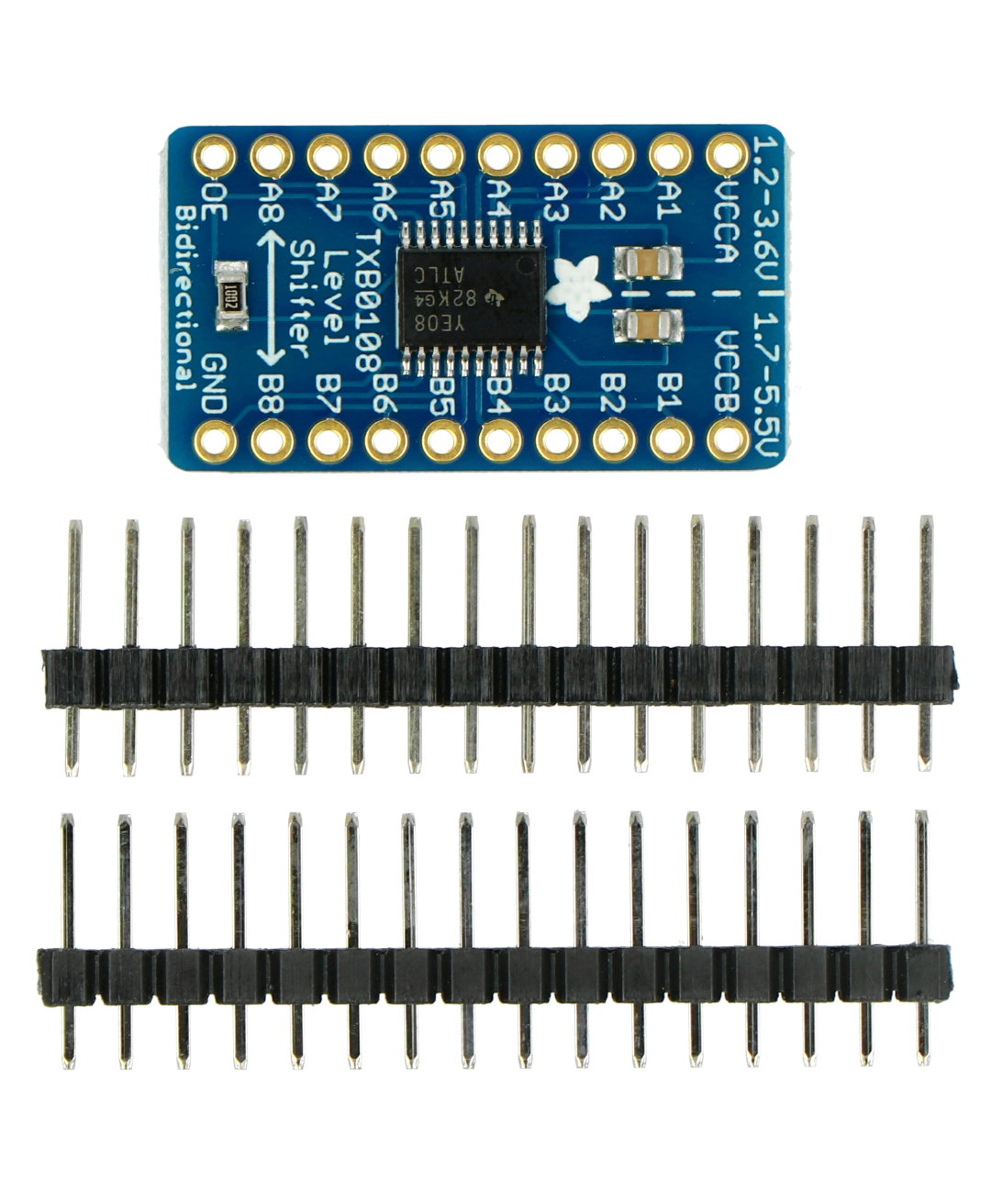

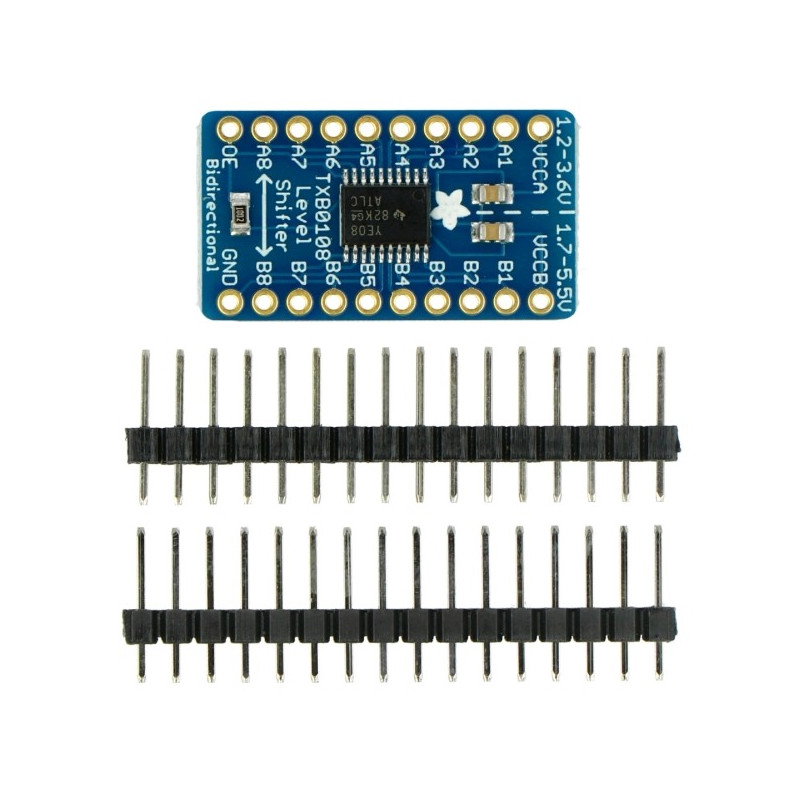

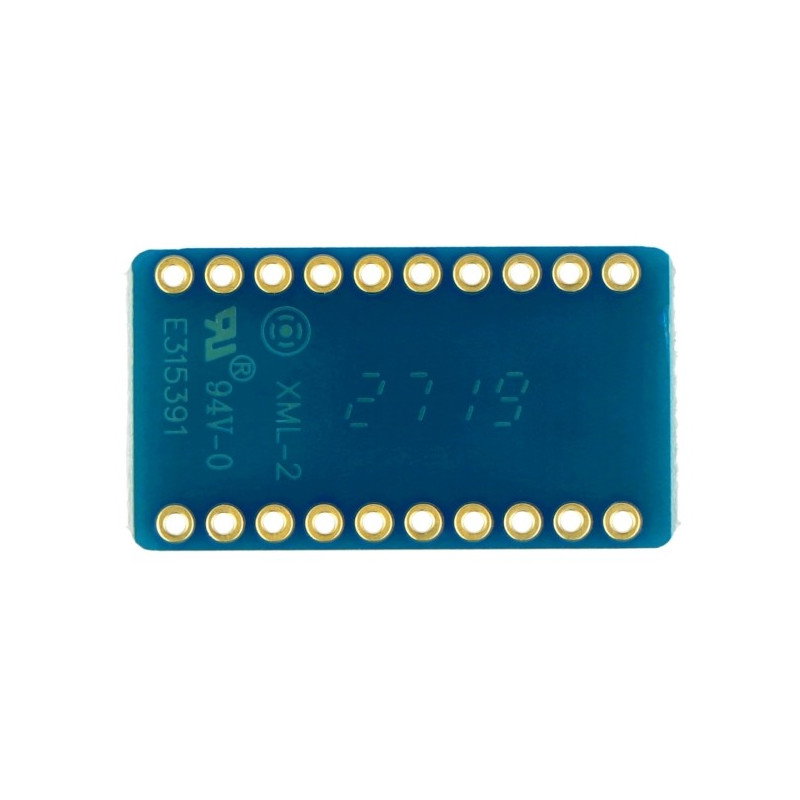

Die Anschlussdrähte sind Lötpads zum Löten von Goldpin-Steckverbindern (2,54-mm-Raster). Dank ihnen ist es möglich, das System über Kabel mit dem Steckbrett oder dem Hauptmodul (z. B. STM32Discovery oder Arduino ) zu verbinden.
Verbindung

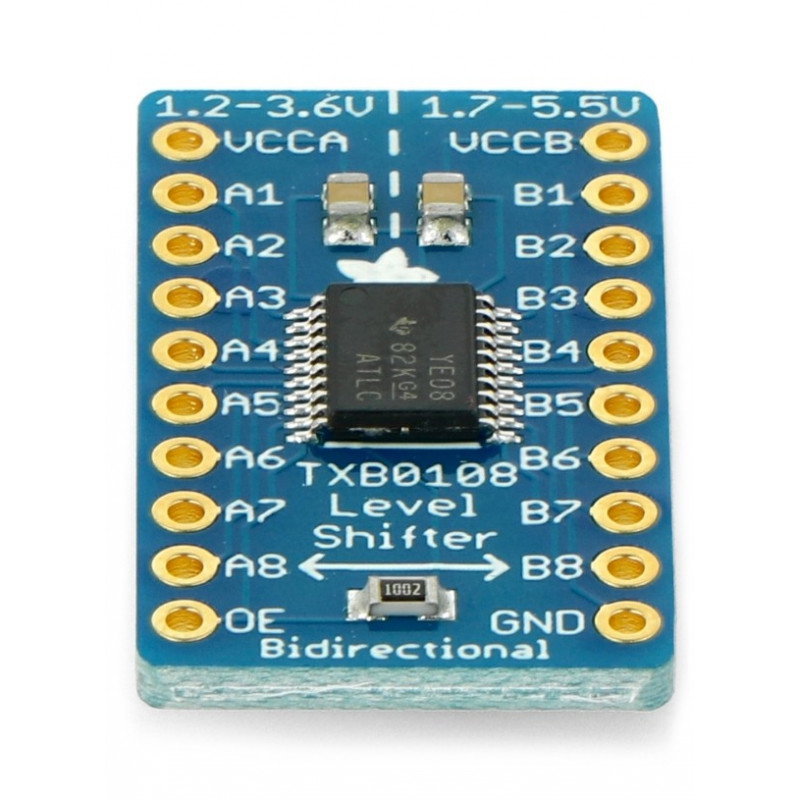

Alle Ausgänge wurden ordnungsgemäß auf der Platine signiert:
- VCCA - niedrigere Spannung im Bereich 1,2 V - 3,6 V
- VCCB - niedriger höher im Bereich 1,7 V-5,5 V
- Ax - Niederspannungseingänge / -ausgänge
- Bx - Eingänge / Ausgänge mit höherer Spannung
- GND - die Masse des Systems
- OE - Low-Status deaktiviert die Ausgänge

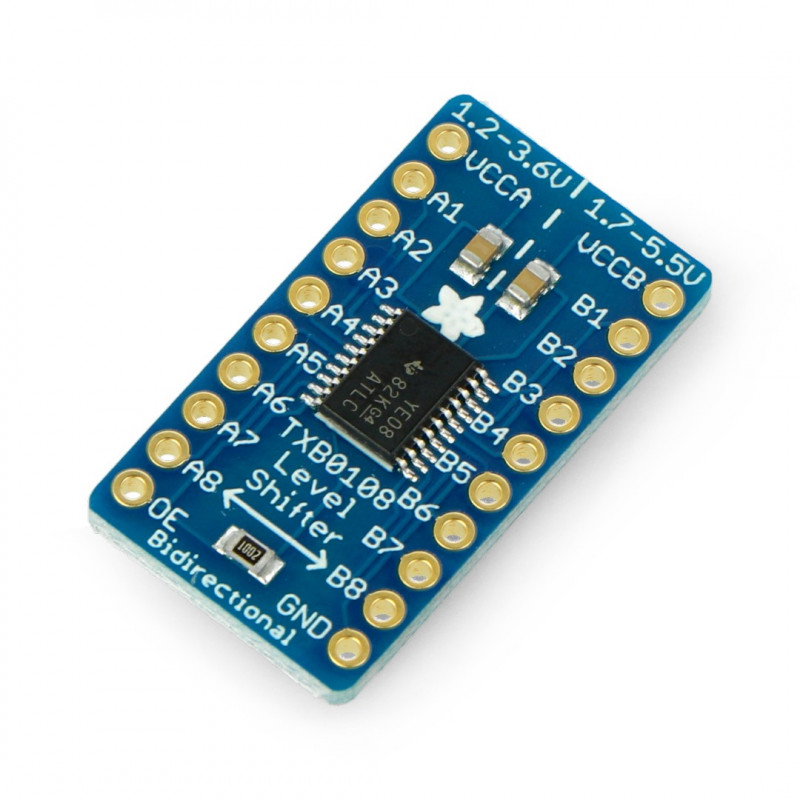

TXB0108 - Logikpegelwandler bidirektional, 8-Kanal - Adafruit 395
Der bidirektionale Achtkanal-Logikpegelwandler von Adafruit ist ein Gerät, das auf dem TBX0108-Chip basiert. Stifte in Form von Lötpads ermöglichen es Ihnen, an die Verlängerung der GPIO-Pins zu löten und die vorbereitete Abdeckung über ein Kabel mit einem Steckbrett, Raspberry Pi, Arduino oder einem anderen Gerät zu verbinden.
Der von Adafruit erstellte logische Pegelwandler arbeitet bidirektional und kann die Übertragungsrichtung automatisch erkennen, wodurch die Arbeit damit schneller und bequemer wird.
Erfahren Sie mehr über den Konverter TBX0108 von Adafruit
Weitere Informationen zum Konverter finden Sie auf der Website des Adafruit-Herstellers, zu der der Link im Abschnitt „Nützliche Links“ unter der Produktbeschreibung zu finden ist. Es gibt auch ein Benutzerhandbuch und eine Dokumentation für den TBX0108-Chip.
In unserem Sortiment finden Sie auch andere Modelle von Logikpegelwandlern, unter anderem in Form von GPIO-Erweiterungen für Raspberry Pi oder Arduino. Unser Angebot umfasst auch nützliches Zubehör für Konverter, darunter GPIO-Leisten und Verbindungskabel.
