Produktbeschreibung: USB - 4-Kanal-RS485-Konverter - CH344L - Waveshare 25219
Ein industrieller USB-zu-RS485-Konverter für Anwendungen, die eine zuverlässige serielle Kommunikation erfordern. Er erweitert einen einzelnen USB- Anschluss um vier unabhängige RS485-Kanäle und ermöglicht so die gleichzeitige, störungsfreie Kommunikation mit mehreren Geräten. Das Design basiert auf den Chips CH344L und SP485EEN und gewährleistet hohe Kompatibilität und Übertragungsstabilität. Der Konverter ist mit fortschrittlichen Schutzfunktionen gegen Überspannung, Kurzschluss und elektrostatische Entladung (ESD) ausgestattet, um sowohl das angeschlossene Gerät als auch die Infrastruktur zu schützen. Mit unterstützten Baudraten von 1200 bps bis 460.800 bps und einer Reichweite von bis zu 1200 m eignet er sich ideal für industrielle Automatisierungssysteme, SPSen sowie Mess- und Überwachungssysteme.
Der Hersteller hat eine ausführlicheBedienungsanleitung erstellt, die die Arbeit mit dem Konverter erleichtern soll.

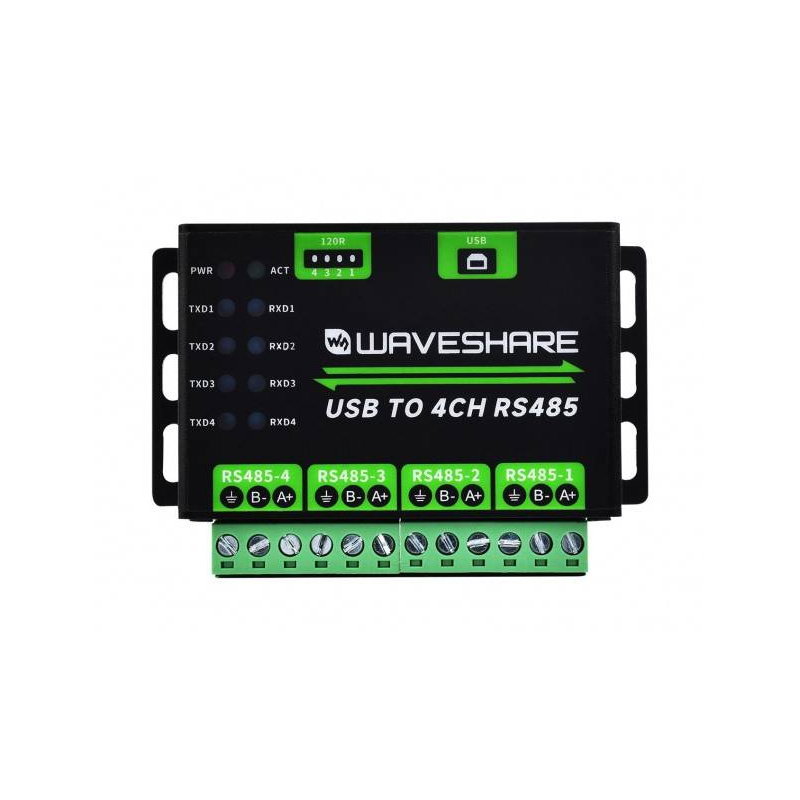

USB - 4-Kanal RS485 Konverter - CH344L - Waveshare 25219.
Industrietauglicher, nicht isolierter USB-zu-485-Konverter.
Hauptmerkmale des Konverters
- 4 unabhängige RS485-Kanäle : ermöglichen die gleichzeitige Kommunikation mit vier separaten RS485-Bussen
- USB-Typ-B-Schnittstelle : Schneller Anschluss an einen Computer ohne zusätzliche Stromversorgung
- Baudrate von 1200 bps bis 460800 bps : breites Konfigurationsspektrum für diverse industrielle Anwendungen
- RS485-Kommunikationsreichweite bis zu 1200 m : stabile Datenübertragung über große Entfernungen
- Schaltbare 120-Ω-Abschlusswiderstände : einzeln über DIP-Schalter aktivierbar.
- TVS- und ESD-Schutz : Schutz gegen elektrostatische Entladungen und Überspannungen
- Selbstzurücksetzende Sicherung : Überlast- und Kurzschlussschutz
- Gehäuse aus Aluminiumlegierung : hohe mechanische Festigkeit und effektive Wärmeableitung
- Unterstützung für bis zu 32 Geräte am Bus : Punkt-zu-Mehrpunkt-Kommunikation
- LED-Anzeige : LEDs zeigen Stromversorgung, Aktivität und Datenübertragung für jeden Kanal an.
USB- und RS485-Kommunikationsschnittstellen

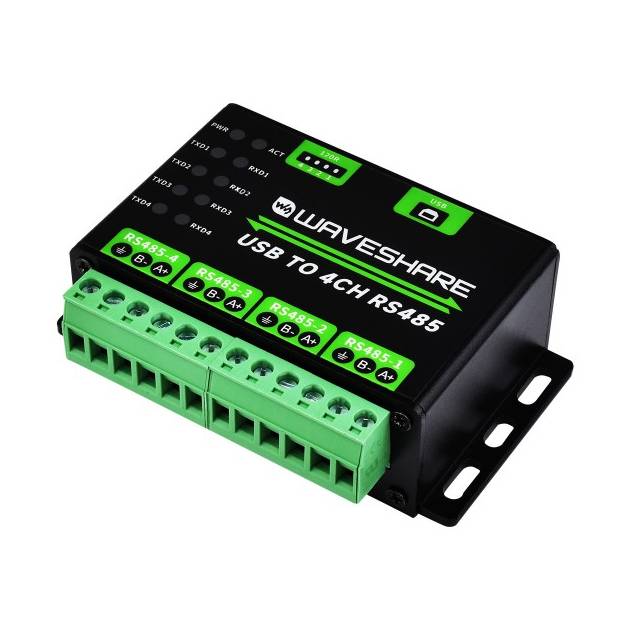

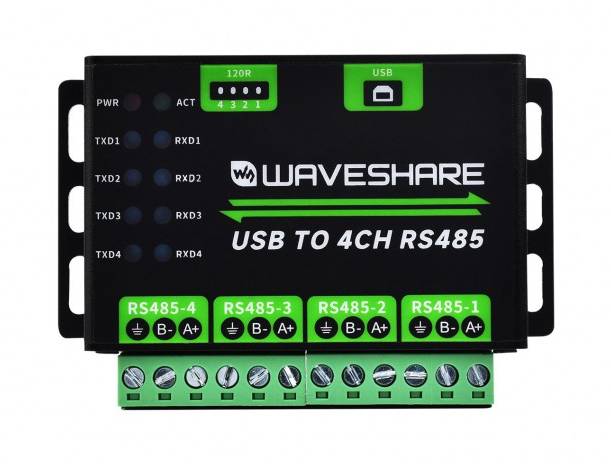

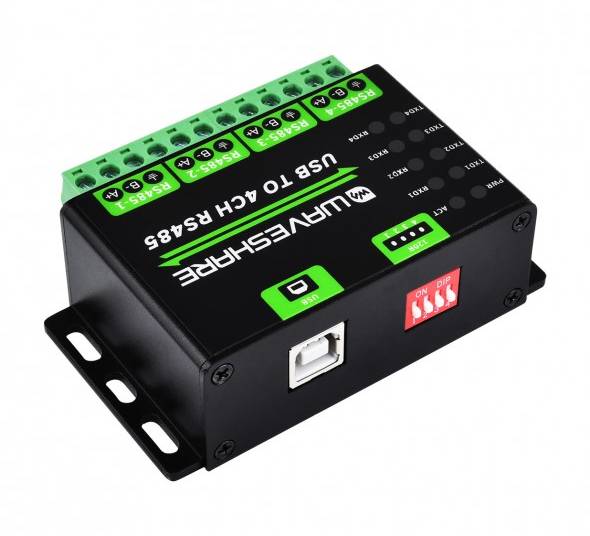

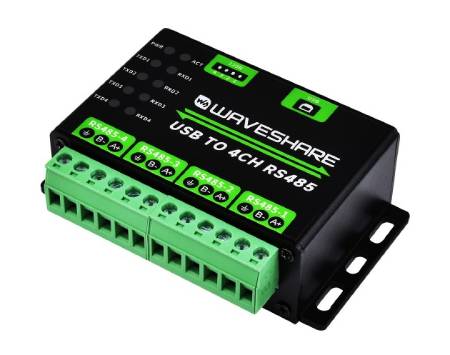

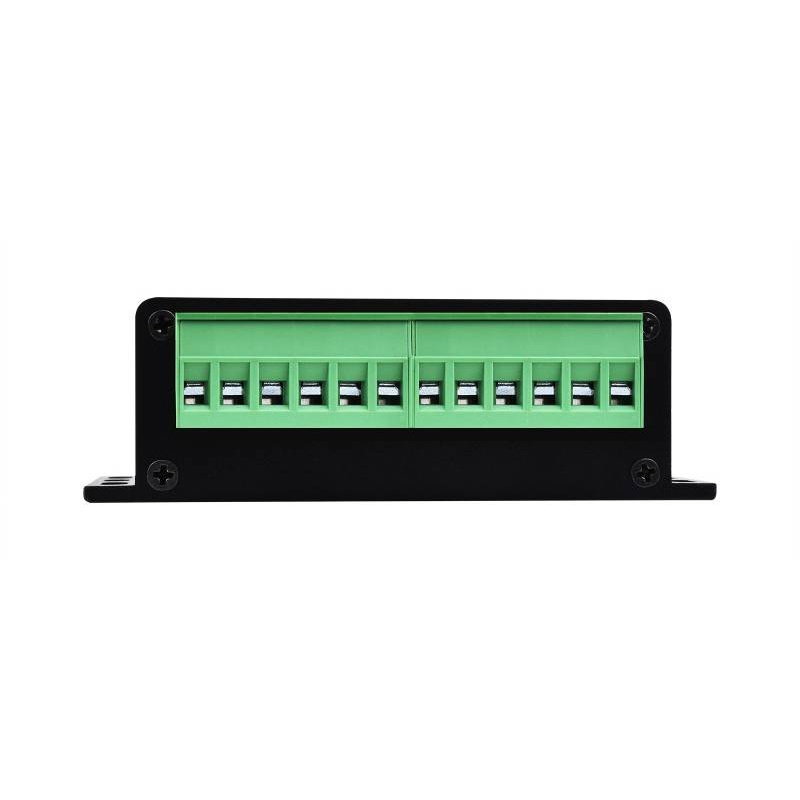

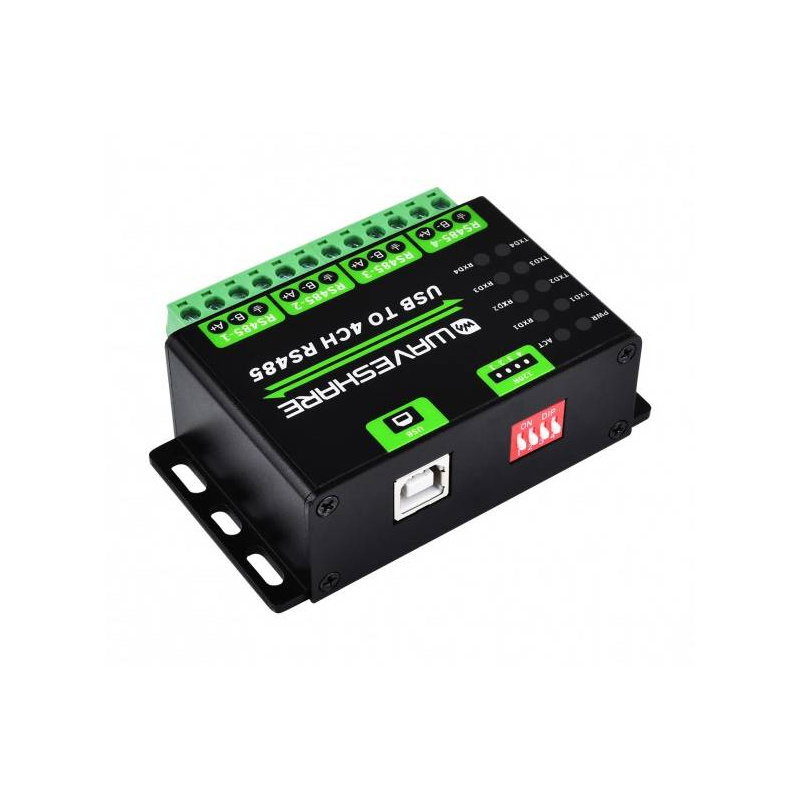

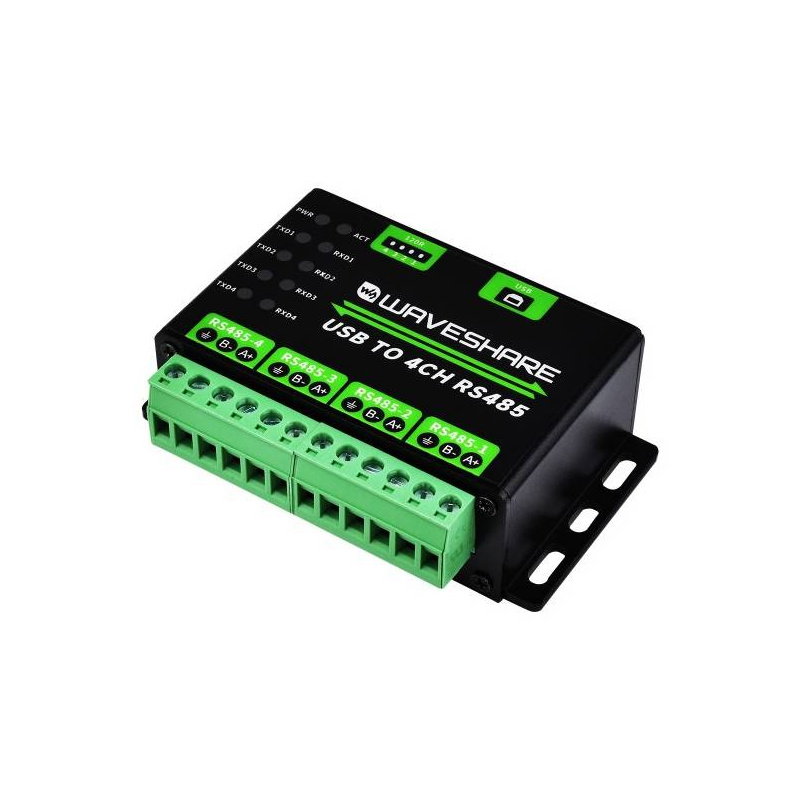

Der Konverter nutzt einen USB-Typ-B-Anschluss am Computer und vier unabhängige RS485-Schnittstellen mit praktischen Schraubklemmen . Jeder Kanal verfügt über A+, B- und PE-Pins und ermöglicht so die Integration mit Industrieanlagen, SPSen, Energiezählern und Telemetriesystemen. Die automatische Umschaltung der Senderichtung macht die manuelle Steuerung der Sende- und Empfangsleitungen überflüssig. Zusätzlich kann jeder Kanal mit einem eigenen 120-Ω-Abschlusswiderstand ausgestattet werden, der über DIP-Schalter am Gehäuse aktiviert wird.

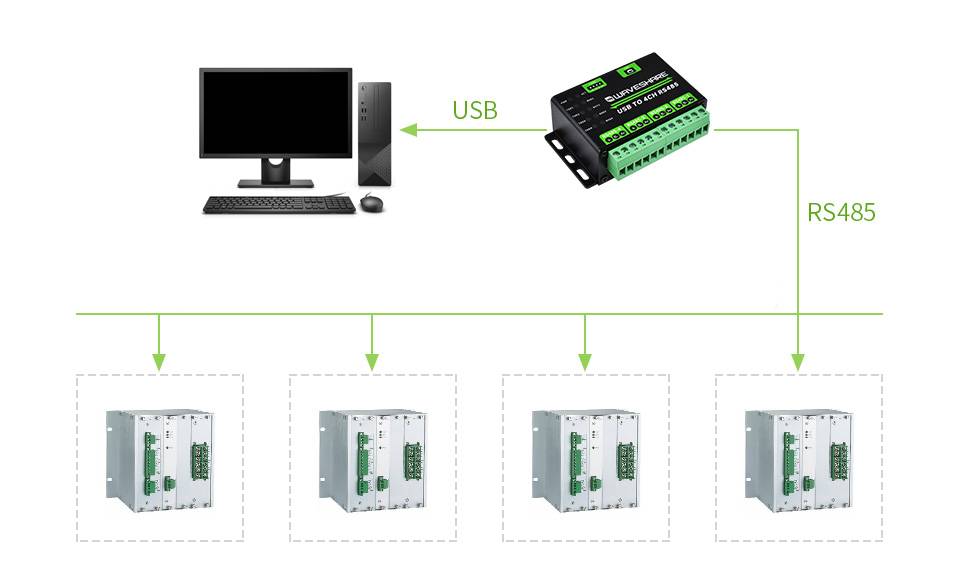

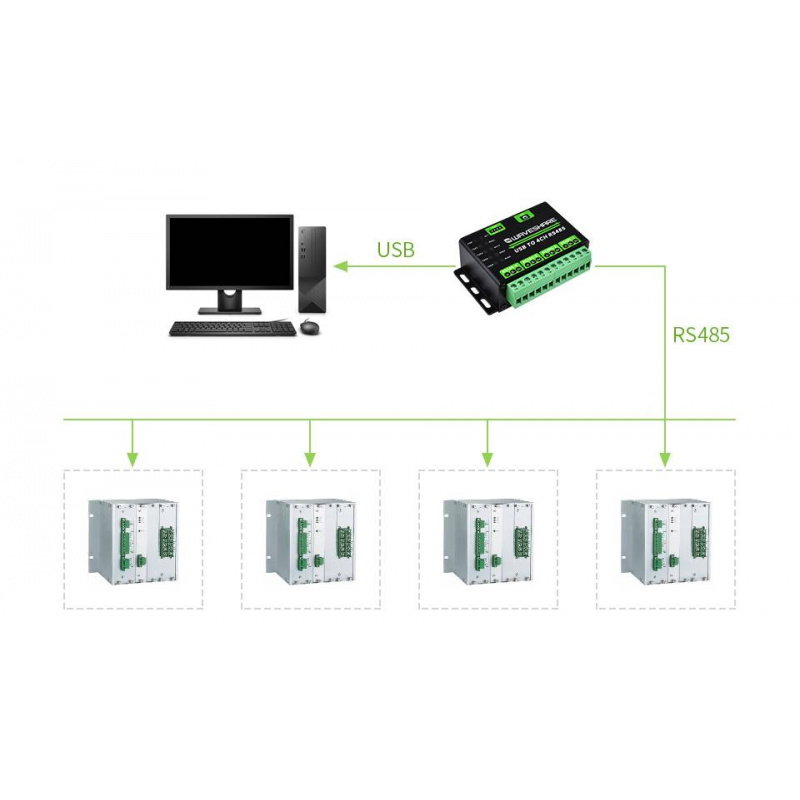

Vier unabhängige Kanäle ermöglichen den gleichzeitigen Betrieb verschiedener Installationssegmente von einem einzigen Computer aus.

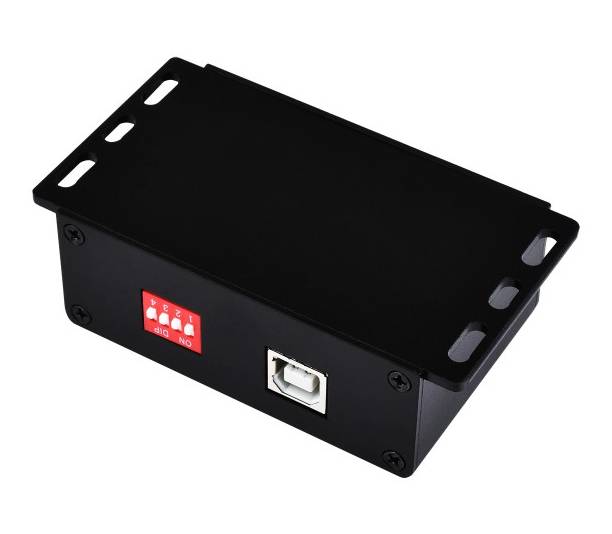

Das Gehäuse ermöglicht die Montage an der Wand oder auf einer DIN-Schiene.
Kompatibilität mit Betriebssystemen
Der Konverter ist für die gängigsten Betriebssysteme in industriellen und Hobbyanwendungen konzipiert. Er unterstützt Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS und Android . Unter Linux und Raspberry Pi kann der Konverter mit Standard-Systemtreibern betrieben werden, was die Implementierung deutlich vereinfacht. Dadurch eignet er sich sowohl für Industriecomputer als auch für Projekte mit Raspberry Pi, Mini-PCs und HMI-Bedienterminals.
Technische Spezifikationen des Wandlers
- Kommunikationssysteme: CH344L, SP485EEN
- Host-Schnittstelle: USB Typ B
- Geräteschnittstelle: 4x RS485
- Versorgungsspannung: 5 V
- Stromverbrauch: 23,6 mA
- Übertragungsgeschwindigkeit: von 1200 bps bis 460800 bps
- Übertragungsmodus: Punkt-zu-Mehrpunkt
- Maximale Anzahl an Geräten: 32 Knoten
- Maximale RS485-Übertragungsdistanz: bis zu 1200 m
- Maximale USB-Kabellänge: ca. 5 m
- Abschlusswiderstände: 120 Ω, wählbar über DIP-Schalter
- USB-Schutz: 500-mA-Sicherung mit Selbstrückstellung, ESD-Schutz
- RS485-Schutz: TVS 600 W, Überspannungsschutz, 15 kV ESD
- Betriebstemperatur: -40 °C bis 85 °C
- Betriebsfeuchtigkeit: 5 % rF bis 95 % rF
- Unterstützte Systeme: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
- Gehäusematerial: Aluminiumlegierung
- Montageart: Wand- und DIN-Schienenmontage

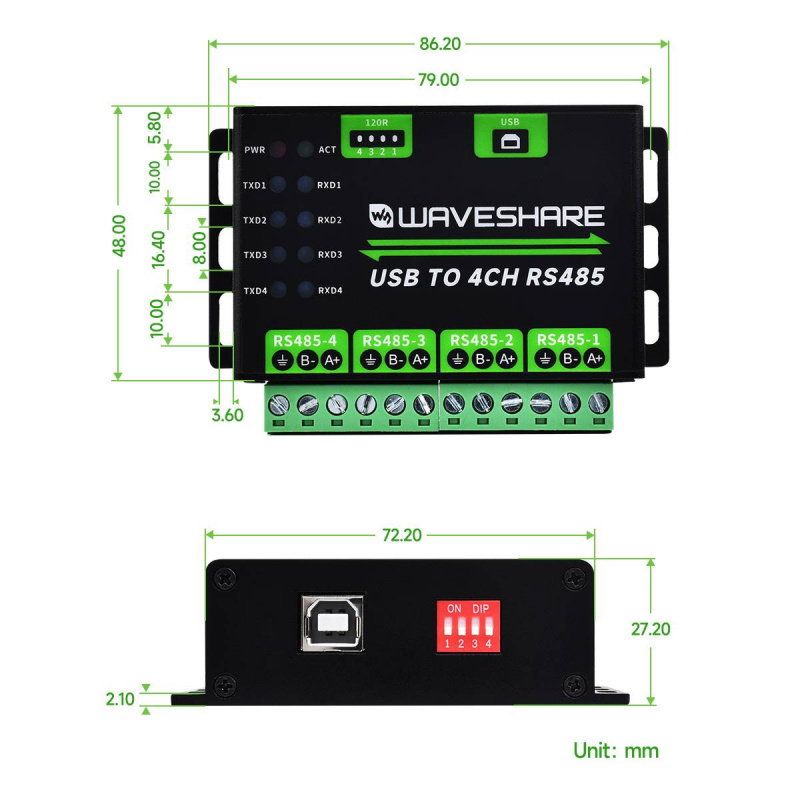

- Abmessungen: 86,2 x 48 x 27,2 mm
- Gewicht: 181 g
Inhalt des Sets
- 1x USB - 4-Kanal RS485-Konverter
- 1x USB-A-auf-USB-B-Kabel, ca. 1,2 m lang

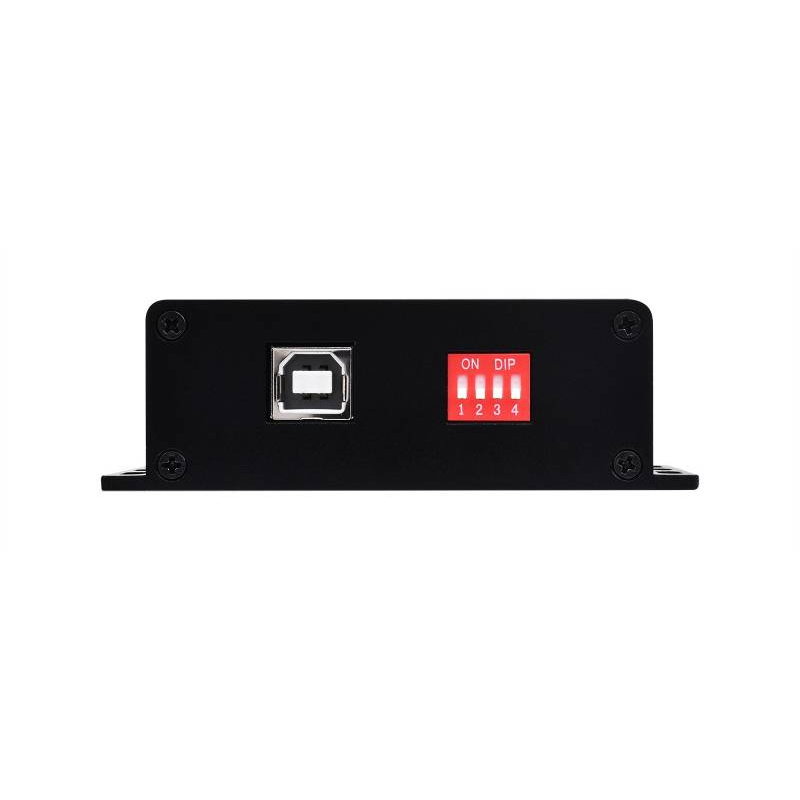

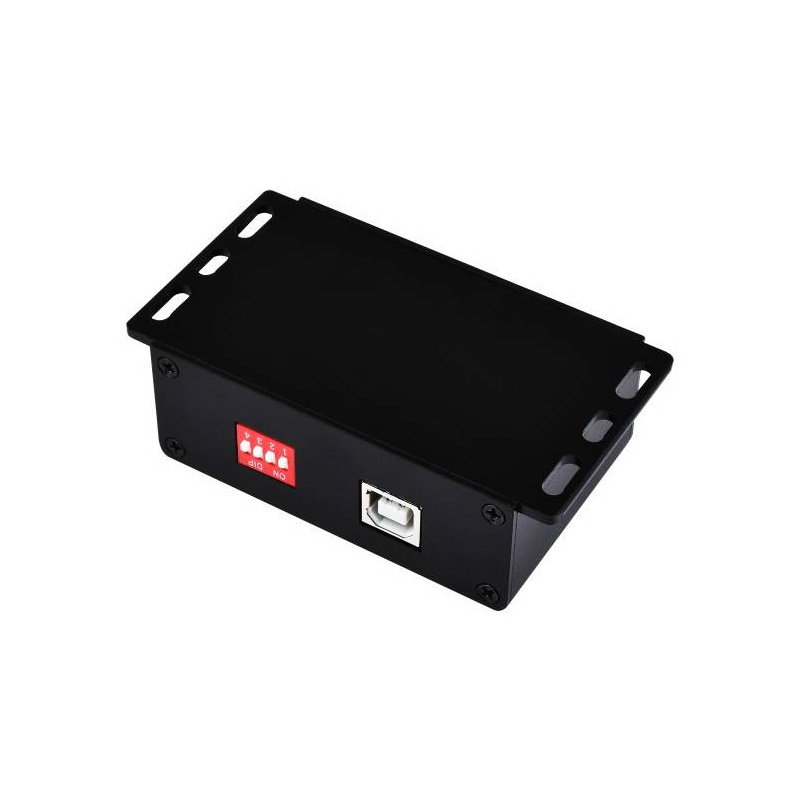

Jeder Kanal kann seinen eigenen 120Ω-Abschlusswiderstand verwenden, der über DIP-Schalter am Gehäuse aktiviert werden kann.
