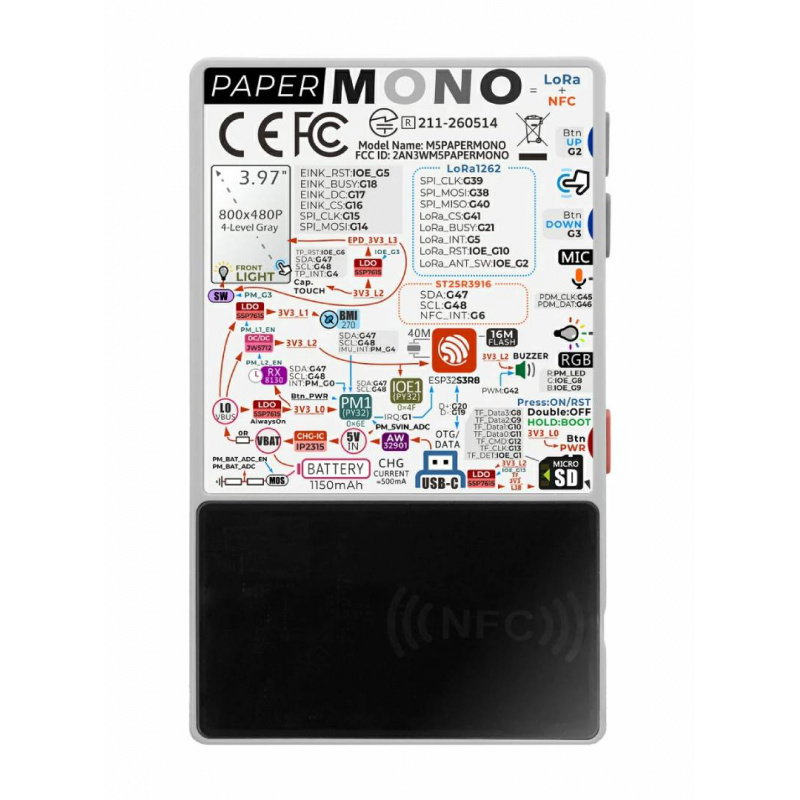

Produktbeschreibung: PaperMono – ESP32-S3-Entwicklungsmodul mit 3,97-Zoll-E-Paper-Bildschirm, LoRa und NFC – M5Stack C153

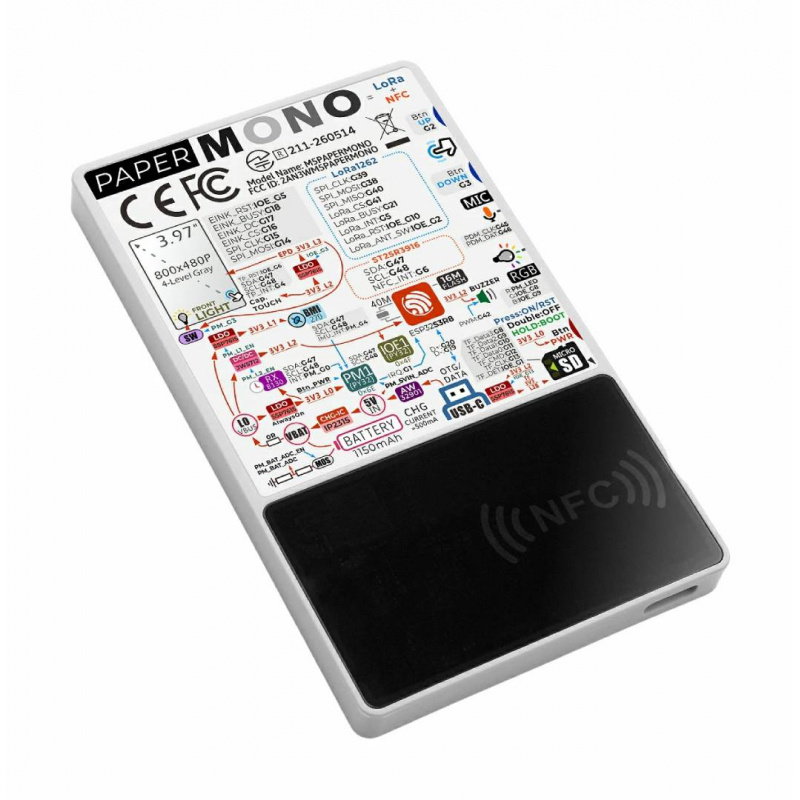

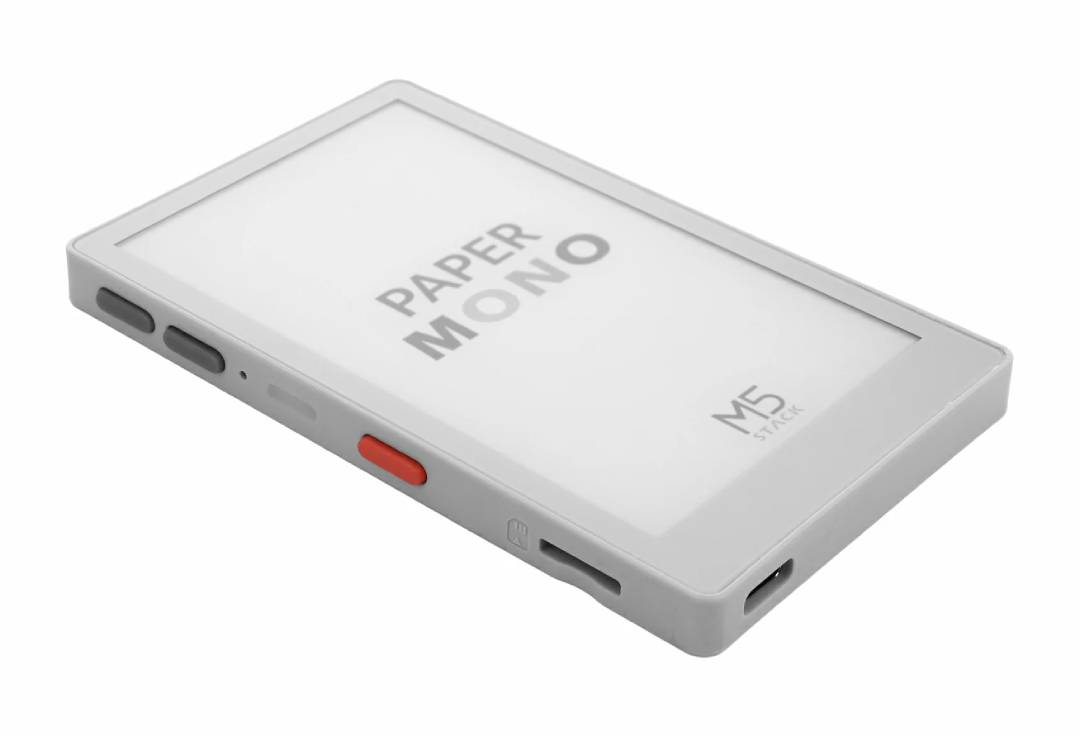

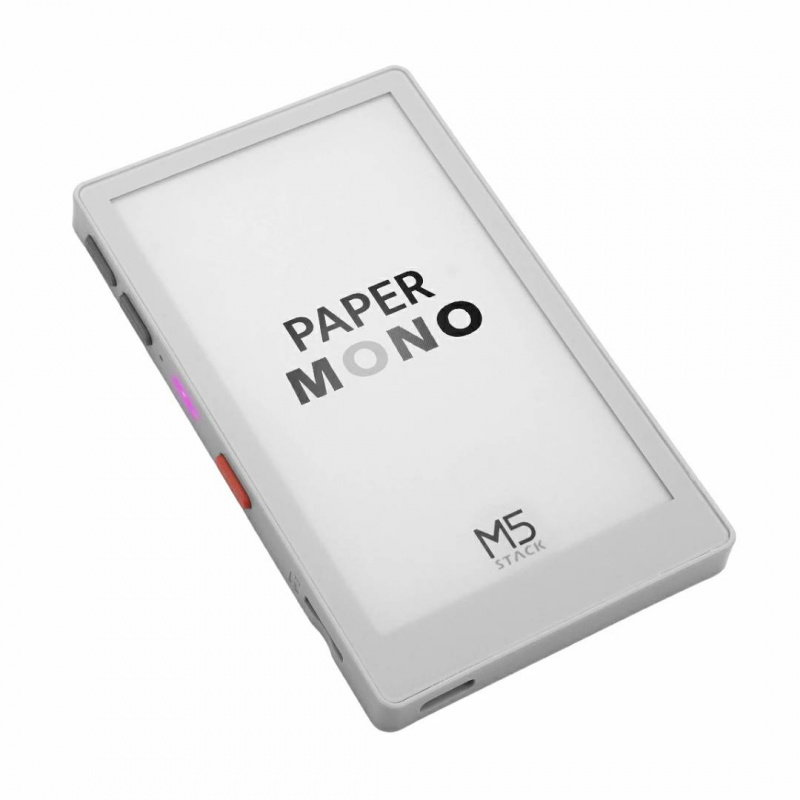

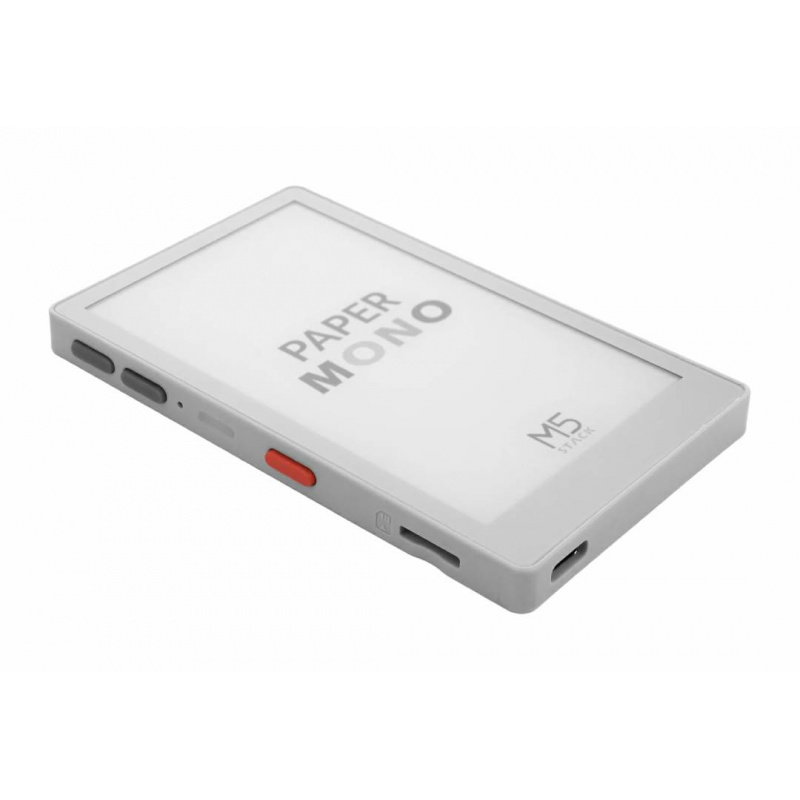

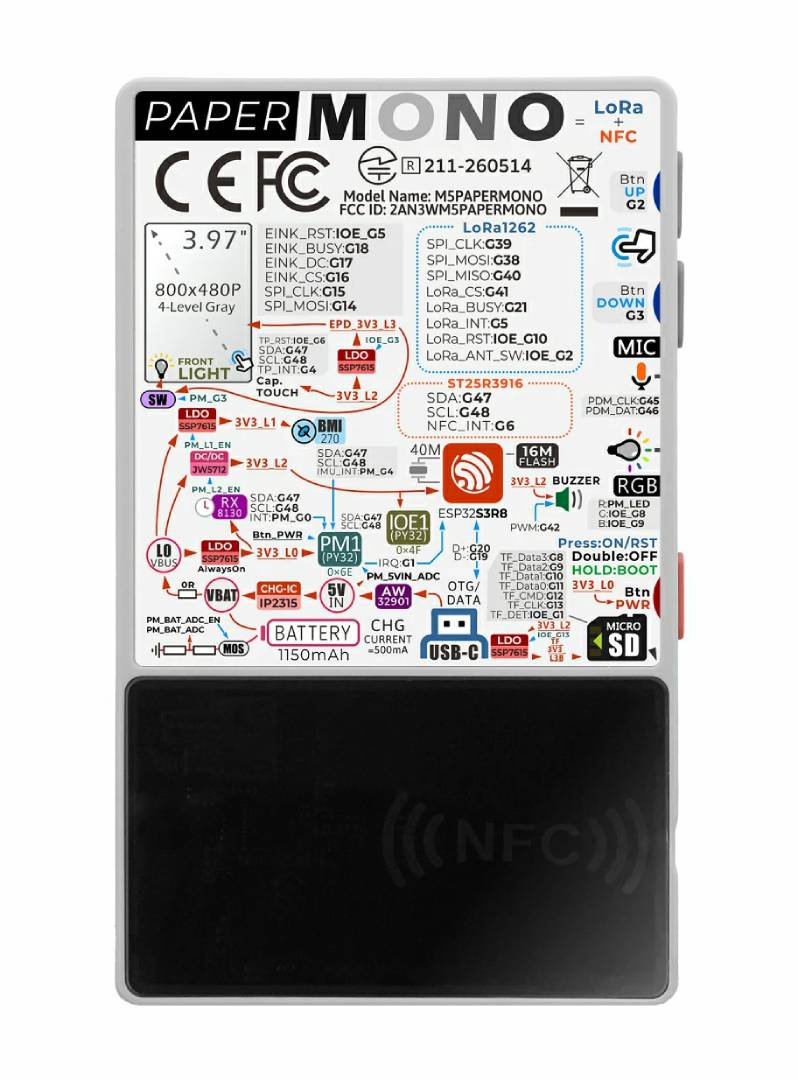

M5Stack PaperMono ist eine kompakte Entwicklungsplattform zur Erstellung energieeffizienter E-Paper-Geräte. Kernstück ist ein Dual-Core ESP32 -S3R8 mit einer Taktfrequenz von bis zu 240 MHz , unterstützt von 16 MB Flash-Speicher und 8 MB PSRAM. Das 3,97-Zoll -E-Paper-Touchscreen-Display unterstützt vier Graustufen und eine Auflösung von 480 x 800 Pixeln. Die integrierte Hintergrundbeleuchtung verbessert den Bedienkomfort bei schwachem Licht. PaperMono zeichnet sich durch 2,4-GHz-WLAN, NFC und LoRa- Konnektivität aus. Der ST25R3916-Controller unterstützt die Standards ISO14443A, ISO14443B, FeliCa und ISO15693, während der SX1262-Chip die LoRa-Übertragung im Frequenzband von 868 MHz bis 923 MHz ermöglicht. Die Platine verfügt außerdem über eine BMI270-IMU, eine RX8130CE-Echtzeituhr (RTC), ein PDM-Mikrofon, einen Summer, eine RGB-LED und einen microSD- Kartensteckplatz.
PaperMono - ESP32-S3 Entwicklungsmodul mit 3,97'' E-Paper-Bildschirm, LoRa und NFC - M5Stack C153.

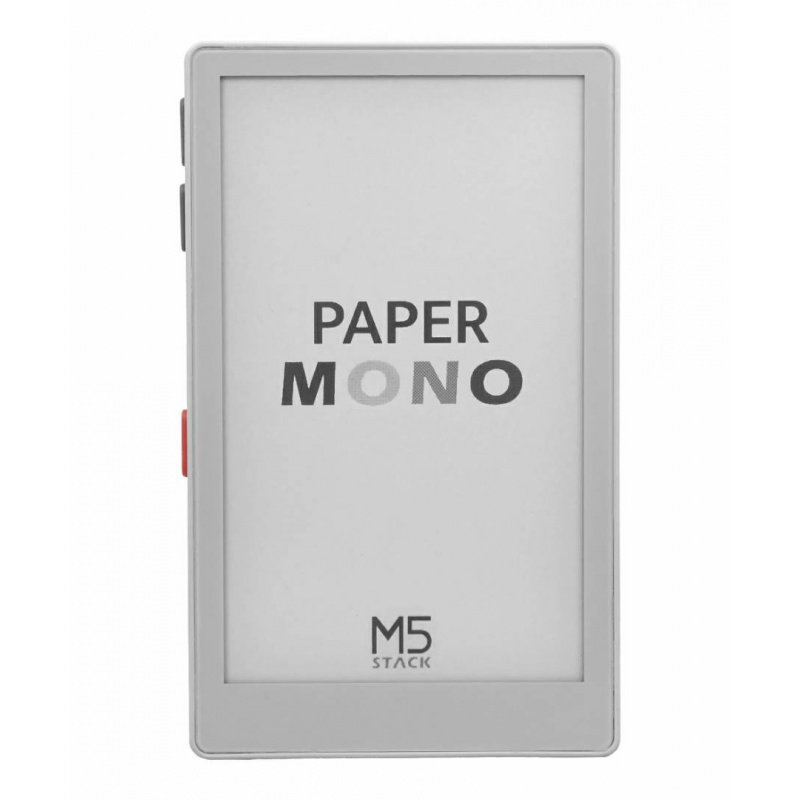

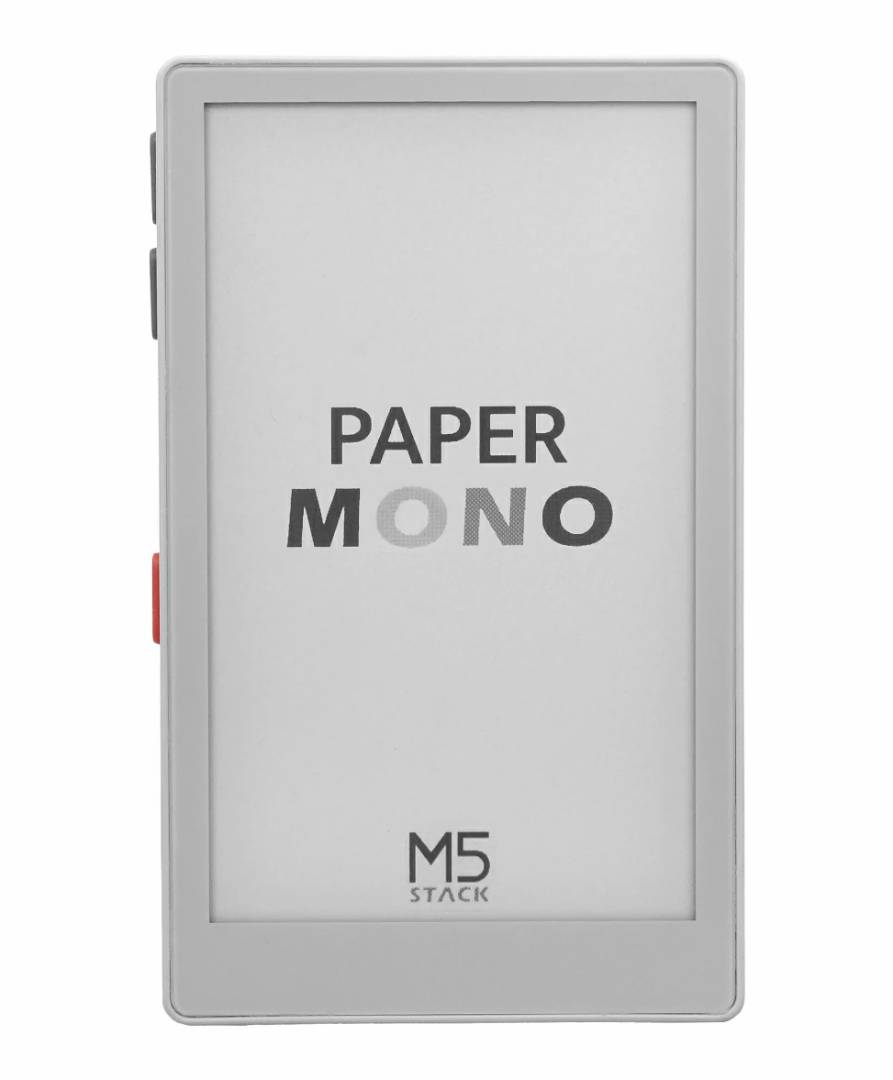

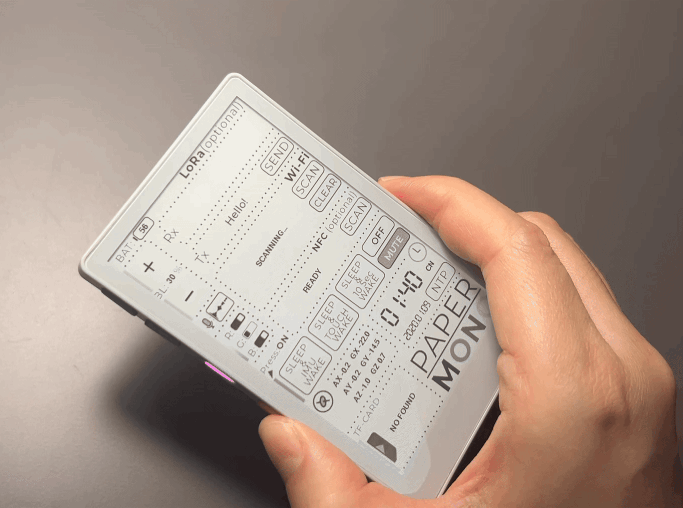

Der 3,97 Zoll große E-Paper-Touchscreen mit einer Auflösung von 480 x 800 Pixeln unterstützt 4 Graustufen und eine integrierte Hintergrundbeleuchtung.
Hauptmerkmale des M5Stack PaperMono-Moduls
- ESP32-S3R8 Mikrocontroller : Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Taktfrequenz von bis zu 240 MHz
- Speicher : 16 MB Flash-Speicher und 8 MB Oktal-PSRAM bieten Platz für umfangreiche Anwendungen, Grafiken und Daten.
- 3,97"-E-Paper-Bildschirm : Monochrom-SSD1677-Display mit einer Auflösung von 480 x 800 Pixeln und 4 Graustufen
- Touchpanel : Der FT6336G-Controller ermöglicht die Erstellung intuitiver Benutzeroberflächen.
- Integrierte Hintergrundbeleuchtung : Ermöglicht eine komfortablere Nutzung des Bildschirms bei schwachen Lichtverhältnissen
- LoRa-Kommunikation : Das SX1262-Modul mit integrierter FPC-Antenne arbeitet im Frequenzbereich von 868 MHz bis 923 MHz.
- NFC : Der ST25R3916-Chip unterstützt ISO14443A, ISO14443B, FeliCa und ISO15693.
- WLAN 2,4 GHz : Ermöglicht die drahtlose Kommunikation mit dem lokalen Netzwerk und dem Internet
- IMU BMI270 : Der 6-Achsen-Bewegungssensor ermöglicht die Erkennung der Ausrichtung und Bewegung des Geräts.
- RTC RX8130CE : Echtzeituhr ermöglicht präzise Zeiterfassung
- microSD-Kartensteckplatz : Ermöglicht die Erweiterung des Speicherplatzes für Daten und Dateien
- PDM-Mikrofon und Summer : Ton- und Signalfunktionen aktivieren
- RGB-LED : Bietet eine visuelle Anzeige des Gerätestatus
- M5PM1 Energiemanagement : Eine Lösung für Projekte mit begrenztem Energieverbrauch
- 1150-mAh-Akku : Ermöglicht die Nutzung von PaperMono als eigenständiges Mobilgerät.

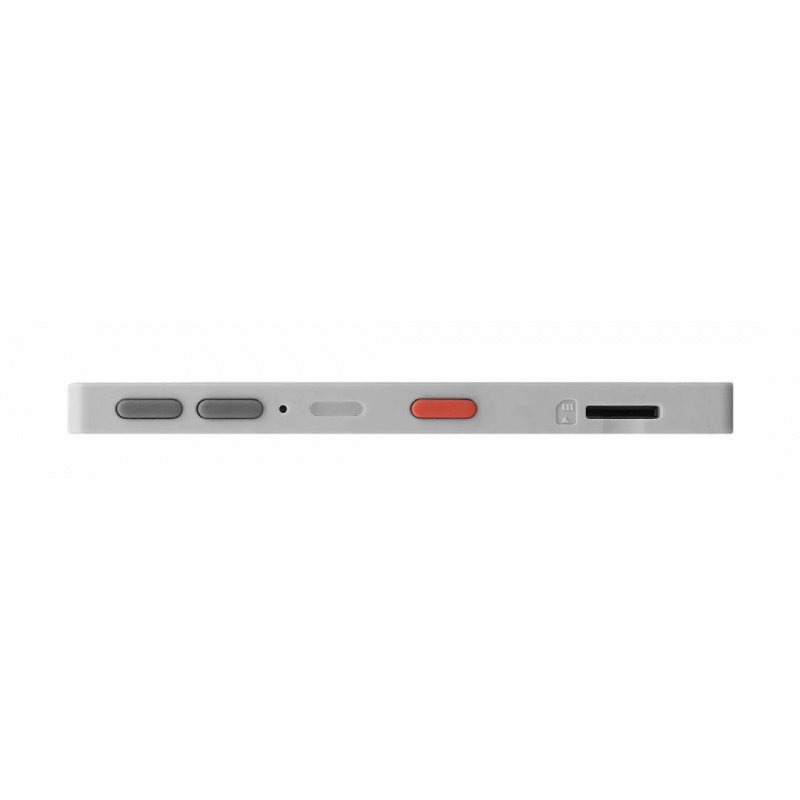

- Benutzerschaltflächen : zwei Funktionstasten und ein Ein-/Ausschalter mit den Funktionen EIN, AUS, ZURÜCKSETZEN und BOOT
Programmierung von M5Stack PaperMono mit ESP32-S3
Der M5Stack PaperMono lässt sich sowohl mit der Arduino IDE als auch mit der UiFlow2-Umgebung programmieren und eignet sich daher für Einsteiger und Fortgeschrittene gleichermaßen. Die Arduino IDE unterstützt Bibliotheken wie M5Unified, M5GFX, M5PM1, M5IOE1, M5Unit-NFC und RadioLib und vereinfacht so die Nutzung von Display, NFC, LoRa, Sensoren und anderen Komponenten. Beispiele und Anleitungen für ESP-IDF und PlatformIO sind ebenfalls verfügbar und erleichtern die Umsetzung komplexerer Embedded-Projekte. Mit UiFlow2 hingegen können Sie Programme mithilfe grafischer Blockly-Blöcke erstellen und so direkt loslegen, ohne den gesamten Code manuell schreiben zu müssen. Das Gerät kommuniziert per WLAN mit Zugangscode oder per USB mit der UiFlow2-Umgebung. Das fertige Programm kann als Testprogramm ausgeführt oder im Speicher des PaperMono gespeichert und ohne ständige Computerverbindung genutzt werden.
Sie können in den Firmware-Upload-Modus wechseln, indem Sie den Netzschalter etwa 2 Sekunden lang gedrückt halten. Lassen Sie den Schalter los, sobald die rote LED zu blinken beginnt.
Vergleich von M5Stack PaperMono und PaperMono-Lite
PaperMono und PaperMono-Lite verwenden denselben ESP32-S3R8-Prozessor und einen 3,97-Zoll-E-Paper-Touchscreen . Daher eignen sich beide Modelle hervorragend für energieeffiziente Schnittstellen und mobile Geräte. Der wichtigste Unterschied liegt in den NFC- und LoRa-Modulen der Vollversion von PaperMono. PaperMono-Lite ist eine einfachere Variante, die für Projekte gedacht ist, bei denen keine Funkkommunikation über große Entfernungen und keine Näherungserkennung benötigt werden.
| Parameter | PaperMono | PaperMono-Lite |
|---|---|---|
| Hauptsteuerung | ESP32-S3R8 | ESP32-S3R8 |
| Bildschirm | 3,97"-E-Paper, 4 Graustufen, 480 x 800 Pixel | 3,97"-E-Paper, 4 Graustufen, 480 x 800 Pixel |
| Touchscreen | FT6336G | FT6336G |
| Hintergrundbeleuchtung | integriert | integriert |
| W-lan | 2,4 GHz | 2,4 GHz |
| NFC | ST25R3916 | Mangel |
| LoRa | SX1262 - Stamp LoRa-1262 | Mangel |
| microSD-Speicher | Ja | Ja |
| IMU | BMI 270 | BMI 270 |
| RTC | RX8130CE | RX8130CE |
| Batterie | 1150 mAh | 1150 mAh |
| Gehäusefarbe | grau | Weiß |
| Masse | 74,7 g | 72,4 g |
Der eingebaute 1150-mAh-Akku und das M5PM1-Energiemanagementsystem unterstützen mobiles Arbeiten und Anwendungen mit geringem Stromverbrauch.
Praktische Anwendungen von M5Stack PaperMono
Der M5Stack PaperMono eignet sich ideal für Projekte, die ein klares Display, geringen Stromverbrauch und drahtlose Kommunikation erfordern. Er kann als tragbarer Dokumenten- und Informationsleser, elektronisches Etikett, Informationstafel oder eigenständiges IoT-Terminal eingesetzt werden. Der Touchscreen ermöglicht die Erstellung interaktiver Menüs und Bedienfelder ohne zusätzliches Display. NFC ermöglicht den Aufbau von Zutrittskontrollterminals, Identifikationsgeräten sowie Karten- und Tag-Lesesystemen . LoRa Es ermöglicht die Übertragung kleiner Datenmengen über deutlich größere Entfernungen als herkömmliche lokale Netzwerke, was in Anwendungen wie Telemetrie, Feldsystemen, Automatisierung und intelligentem Transportwesen von Vorteil ist. IMU, RTC und microSD erweitern die Datenaufzeichnungs- und autonomen Betriebsfunktionen zusätzlich.
Technische Spezifikationen von M5Stack PaperMono
- SoC: ESP32-S3R8
- Prozessor: Dual-Core Xtensa 32-Bit LX7
- Maximale Taktfrequenz: 240 MHz
- Flash-Speicher: 16 MB
- PSRAM: 8 MB Oktal
- WLAN-Verbindung: 2,4 GHz
- Anzeigetyp: Monochrom-E-Paper
- Bildschirmdiagonale: 3,97 Zoll
- Display-Controller: SSD1677
- Auflösung: 480 x 800 Pixel
- Anzahl der Graustufen: 4
- Touchpanel: FT6336G
- Aktiver Berührungsbereich auf der X-Achse: 5 bis 475
- Aktiver Berührungsbereich der Y-Achse: 5 bis 795
- Display-Hintergrundbeleuchtung: integriert
- NFC: ST25R3916
- Unterstützte NFC-Standards: ISO14443A, ISO14443B, FeliCa, ISO15693
- LoRa-Chip: SX1262 - Stamp LoRa-1262
- LoRa-Frequenzbereich: 868 MHz bis 923 MHz
- LoRa-Antenne: Integrierte FPC
- IMU: BMI270, 6 Achsen
- RTC: RX8130CE
- IO-Expander: M5IOE1
- Energiemanagement: M5PM1
- Mikrofon: PDM LMD4737T261-AC02
- Akustische Anzeige: eingebauter Summer
- Ampel: eingebaute RGB-Diode
- Externer Speicher: microSD-Steckplatz
- Tasten: 2 x Benutzertaste, 1 x Ein-/Ausschalter

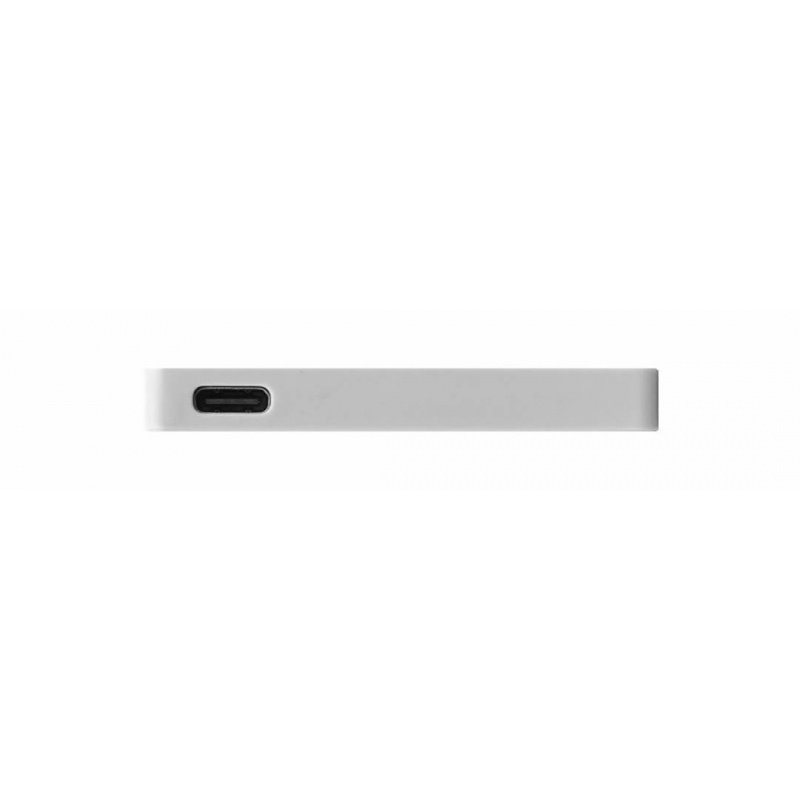

- Eingangsleistung: USB Typ-C, 5 V DC
- Akkukapazität: 1150 mAh
- Abmessungen: 62,0 x 101,0 x 8,0 mm
- Gewicht: 74,7 g
Inhalt des Sets
- 1 x M5Stack PaperMono
Das Modul bietet LoRa-Kommunikation von 868 MHz bis 923 MHz und ist NFC-konform mit ISO14443A, ISO14443B, FeliCa und ISO15693.
