Produktbeschreibung: Feather ESP32-S3 - WLAN-Modul, GPIO - 4 MB Flash 2 MB PSRAM - kompatibel mit Arduino - Adafruit 5477
Board kompatibel mit Arduino von Adafruit aus der Feather-Serie. Das Modul ist mit dem ESP32-S3- Chip ausgestattet, verfügt über 4 MB Flash-Speicher und 2 MB eingebautes PSRAM . Das mit 240 MHz getaktete Espressif-Dual-Core-System ist mit WiFi- und Bluetooth Low Energy- Kommunikation und einem nativen USB-Anschluss vom Typ C ausgestattet.Das Produkt wird in Projekten im Bereich des Internets der Dinge (IoT) oder im weitesten Sinne im Haushalt eingesetzt Automatisierung.
Das Produkt ist mit Arduino kompatibel!
Der Hersteller hat eine ausführliche Bedienungsanleitung vorbereitet - check it out!
Inhalt des Kits.Was ist Feather ESP32-S3
Feather ESP32-S3 gehört zur Familie der kleinen Module. Es wurde mit einem Espressif-Mikrocontroller ausgestattet, der WiFi- und Bluetooth-Kommunikation mit geringem Energieverbrauch unterstützt. Durch seine kompakten Abmessungen lässt er sich unter anderem in Projekten erfolgreich einsetzen. IoT und Hausautomation. Feather ESP32-S3 basiert auf einem Dual - Core Tensilica 240 MHz Prozessor . Es verfügt über 4 MB Flash und 2 MB PSRAM. Es unterstützt u.a. Laufzeitmessung (ToF). Das Produkt ist mit nativem USB ausgestattet.

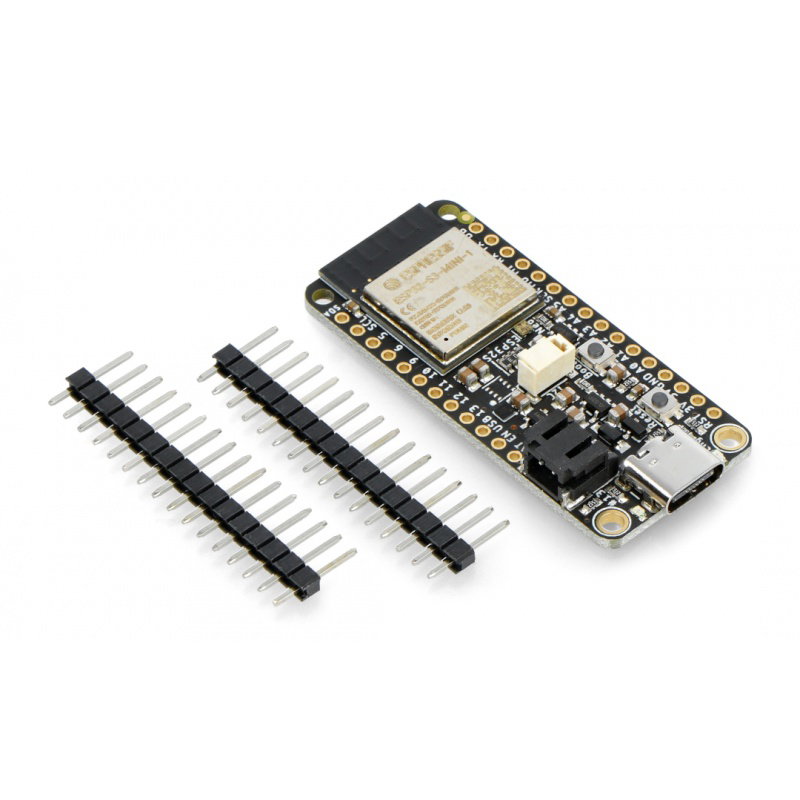

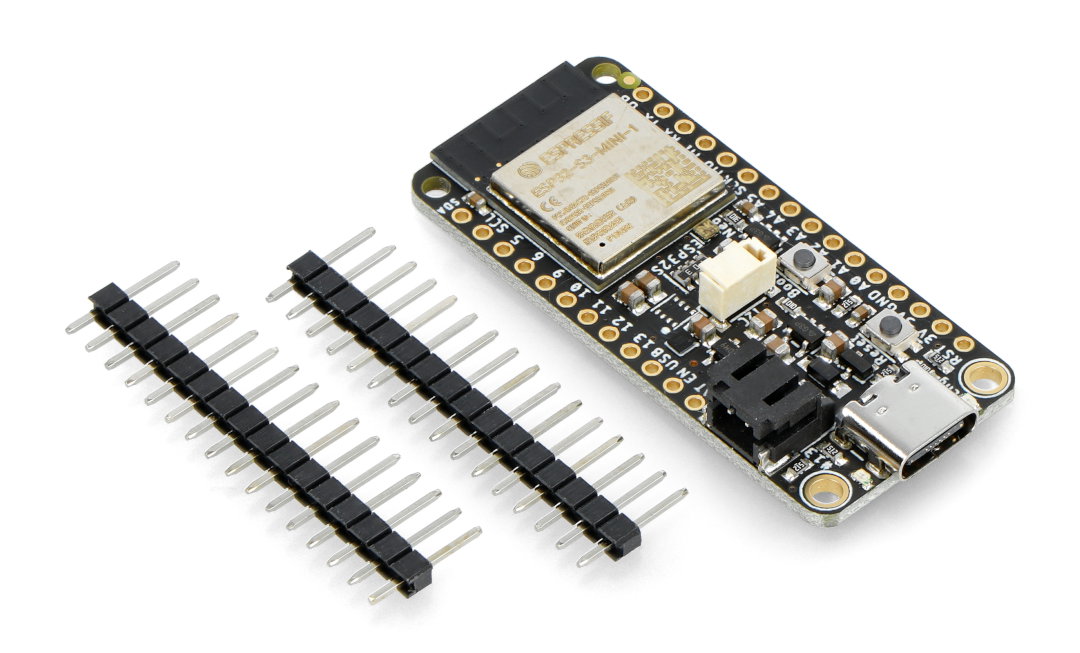

Inhalt des Kits
- Feather ESP32-S3 - WLAN, GPIO-Modul - 4 MB Flash 2 MB PSRAM - Arduino kompatibel - Adafruit 54773 - 1 Stk
- 1x16 Goldstiftstreifen - 2,54 mm Raster - zum Selbstlöten - 2 Stück
Beschreibung der Pinbelegung
- Nativer USB-C-Anschluss : Wird zur Stromversorgung und Programmierung der Karte verwendet. Es ermöglicht Ihnen, einen Li-Pol-Akku aufzuladen, der an den JST-Anschluss angeschlossen ist.
- JST 2-PH Stecker verbunden mit dem Li-Pol Batterieladesystem : Li-Pol 3,7 / 4,2 V mit einer Kapazität von 250 mAh oder mehr kann daran angeschlossen werden.
- CHG-LED: Die LED leuchtet, während der Akku geladen wird. Wenn der Ladevorgang abgeschlossen ist, erlischt die LED. Wenn das Paket nicht verbunden ist, kann die LED schnell blinken.
- GND: gemeinsame Masse für alle Leistungs- und Logikschaltkreise.
- BAT: positive Spannung von / zu 2-poliger JST-Buchse für optionalen Li-Pol-Akku.
- USB: positive Spannung von / zur USB-C-Buchse, wenn USB angeschlossen ist.
- DE: 3,3-V-Spannungsreglerstift.
- 3,3 V: Reglerausgang 3,3 V (Momentanstrom 500 mA).

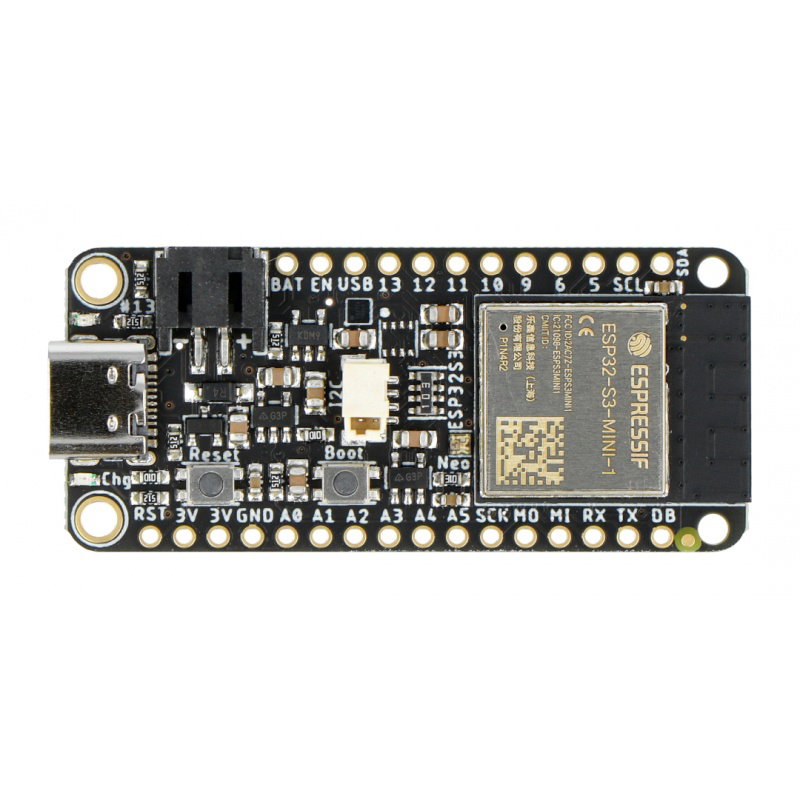

Leitungen des Feather ESP32-S3-Moduls.

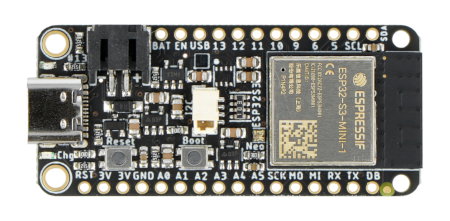

Das Board ist mit dem ESP32-S3-System von Adafruit ausgestattet.Grundlegende Pinbelegung von Feather ESP-S3
- Pins von A0 bis A5 - können als analoge Eingänge verwendet werden
- SPI-Bus:
- SCK: Pin der SPI-Taktleitung
- MOSI: SPI Mikrocontroller Out / Sensor In
- MISO: SPI Mikrocontroller In / Sensor Out
- UART-Schnittstelle
- RX: UART-Empfängerstift
- TX: UART-Sender-Pin
- I2C-Schnittstelle (gemeinsam vom STEMMA QT-Anschluss)
- SCL: Clock-Pin des I2C-Busses
- SDA: Datenpin des I2C-Busses
- Digitale Pins: D5, D6, D9 bis D13
Spezifikation des Feather ESP32-S3-Moduls
- System: Dual-Core Tensilica 240 MHz
- Flash-Speicher: 4 MB
- PSRAM-Speicher: 2 MB
- USB: Typ C - für Programmierung und Stromversorgung
- JST 2-PH-Anschluss mit Li-Pol-Akkuladegerät
- LC709203-System, das den Betrieb der Batterie überwacht (bei Stromversorgung durch eine Li-Pol-Batterie)
- Reset- und DFU-Tasten (BOOT0)
- STEMMA QT-Anschluss für I2C-Geräte
- Dioden informieren über den Betriebs- und Ladezustand des Moduls (unterstützt auch NeoPixel)
- Niedriger Energieverbrauch von bis zu 100 uA im Schlafmodus bei Batteriebetrieb
- Kompatibel mit Arduino oder CircuitPython
- Abmessungen: 52,3 mm x 22,7 mm x 7,2 mm
- Gewicht: 6,3 g

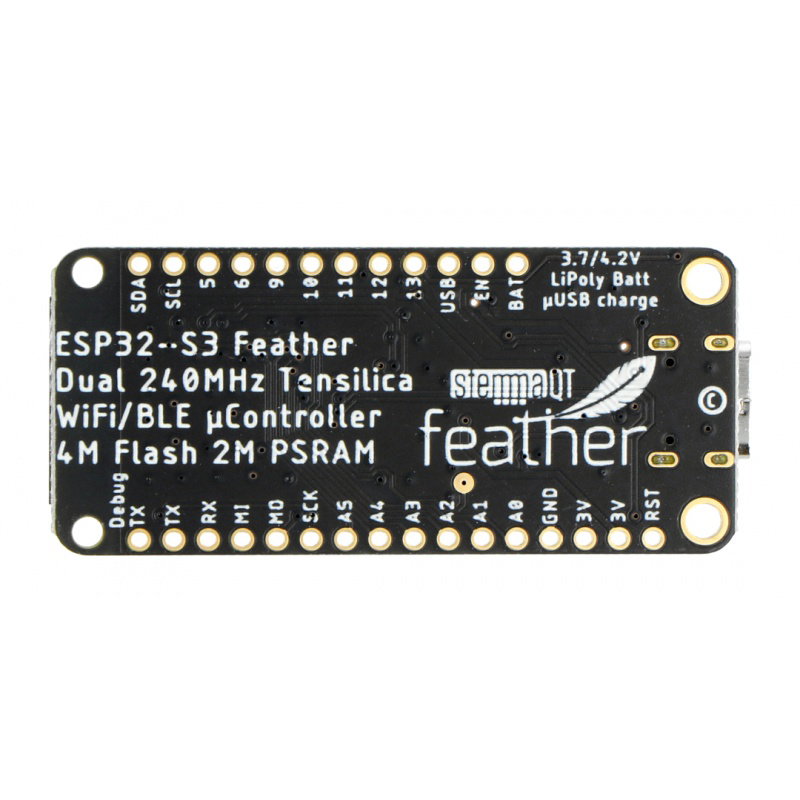

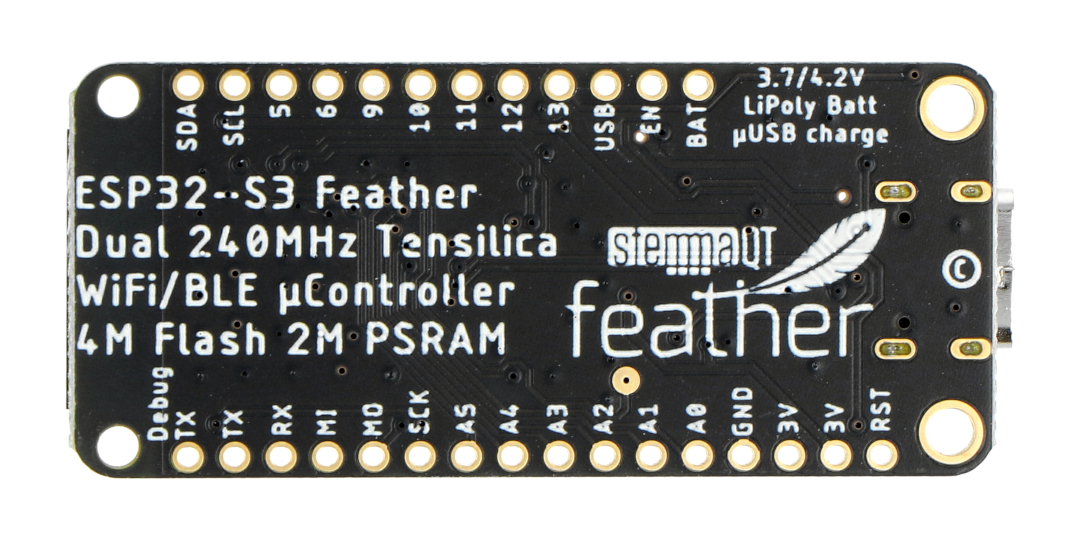

Feather ESP32-S3 - Rückansicht.
