Produktbeschreibung: 28BYJ-48 5 V / 0,1 A / 0,03 Nm Getriebeschrittmotor mit ULN2003A Controller - OpenPlatform
Ein Fünf-Draht-Schrittmotor mit einem eigenen Treiber auf Basis des ULN2003A-Chips. Er hat ein integriertes Übersetzungsverhältnis von 64:1. Er wird mit 5 V versorgt und zieht 100 mA pro Spule. Das Haltedrehmoment nach dem Getriebe beträgt 0,3 kg*cm (0,03 Nm). Der Ausgang hat eine Welle mit 5 mm Durchmesser. 28BYJ-48, gesteuert durch den ULN2003A-Controller.
Schrittmotor-Anwendungen:
- Drucker
- CNC-Geräte
- 3D-Drucker
- Lasergeräte
- Manipulatoren

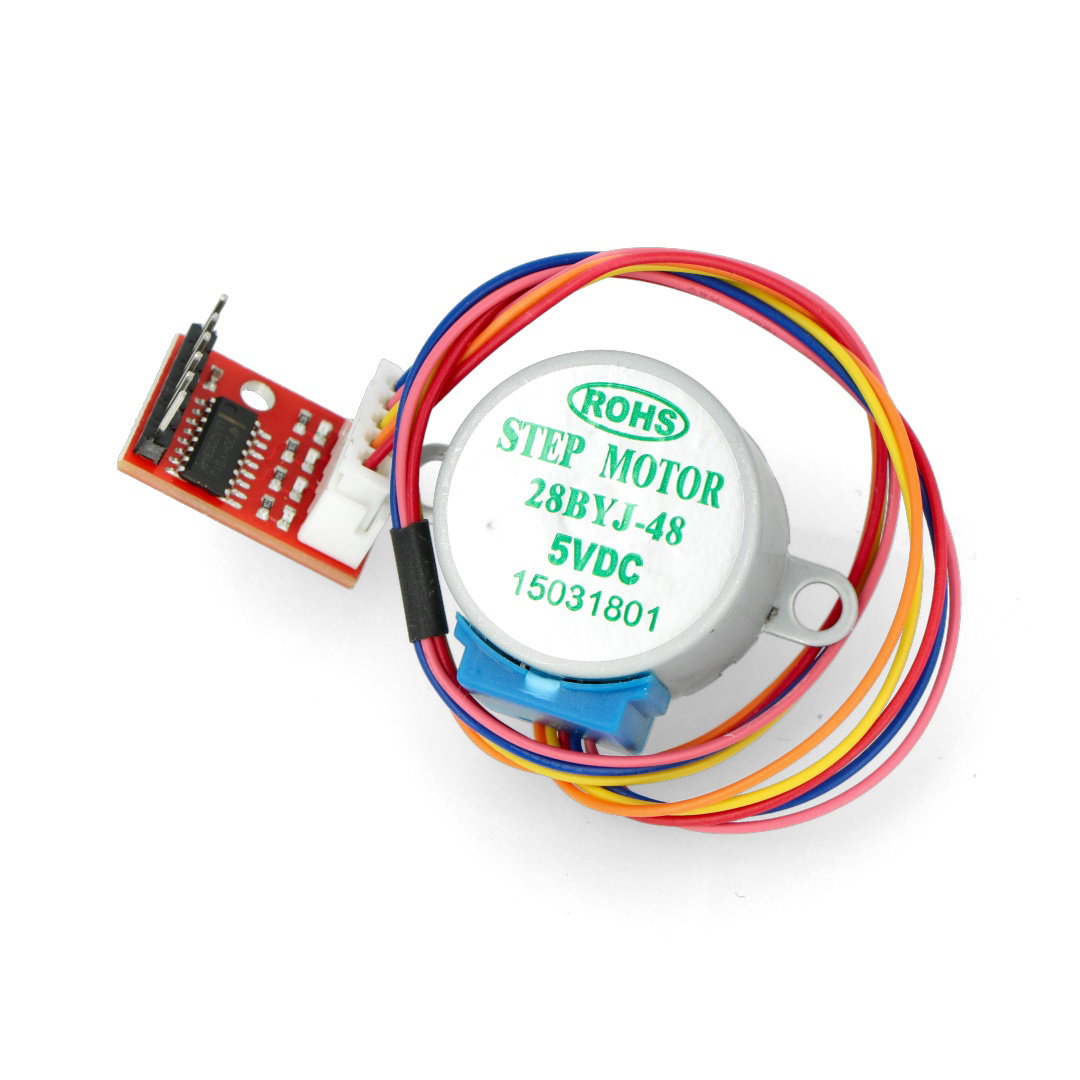

28BYJ-48 5 V / 0,1 A / 0,03 Nm Getriebeschrittmotor mit ULN2003A Treiber - OpenPlatform.

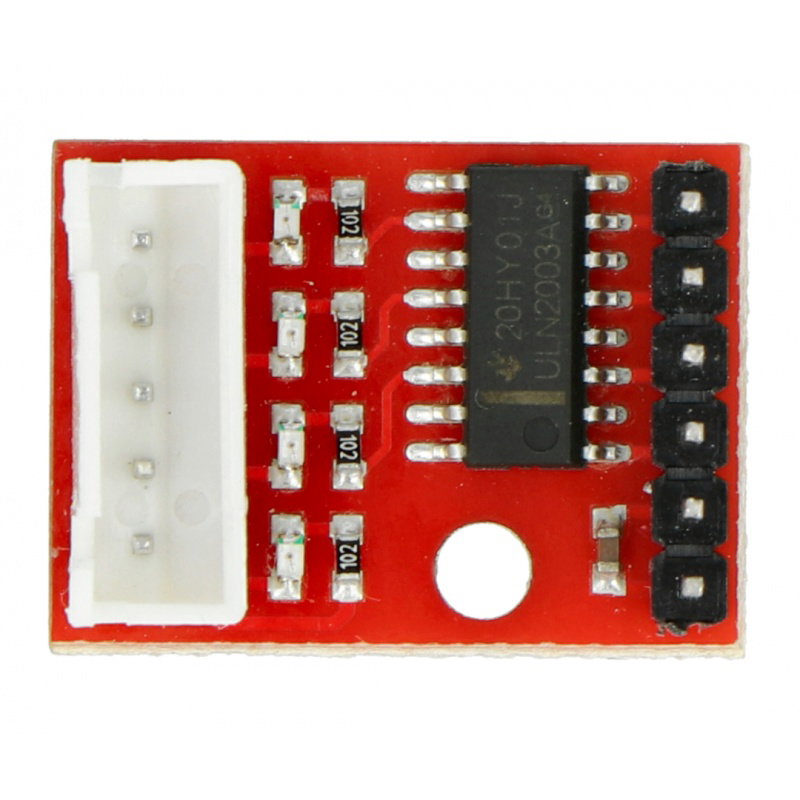

Dedizierter Controller basierend auf dem ULN2003A Chip.

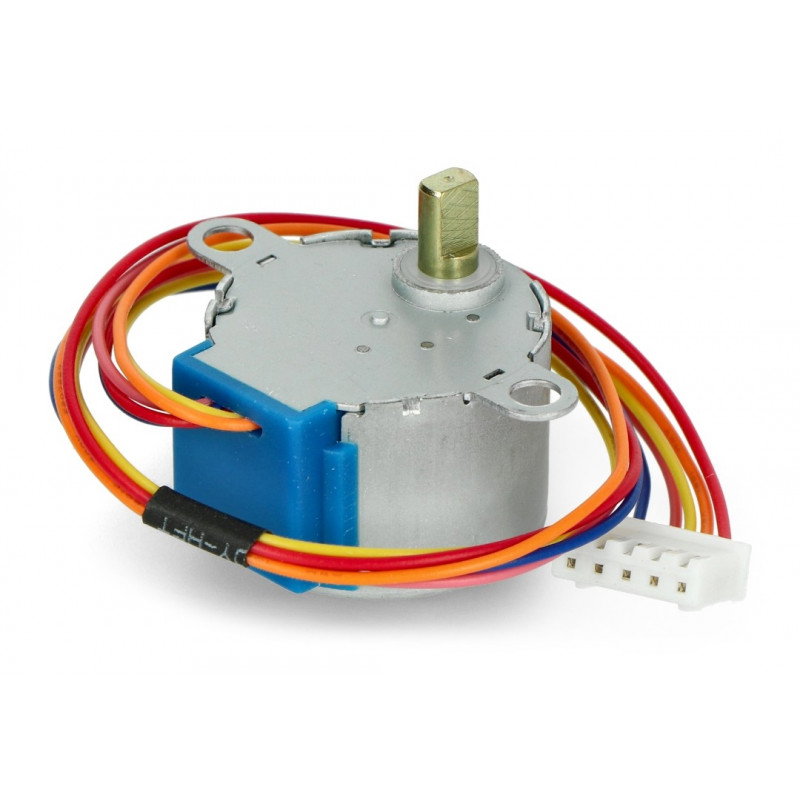

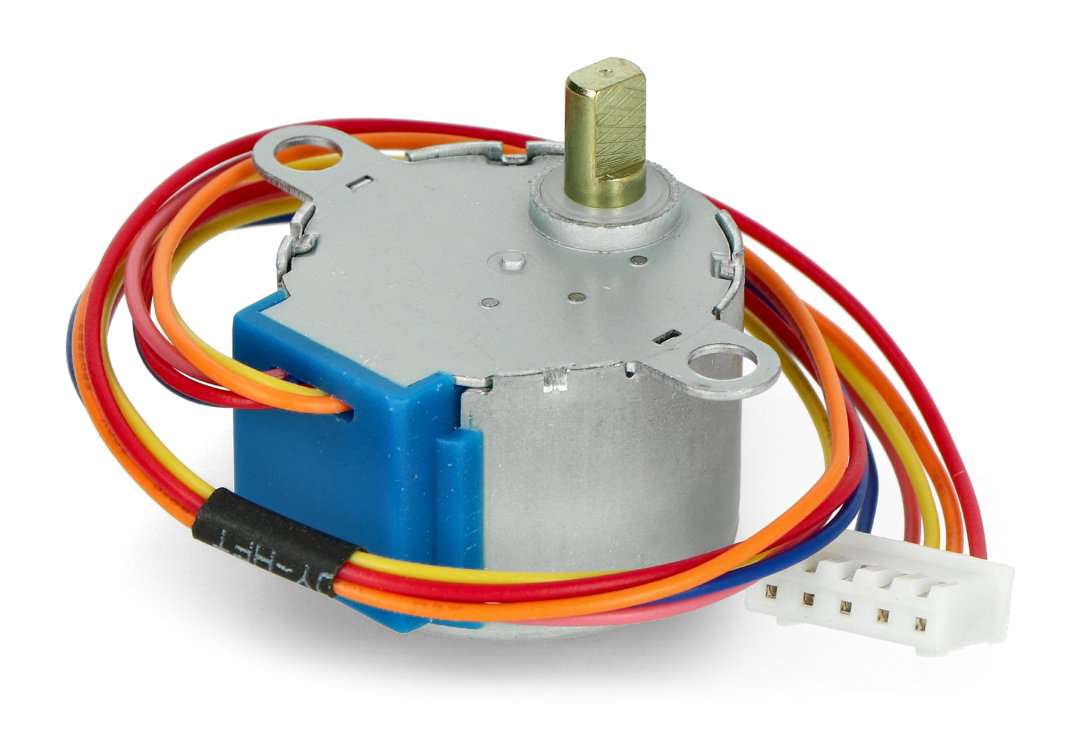

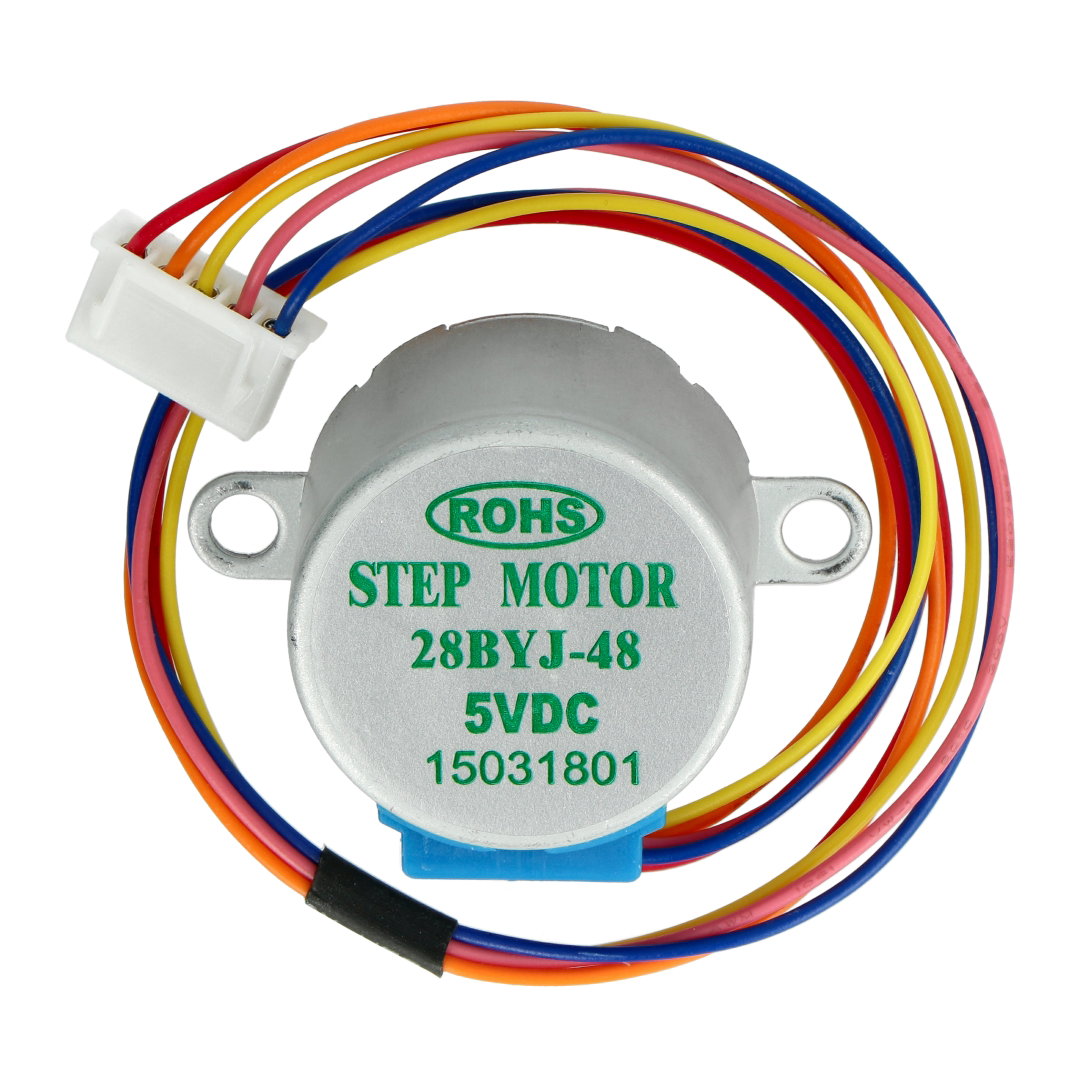

Motorendaten - Schrittmotor 28BYJ-48
- Nennspannung: 5 V
- Stromaufnahme pro Spule: 100 mA
- Getriebeübersetzung: 64:1
- Spulenwiderstand: 50 Ω
- Haltemoment am Getriebeausgang: 0,3 kg*cm (0,03 Nm).
- Ausgänge: fünf Drähte)
- Durchmesser der Welle: 5 mm mit Abschrägung
- Gewicht: 35 g
- Abstand zwischen den Befestigungslöchern: 35 mm
- Abmessungen: ϕ28 x 19 mm (ohne Welle).
Einzelheiten entnehmen Sie bitte der Dokumentation des Motors.

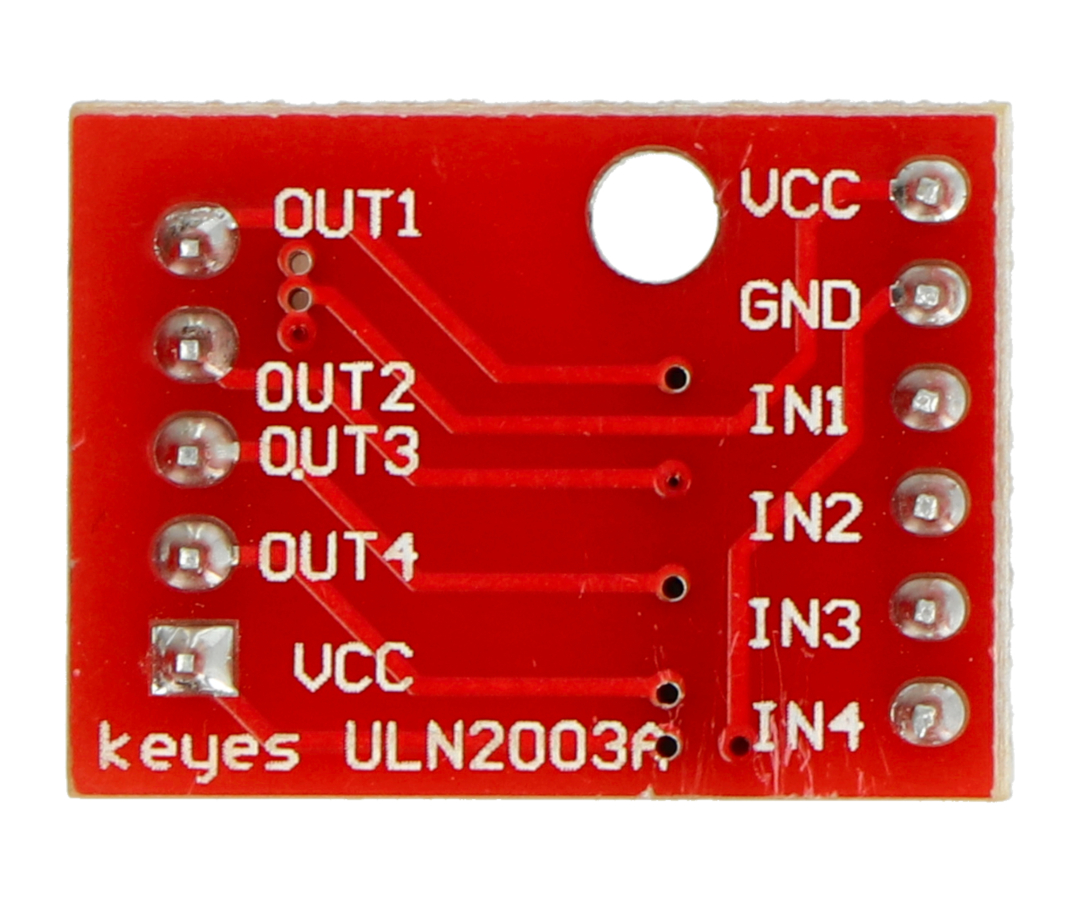

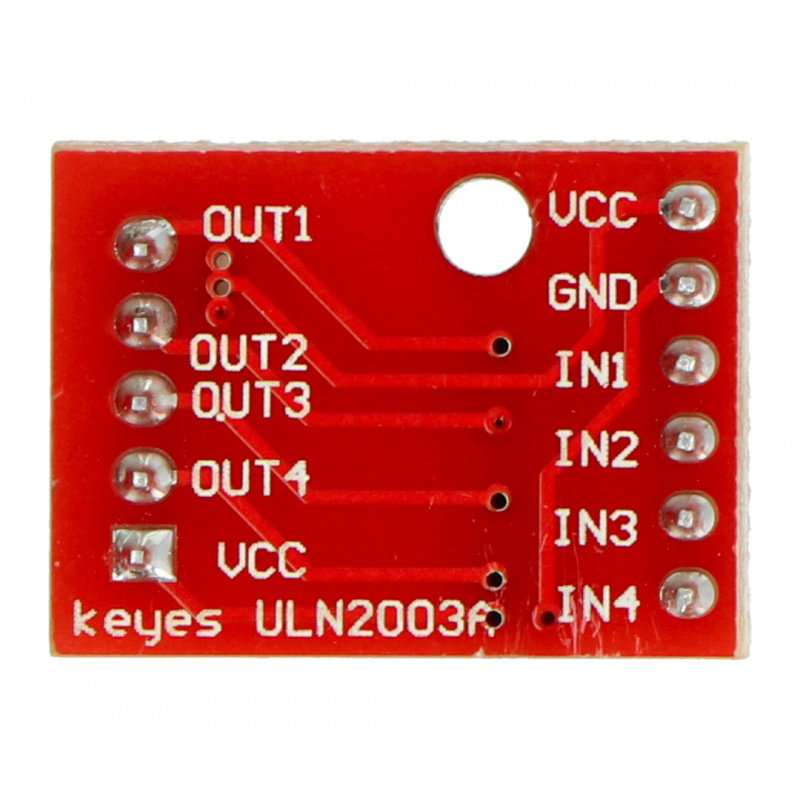

Spezifikationen der Steuerung
- Betriebsspannung: 5 V
- Verwendete Schaltung: ULN2003A (Dokumentation)
- Stecker kompatibel mit dem mitgelieferten Motor
- LEDs zur Anzeige der Stromphase
- Sieben Eingangsstifte - IN1...IN7
- Abmessungen der Platine: 23 x 17 mm
Einzelheiten entnehmen Sie bitte der Dokumentation des Controllers.
28BYJ-48 - Arduino und die Verwendung dieses Minicomputers ist mit diesem Schrittmotormodell voll möglich.
Schrittmotor mit Getriebe.
Schrittmotor - diskrete Drehbewegung
Unter den zahlreichen Elektromotoren, die zum Antrieb von Maschinen und Geräten verwendet werden, ist der Schrittmotor eine der beliebtesten technischen Lösungen. Im Wesentlichen handelt es sich dabei um einen bürstenlosen Gleichstrommotor, mit dem Unterschied, dass die Drehbewegung seines Rotors nicht kontinuierlich, sondern intermittierend erfolgt, gesteuert durch ein PWM-Signal. Schrittmotoren werden u. a. in Robotern, numerisch gesteuerten Werkzeugmaschinen, Druckern und auch in der Automobilindustrie eingesetzt.
Wie funktioniert ein Schrittmotor?
Im Gegensatz zu BLDC-Motoren und herkömmlichen Gleichstromkommutatormotoren wird der Schrittmotor mit einer Pulsbreitenmodus-Spannung (PWM) betrieben. Ein einzelner Impuls (High-State) entspricht der Drehung des Motors um einen einzigen Schritt. Um die Schrittauflösung des Motors zu erhöhen, wird ein spezielles Getriebe verwendet, wie es beim Motor 28BYJ-48 der Fall ist. In diesem Fall führt eine volle Umdrehung der Motorwelle zu einer 1/64 Umdrehung der Welle am Ausgang des Getriebes.
