Produktbeschreibung: Base Dual 16340 – Powerbase mit 1400-mAh-Akku – INA226 – M5Stack A179
Das M5Stack Base Dual 16340 ist ein Stromversorgungsmodul, das die Mobilität von M5Stack- Geräten erweitert. Es beherbergt zwei parallel geschaltete 16340-Akkus mit je 700 mAh Kapazität , die eine Gesamtkapazität von 1400 mAh bieten. Der INA226 -Chip ermöglicht die Überwachung von Spannung, Stromstärke und Leistungsaufnahme über den I²C-Bus, während die Sicherung DW01A die Akkus im Betrieb schützt . Das Modul verfügt außerdem über einen Überstrom- und Verpolungsschutz sowie einen Schiebeschalter . Zwei HY2.0-4P-Schnittstellen bieten Zugriff auf GPIO und UART und ermöglichen den Anschluss zusätzlicher Sensoren , Module und Peripheriegeräte.

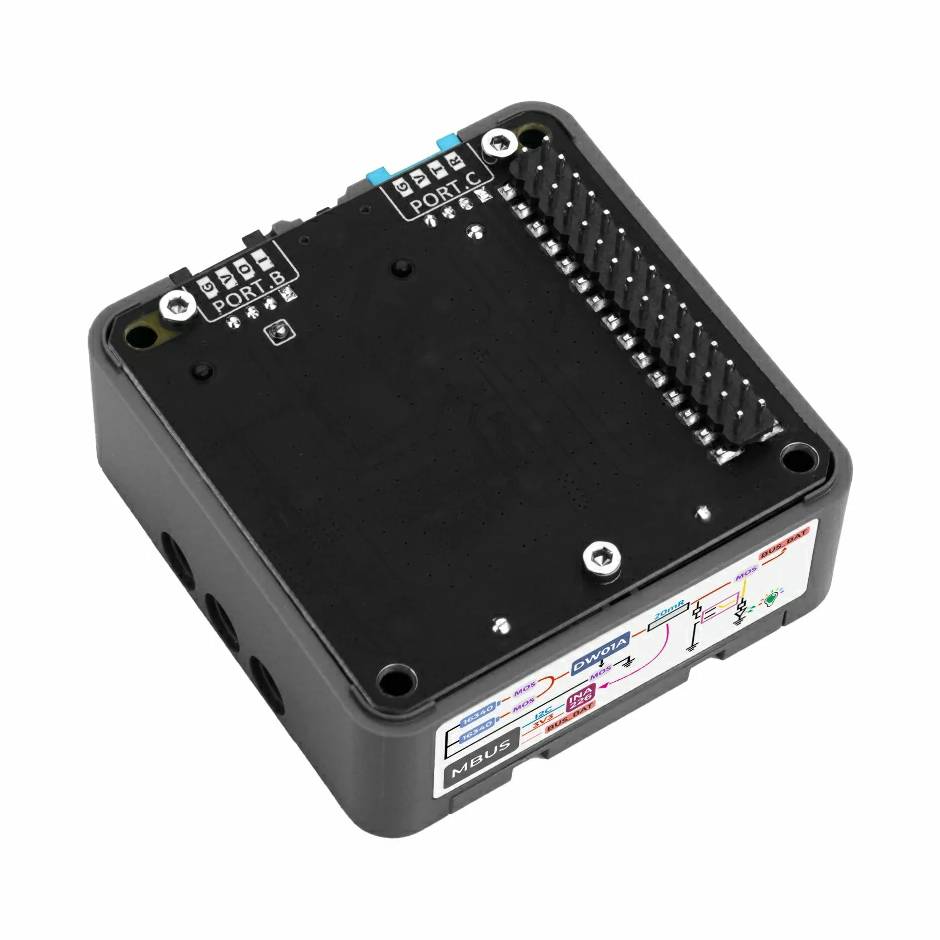

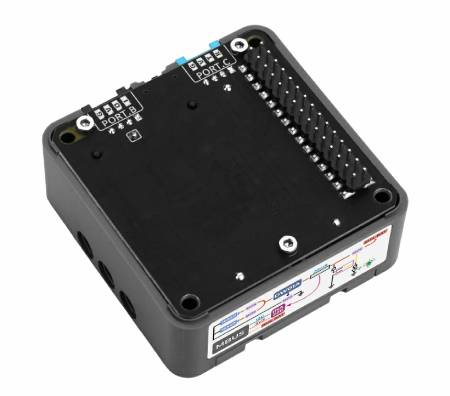

Base Dual 16340 - Powerbase mit 1400 mAh Akku - INA226 - M5Stack A179.

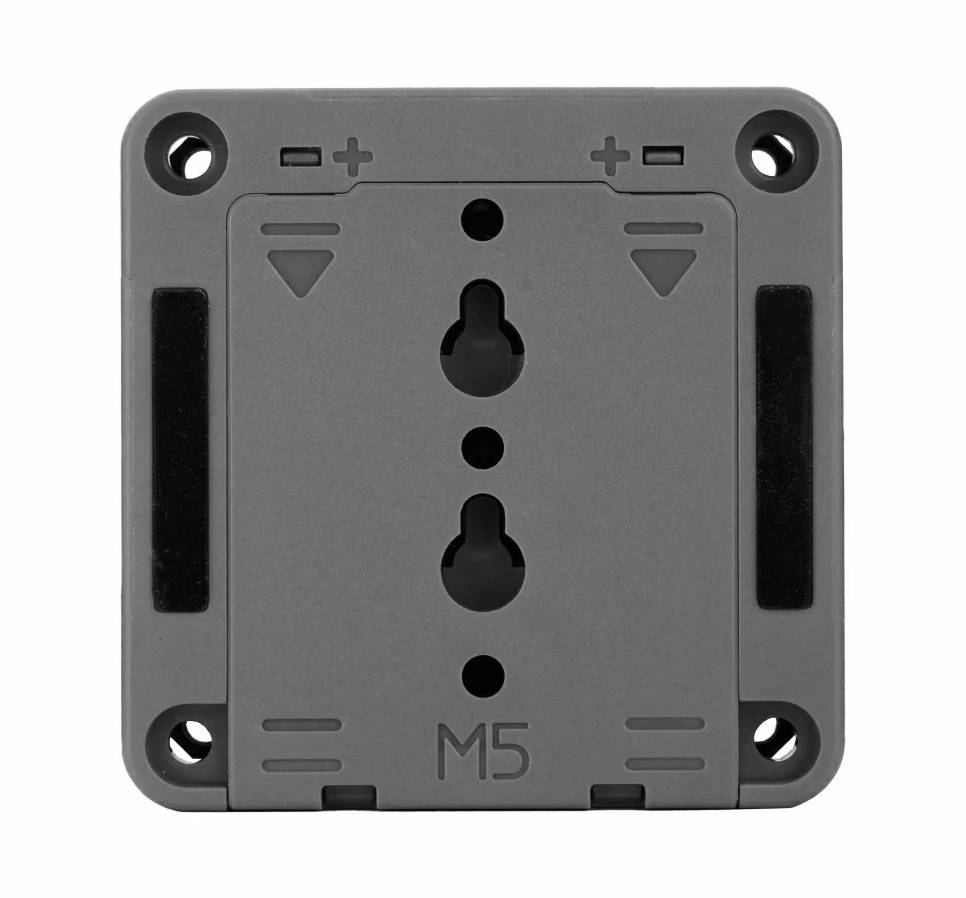

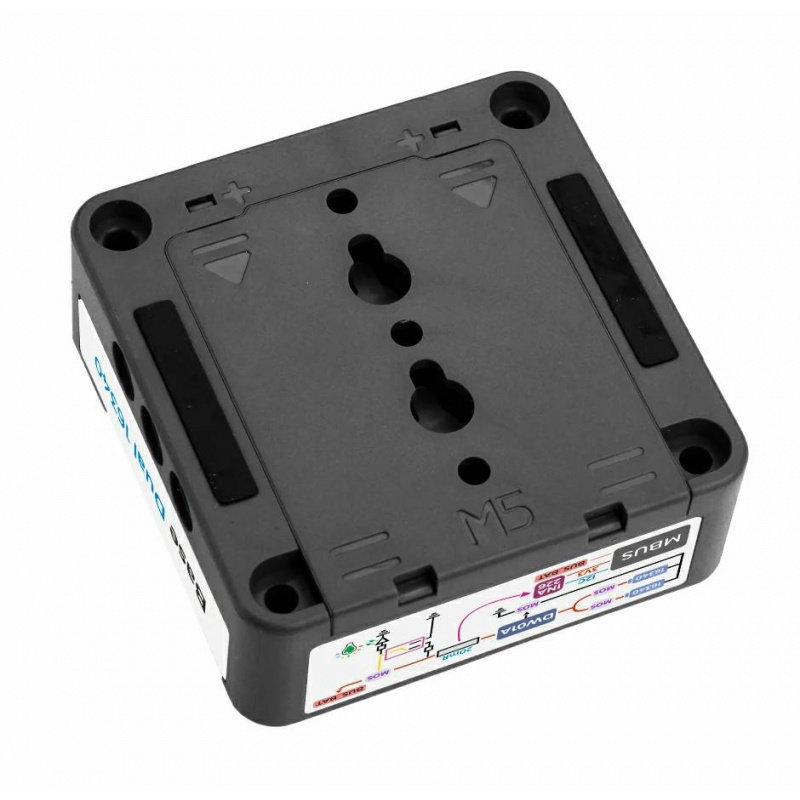

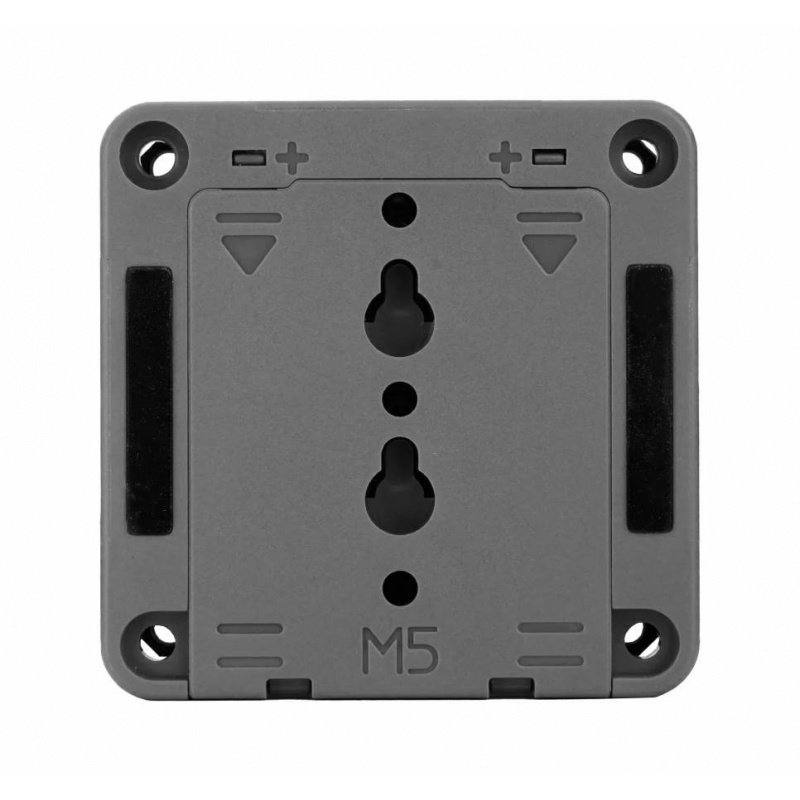

Im Sockel befinden sich zwei 16340-Batterien mit einer Kapazität von je 700 mAh, die parallel geschaltet sind und eine Gesamtkapazität von 1400 mAh bieten.
Hauptmerkmale des M5Stack Base Dual 16340 Akkuständers
- M5Stack Akku-Basis : Versorgt kompatible Controller und eingebettete Geräte mobil mit Strom.
- Zwei 16340-Batterien : Zwei Zellen mit je 700 mAh Kapazität ergeben eine Gesamtkapazität von 1400 mAh.
- Parallelschaltung von Zellen : ermöglicht die Erhöhung der verfügbaren Kapazität bei gleichzeitiger Beibehaltung der für eine einzelne Lithium-Ionen-Zelle typischen Spannung.

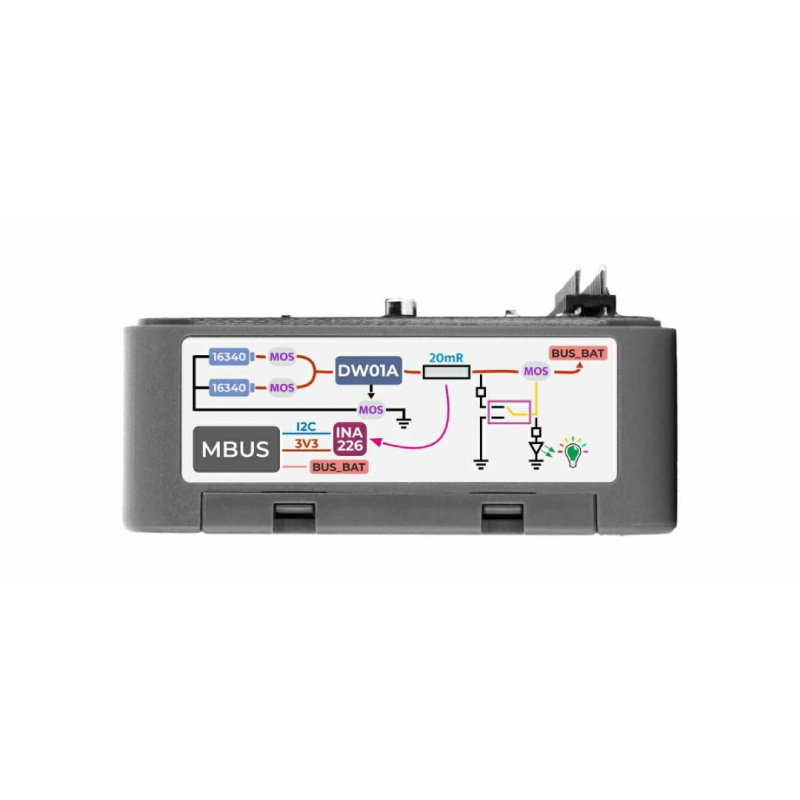

- INA226 Monitor : ermöglicht die Echtzeitmessung von Spannung, Strom und Leistung
- I2C-Kommunikation : Ermöglicht dem Mastergerät das Auslesen von Parametern aus dem Leistungsüberwachungssystem.
- DW01A-Schutzsystem : ist für den Schutz der Batterien während des Betriebs zuständig.
- Überstromschutz : Erhöht die Systemsicherheit bei Überlastung
- Verpolungsschutz : Verringert das Risiko von Modulschäden durch fehlerhafte Zellenmontage
- Schiebeschalter : Ermöglicht das schnelle Ein- und Ausschalten des Geräts, ohne die Batterien zu trennen.
- Zwei HY2.0-4P-Anschlüsse : bieten GPIO- und UART-Schnittstellen zur Zusammenarbeit mit Sensoren und Peripheriemodulen.
- Kompaktes Design : Das 54 x 54 x 21 mm große Gehäuse passt gut in tragbare Geräte.
Pinbelegung und Kompatibilität des Base Dual 16340-Moduls mit M5Stack

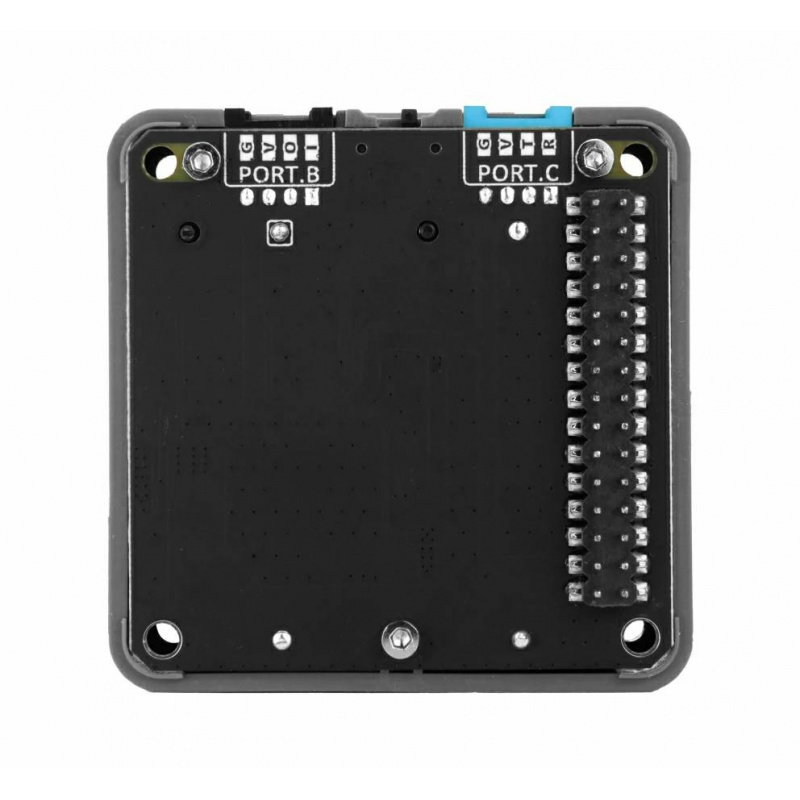

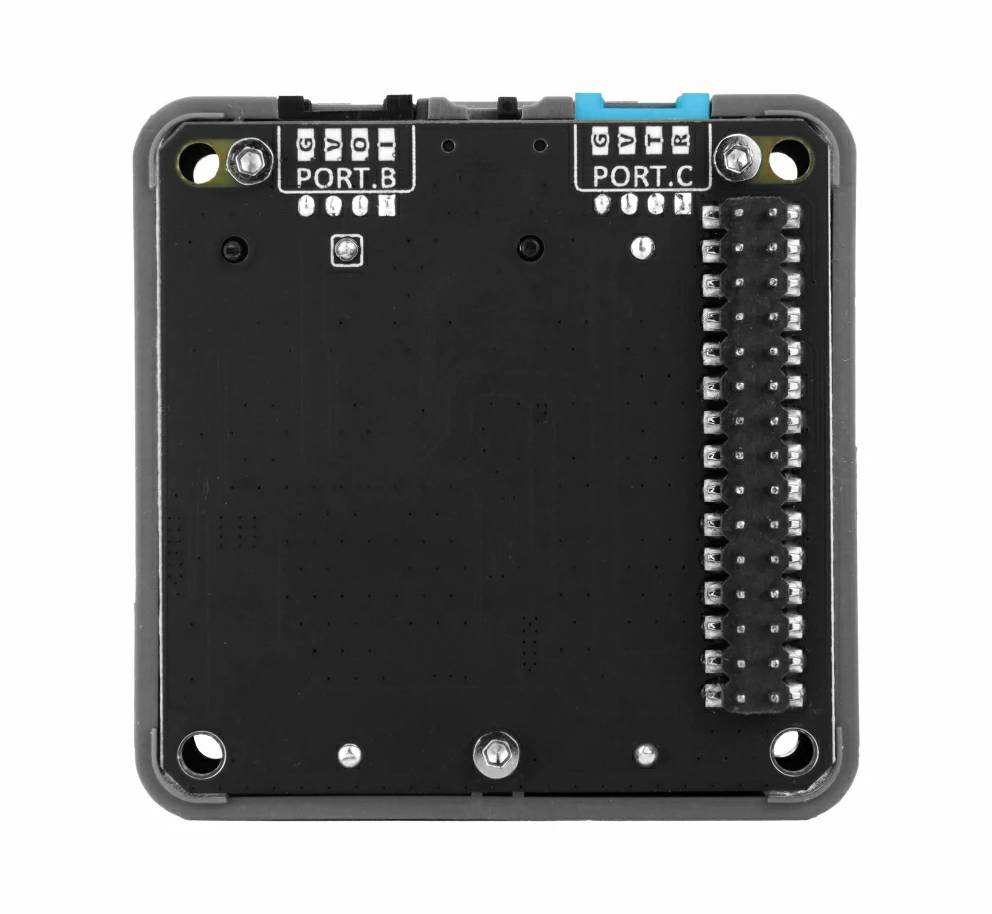

Die Base Dual 16340 verwendet einen 30-poligen M5-Bus-Anschluss , der Stromversorgung, Kommunikation und Batterieüberwachungsleitungen bereitstellt. Der Bus stellt unter anderem die INA_SDA- und INA_SCL-Leitungen für den INA226-Chip, RXD und TXD, 3,3-V- und 5-V-Spannungsversorgungen, BAT- und HPWR-Leitungen bereit. Dadurch lässt sich die Base mit kompatiblen M5Stack-Controllern über das M5-Bus-System integrieren . Zwei Grove HY2.0-4P-Anschlüsse sind ebenfalls verfügbar. PORT.B stellt GND bereit. PORT.B stellt 5V sowie die OUTPUT- und INPUT-Leitungen bereit, während PORT.C GND, 5V und die seriellen Kommunikationsleitungen TXD und RXD bereitstellt. Diese Lösung ermöglicht die gleichzeitige Stromversorgung des Geräts und die Erweiterung des Projekts mit zusätzlichen Sensoren oder Peripheriemodulen ohne zusätzliche Anschlussplatine. Vor dem Anschluss an einen bestimmten M5Stack-Controller sollten Sie die vom Projekt verwendeten M5-Bus-Pins überprüfen, um Konflikte zwischen Modulen zu vermeiden.

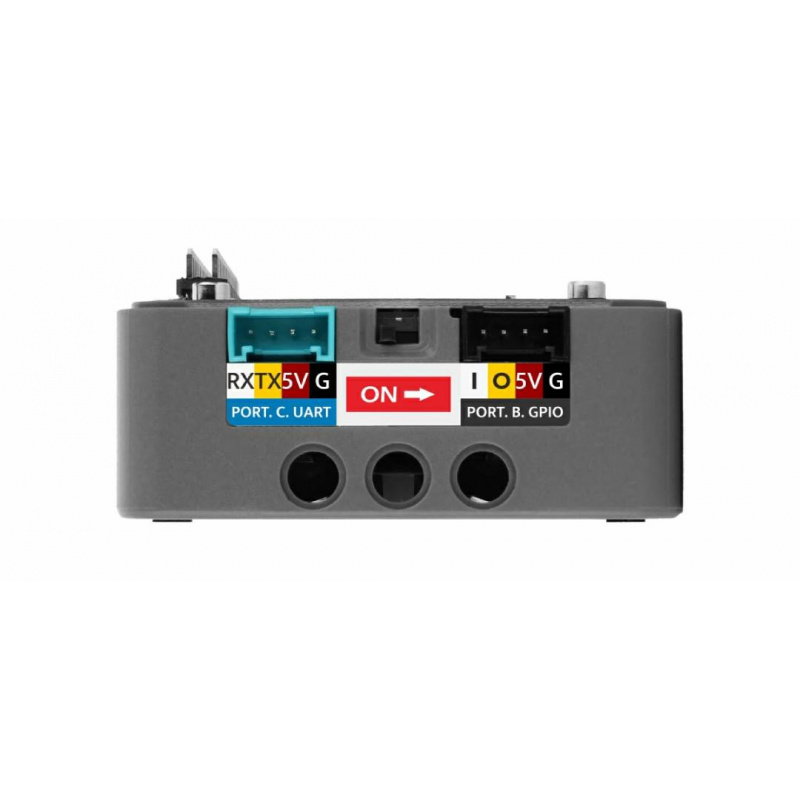

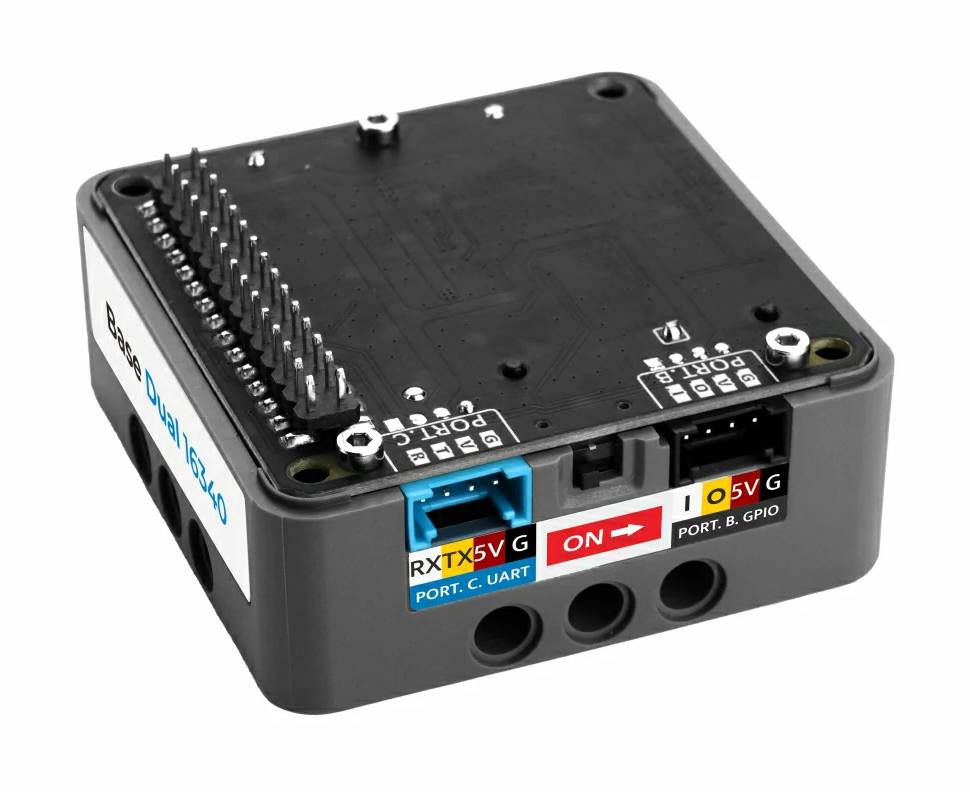

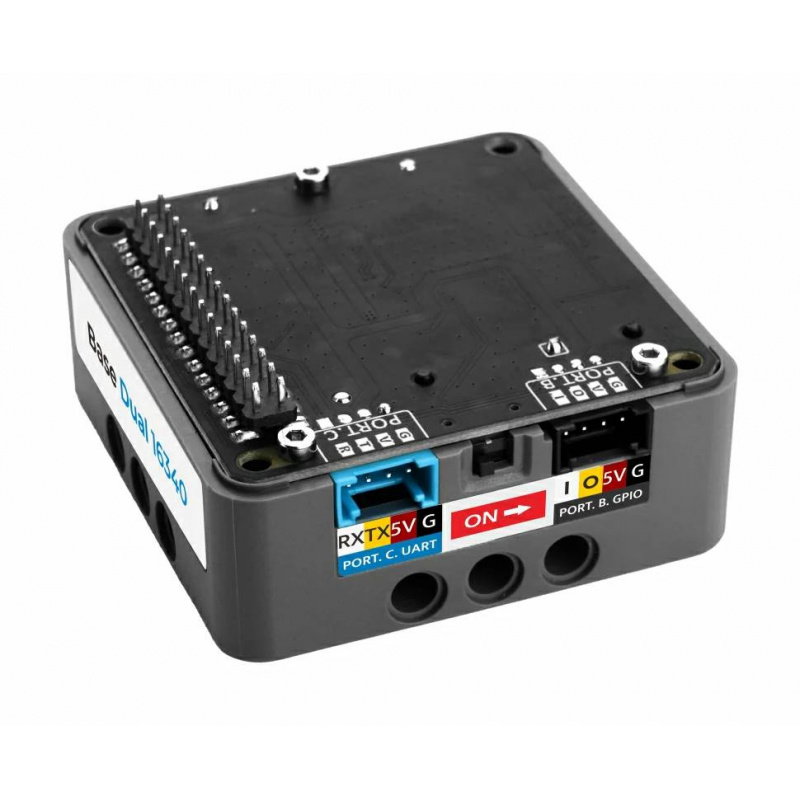

Zwei Grove-Schnittstellen bieten Zugriff auf GPIO und UART und ermöglichen den Anschluss zusätzlicher Sensoren, Module und Peripheriegeräte.
Der M5Stack Base Dual 16340 eignet sich gut als mobile Stromquelle für M5Stack-Projekte.
Technische Spezifikationen von M5Stack Base Dual 16340 A179
- Batterietyp: 16340 Li-Ion
- Anzahl der Batterien: 2
- Batterieanschlussart: parallel
- Einzelakkukapazität: 700 mAh
- Gesamtkapazität: 1400 mAh
- Nennspannung der Batterie: 3,7 V DC
- Ladeabschaltspannung: 4,2 V ± 0,03 V DC
- Ladetemperatur: 0 °C bis 45 °C
- Standardladestrom: 0,2 C
- Temperatur während der Standardentladung: -20 °C bis 60 °C
- Standardentladestrom: 0,2 C
- Maximaler Entladestrom: 3 C
- Entladeschlussspannung: 2,75 V DC
- Leistungsüberwachungssystem: INA226
- Batterieschutzsystem: DW01A
- Überwachte Parameter: Spannung, Stromstärke und Leistung
- Schnittstelle des Überwachungssystems: I2C
- Netzschalter: Schiebeschalter
- Überstromschutz: Ja
- Verpolungsschutz: Ja
- Hauptschnittstelle: M5-Bus
- Erweiterungsschnittstellen: 2 x HY2.0-4P
- PORT.B: GND, 5V, GPIO-Ausgang, GPIO-Eingang
- PORT.C: GND, 5V, TXD, RXD
- Standby-Stromverbrauch ohne Batterie: 1,10 mA bei 4,2 V
- Standby-Stromverbrauch mit Batterie: 33,41 mA bei 4,2 V
- Modulbetriebstemperatur: 0 °C bis 40 °C
- Abmessungen: 54 x 54 x 21 mm
- Gewicht: 66,4 g
Inhalt des Bausatzes
- 1x M5Stack Base Dual 16340
- 2x 16340 700 mAh Akku
- 1x L-förmiger Inbusschlüssel 2,5 mm für M3-Schrauben
- 2x M3 x 20mm Schraube
- 2x M3 x 22mm Schraube
- 2x M3 x 25mm Schraube
