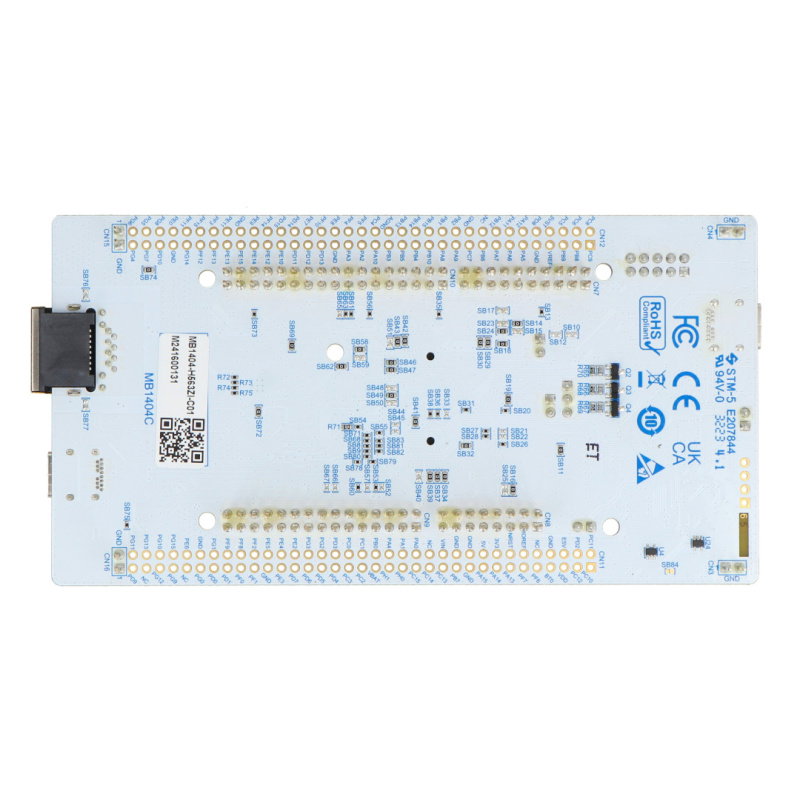

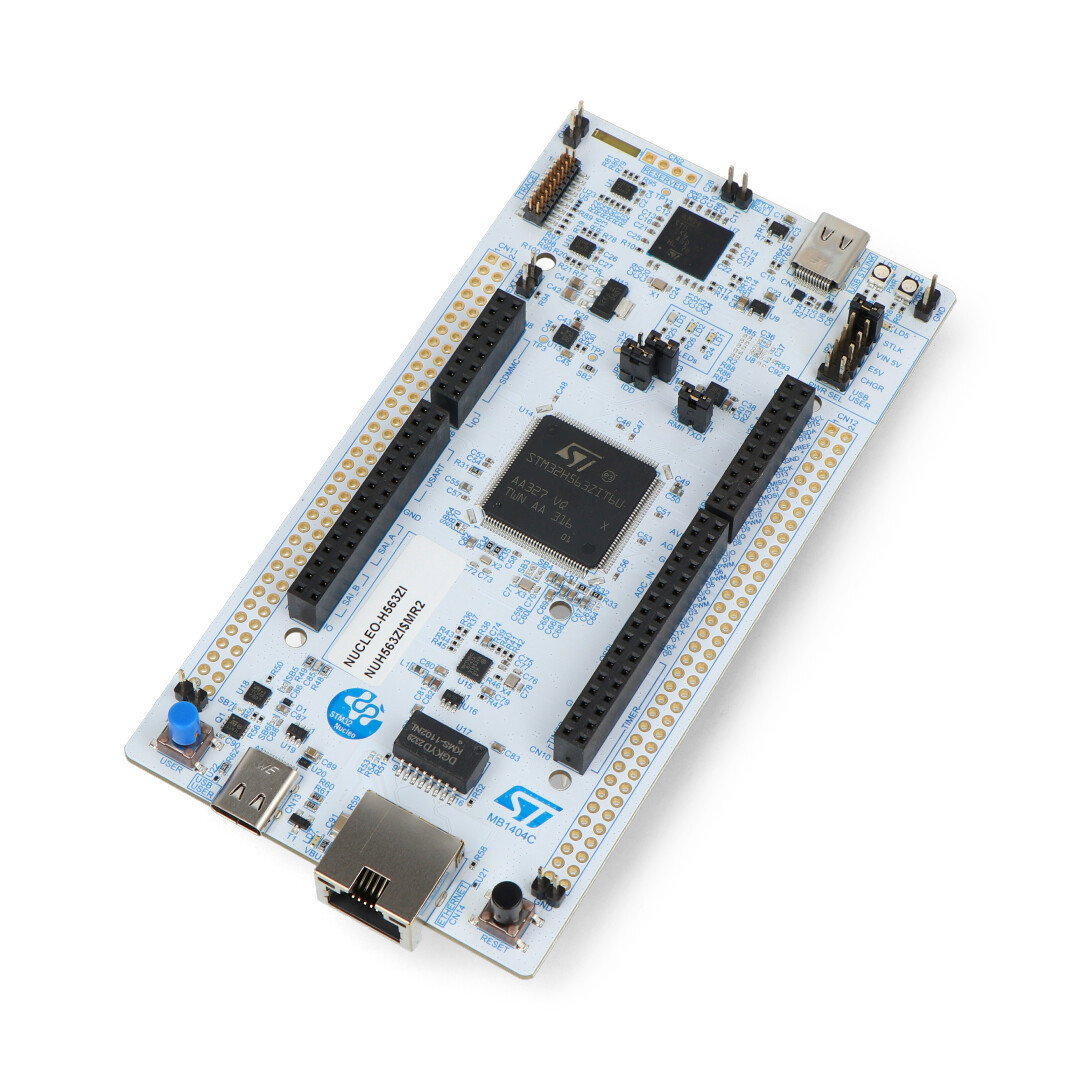

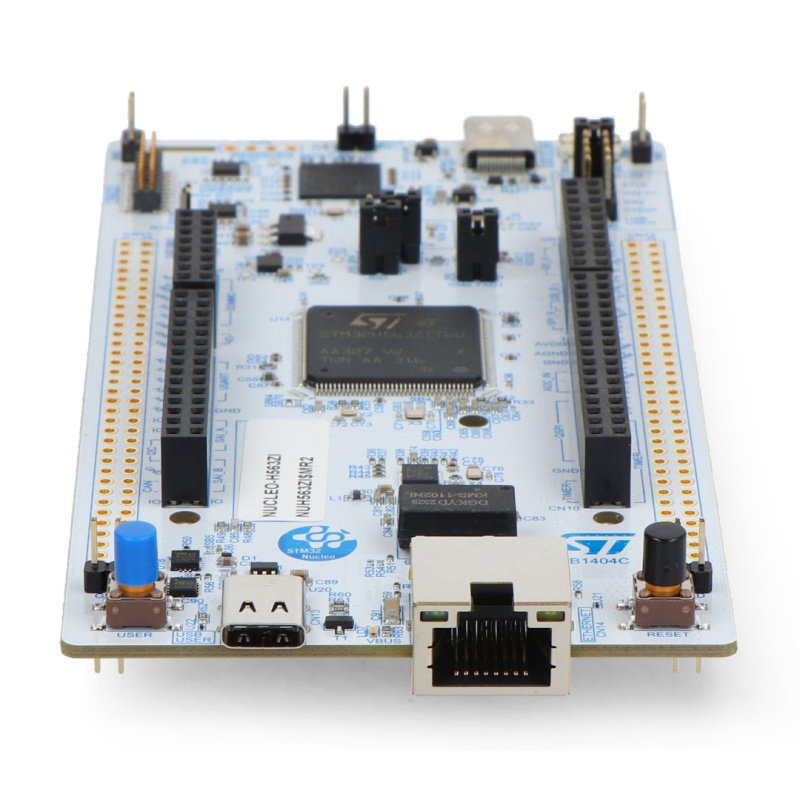

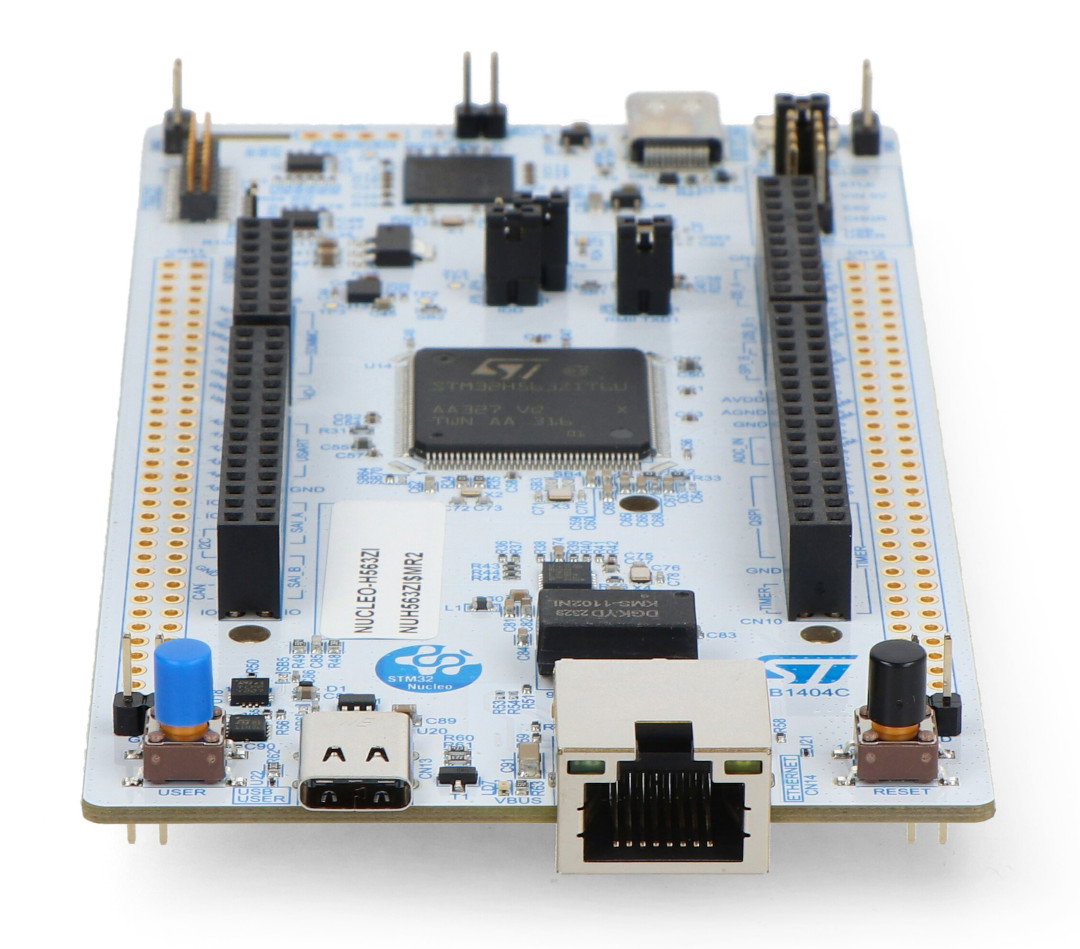

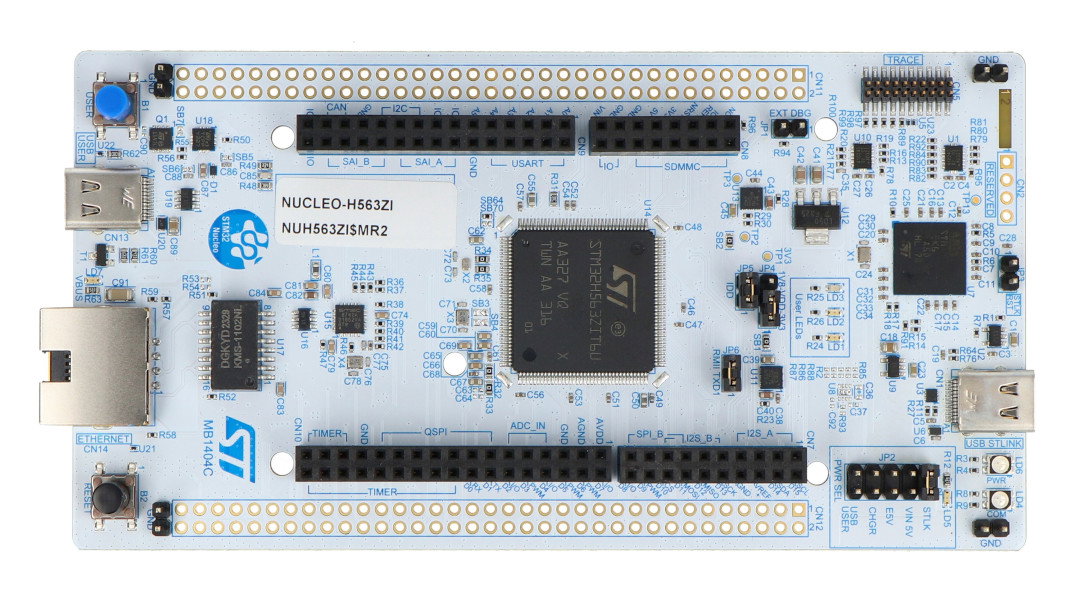

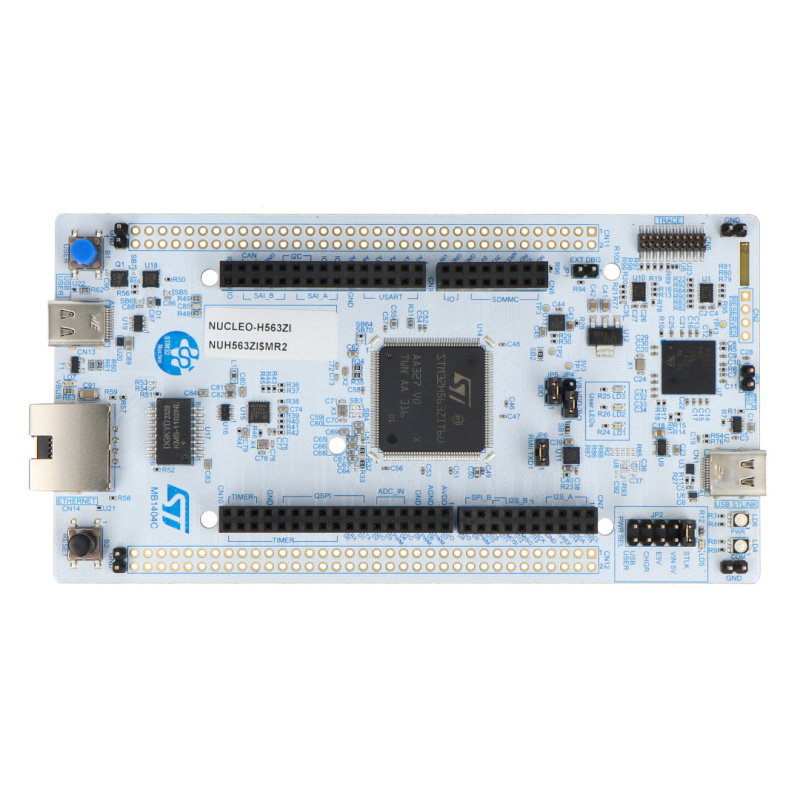

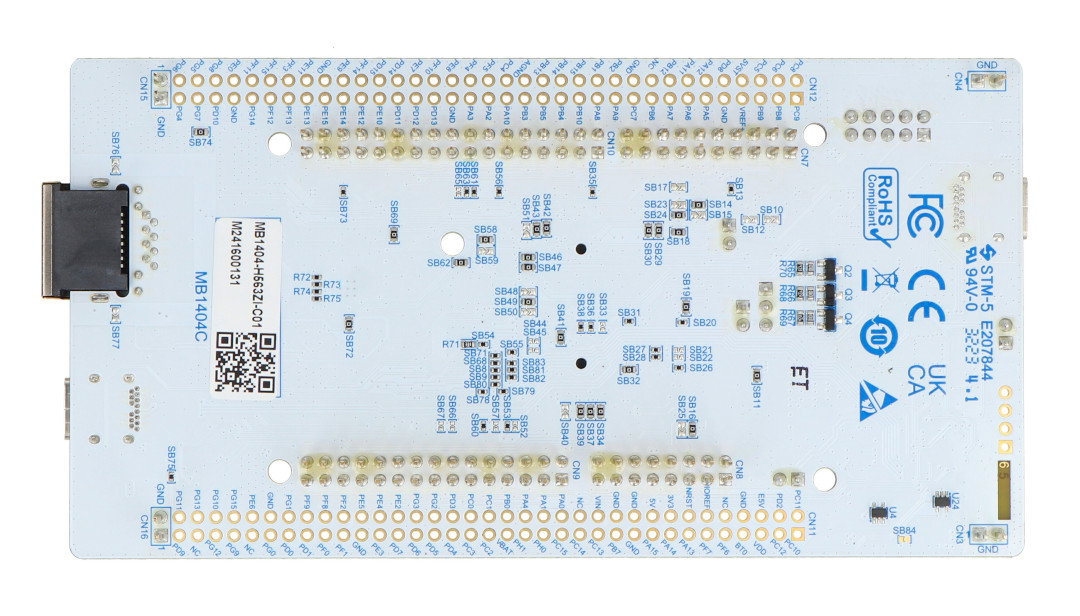

Produktbeschreibung: STM32 NUCLEO-H563ZI - STM32H563ZIT6 ARM Cortex M33.
DerSTM32 Nucleo-H563ZI ist ein vielseitiges Entwicklungsboard, das mit Blick auf Flexibilität und Leistung entwickelt wurde. Es basiert auf dem STM32H563ZI-Mikrocontroller mit ARM Cortex M33-Kern, der hohe Leistung, geringen Stromverbrauch und eine breite Palette von Funktionen bietet. Nucleo ermöglicht ein schnelles Prototyping mit gängigen Umgebungen wie STM32CubeIDE sowie eine einfache Integration mit zusätzlichen Modulen dank der Kompatibilität mit Steckern Arduino und ST morpho. Ausgestattet mit einer breiten Palette von Kommunikationsschnittstellen, darunter USB, UART, SPI, I2C und CAN, ermöglicht das Board eine schnelle und einfache Anbindung an andere Geräte und ist damit ideal für die Entwicklung von IoT-Anwendungen, Embedded-Systemen und industriellen Lösungen.
Der Hersteller hat ein detailliertes Benutzerhandbuch erstellt, das Anweisungen zum Erstellen und Ausführen einer Beispielanwendung enthält.
STM32 NUCLEO-H563ZI - STM32H563ZIT6 ARM Cortex M33.
STM32-Mikrocontroller-Board in einem 144-Pin-Gehäuse.
Hauptmerkmale des NUCLEO-H563ZI
- STM32H563ZI Mikrocontroller: basierend auf ARM Cortex M33 Kern für hohe Leistung.
- Eingebauter ST-LINK/V3E Programmierer/Debugger: ermöglicht einfaches Programmieren und Debuggen, ohne dass zusätzliche Hardware benötigt wird.
- Arduino- und ST-Morpho-Kompatibilität: ermöglicht die Erweiterung mit zusätzlichen Modulen und bietet eine breite Palette von Projektentwicklungsmöglichkeiten.
- Große Auswahl an Schnittstellen: Unterstützung von USB, UART, I2C, SPI und CAN für eine einfache Kommunikation mit anderen Geräten.
- Flexibilität bei der Wahl der Stromquelle: Stromversorgung über USB oder externe Quelle.
- Unterstützung für die Software STM32CubeIDE und STM32CubeMX: ermöglicht eine schnelle Inbetriebnahme und eine erweiterte Mikrocontroller-Konfiguration.
Anwendungen des Moduls
- Prototyping von IoT-Geräten und eingebetteten Systemen
- Projekte zur industriellen Automatisierung
- Entwicklung von Überwachungs- und Steuerungsgeräten und -systemen
- Anwendungen, die eine hohe Rechenleistung und fortschrittliche Kommunikation erfordern, wie z. B. eingebettete Systeme und Verbrauchergeräte
- Bildungs- und Bastlerprojekte mit STM32-Mikrocontrollern
Es verwendet einen USB-Typ-C-Anschluss für die Stromversorgung und die Kommunikation mit dem Computer.
Das Board ist mit einem Ethernet-Anschluss ausgestattet.
Technische Daten NUCLEO-H563ZI
- Mikrocontroller: STM32H563ZI
- Kern: ARM Cortex M33
- Taktung: bis zu 250 MHz
- Arbeitsspeicher: 640 kB
- Flash-Speicher: 2 MB
- Versorgungsspannung: 5 V von USB oder externe Versorgung von 7 V bis 12 V
- Kommunikationsschnittstellen: I2C, I3C, SPI, UART, USART, LPUART, CAN, USB 2.0 FS, SDMMC, DCMI, HDMI-CEC, FMC
- Anzahl der GPIOs: 112
- Analoge Schnittstellen: 2x ADC 12-bit - 20 Kanäle, 1x DAC 12-bit - 2 Kanäle
- Erweiterungsanschlüsse:
- ST Zio (mit integriertem Arduino Uno V3-Anschluss)
- ST Morpho
- SWD
- Unterstützte Software: STM32CubeIDE, STM32CubeMX
- Debugger: eingebautes ST-LINK/V3E mit SWD-Schnittstelle.
- Das Board enthält außerdem:
- 3 Benutzer-LEDs
- 2 Tasten: Benutzer und Reset
- 32,768-kHz-Quarzoszillator
- RJ45-Ethernet-Anschluss
- USB-Typ-C-Anschluss
- Interoperable Umgebungen: IAR, Keil, STMicroelectronics
