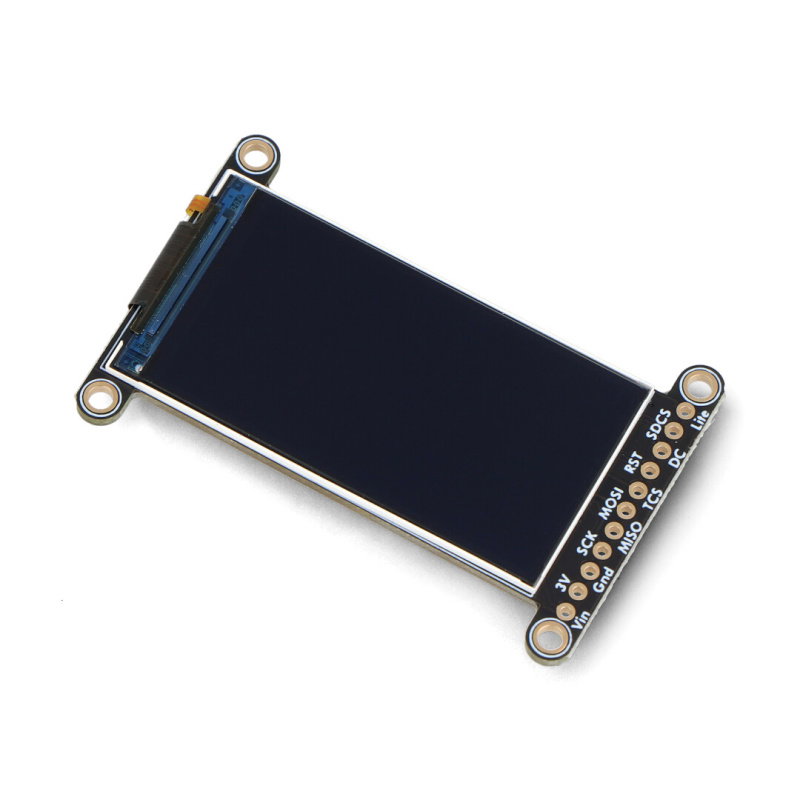

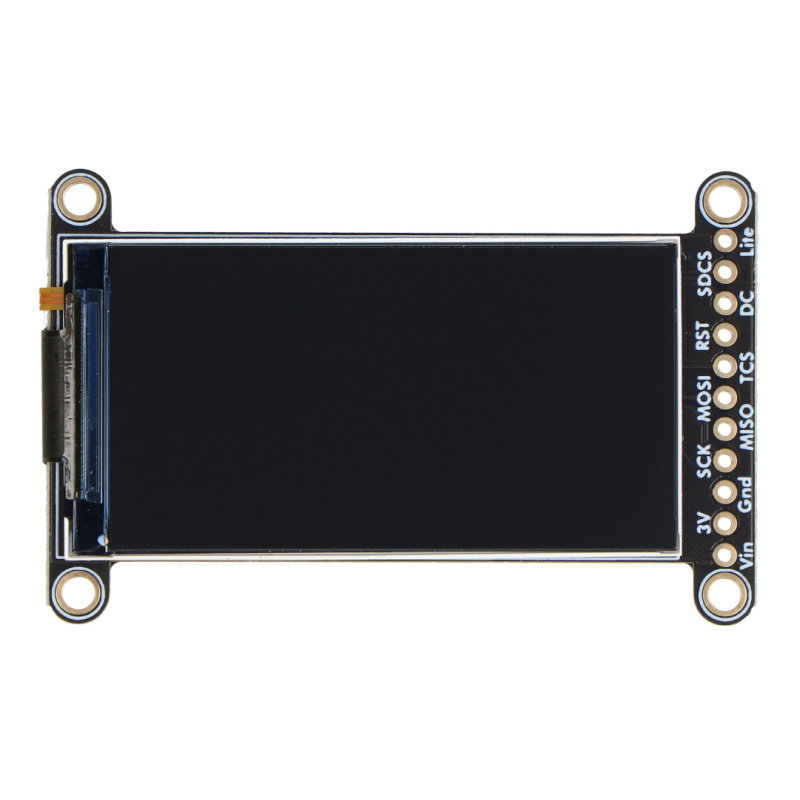

IPS TFT Display 1.9'' 320x170px - SPI - ST7789 - Adafruit 5394
Das 1,9" IPS TFT-Display hat eine Auflösung von 320 x 170 px und ist mit einem ST7789-Treiber ausgestattet. Es bietet eine Farbtiefe von 16 Bit und einen Betrachtungswinkel von bis zu 80°. Der eingebettete Chip ermöglicht die Kommunikation mit der SPI-Schnittstelle über die entsprechenden Lötpins oder den EYESPI-Anschluss auf der Platine - eine 18-polige FPC-Leiste mit einem Raster von 0,5 mm. Der verwendete Logik-Pegel-Wandler und der Spannungsregler ermöglichen den Einsatz des Displays sowohl mit 3,3 V als auch mit 5 V Spannung.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: IPS TFT Display 1,9'' 320x170px - SPI - ST7789 - Adafruit 5394
Ein 1,9 '' IPS TFT Display mit einer Auflösung von 320 x 170 px, ausgestattet mit dem ST7789 Controller. Es bietet eine Farbtiefe von 16 Bit und einen Betrachtungswinkel von bis zu 80°. Der eingebettete Chip ermöglicht die Kommunikation mit der SPI-Schnittstelle über die entsprechenden Lötpins oder den EYESPI-Anschluss auf der Platine - eine 18-polige FPC-Leiste mit einem Raster von 0,5 mm. Der verwendete Logik-Pegel-Wandler und der Spannungsregler ermöglichen den Betrieb des Displays sowohl mit 3,3 V als auch mit 5 V. Es gibt auch Platz für eine microSD-Karte, auf der Bitmaps für die Anzeige gespeichert werden können.
Das Display ist mit Arduino und Raspberry Pi kompatibel!
Der Hersteller hat fertige Arduino- und Circuit-Python-Bibliotheken vorbereitet, um die Verwendung des Displays zu erleichtern.

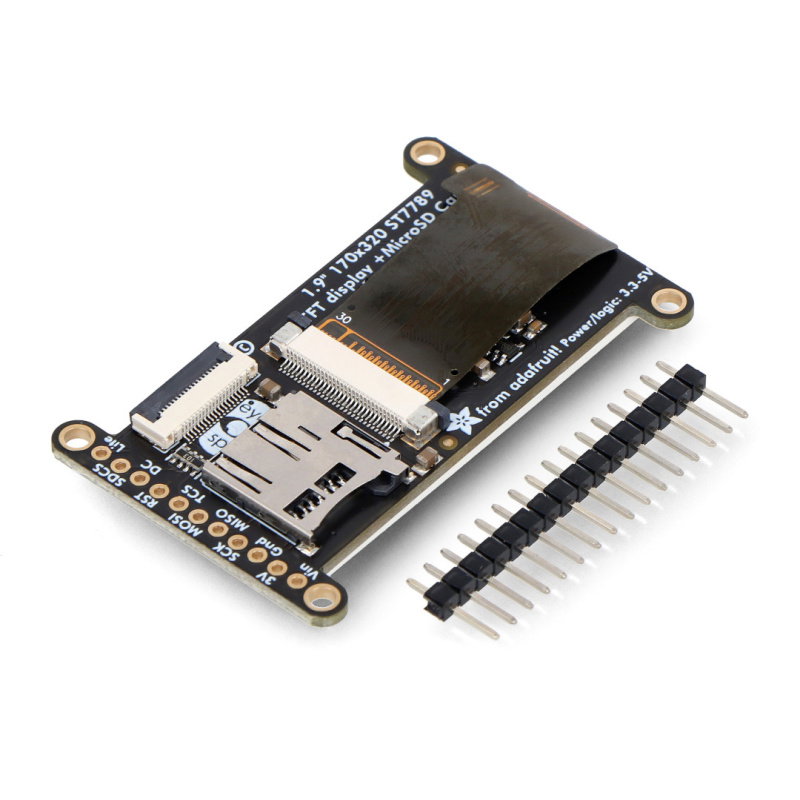

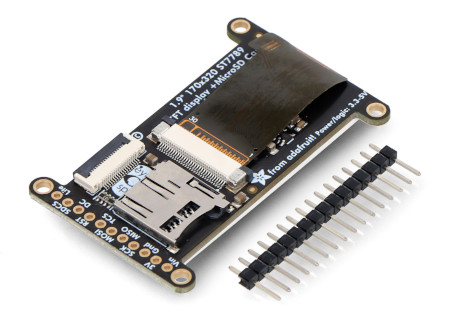

Im Bausatz enthaltene Komponenten.
Botland ist offizieller Distributor der Adafruit-Elektronik. Die zuverlässigen amerikanischen Lösungen umfassen Sensoren, Controller, Arduino-Erweiterungen, Lernsysteme, Smart Building und vielfältiges Zubehör. Im Botland-Sortiment finden Sie ausschließlich originale Adafruit-Produkte.

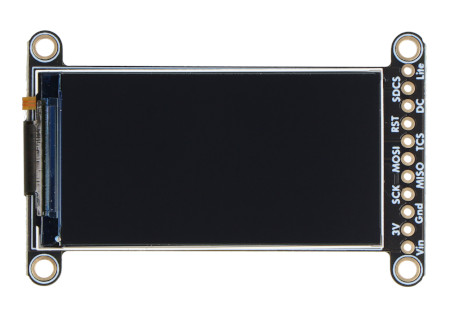

IPS TFT 1.9'' 320x170px Display - SPI - ST7789 - Adafruit 5394.

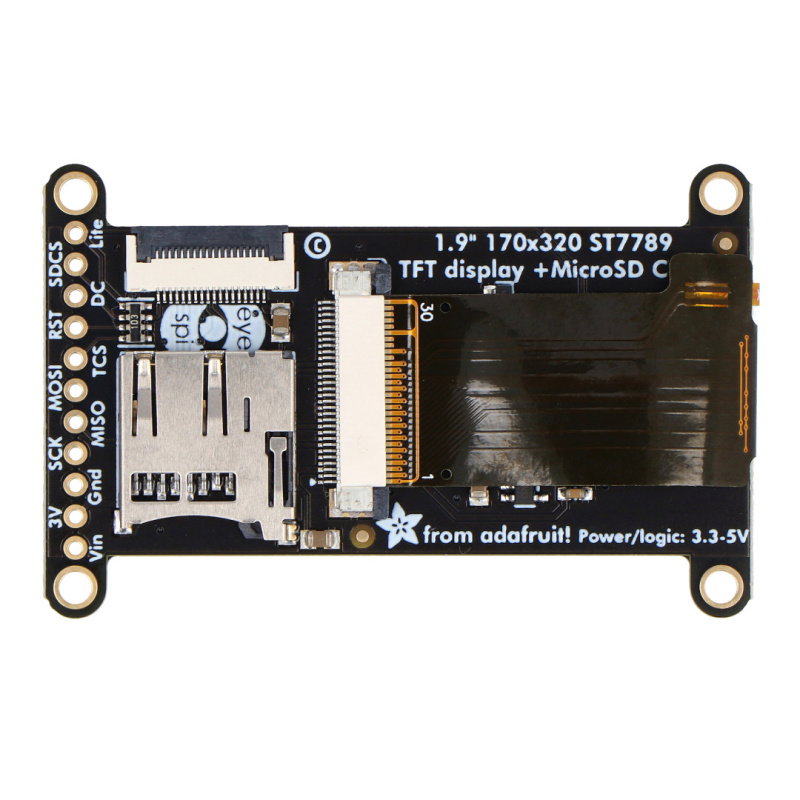

Anschlüsse des Display-Moduls
Das Modul ist mit einem EYESPI-Anschluss ausgestattet, der den Anschluss an andere Geräte über ein spezielles 18-poliges FPC-Band mit einem Raster von 0,5 mm ermöglicht. Der Benutzer kann auch 11 Pins verwenden, an die zum Beispiel eine Goldstiftleiste mit einem Raster von 2,54 mm gelötet werden kann. Zu den verfügbaren Pinbelegungen gehören:
- V+ / VIN - Versorgung des Moduls mit einer Spannung von 3 V bis 5 V
- 3V / 3Vo - Ausgang des eingebauten 3,3-V-Reglers, mit 100 mA Kapazität
- G / GND - gemeinsame Masse des Systems
- CS / SCK - SPI-Schnittstellentaktpin
- SI / MOSI - SPI-Schnittstellen-Pin, wird für den Empfang von Daten vom Mikrocontroller verwendet
- SO / MISO - SPI-Schnittstellen-Pin, der für die Datenübertragung von der SD-Karte verwendet wird
- TC /TFTCS - Chip Select Pin des TFT-Displays
- RT / RST - TFT-Display-Reset
- DC - Auswahl zwischen Daten- und Befehlsübertragung über die SPI-Schnittstelle
- CC / SDCD - Chip-Select-Pin der Micro-SD-Karte
- BL / Lite - PWM-Eingang zur Steuerung der Hintergrundbeleuchtung des Displays
Um zu verhindern, dass sich die Hintergrundbeleuchtung ablöst, sollte eine Glas- oder Kunststoffschicht verwendet werden, um leicht auf das Display zu drücken.
Weitere Empfehlungen finden Sie auf der Website des Herstellers.
Technische Daten
- Display-Typ: TFT IPS
- Integrierter Treiber: ST7789
- Diagonale: 1,9"
- Auflösung: 320 x 170 px
- Abmessungen des Displays: 46 x 25 mm
- Farbtiefe: 16-bit
- Kommunikationsschnittstelle: SPI
- Versorgungsspannung: bis zu 3 V bis 5 V
- Eingebauter Logikpegelwandler
- MicroSD-Kartensteckplatz
- Verfügbare Anschlüsse:
- EYESPI: 18-poliger FPC mit 0,5 mm Abstand
- 11-polig mit 2,54 mm Raster
- Vier Befestigungslöcher mit einem Durchmesser von 2,5 mm
- Abmessungen: 57,2 x 36,6 x 5,2 mm
- Gewicht: 9,6 g

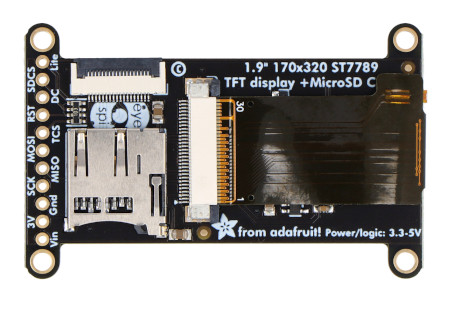

IPS TFT-Display von Adafruit.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1.9'' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Breite | 9 cm |
| Höhe | 4,5 cm |
| Tiefe | 2 cm |
| Gewicht | 0,012 kg |
