Produktbeschreibung: LCR-Meter mit ESR-Messung – 100 kHz – ZOYI ZT-DQ01
Das ZOYI ZT-DQ01 ist ein handliches Präzisions-LCR-Messgerät zum Testen von Widerständen , Kondensatoren , Induktivitäten und anderen passiven Bauelementen. Es misst die Basisparameter L, C, R und Z sowie die zusätzlichen Parameter X, D, Q, θ und ESR . Das 4-Leiter-Kelvin-Messsystem minimiert den Einfluss von Leitungs- und Kontaktwiderstand, was insbesondere bei der Messung niederohmiger Bauteile wichtig ist. Das Messgerät bietet fünf Messfrequenzen von 100 Hz bis 100 kHz , drei Messspannungspegel und eine einstellbare Messgeschwindigkeit. Die Ergebnisse werden auf einem übersichtlichen 2,8-Zoll-Farb-TFT-Display mit einer Auflösung von 320 x 240 Pixeln angezeigt.

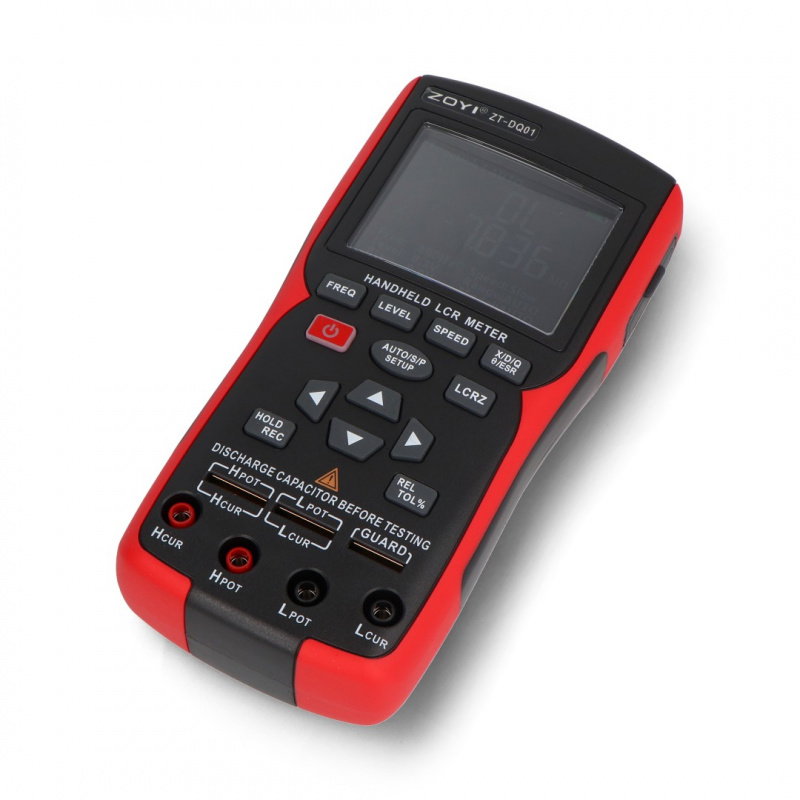

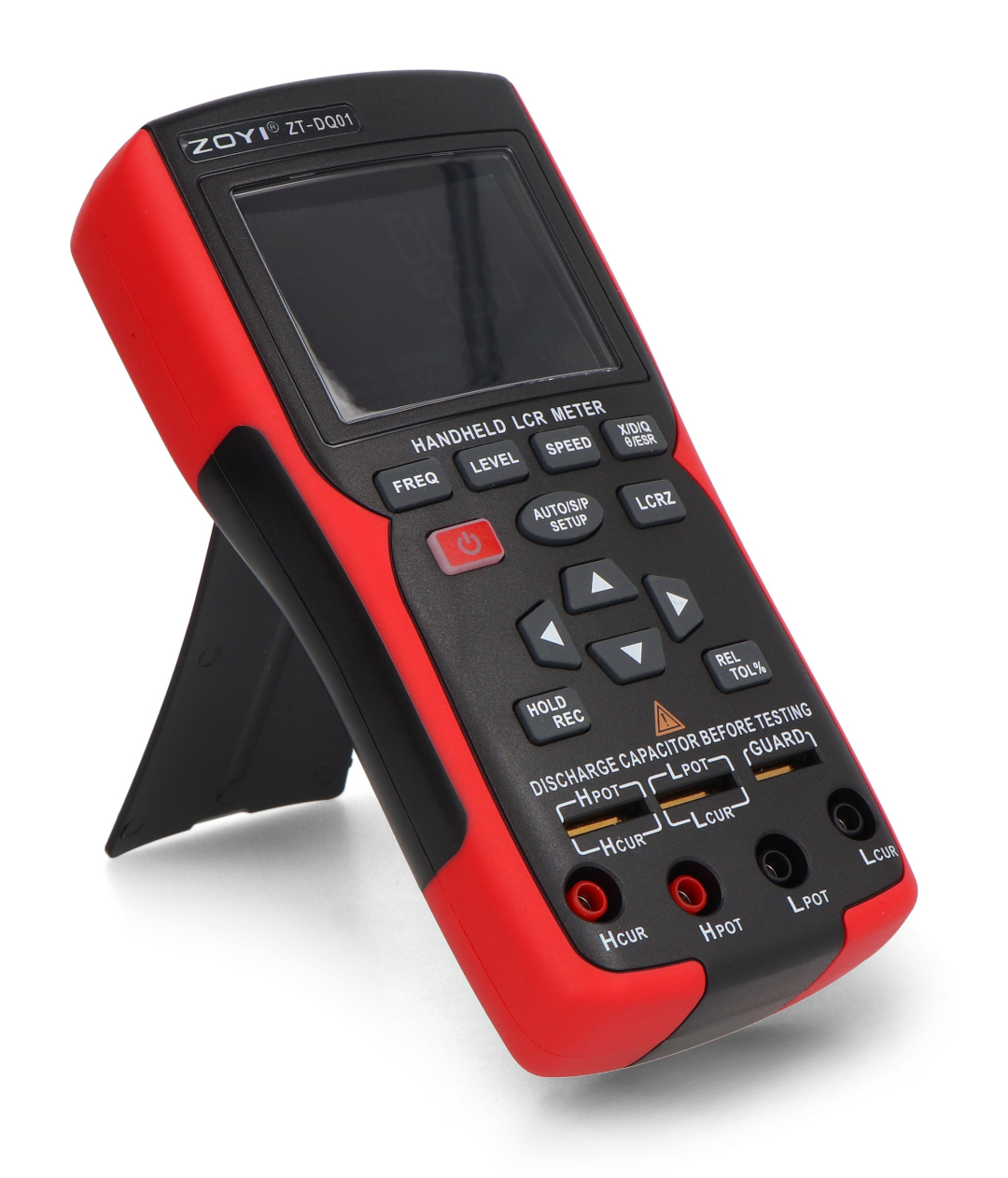

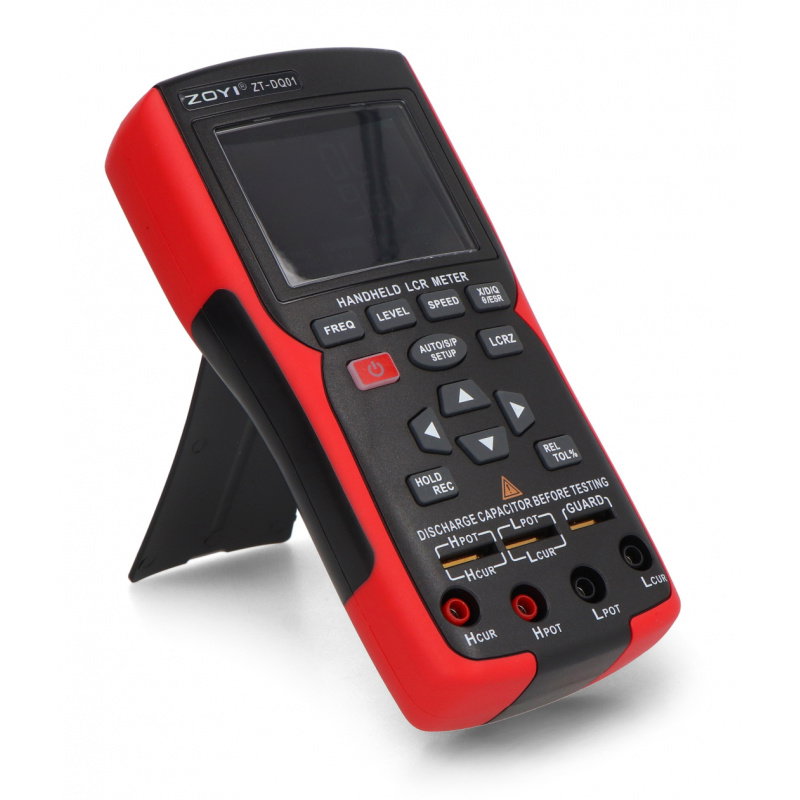

LCR-Meter mit ESR-Messung - 100 kHz - ZOYI ZT-DQ01.
Das Messgerät ZT-DQ01 ist ein tragbares, präzises LCR-Brückenmessgerät zur Messung von Widerstand, Kapazität, Induktivität und Impedanz.
Hauptmerkmale der digitalen Brücke ZOYI ZT-DQ01
- LCR-Messung : Ermöglicht die Messung von Induktivität, Kapazität, Widerstand und Impedanz.
- 4-Leiter-Kelvin-Messung : Erhöht die Messgenauigkeit durch Reduzierung des Einflusses von Leitungs- und Anschlusswiderstand
- Grundlegende Parameter : L, C, R und Z
- Zusätzliche Parameter : X, D, Q, θ und ESR
- Fünf Messfrequenzen : 100 Hz, 120 Hz, 1 kHz, 10 kHz und 100 kHz
- Drei Testpegel : 0,1 V, 0,3 V und 0,6 V
- Einstellbare Messgeschwindigkeit : langsamer, mittlerer und schneller Modus
- Automatische Bauteilerkennung : Vereinfacht die Durchführung grundlegender RLC-Bauteilmessungen
- Serieller und paralleler Modus : Ermöglicht die Anpassung eines Ersatzmodells an das zu testende Element.
- Messung von Elektrolytkondensatoren : spezieller ECAP-Modus und ESR-Messoption
- Toleranzfunktion : Automatischer Vergleich des Ergebnisses mit dem Sollwert und Anzeige der Meldung „Bestanden“ oder „Nicht bestanden“.
- Datenspeicherung und -aufzeichnung : Möglichkeit, Werte zu speichern und Messergebnisse abzuspeichern
- Relative Messung REL : Ermöglicht das Zurücksetzen des Referenzwertes
- Kommunikation mit einem Computer : Der USB-Typ-C-Anschluss ermöglicht die Datenübertragung und unterstützt das SCPI-Protokoll.
- Benutzerkalibrierung : Möglichkeit zur Kalibrierung des Messgeräts und zur Wiederherstellung der Werkseinstellungen

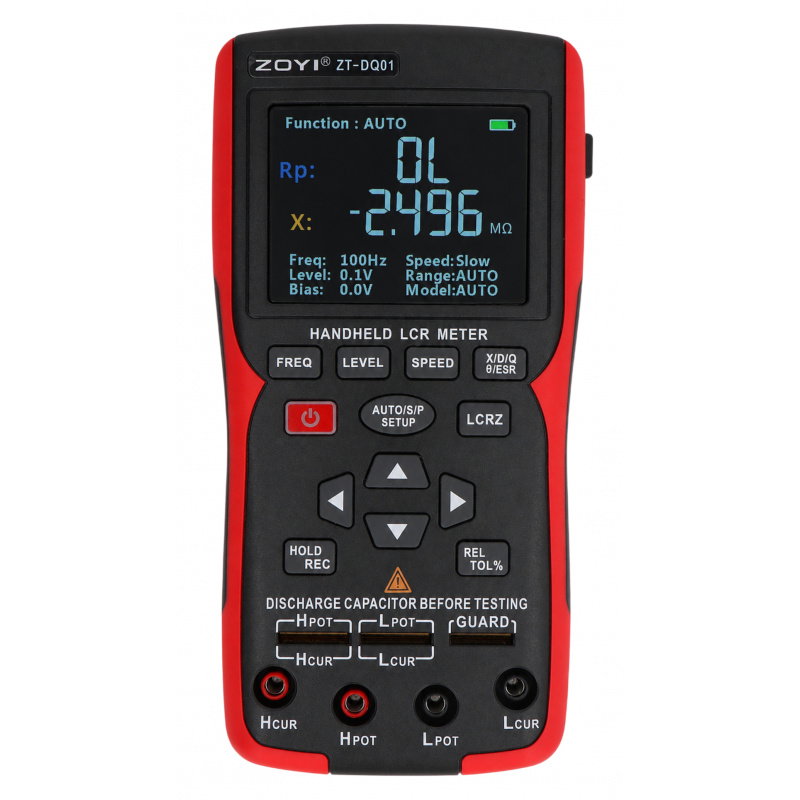

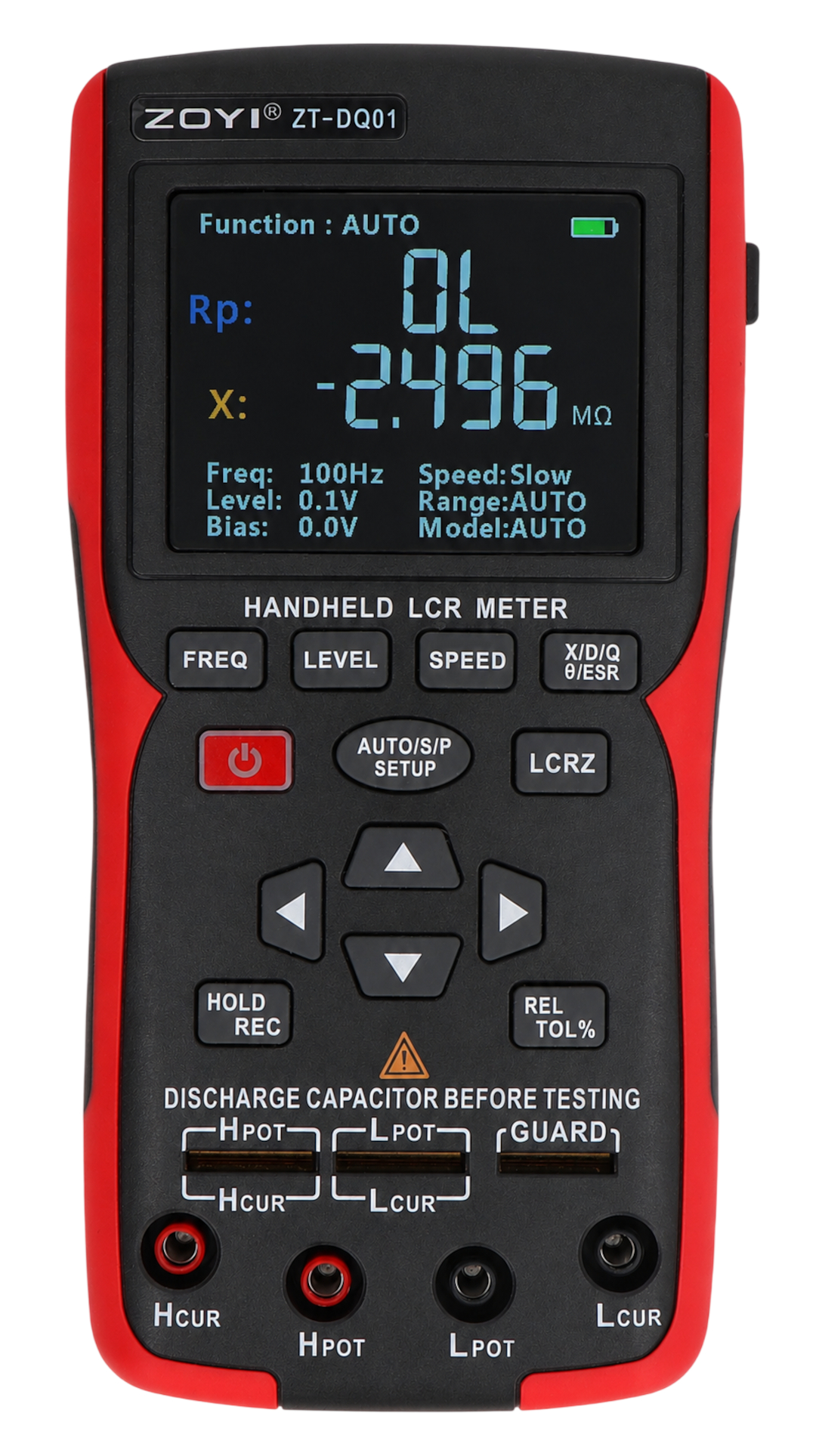

- TFT-Farbbildschirm : 2,8 Zoll Diagonale und 320 x 240 Pixel Auflösung
- Akkuleistung : eingebauter 2000-mAh-Lithium-Akku
- Automatische Abschaltung : Sie können die automatische Abschaltzeit einstellen oder die Funktion deaktivieren.
| ZOYI ZT-DQ01 Messgenauigkeit | |||||
|---|---|---|---|---|---|
| Art der Messung | Reichweite | 100 Hz / 120 Hz | 1 kHz | 10 kHz | 100 kHz |
| Kapazität | von 1 mF bis 100 mF | 5 % ± 5 | 5 % ± 5 | - | - |
| von 1 µF bis 1 mF | 1 % ± 5 | 1 % ± 5 | - | - | |
| von 1 nF bis 1 µF | 2 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | 1 % ± 5 | |
| von 1 pF bis 1 nF | - | 1,5 % ± 5 | 2 % ± 5 | 2 % ± 5 | |
| Induktivität | von 1 H bis 100 H | 3 % ± 5 | 3 % ± 5 | - | - |
| von 1 mH zu 1 H | 0,5 % ± 5 | 0,5 % ± 5 | - | - | |
| von 10 µH bis 1 mH | 3 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | 1,5 % ± 5 | |
| von 1 µH bis 10 µH | - | 3 % ± 5 | 3 % ± 5 | 4 % ± 5 | |
| Widerstand | von 100 kΩ bis 10 MΩ | 5 % ± 5 | 3 % ± 5 | - | - |
| von 1 kΩ bis 100 kΩ | 0,4 % ± 5 | 0,3 % ± 5 | 0,3 % ± 5 | 0,5 % ± 5 | |
| von 1 Ω bis 1 kΩ | 1,5 % ± 5 | 0,3 % ± 5 | 0,3 % ± 5 | 0,5 % ± 5 | |
| von 0,01 Ω bis 1 Ω | 4 % ± 5 | 3 % ± 5 | 3 % ± 5 | 5 % ± 5 | |
Technische Spezifikationen des ZOYI ZT-DQ01 Messgeräts
- Typ: Handliches digitales LCR-Messgerät
- Messtechnik: 4-Leiter-Kelvin-Messung
- Display: 2,8" Farb-TFT
- Bildschirmauflösung: 320 x 240 Pixel
- Wichtigste Messparameter: L, C, R, Z
- Zusätzliche Parameter: X, D, Q, θ, ESR
- Messmodi: automatisch, Widerstand, Kapazität, Induktivität, Impedanz, Elektrolytkondensator
- Ausweichmodi: seriell, parallel, automatisch
- Kapazitätsbereich: bis zu 100.000 µF
- Induktivitätsbereich: bis zu 100 H
- Widerstandsbereich gemäß Genauigkeitstabelle: 0,01 Ω bis 10 MΩ
- Höchste angegebene Genauigkeit: 0,3 %
- Testfrequenzen: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Testspannungspegel: 0,1 V, 0,3 V, 0,6 V
- Messgeschwindigkeit: 1 Messung/s, 1 Messung/2 s oder 1 Messung/4 s
- Ausgangsimpedanz: 100 Ω
- Bereichsauswahl: automatisch oder manuell
- Manuelle Bereiche: 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ
- Datenspeicherung: Ja
- Ergebnisaufzeichnung: ja
- Relative Messung REL: ja
- Toleranzfunktion: BESTANDEN / NICHT BESTANDEN
- Kommunikation mit dem Computer: USB Typ-C, SCPI-Protokoll
- Kalibrierung: Kurzschluss-, Leerlauf- und Widerstandswerte von 10 mΩ bis 10 MΩ
- Helligkeitseinstellung: 25 %, 50 %, 75 %, 100 %
- Tonsignal: Ein/Aus
- Automatische Abschaltung: 15 Min., 30 Min., 45 Min., 60 Min. oder Aus
- Akku: Lithium, 2000 mAh
- Laden: USB Typ-C, 5 V
- Angegebene Arbeitszeit: bis zu 13 Stunden
- Gehäusematerial: ABS + TPE
- Betriebstemperatur: 0 °C bis 40 °C
- Betriebsfeuchtigkeit: weniger als 75 %
- Lagertemperatur: -20 °C bis 60 °C
- Lagerfeuchtigkeit: weniger als 80 %
- Abmessungen: 177 x 89 x 40 mm
- Gewicht: 345 g ohne Batterie

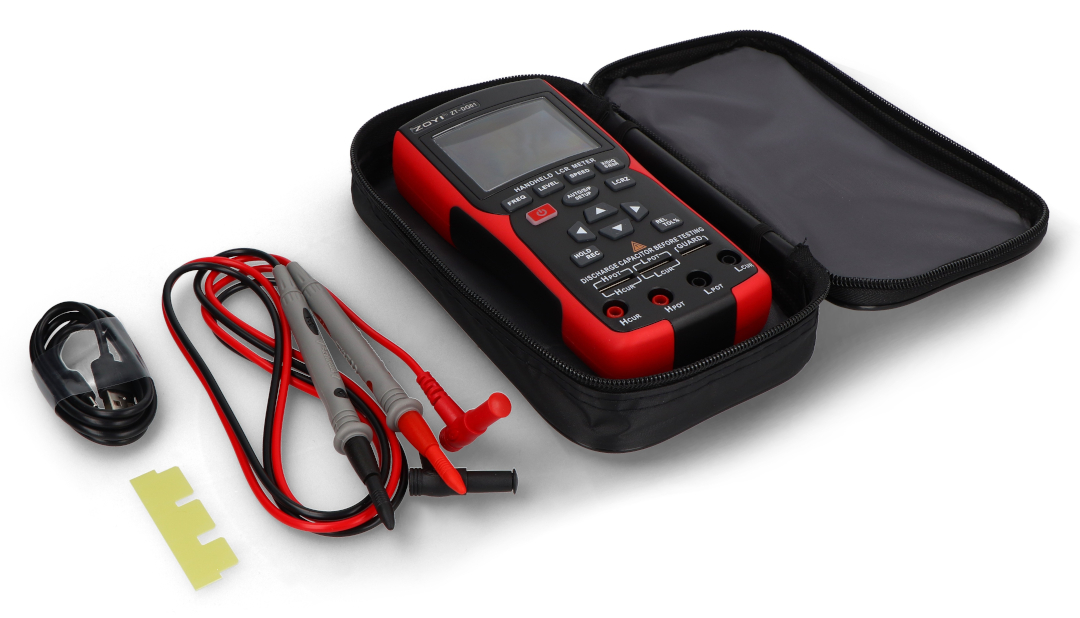

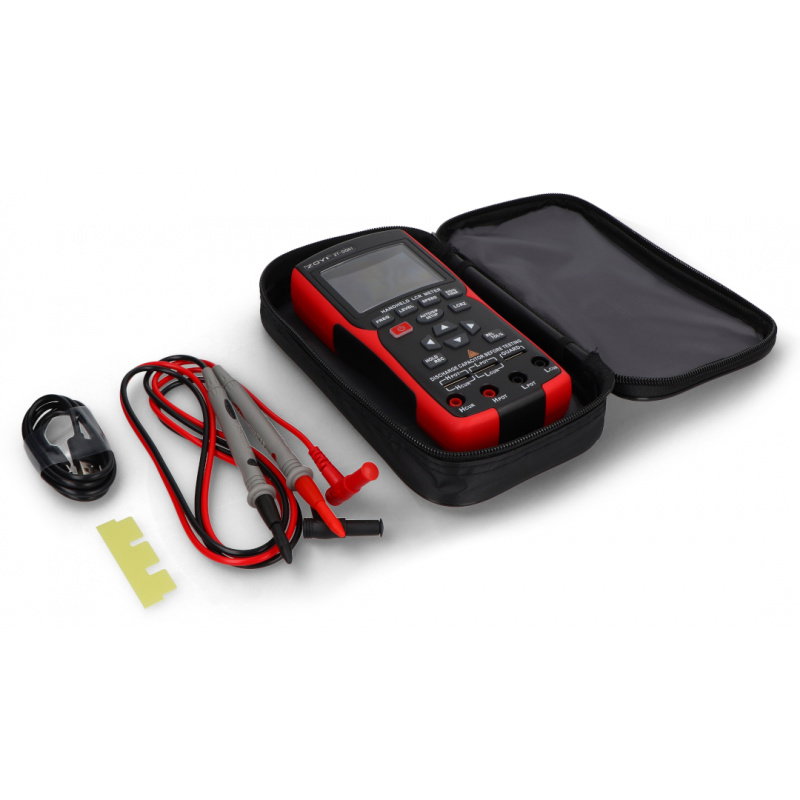

Inhalt des Sets
- 1x ZOYI ZT-DQ01 LCR-Messgerät
- 1x Satz Messleitungen
- 1x Kurzschluss-Kalibrierplatine für Steckdosen
- 1x USB-Kabel
- 1x Hülle
