Produktbeschreibung: TLA-1 Hornantrieb 500 N 7 mm/s 12 V mit Überlastschalter - Verlängerung 30 cm
Der Hornantrieb TLA-1 von Elektrobim ist ein elektrischer Linearantrieb, der für Anwendungen entwickelt wurde, die eine kompakte Bauweise und hohe Präzision erfordern. Dank der Platzierung des Motors in der Achse des Aktuators erreicht das Modell TLA-1 eine extrem kompakte Größe bei einer dynamischen Kraft von 500 N. Er wird mit 12 V DC betrieben und bietet eine Ausfahrgeschwindigkeit von 7 mm/s ohne Last. Ein eingebauter Überlastschalter schützt den Mechanismus bei Überlastung oder beim Auftreffen auf ein Hindernis vor Beschädigung und stoppt automatisch die Kolbenstange. Das IP65-zertifizierte Design bietet Widerstand gegen raue Umgebungsbedingungen und macht den Aktuator zu einer ausgezeichneten Wahl für Innen- und Außenanwendungen.
In unserem Shop finden Sie eine große Auswahl an weiteren Modellen von Linearantrieben - schauen Sie rein!

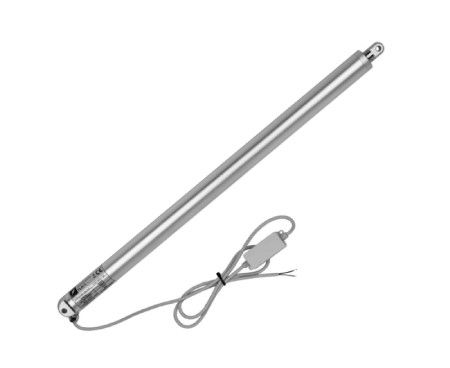

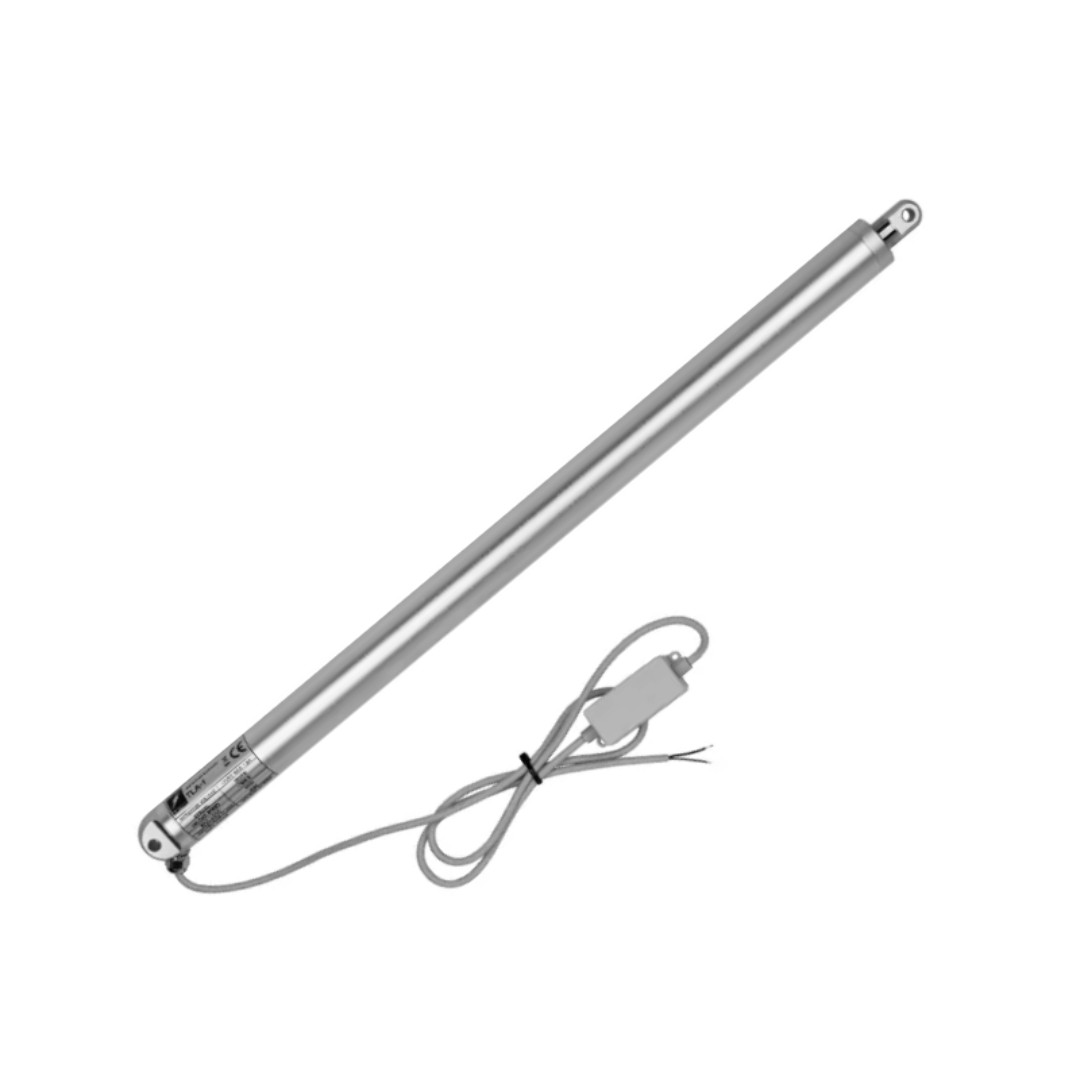

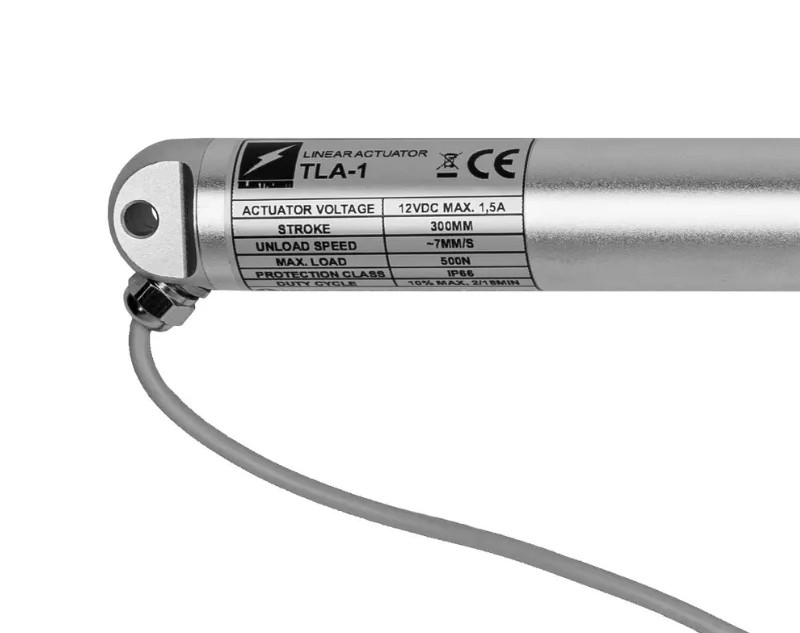

TLA-1 500 N 7 mm/s 12 V Hornantrieb mit Überlastschalter - 30 cm Verlängerung.
Mit einem Durchmesser von 28 mm ist der Aktuator aufgrund seiner kompakten Abmessungen ideal für viele Projekte.
Hauptmerkmale des TLA-1 Aktuators
- Kompakte Bauweise: der Motor ist in die Antriebsachse integriert, der Gehäusedurchmesser beträgt nur 28 mm
- Überlastschalter: schützt den Mechanismus vor Beschädigung und erhöht die Betriebssicherheit
- Kolbenhub 300 mm: geeignet für die meisten linearen Anwendungen
- Einschaltdauer 10%: maximal 2 Minuten Dauerbetrieb, ausgelegt für intermittierenden Betrieb
- Schutzart IP65: beständig gegen Staub und Strahlwasser von allen Seiten
- Geräuscharmer Betrieb: Geräuschpegel ≤ 55 dB
- Großer Betriebstemperaturbereich: von -15°C bis 65°C
Anschluss und Steuerung des Stellantriebs
Der Stellantrieb TLA-1 wird mit 12 V Gleichstrom versorgt und durch Änderung der Polarität an den Versorgungsleitungen gesteuert - durch Änderung der Spannungsrichtung ändert sich die Bewegungsrichtung der Kolbenstange. Der Stellantrieb hat keine mechanischen Endschalter, daher ist ein eingebauter elektronischer Überlastschalter für das Anhalten des Stellantriebs verantwortlich. Der Aktuator wird gestoppt, wenn er vollständig aus- oder eingefahren ist oder wenn die Kolbenstange auf ein mechanisches Hindernis stößt. Für den Anschluss müssen Kabel mit einem Mindestquerschnitt von 2 x 0,5 mm² verwendet werden. Die Steuerung kann entweder manuell oder über Relaissteuerungen erfolgen. Für die Montage des Aktuators werden zwei Bohrungen mit einem Durchmesser von 6 mm verwendet.
Der Hupenantrieb hat eine Belastbarkeit von 500 N und ein eingebauter Überlastschalter schaltet den Antrieb automatisch ab.

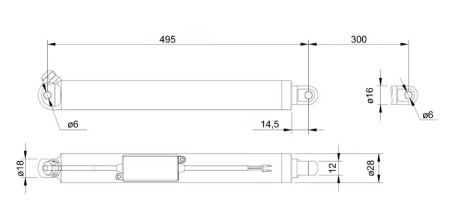

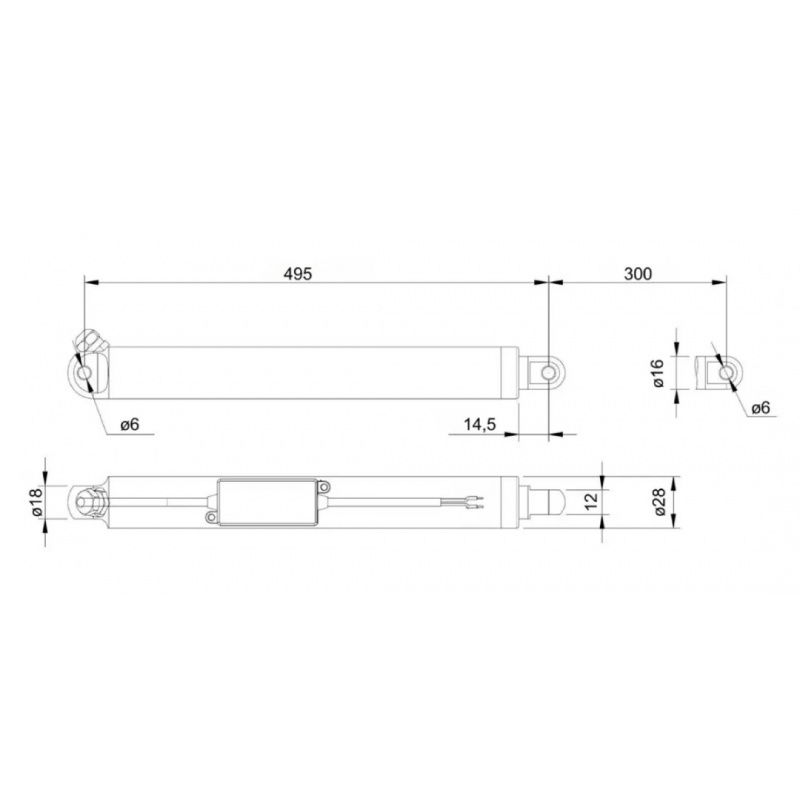

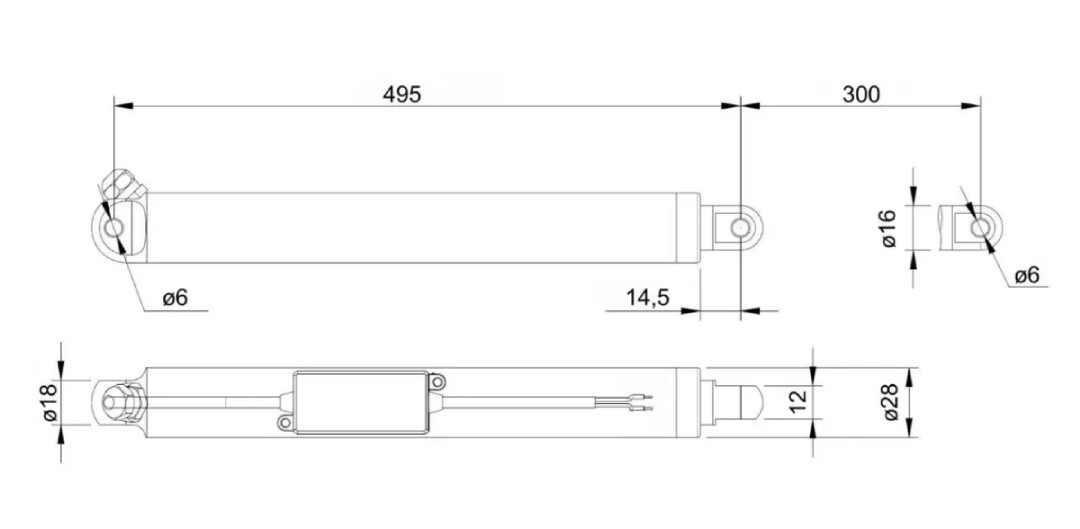

Die Abmessungen des Stellantriebs in der Abbildung sind in mm angegeben.
Anwendungen in der Praxis
Der Stellantrieb TLA-1 eignet sich für eine breite Palette von Anwendungen in der Haus- und Industrieautomation. Er kann für die Automatisierung von Klappen, Luken, Fenstern oder Sonnenkollektoren verwendet werden. Auch in Lüftungsanlagen, Heimwerkerprojekten und in der Tierhaltung wird er gerne eingesetzt - überall dort, wo eine präzise und zuverlässige lineare Bewegung bei begrenztem Bauraum erforderlich ist.
| Technische Daten des Hupenantriebs TLA-1 | |
|---|---|
| Versorgungsspannung | 12 V GLEICHSTROM |
| Leistung | 18 W |
| Nennstrom | 1,5 A |
| Dynamische Hubkraft | 500 N |
| Hub der Kolbenstange | 300 mm |
| Hubgeschwindigkeit (ohne Last) | 7 mm/s |
| Schutzart | SCHUTZART IP65 |
| Einschaltdauer | 10% (max. 2 min. Dauerbetrieb) |
| Geräuschpegel | ≤ 55 dB |
| Betriebstemperatur | -15°C bis 65°C |
| Rückmeldung | keine |
| Schutz | Überlastschalter |
| Gesamtlänge im zusammengeklappten Zustand | 495 mm |
| Durchmesser des Gehäuses | 28 mm |
