Produktbeschreibung: TLA-2 Hornantrieb 2000 N 9 mm/s 12 V mit Endschaltern - Verlängerung 35 cm
Der TLA-2 Rohrantrieb von Elektrobim ist ein elektrischer Linearantrieb, der für die Automatisierung von präzisen linearen Bewegungen entwickelt wurde. Er bietet eine Hubkraft von 2000 N, eine Ausfahrgeschwindigkeit von 9 mm/s und einen Hub von 350 mm. Er ist mit mechanischen Endschaltern ausgestattet, um ein sicheres Anhalten der Bewegung in jeder Richtung zu gewährleisten. Das Gehäuse mit einem Durchmesser von 36 mm entspricht der Schutzart IP66 für den Einsatz unter rauen Wetterbedingungen. Der Antrieb ist ideal für die industrielle Automatisierung, die Landwirtschaft und auch für den Heimwerkerbereich.
Unser Shop bietet eine große Auswahl an weiteren Modellen von Linearantrieben - schauen Sie rein!

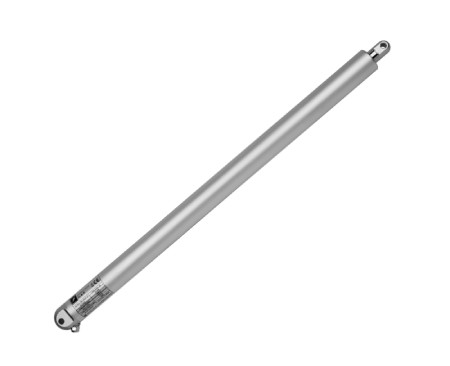

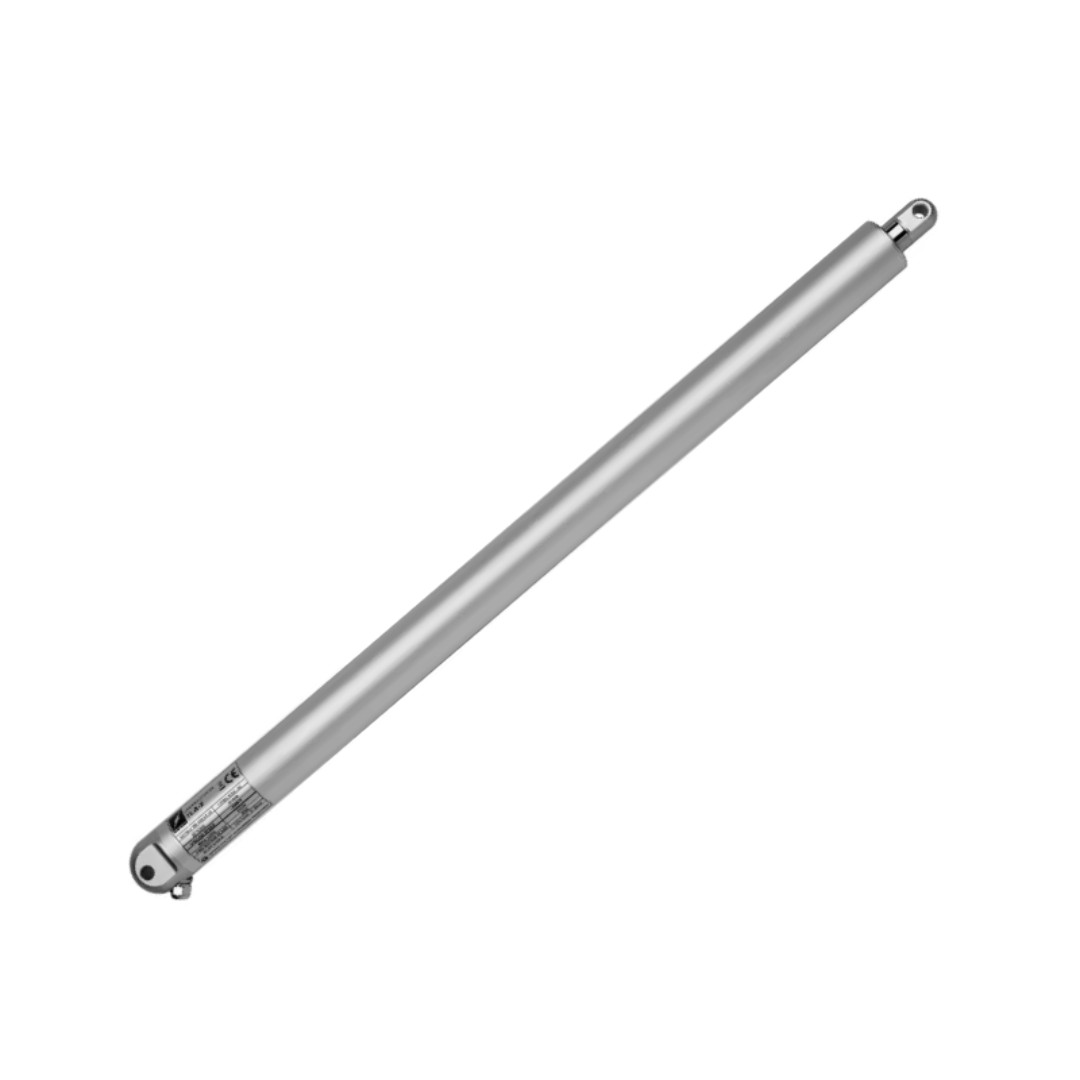

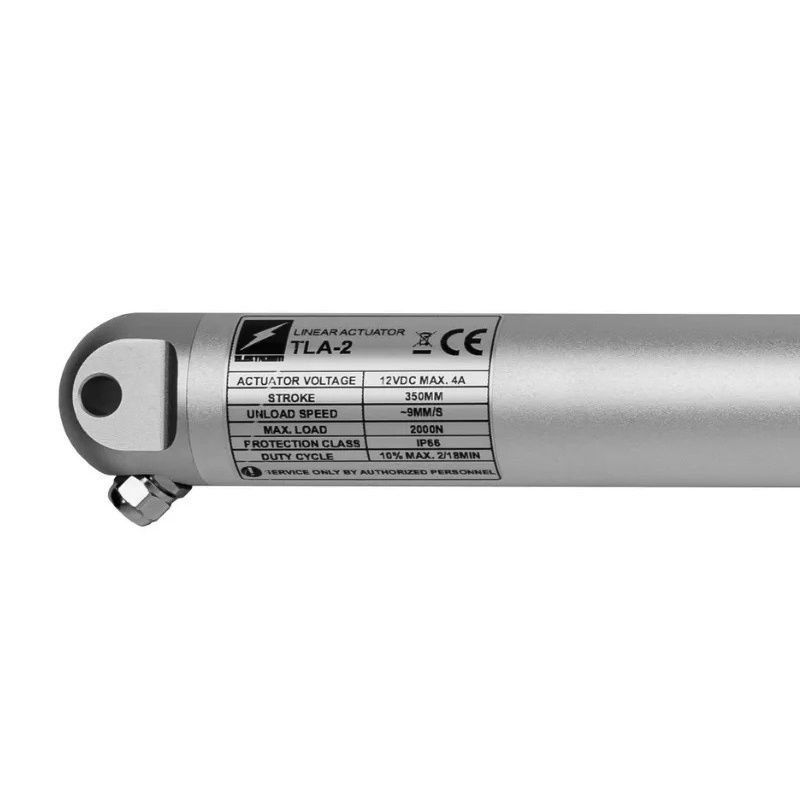

TLA-2 2000 N 9 mm/s 12 V Hornantrieb mit Endschaltern - Verlängerung 35 cm.
Die Ausführung mit 36 mm Durchmesser ist für viele Anwendungen geeignet.
Hauptmerkmale des TLA-2 Aktuators
- Hohe Hubkraft: bis zu 2000 N, ideal für anspruchsvollere Anwendungen
- Endschalter: mechanisch, gewährleisten ein sicheres Anhalten der Bewegung
- Universalhub 350 mm: breite Palette von Automatisierungs- und Heimwerkeranwendungen
- Einschaltdauer 10%: 2 Minuten maximaler Dauerbetrieb
- Schutzart IP66: resistent gegen Staub und Strahlwasser
- Niedrige Geräuschemissionen: Geräuschpegel ≤ 56 dB
- Großer Betriebstemperaturbereich: von -25°C bis 65°C
Anschluss und Steuerung des Stellantriebs
Der Stellantrieb TLA-2 wird mit 12 V DC versorgt. Die Bewegungsrichtung der Kolbenstange hängt von der Polarität der Spannung ab. Eingebaute mechanische Endschalter stoppen die Bewegung, wenn der maximale Auszug oder Einzug erreicht ist. Für den Anschluss sind Kabel mit einem Mindestquerschnitt von 2 x 0,75 mm² zu verwenden. Der Stellantrieb kann manuell oder mit Relaissteuerungen gesteuert werden. Die Befestigung erfolgt über Befestigungslöcher mit einem Durchmesser von 8 mm.
Der Hupenantrieb hat eine Hubkraft von 2000 N und eingebaute Endschalter stoppen den Antrieb automatisch.

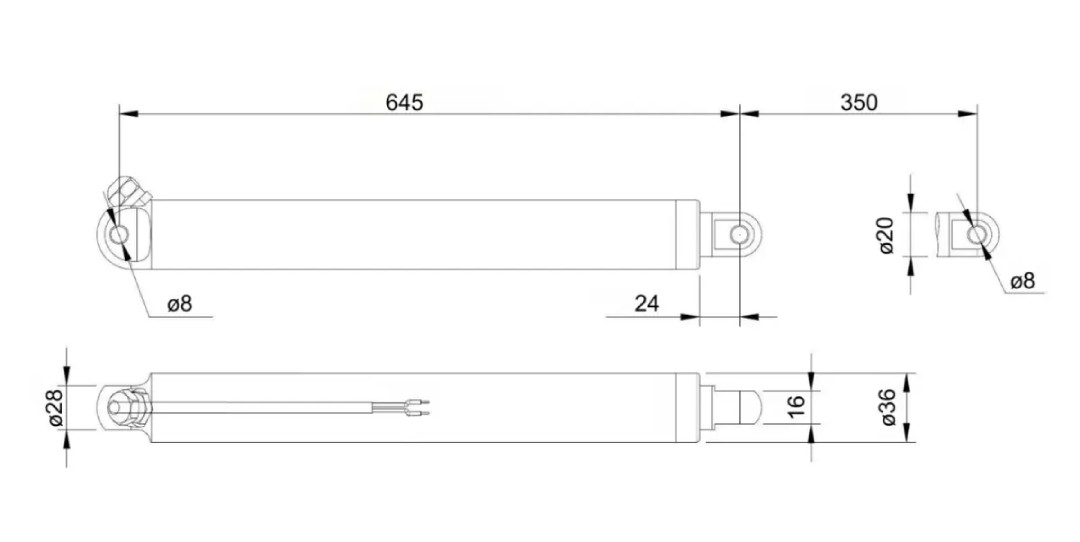

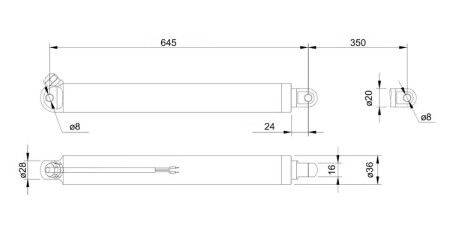

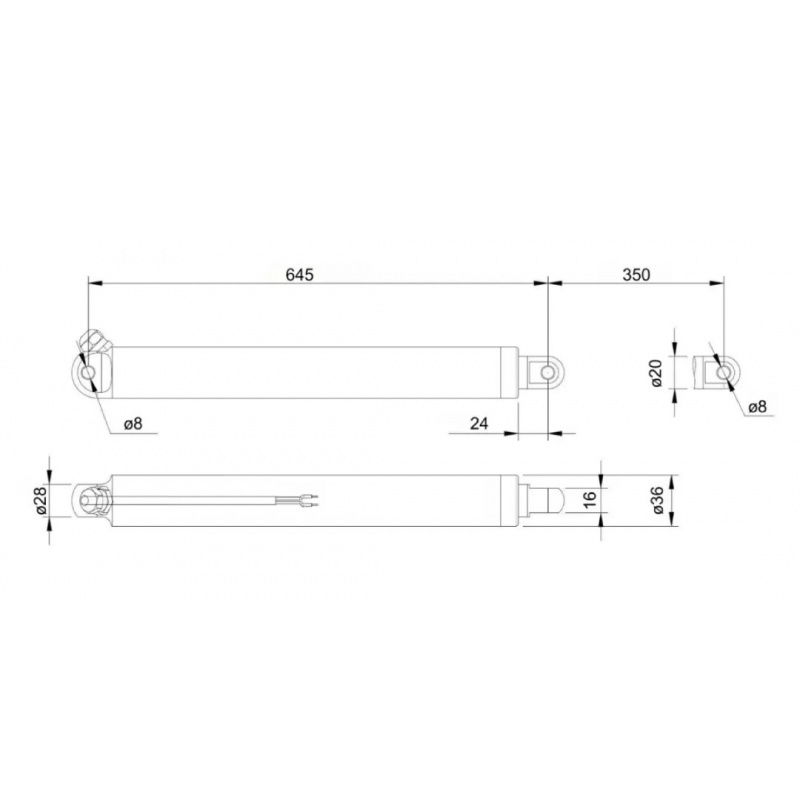

Die Abmessungen des Stellantriebs in der Abbildung sind in mm angegeben.
Anwendungen in der Praxis
Der TLA-2-Antrieb bewährt sich in den verschiedensten Bereichen - von der Möbel-, Fenster- und Klappenautomatisierung bis hin zu Viehzuchtanlagen, Industrie und Heimwerkerprojekten. Aufgrund seines ästhetischen Designs und seiner kompakten Abmessungen kann er auch in Räumen eingesetzt werden, in denen die Sichtbarkeit des Bauteils optisch wichtig ist.
| Technische Daten des Hupenantriebs TLA-2 | |
|---|---|
| Versorgungsspannung | 12 V GLEICHSTROM |
| Leistung | 48 W |
| Nennstrom | 4 A |
| Dynamische Hubkraft | 2000 N |
| Hub des Kolbens | 350 mm |
| Hubgeschwindigkeit (ohne Last) | 9 mm/s |
| Schutzart | SCHUTZART IP66 |
| Einschaltdauer | 10% (max. 2 min. Dauerbetrieb) |
| Geräuschpegel | ≤ 56 dB |
| Betriebstemperatur | -25°C bis 65°C |
| Rückkopplung | keine |
| Schutz | Endschalter (nicht einstellbar) |
| Gesamtlänge im zusammengeklappten Zustand | 645 mm |
| Durchmesser des Gehäuses | 36 mm |
