Produktbeschreibung: DS2482S-800 - I2C zu 1-Wire Konverter 8 Kanäle - STEMMA QT / Qwiic - Adafruit 6027
Ein hochleistungsfähiger I2C zu 8-Kanal 1-Wire Buskonverter von Adafruit, basierend auf dem DS2482S-800 Chip. Mit der STEMMA QT / Qwiic Technologie bietet das Modul eine schnelle und lötfreie Verbindung zu vielen Plattformen - einschließlich Raspberry Pi, Arduino, Feather und Metro. Ideal zur Unterstützung von DS18B20-Sensoren in Industrie-, Hobby- und Bildungsanwendungen. Eingebauter Power-Pull-Up für den parasitären Modus, die Möglichkeit, die I2C-Adresse zu ändern und das kompakte Design machen ihn zu einem extrem vielseitigen Werkzeug für jeden Elektronikingenieur.
DS2482S-800 - I2C zu 1-Wire Konverter 8 Kanäle - STEMMA QT / Qwiic - Adafruit 6027.

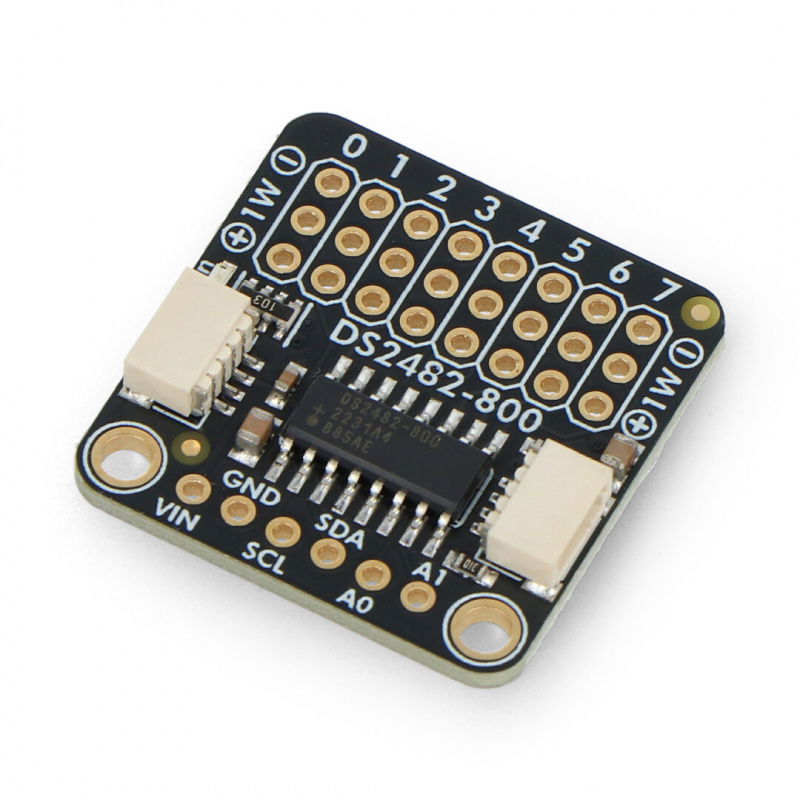

Der Konverter basiert auf dem DS2482S-800 Chip.
Hauptmerkmale des DS2482S-800 Konverters
- 8 unabhängige 1-Wire Kanäle: jeder Kanal hat einen eigenen Signal-, Strom- und Masseausgang
- Kompatibilität mit STEMMA QT / Qwiic: lötfreie Anschlüsse für eine schnelle Integration mit anderen Modulen
- Unterstützung für 3 V oder 5 V Versorgungsspannung: flexible Spannungsversorgung und Kompatibilität mit vielen Plattformen
- Einstellbare I2C-Adresse: bis zu 8 Wandler können an einen Bus angeschlossen werden
- Eingebauter Pull-up für parasitäre Stromversorgung: vereinfacht den Sensorbetrieb ohne externe Stromversorgung
- Unterstützung in Python, CircuitPython und Arduino: breite Verfügbarkeit von Bibliotheken und Beispielen
E/A-Pinouts und Anschlüsse

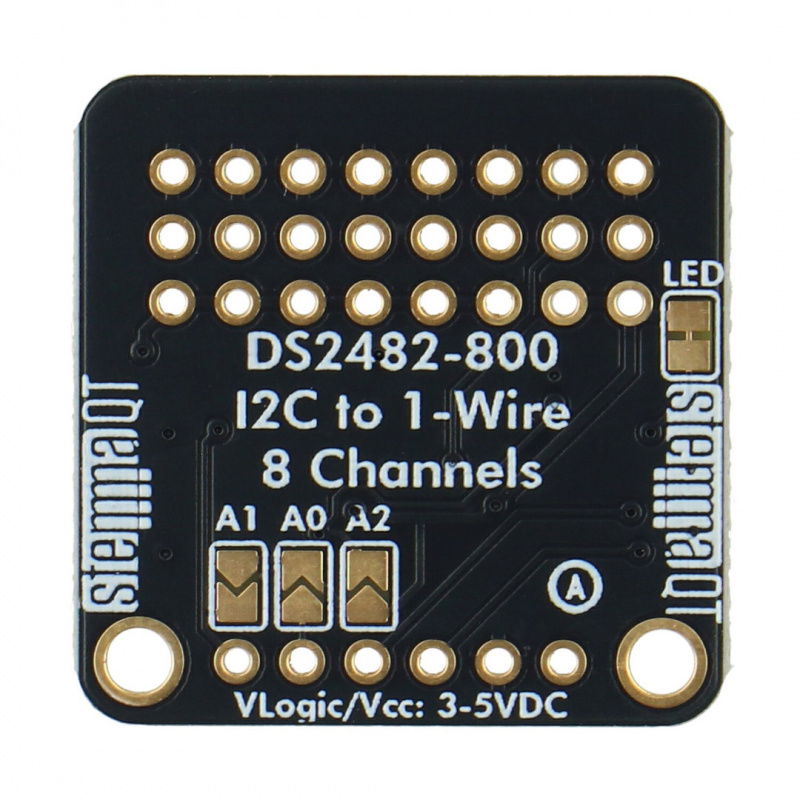

Das Modul verfügt über 8 Sätze von 1-Wire (0-7) Pinouts, jeweils in Form eines 3-poligen Steckers: Signal (1W), Masse (-) und Strom (+). An diese Anschlüsse können bis zu acht unabhängige DS18B20-Sensoren angeschlossen werden. Auf der Rückseite der Platine befinden sich die Adress-Jumper A0, A1 und A2 zum Ändern der I2C-Adresse (Standard 0x18), so dass mehrere Module an einen einzigen Bus angeschlossen werden können. STEMMA QT / Qwiic Steckverbinder an den Seiten erleichtern die Integration mit anderen Systemkomponenten, ohne dass Lötarbeiten erforderlich sind.
Programmierung und Betrieb
Der DS2482S-800 Konverter wird durch fertige Bibliotheken für Arduino (Adafruit_DS248x) und CircuitPython / Python (Adafruit_CircuitPython_DS248x) unterstützt. Mit den Beispielskripten können Sie Daten aus mehreren Kanälen auslesen und einzelnen Sensoren präzise Werte zuordnen. Die Integration mit einem Raspberry Pi oder Computer erfolgt über den I2C-Bus und die Blink-Bibliothek. Der Beispielcode ermöglicht sequenzielle Temperaturmessungen von jedem Kanal, was eine einfache Diagnose und Identifizierung der Sensoren im Feld ermöglicht.

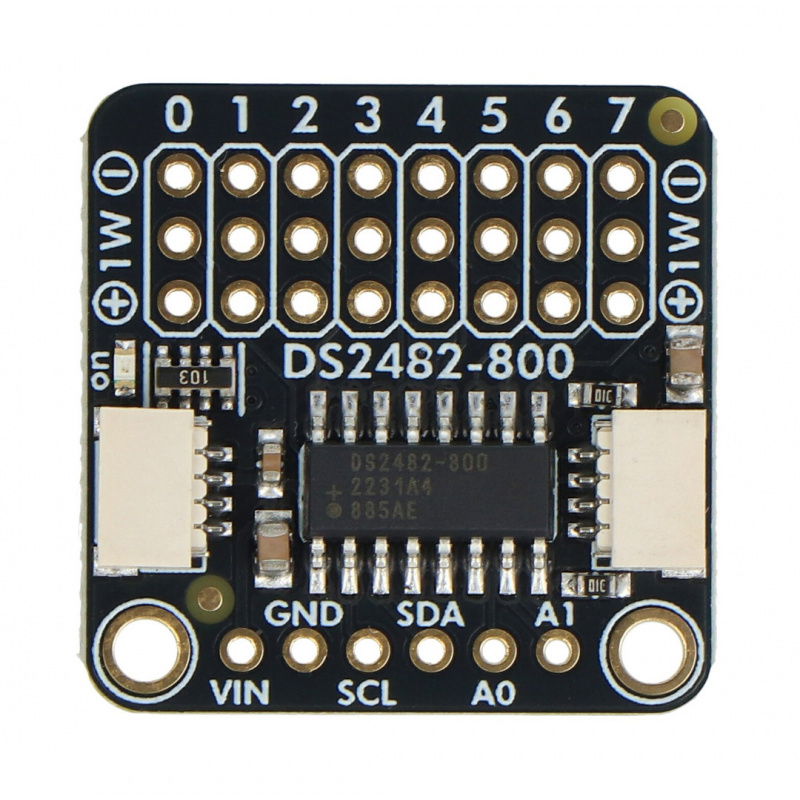

Das Board ist mit STEMMA QT-Anschlüssen ausgestattet.

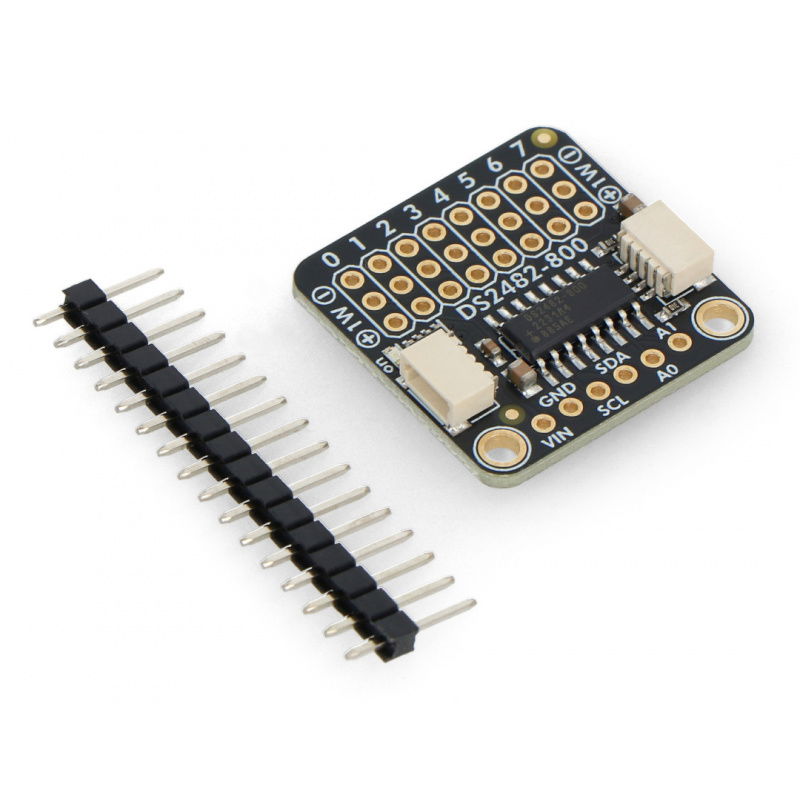

Im Bausatz enthaltene Komponenten.
Technische Daten des Konverters
- Schaltung: DS2482S-800
- Anzahl der 1-Draht-Kanäle: 8
- Spannungsversorgung: 3 V oder 5 V
- Kommunikation: I2C (Standardadresse 0x18)
- Steckverbinder: STEMMA QT / Qwiic
- 1-Wire Ausgänge: 8 x 3-poliger Satz (Signal, Masse, Strom)
- Eingebauter Pull-up für parasitäre Stromversorgung
- I2C-Adresse kann über Jumper geändert werden
- Betriebsanzeige: LED
- Abmessungen: 25,6 x 25,3 x 4,9 mm
- Gewicht: 2,6 g
Inhalt des Kits
- 1x Adafruit DS2482S-800 Baustein
- 1x Goldpin-Stecker 1x16-polig
