Produktbeschreibung: Arduino Modulino LED-Matrix – programmierbare LED-Matrix 8x12 – Qwiic – ABX00152
Die Modulino LED-Matrix ABX00152 ist für die schnelle Integration in das Arduino-Ökosystem und Modulino- Module konzipiert. Das Display verwendet eine 8x12 -LED-Matrix – 96 einzeln ansteuerbare blaue LEDs – und ermöglicht die Darstellung von Text, Symbolen, Animationen und einfachen Grafiken. Das Modul bietet Funktionen, die mit der im Arduino UNO R4 WiFi- Board integrierten LED-Matrix kompatibel sind, wodurch die Verwendung vorgefertigter Beispiele und Codebeispiele vereinfacht wird. Die Steuerung des Displays erfolgt über einen STM32C011F4U6TR -Mikrocontroller, der Charlieplexing und I2C-Kommunikation unterstützt. Dank der Möglichkeit, die I2C-Adresse programmatisch zu ändern , können mehrere Modulino LED-Matrix-Module in einem einzigen Projekt verwendet werden .

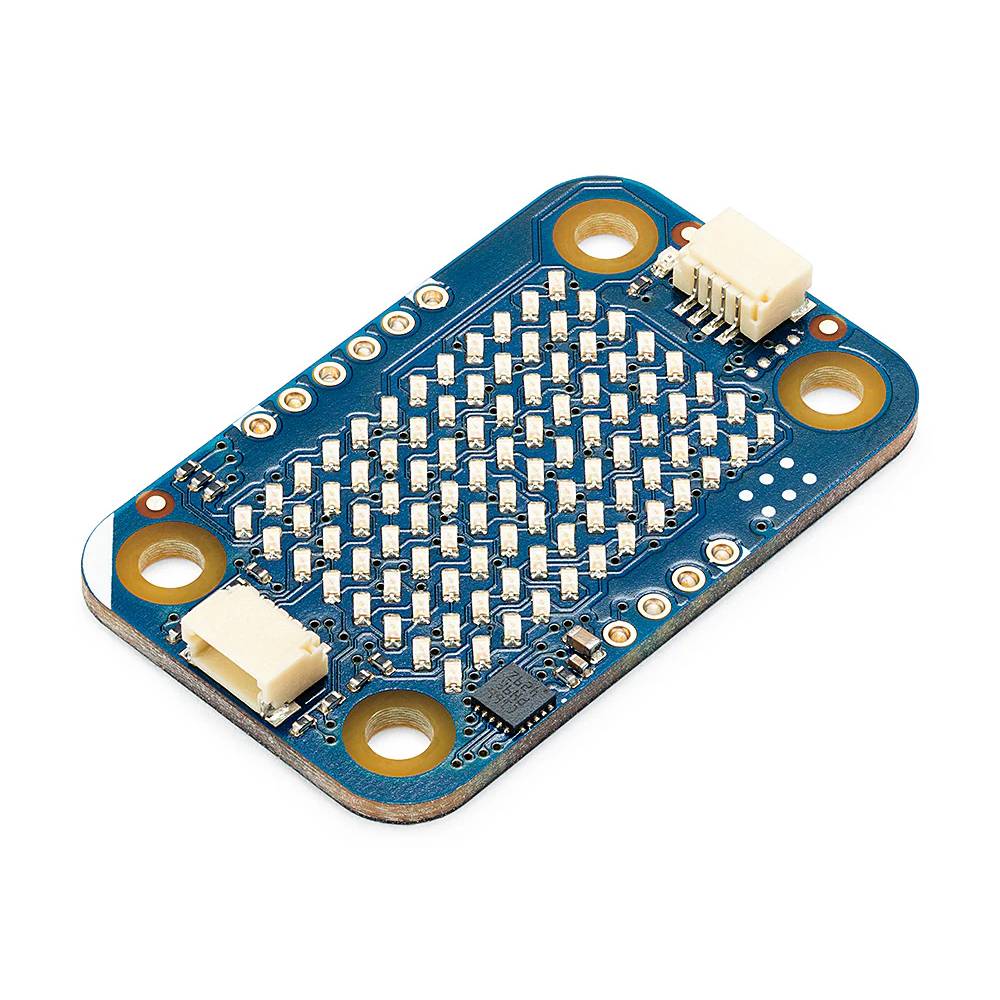

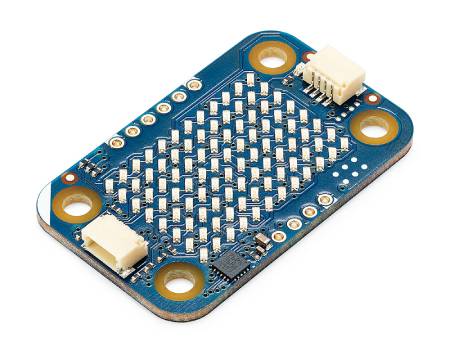

Arduino Modulino LED-Matrix - programmierbare LED-Matrix 8x12 - Qwiic - ABX00152.

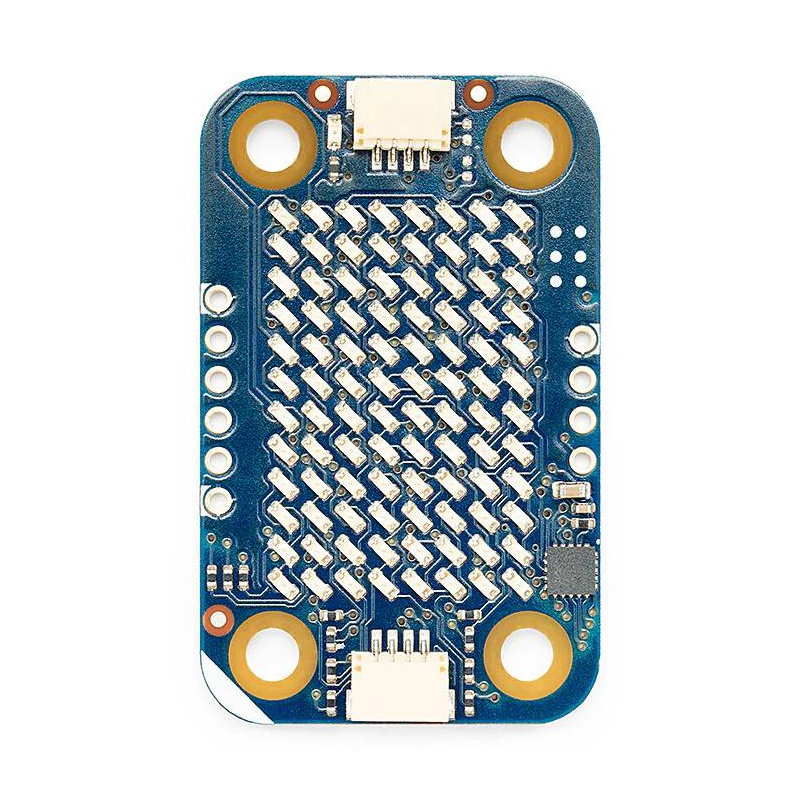

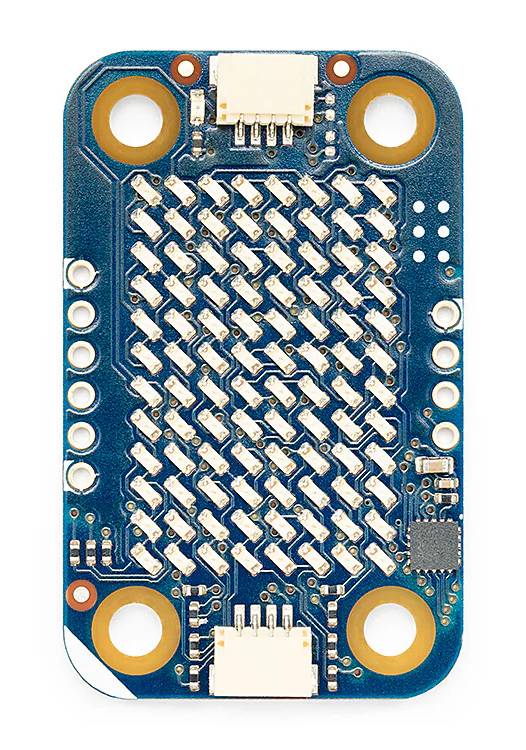

Das Display verwendet eine 8x12 LED-Matrix (96 Dioden).
Hauptmerkmale der LED-Matrix
- 8x12 LED-Matrix : 96 einzeln ansteuerbare blaue LEDs
- Kompatibilität mit Arduino UNO R4 WiFi : Funktionalität kompatibel mit der integrierten LED-Matrix dieser Platine.
- I2C-Kommunikation : schneller Datenaustausch über Qwiic-Anschlüsse
- Programmierbare I2C-Adresse : Möglichkeit, mehrere Module an einen Bus anzuschließen
- Unterstützung für Animationen und Grafiken : Anzeige von Text, Symbolen, Mustern und visuellen Effekten
- Graustufenmodus : Unterstützt 16 Helligkeitsstufen für komplexere Animationen
- Sofort einsatzbereit : Das Modul ist vormontiert und wird mit einem Qwiic-Kabel geliefert.
- Integration in das Arduino-Ökosystem : Interoperabilität mit Arduino IDE, Arduino Cloud und MicroPython
Qwiic-Konnektivität und Modul-Pinbelegung
Die Modulino LED-Matrix verwendet Qwiic-Anschlüsse , die eine schnelle und unkomplizierte Verbindung mit kompatiblen Arduino-Boards ermöglichen. Die Kommunikation erfolgt über den I2C -Bus, und das Modul arbeitet mit 3,3 V. Dank Daisy-Chain- Technologie lassen sich mehrere Modulino-Module in einem System verbinden. Die Platine verfügt über I2C-Bus-Anschlüsse: SDA , SCL , 3,3 V und GND . Zusätzliche SWD- Service-Pins dienen der Diagnose und Programmierung des STM32-Mikrocontrollers. Das Modul ist unter anderem kompatibel mit Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 BLE, Nano 33 BLE Sense, Nano 33 IoT und Nano Matter . Für Arduino Nano-Boards bietet sich der Arduino Nano Connector Carrier mit Qwiic-Anschlüssen an. Das Modul ist auch mit anderen Qwiic-Geräten kompatibel, sofern diese mit 3,3 V betrieben werden. Durch die programmatische Änderung der I2C-Adresse lassen sich Adresskonflikte in komplexeren Projekten vermeiden.

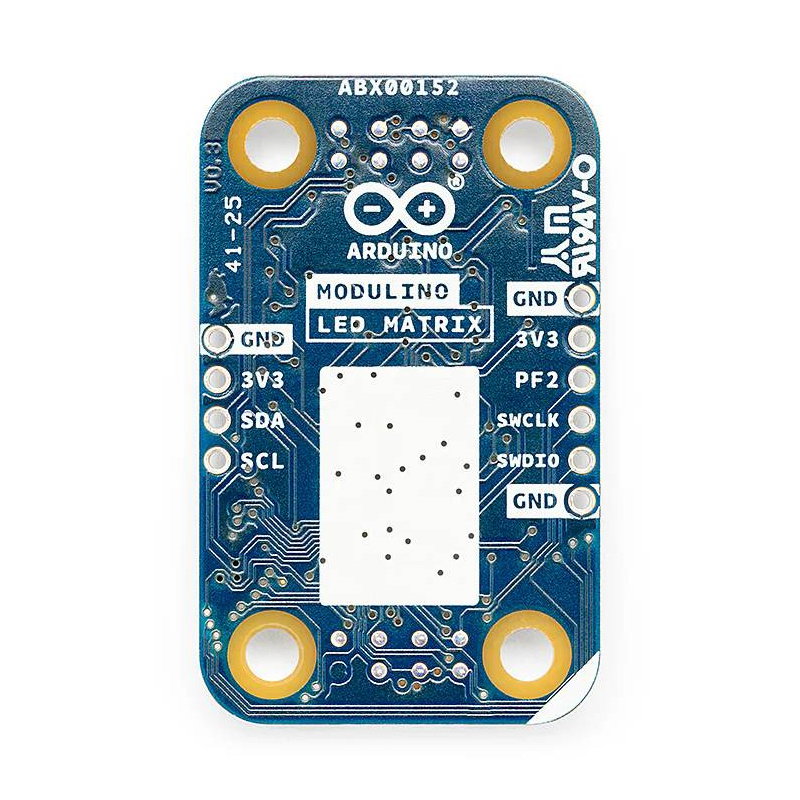

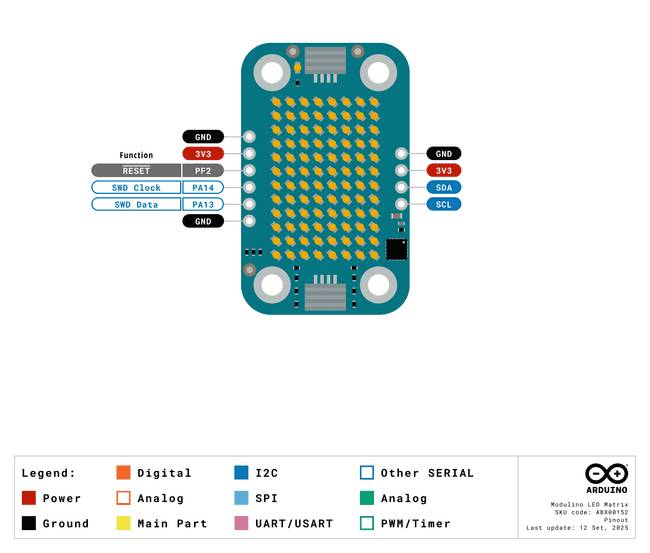

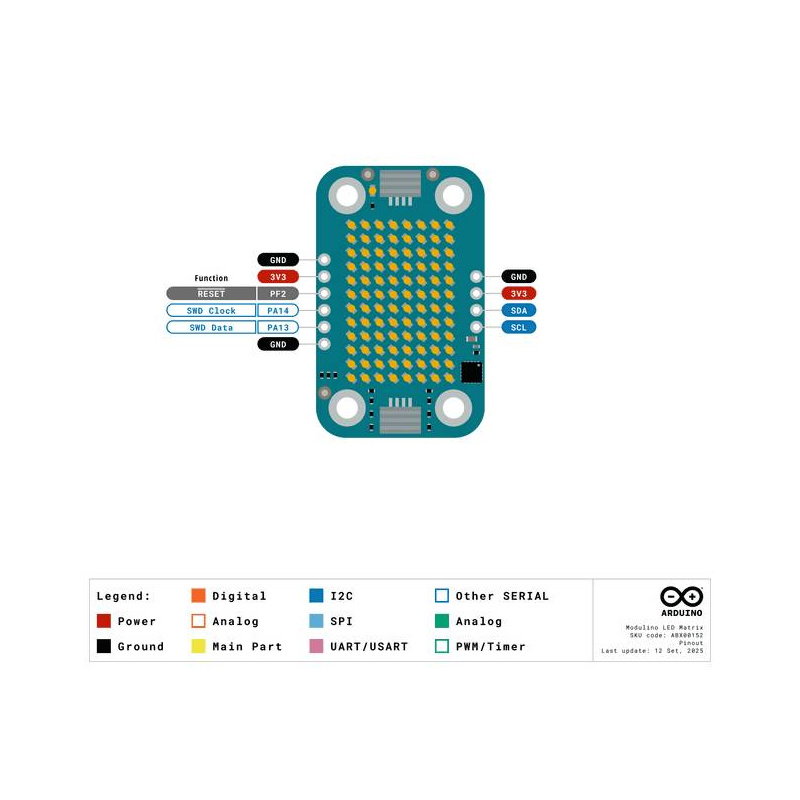

Pinbelegungsdiagramm.

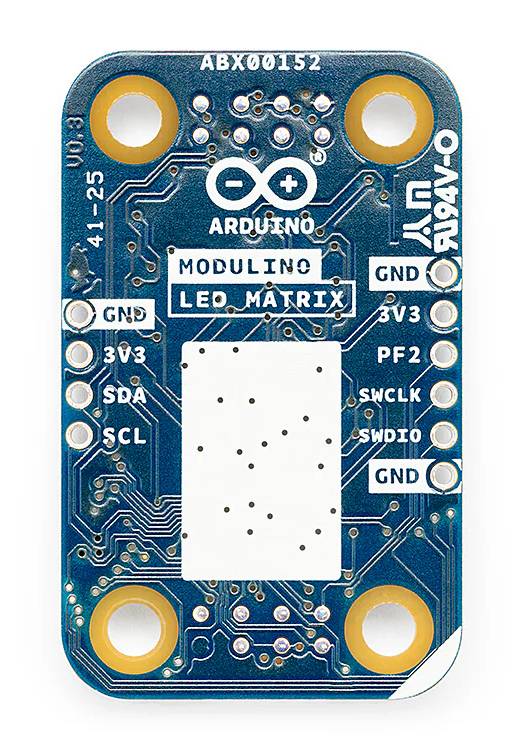

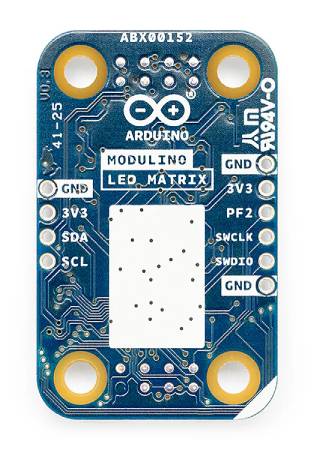

Die Platine verfügt außerdem über Lötpads für den I2C-Bus.
Modulino LED-Matrix-Programmierung
Die Modulino LED-Matrix lässt sich in der Arduino IDE und mit MicroPython programmieren. Der Hersteller stellt die Modulino-Bibliothek bereit, die die Bedienung vereinfacht und das schnelle Erstellen von Texten, Animationen, Symbolen und benutzerdefinierten Grafiken ermöglicht. Sie eignet sich sowohl für Einsteiger als auch für Anwender komplexerer IoT-Projekte. Die Arduino IDE bietet Funktionen zum Initialisieren des Moduls, zum Anzeigen einzelner Frames, zum Abspielen von Animationssequenzen, zum Löschen der Matrix und zum Einstellen von Betriebsmodi. Dank der Integration mit ArduinoGraphics können Linien, Punkte, Rechtecke und Kreise gezeichnet werden, ohne jede LED einzeln ansteuern zu müssen. Das Modul unterstützt außerdem einen Graustufenmodus mit 16 Helligkeitsstufen . In MicroPython lassen sich einzelne Pixel steuern, Formen zeichnen, Text anzeigen und Animationen erstellen. Verfügbare Methoden ermöglichen unter anderem das Setzen von Pixeln, das Löschen des Bildschirms, das Zeichnen horizontaler und vertikaler Linien, Rechtecke und Ellipsen sowie das Laden vorgefertigter Frames. Dadurch eignet sich das Modul hervorragend zum Erlernen der Programmierung, für Prototypen und Projekte mit interaktiver visueller Signalisierung.
Technische Spezifikationen der LED-Matrix
- Anzeige: 8x12 LED-Matrix
- Anzahl der LEDs: 96
- LED-Farbe: blau
- Kontrolltyp: Charlieplexing
- Mikrocontroller: STM32C011F4U6TR
- Kommunikation: I2C
- Anschlüsse: 2x Qwiic
- Lötpads: SDA, SCL, 3,3 V, GND
- Standard-I2C-Adresse: 0x32
- Möglichkeit zur Änderung der I2C-Adresse: ja, programmatisch
- Betriebsspannung: 3,3 V
- Maximale Stromaufnahme: bis zu 200 mA
- Unterstützte Umgebungen: Arduino IDE, Arduino CLI, MicroPython
- Kompatible Boards: Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 BLE, Nano 33 BLE Sense, Nano 33 IoT, Nano Matter, Nano Connector Carrier
- Abmessungen: 41 x 25,36 mm
- Gewicht: 4,4 g

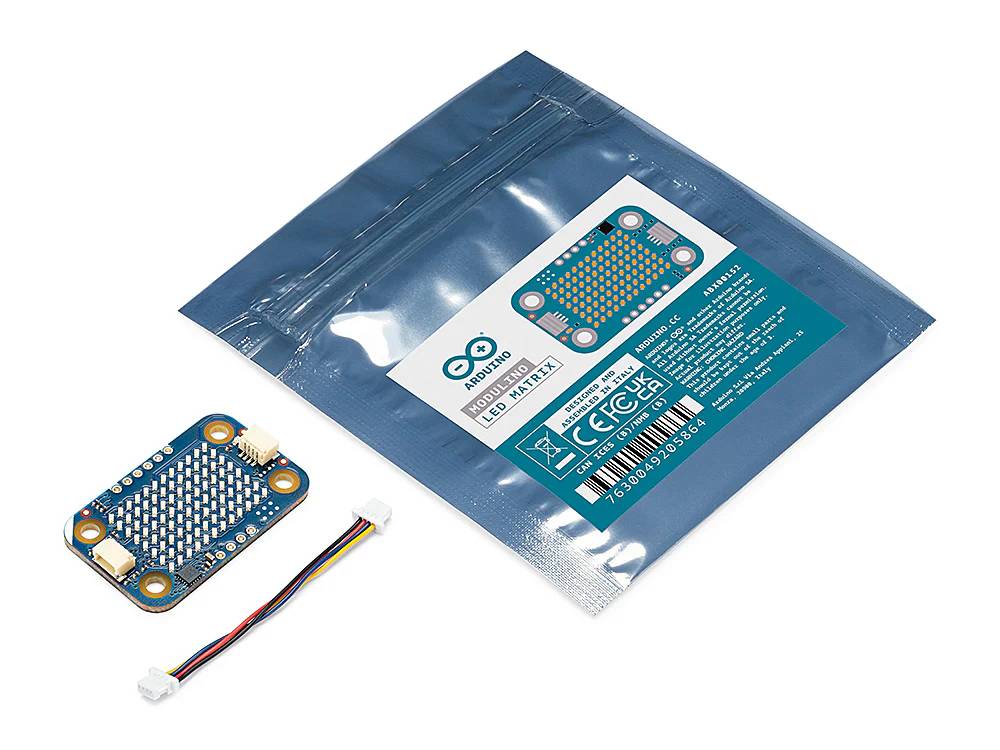

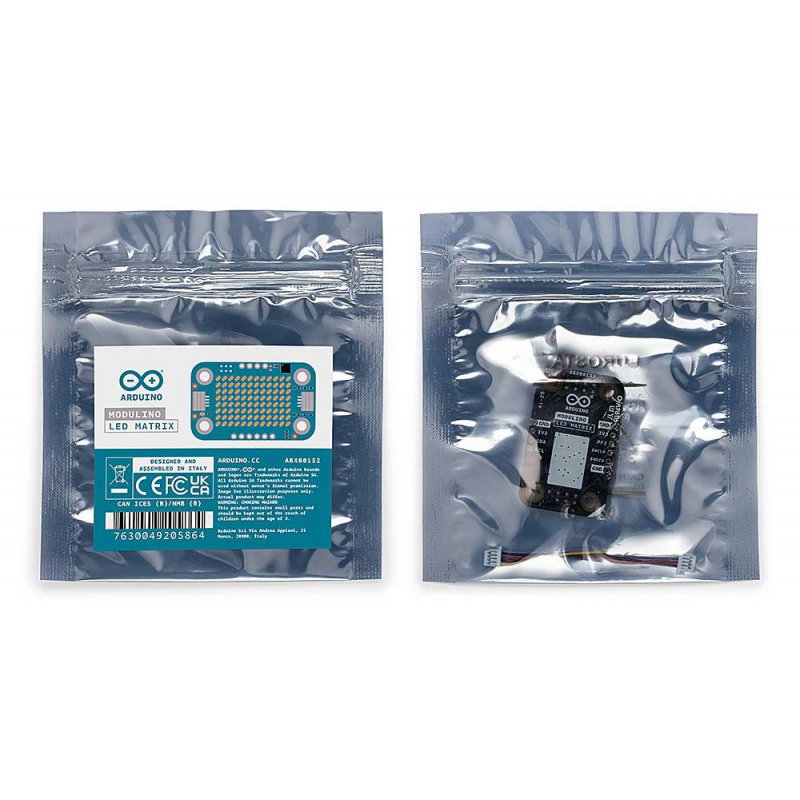

Inhalt des Sets
- Modulino LED-Matrix
- 5 cm langes Qwiic-Kabel

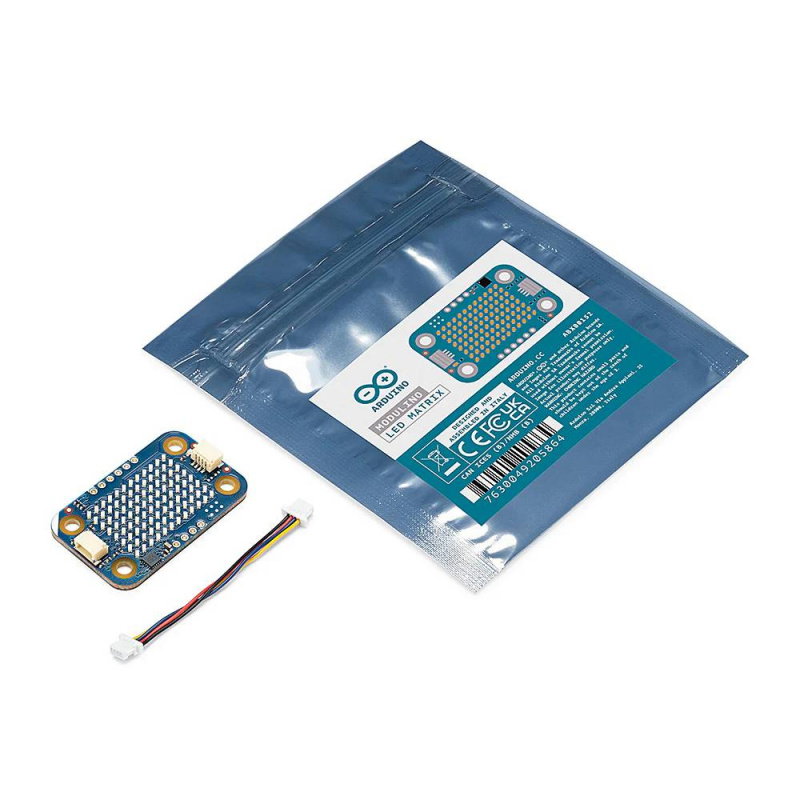

Im Set enthaltene Elemente.
