Produktbeschreibung: Arduino Modulino Latch Relay – bistabiles Relaismodul – Qwiic – ABX00138

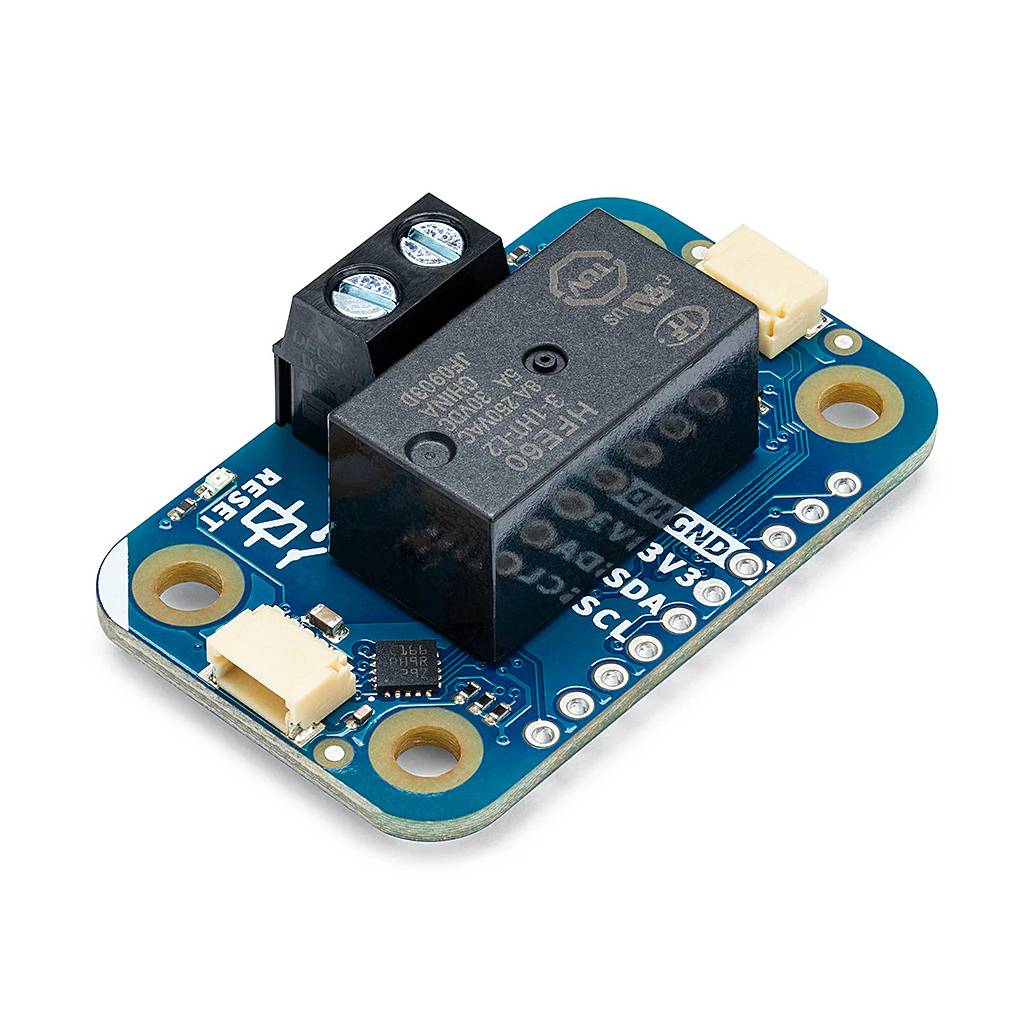

Das Modulino Latch Relay gehört zu einer Reihe vorgefertigter Arduino Modulino- Module, die den Aufbau interaktiver Projekte vereinfachen, ohne dass Schaltungen von Grund auf neu entwickelt werden müssen. Das Modul ist mit einem bistabilen Relais ausgestattet, das seinen Schaltzustand auch bei unterbrochener Stromversorgung beibehält . Diese Lösung reduziert den Stromverbrauch und eignet sich für Systeme mit periodischen Schaltvorgängen. Die Kommunikation mit der Hauptplatine erfolgt über einen STM32C011F4- Mikrocontroller , der die Relaisspulen steuert und den Betrieb über den I²C -Bus ermöglicht. Das Modulino Latch Relay kann Gleichstromlasten bis zu 30 V DC und 2 A schalten. Es ist nicht für den Betrieb mit Netzspannung oder Wechselstromlasten ausgelegt.

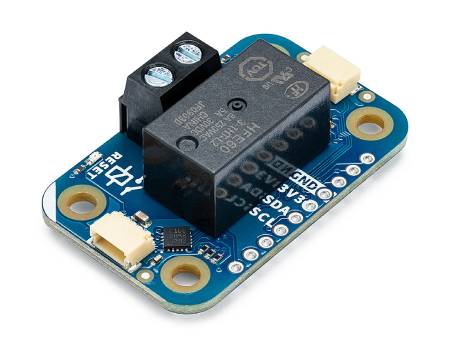

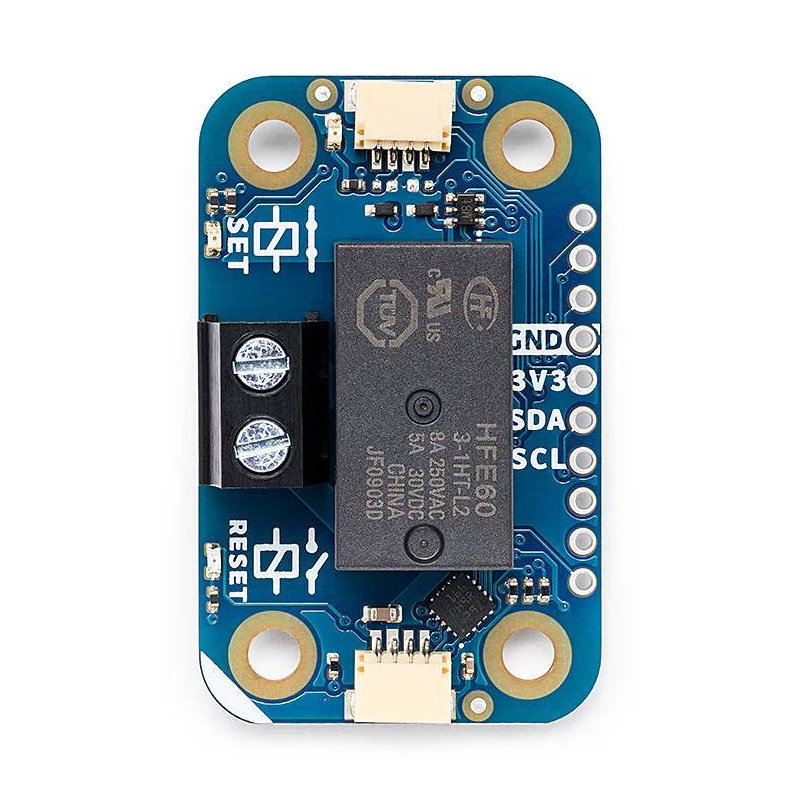

Arduino Modulino Latch Relay - bistabiles Relaismodul - Qwiic - ABX00138.
Das Modulino Latch Relay eignet sich für Projekte, die ein sicheres Schalten von Gleichstromlasten erfordern.
Hauptmerkmale
- Bistabiles Relais : Hält den Zustand auch ohne kontinuierliche Spulenstromversorgung aufrecht
- Gleichstrom-Laststeuerung : Unterstützt Spannungen bis zu 30 V DC und Ströme bis zu 2 A
- I2C-Kommunikation : einfache Integration mit Arduino-Boards und anderen Controllern
- Qwiic-Steckverbinder : Schnelle Verbindung ohne Löten
- COM-, NO- und NC-Kontakte : können als normalerweise offener oder normalerweise geschlossener Stromkreis betrieben werden.
- Programmierbare I2C-Adresse : Möglichkeit zum Betrieb mehrerer Module an einem Bus
- Betriebsspannung 3,3 V : Qwiic-konform
- Arduino- und MicroPython-Unterstützung : Unterstützung für die offiziellen Bibliotheken des Herstellers
- Kompakte Abmessungen : kleine Platine für Automatisierungs- und IoT-Projekte

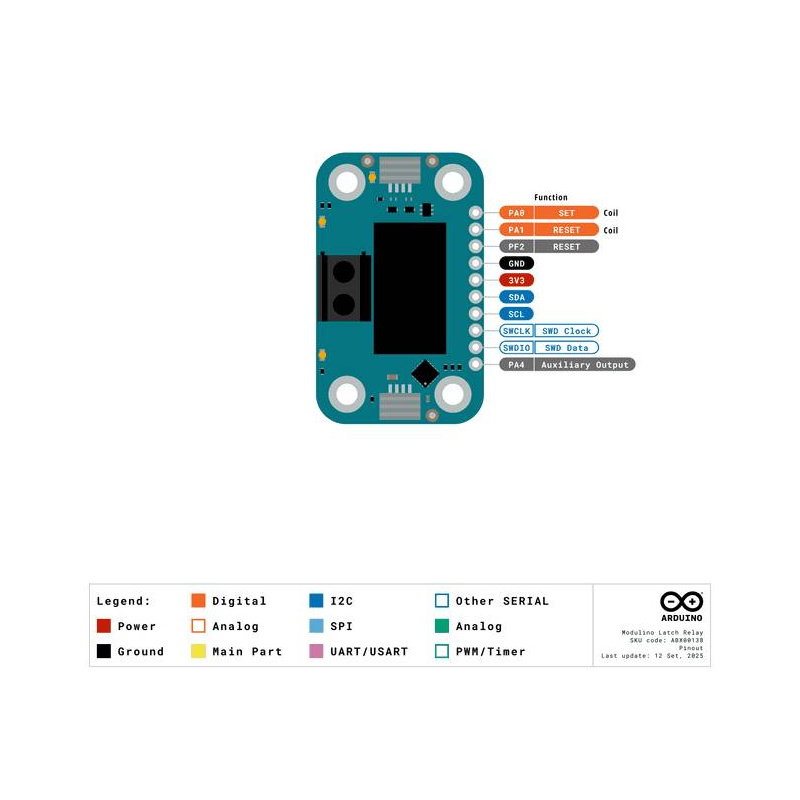

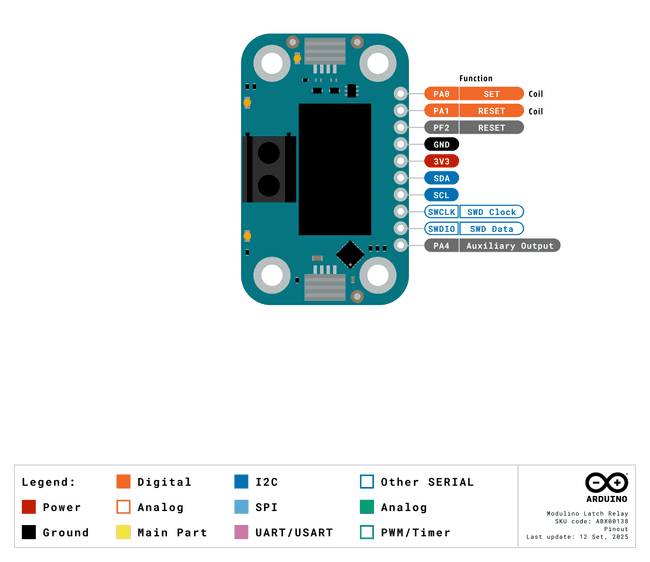

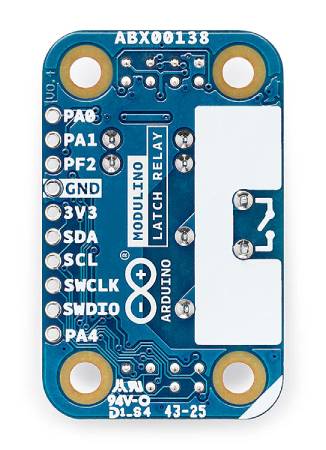

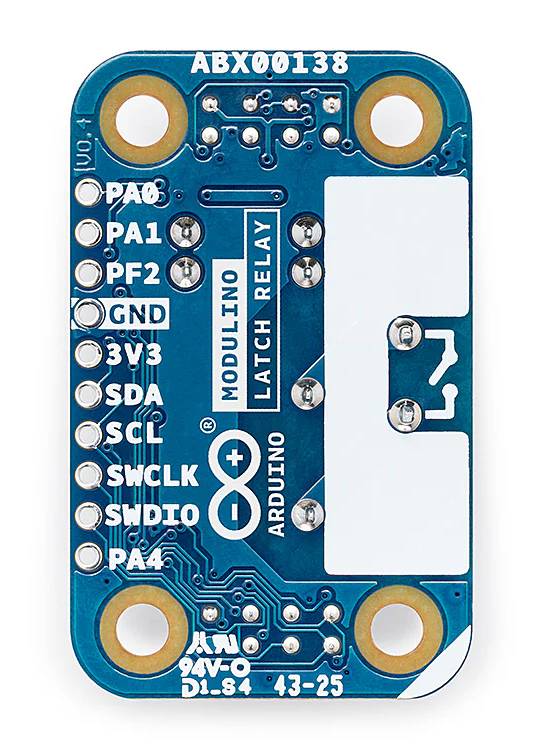

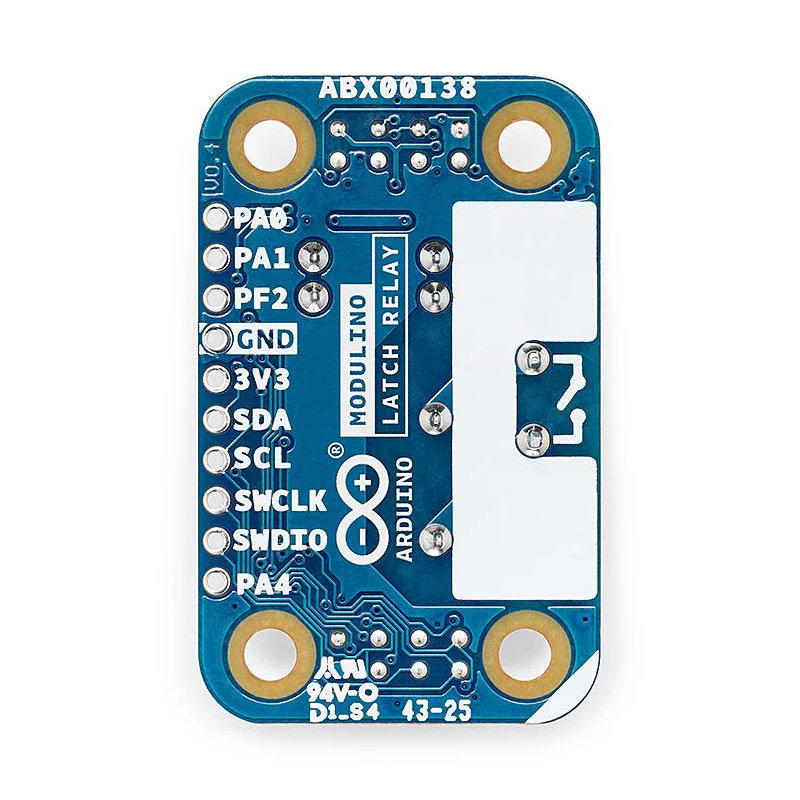

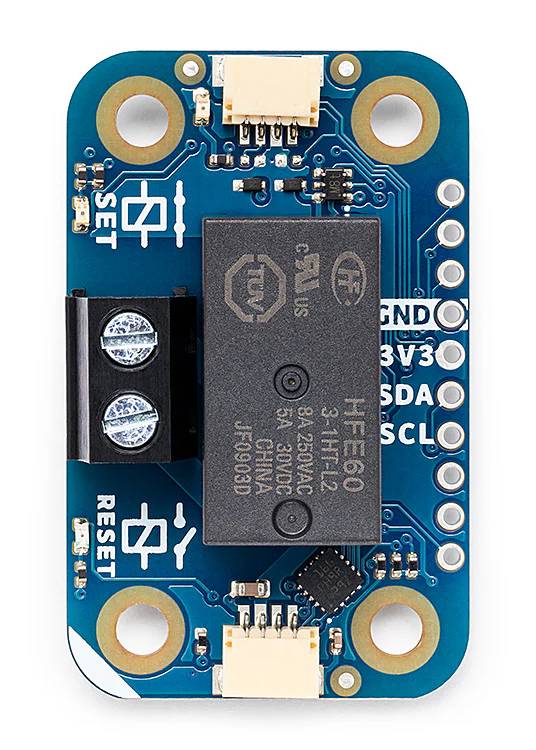

Modulino Latch Relay Pinbelegung, Anschlüsse und Kompatibilität
Das Modul kommuniziert über den I2C- Bus, der über Qwiic-Steckverbinder und verlötete SDA- und SCL-Pins zugänglich ist. Die Stromversorgung erfolgt mit 3,3 V über ein Qwiic-Kabel oder einen 3V3-Pin. Zwei Qwiic-Steckverbinder ermöglichen die Verbindung mehrerer Modulino-Module in einer Kette und vereinfachen so die Projekterweiterung ohne zusätzliche Verkabelung. Die Relaiskontakte COM, NO und NC dienen zur Steuerung der Last. COM ist mit der Stromversorgung der Last verbunden, NO schließt den Stromkreis, wenn das Relais aktiviert wird, und NC bleibt im Ruhezustand verbunden. Das Modulino Latch Relay ist unter anderem kompatibel mit Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense und Nano Matter .
Es kann DC-LED-Beleuchtung, Pumpen, Ventilatoren, elektrische Schlösser, Alarmsirenen, Motoren und andere Geräte innerhalb der Parameter von 30 V DC und 2 A steuern.
Programmierung des Arduino Modulino Latch-Relais
Das Modulino-Latch-Relais lässt sich in der Arduino IDE mithilfe der offiziellen Arduino Modulino-Bibliothek programmieren. Die Bibliothek bietet einfache Funktionen wie `set()` , `reset() ` und `getStatus()` , mit denen Sie das Relais ein- und ausschalten sowie seinen Status auslesen können. So lässt sich die Laststeuerung mit nur wenigen Codezeilen in Ihr Projekt integrieren. Das Modul unterstützt außerdem MicroPython , was das Erlernen der Programmierung und die Entwicklung schneller Prototypen erleichtert. MicroPython enthält die Methoden `on() `, `off()` und `is_on` und eignet sich daher sowohl für Bildungszwecke als auch für den Aufbau einfacher Hausautomationssysteme, Pumpensteuerungen, Gleichstrombeleuchtung und Zeitschaltuhren.
Technische Spezifikationen des Modulino Latch Relay
- Kommunikation: I2C
- Kommunikationsanschlüsse: 2x Qwiic
- Betriebsspannung: 3,3 V
- Maximale Schaltspannung: 30 V DC
- Maximaler Schaltstrom: 2 A
- Relais-Typ: bistabil, rastend
- Relaiskontakte: COM, NO, NC
- Standard-I2C-Adresse: 0x2A
- Möglichkeit zur Änderung der I2C-Adresse: Ja
- Kommunikationsmikrocontroller: STM32C011F4
- Aktor: bistabiles Relais HFE60/3-1HT-L2
- Typischer Stromverbrauch: ca. 3,4 mA
- Kompatibilität: Arduino-Boards mit Qwiic oder I2C 3,3 V
- Abmessungen: 25,36 x 41 mm
- Gewicht: 4,4 g

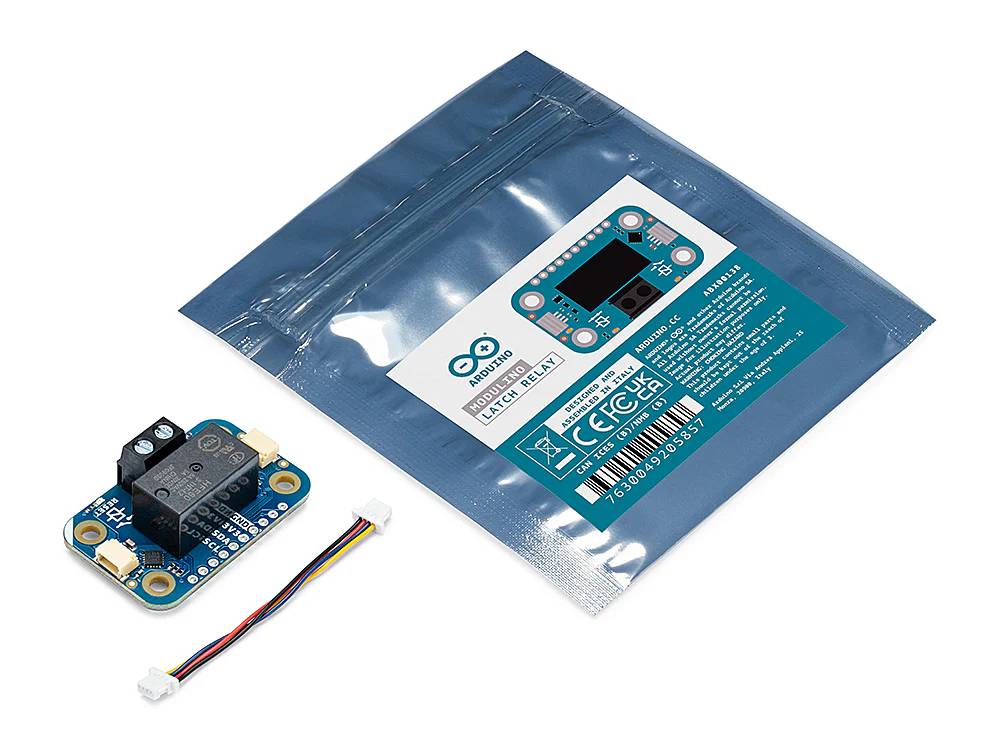

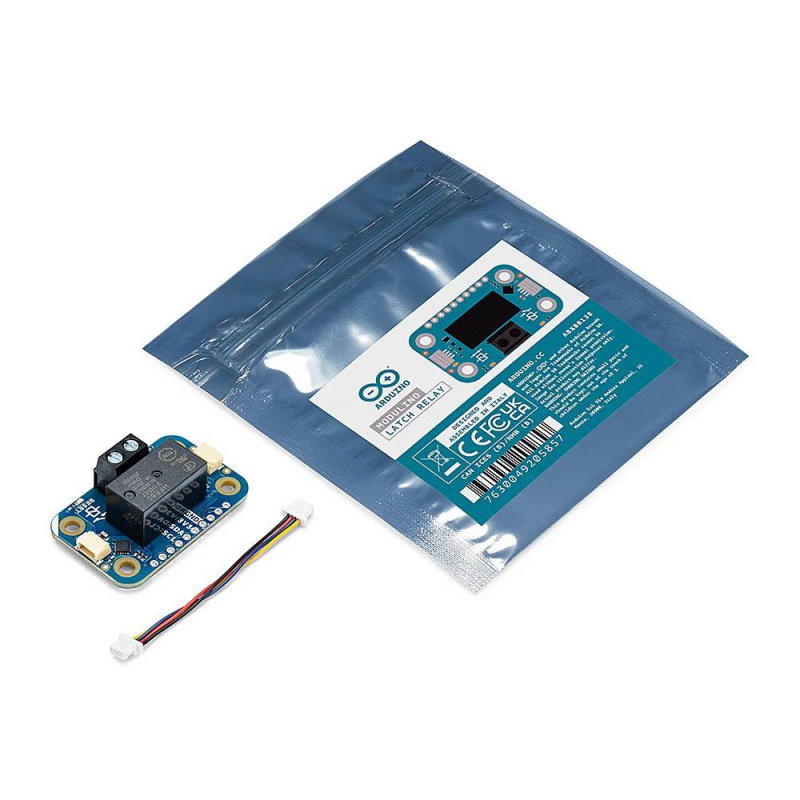

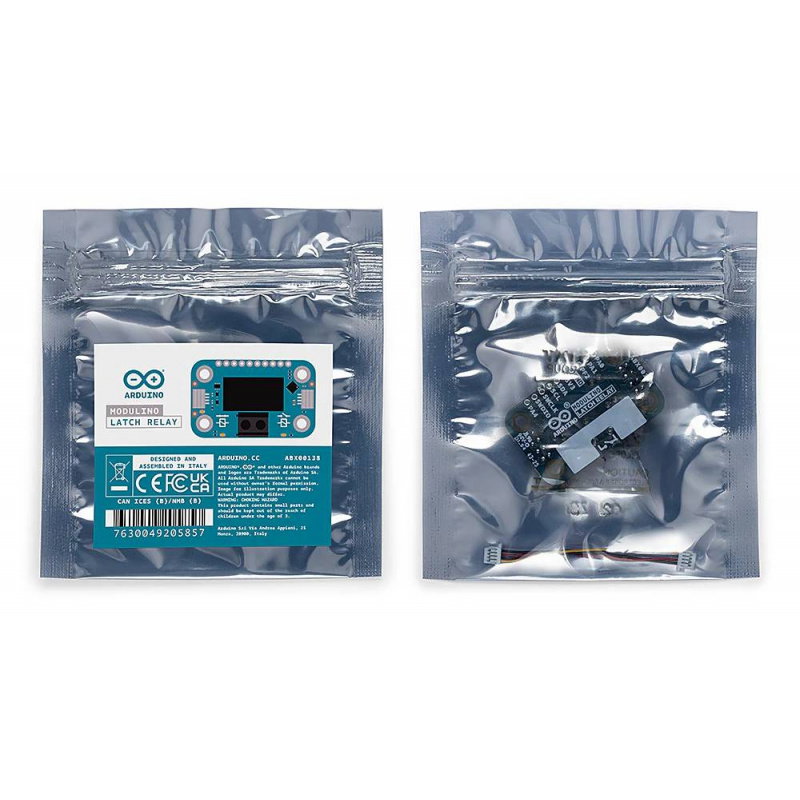

Inhalt des Sets
- Modulino Verriegelungsrelais ABX00138
- 5 cm langes Qwiic-Kabel
Im Set enthaltene Elemente.
