Produktbeschreibung: Arduino Nano 33 BLE Sense Rev2 mit Anschlüssen - ABX00070
Die Module der Arduino Nano-Serie wurden entwickelt, um die Fähigkeiten kleiner Boards zu erweitern, damit sie in jedem Projekt verwendet werden können. Arduino Nano 33 BLE Sense Rev2 ist mit einem energiesparenden und effizienten nRF52480 Mikrocontroller ausgestattet, der mit einer Taktrate von bis zu 64 MHz arbeiten kann. Auf seiner Platine ist Platz für 1 MB Flash-Speicher und 256 kB RAM. Darüber hinaus ist es mit einer Reihe von Sensoren ausgestattet, die viele Möglichkeiten bieten. Dank der Verwendung dieser Einheit ist das Nano 33 BLE Sense Rev2 Board trotz Beibehaltung der bestehenden Abmessungen der energieeffizienteste Vertreter der Nano- Familie. Es unterstützt Bluetooth 5.0 Low Energy-Kommunikation. Diese Version ist mit werkseitig eingelöteten Goldpin-Anschlüssen ausgestattet.
|
Die angebotene Platine hat werkseitig eingelötete Goldpin-Anschlüsse. Wir bieten auch eine Version ohne Stecker an. |

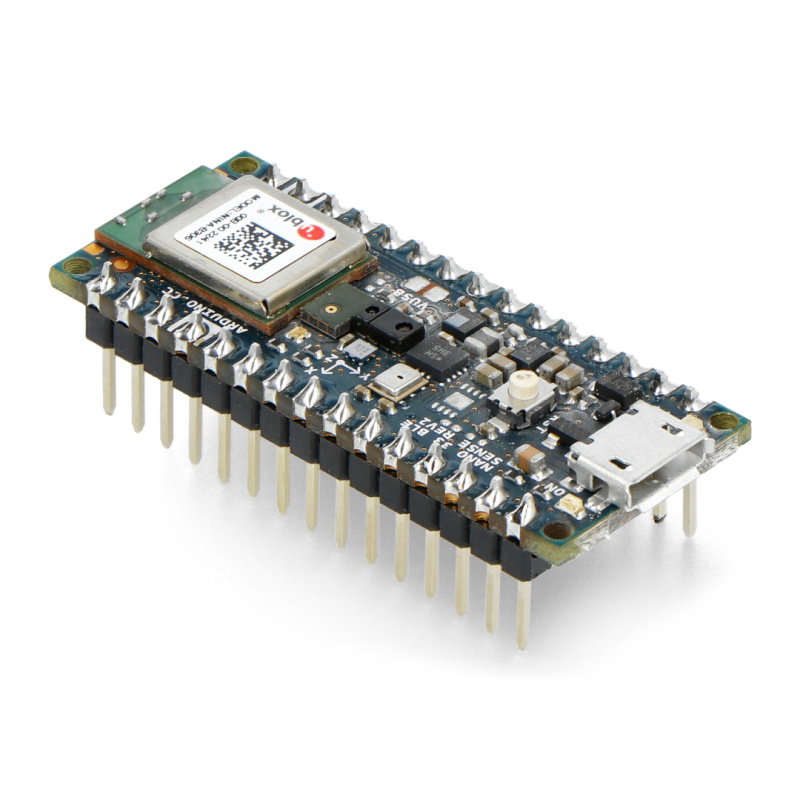

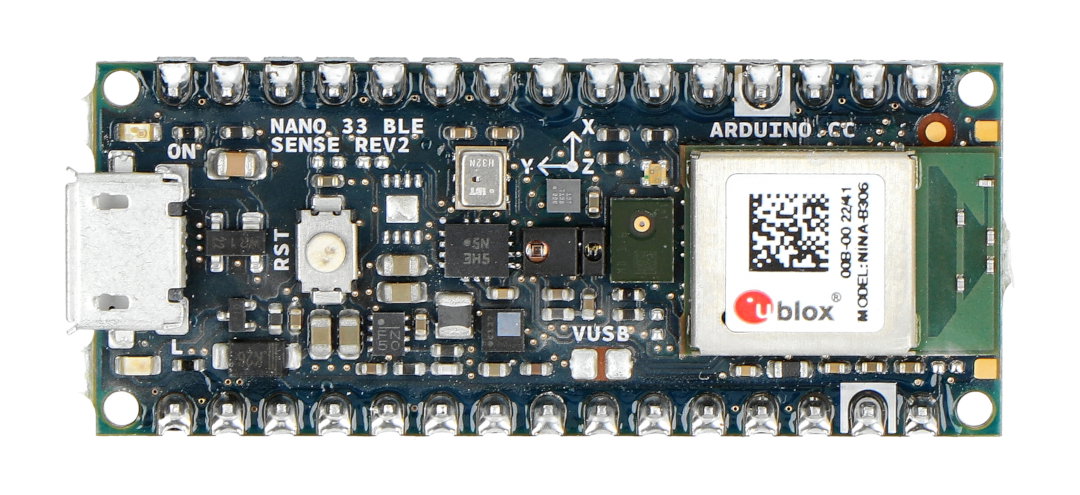

Arduino Nano 33 BLE Sense Rev2 mit Anschlüssen.
Arduino Nano 33 BLE Sense Rev2 zur Verwaltung der Bluetooth-Kommunikation im 5.0 LE-Standard.
Fähigkeiten von Arduino Nano 33 BLE Sense Rev2
Das Arduino Nano 33 BLE Sense-Modul verwendet das U-blox NINA B306-System, das die Bluetooth-Kommunikation im 5.0 LE-Standard verwaltet. An Bord befinden sich zwei IMU-Einheiten (Inertial Measurement Unit) – ein 6-Achsen- BMI270 und ein 3-Achsen- BMM150 , die über den I2C-Bus kommunizieren, darunter ein 3-Achsen-Gyroskop, ein Beschleunigungsmesser und ein Magnetometer. Darüber hinaus ist die kleine Platine mit einem Temperatur- und Drucksensor LPS22HB , einem Feuchtigkeitssensor HS3003, einem Sensor für Lichtintensität, Farben und Gesten ADPS-9960 ausgestattet . Es war auch Platz für das Digitalmikrofon MP34DT05 . Außerdem war auch der kryptografische Chip ATECC608A an Bord.
Stromversorgung des Moduls
Arduino Nano 33 BLE Sense arbeitet standardmäßig nur mit 3,3 V. Anstelle des 5-V-Pins auf der Standard-Nano-Platine (zwischen den RST- und A7-Pins) befindet sich ein Jumper, der mit USB-Strom kurzgeschlossen werden kann. Um die Geräte mit 5 V zu versorgen, löten Sie den Jumper und versorgen Sie den Nano über USB mit Strom . Wenn der Jumper gelötet ist und der Strom vom VIN-Pin abgenommen wird, wird keine Spannung erhalten. Dies ist ein Schutz, der zum Schutz des Arduino Nano 33 BLE Sense entwickelt wurde.
Aufmerksamkeit!
Arduino Nano 33 BLE Sense funktioniert standardmäßig nur mit 3,3 V. Versorgen Sie es nicht direkt mit 5 V.

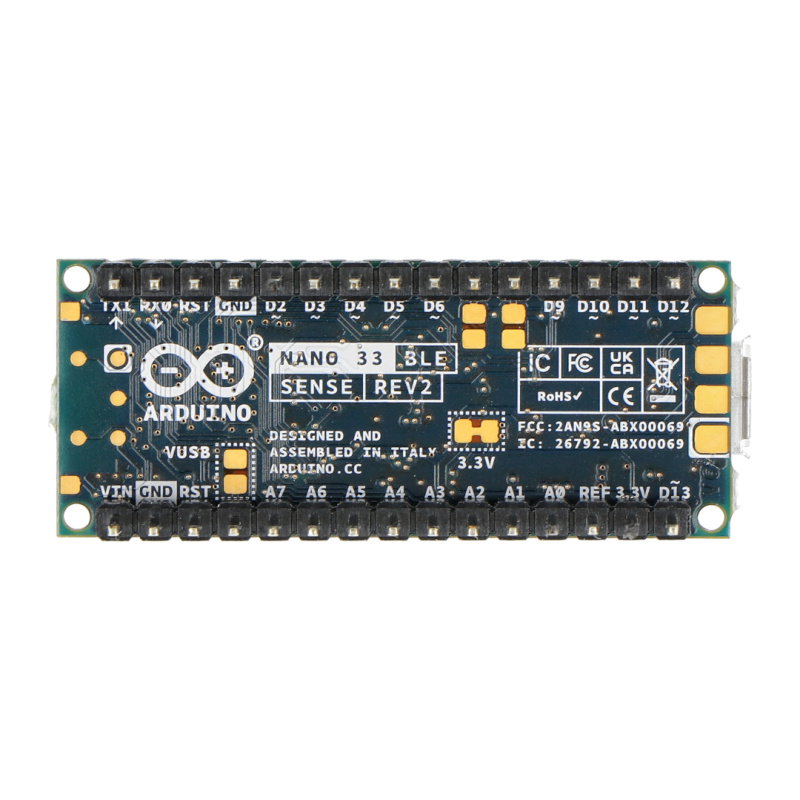

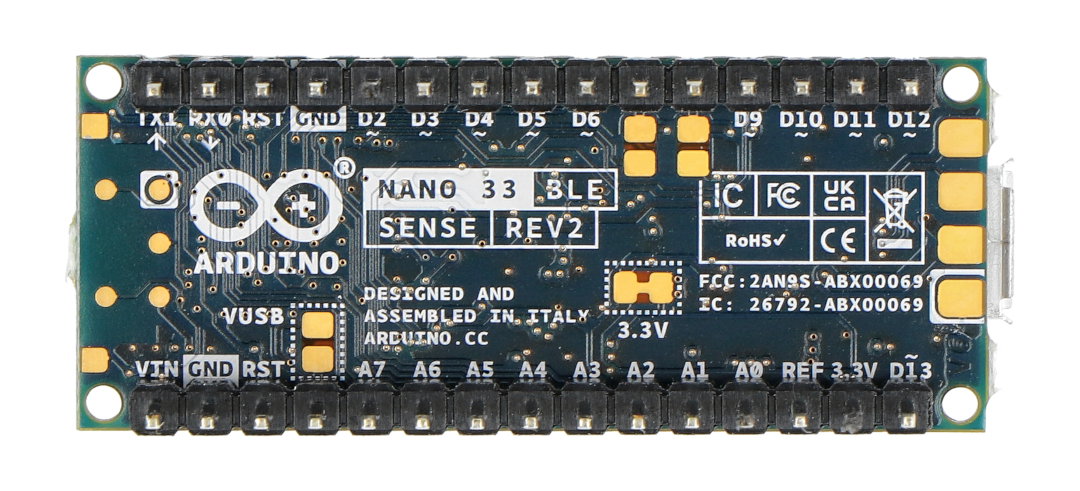

Arduino Nano 33 BLE Sense-Pins. Sichtbarer Jumper für 5 V Spannungsversorgung über USB.

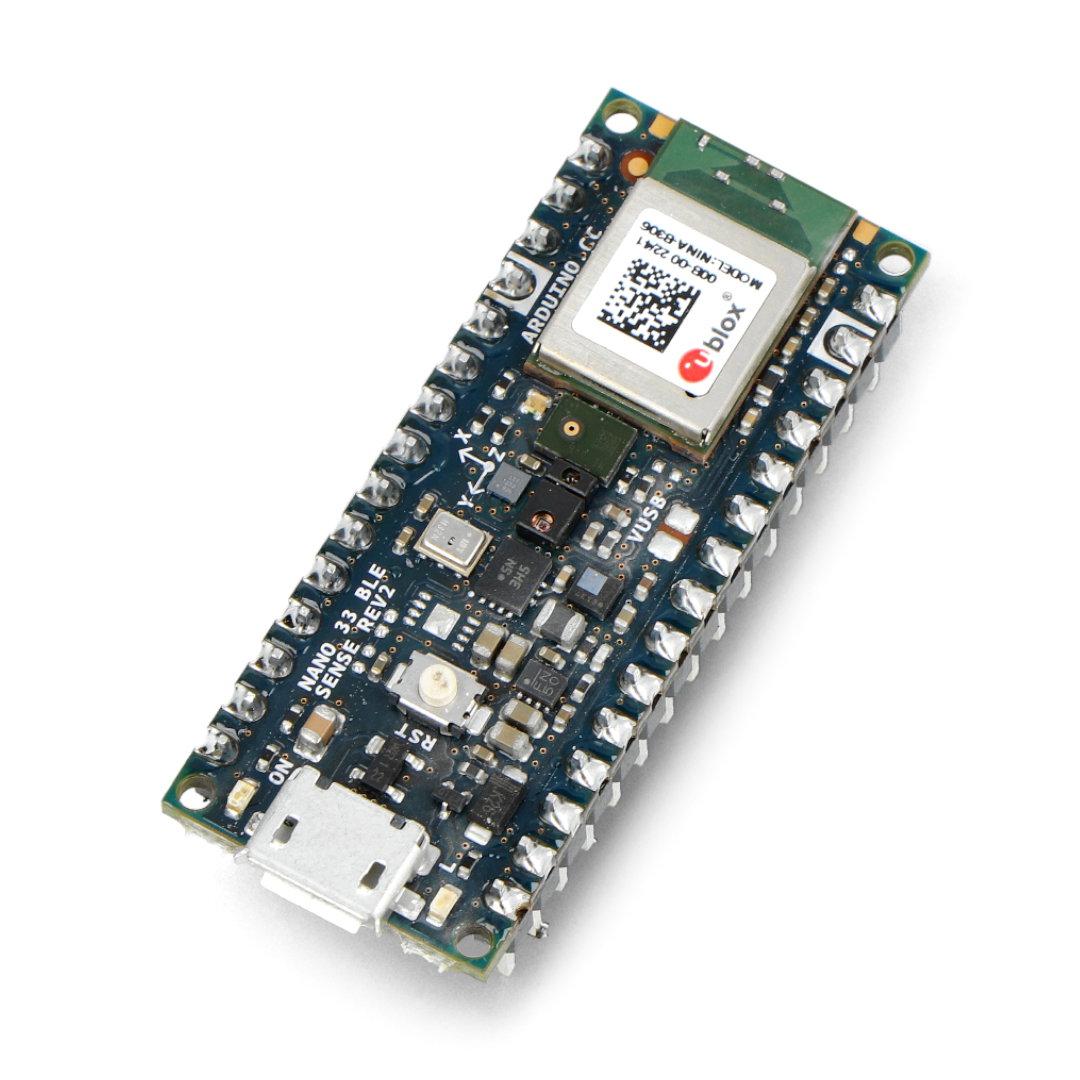

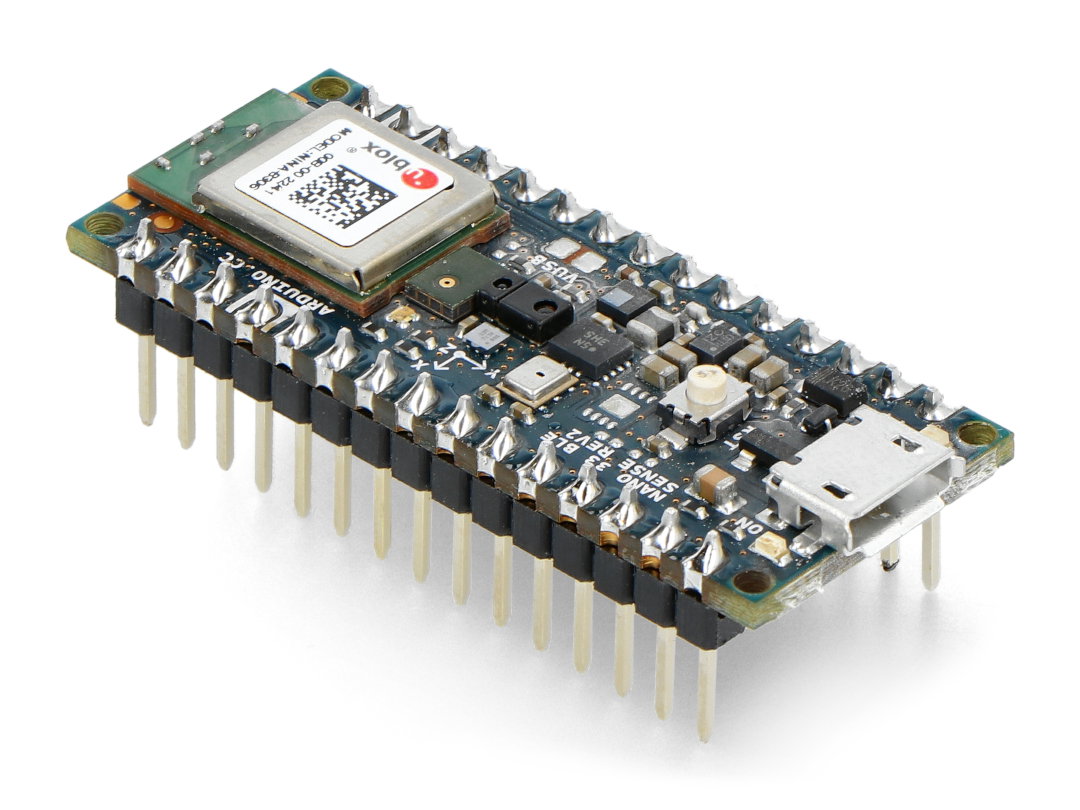

Inhalt des Kits.
Arduino Nano 33 BLE Sense Board-Spezifikation
- Versorgungsspannung: 3,3 V
- Mikrocontroller: nRF 52840
- Takt: 64 MHz
- Flash-Speicher: 1 MB
- RAM-Speicher 256 kB
- Digitale Stifte: 14
- PWM-Pins: 6
- Analoge Pins: 8
- microUSB-Buchse
- Schnittstellen: GPIO, SPI, I2C, USART, PWM
- Wandler: ADC, DAC
- Abmessungen: 45 x 18 mm
Inhalt des Kits
- Arduino Nano 33 BLE Sense Rev2 mit Anschlüssen - ABX00070
Führt
| Stift | Bezeichnung | Typ | Beschreibung |
|---|---|---|---|
| 1 | D13 | Digital | GPIOs |
| 2 | +3V3 | Leistung | Stromversorgung externer Geräte |
| 3 | AREF | Analog | Referenzpin, als GPIO verwendbar |
| 4 | A0 / DAC0 | Analog | ADC-Eingang / DAC-Ausgang, kann als GPIO verwendet werden |
| 5 | A1 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 6 | A2 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 7 | A3 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 8 | A4 / SDA | Analog | ADC-Eingang, I2C SDA, kann als GPIO verwendet werden* |
| 9 | A5 / SKL | Analog | ADC-Eingang, I2C SCL kann als GPIO verwendet werden* |
| 10 | A6 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 11 | A7 | Analog | ADC-Eingang, kann als GPIO verwendet werden |
| 12 | USB | Power-E/A | Normalerweise nicht verbunden. Kann mit USB-Stromversorgung kurzgeschlossen werden |
| 13 | RST | digitale Eingabe | Aktives Zurücksetzen |
| 14 | Masse | Leistung | Masse |
| fünfzehn | Fahrgestellnummer | Leistung | Leistung |
| 16 | Senden | Digital | USART TX , kann als GPIO verwendet werden |
| 17 | Empfang | Digital | USART RX , kann als GPIO verwendet werden |
| 18 | RST | Digital | Aktives Zurücksetzen |
| 19 | Masse | Leistung | Masse |
| zwanzig | D2 | Digital | GPIOs |
| 21 | D3/PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 22 | D4 | Digital | GPIOs |
| 23 | D5/PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 24 | D6 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 25 | D7 | Digital | GPIOs |
| 26 | D8 | Digital | GPIOs |
| 27 | D9/PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 28 | D10 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 29 | D11 / MOSI | Digital | SPI MOSI , kann wie GPIO verwendet werden |
| dreißig | D12 / MISO | Digital | SPI MISO , kann wie GPIO verwendet werden |
(*) Im Gegensatz zum Standard-Arduino Nano haben die Pins A4 und A5 Standard-Pull-Ups. Pull-up und werden als I2C-Bus verwendet, daher wird es nicht empfohlen, sie als analoge Eingänge zu verwenden.
