Produktbeschreibung: Bluetooth BLE Modul HM-BT4502 - Seeedstudio 113990814
Bluetooth BLE Kommunikationsmodul im 5.0 Standard, basierend auf dem HM-BT4502 System . Wenn es mit einem Mikrocontroller verbunden ist, kann es kommunizieren und Daten an Geräte wie Smartphones und Tablets senden. Es kommuniziert über die UART -Schnittstelle, unterstützt AT -Befehle. Es unterstützt Befehle zum Zurücksetzen der Software und zum Abrufen der MAC-Adresse. Außerdem können Sie mit AT-Befehlen das Verbindungsintervall einstellen und die Baudrate einstellen. Es wird mit einer Spannung von 1,8 V bis 3,6 V versorgt.
Spezifikation des Bluetooth-Moduls HM-BT4502
- Arbeitsspannung: 1,8 V bis 3,6 V
- Arbeitstemperatur: von -40 °C bis 125 °C
- Modulationsmodus: GFSK (Gaussian Frequency Shift Keying)
- Modulationsfrequenz: von 2402 MHz bis 2480 MHz
- Stromverbrauch beim Datenempfang: weniger als 8mA / 3V
- Stromverbrauch beim Senden von Daten: weniger als 4 uA / 3V
- Sendeleistung: -20 dBm bis 8 dBm
- Empfangsempfindlichkeit: -97 dBm
- Abmessungen: 17 x 12 mm

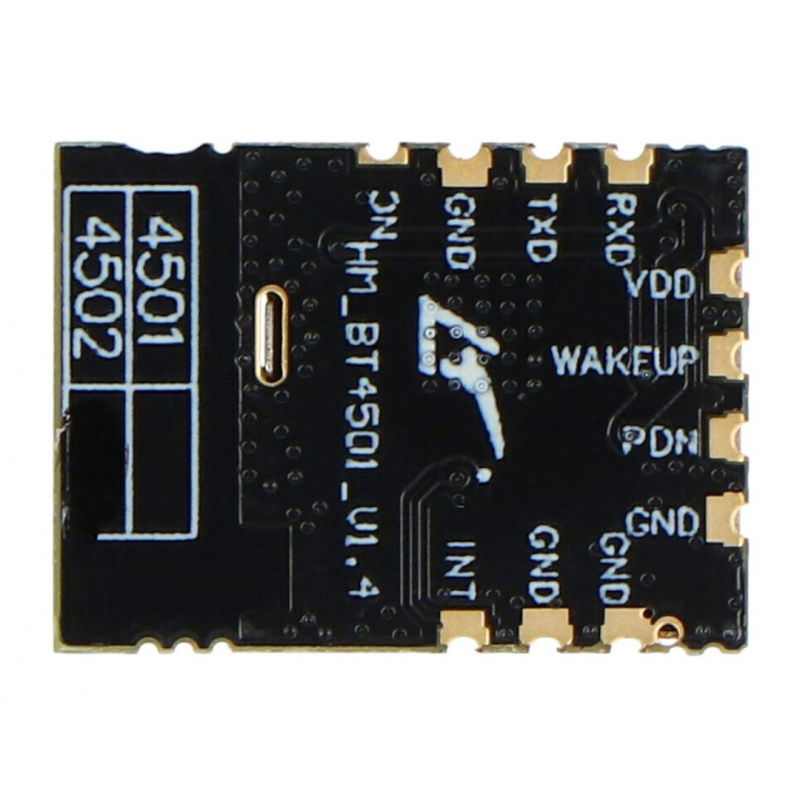

Bluetooth-Modul HM-BT4502.
Die Pins des Bluetooth-Moduls
Das Modul kommuniziert über die serielle UART-Schnittstelle. Es wird mit einer Spannung von 1,8 V bis 3,6 V versorgt.
| Name | Beschreibung |
|---|---|
| VDD | Versorgungsspannung von 1,8 V bis 3,6 V. |
| Masse | Die Masse des Systems. |
| WACH AUF | Stift zum Erwachen. |
| PDN | Stromsteuerungsstift. |
| RDX | UART-Empfänger-Pin. |
| TDX | UART-Sender-Pin. |
| INT | Externe Unterbrechung. |
Die Hauptmerkmale des Bluetooth-Moduls
- Steuerung über serielle Schnittstelle, bidirektionale Vollduplex-Kommunikation, Mindestgeschwindigkeit 9600 bps.
- Das standardmäßige Verbindungsintervall beträgt 30 ms.
- Unterstützt 2M-Übertragungssymbole und 244-Byte-Paketübertragungen.
- Es unterstützt AT-Befehle für Grundeinstellungen.
