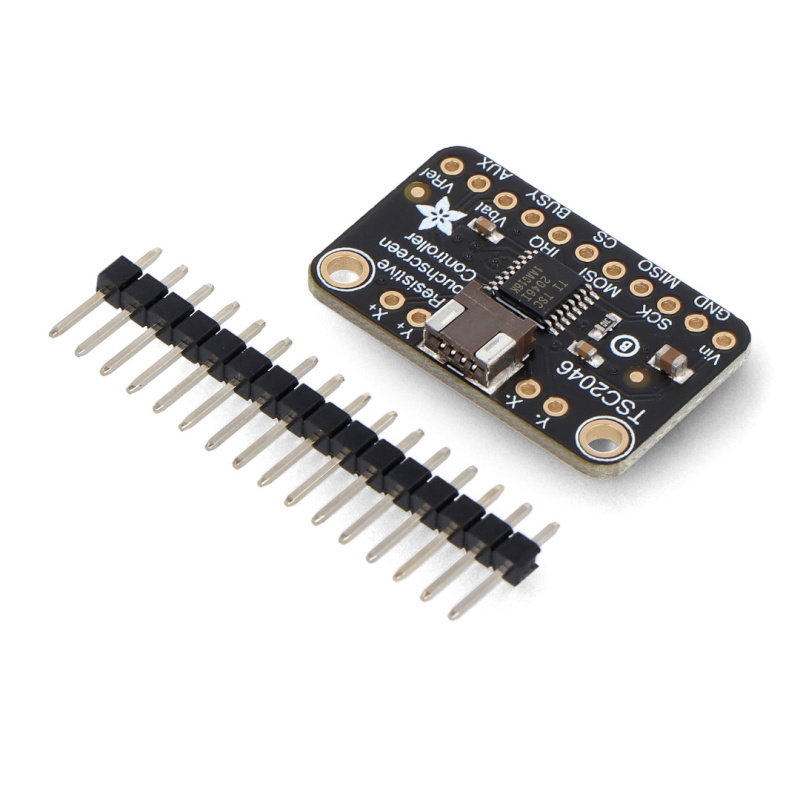

Resistiver Touchscreen-Controller - TSC2046 - SPI - Adafruit 5767
Das Board wird von Adafruit hergestellt und verfügt über den TSC2046 Resistiv-Touchscreen-Controller-Chip. Es hat einen 4-poligen 1mm Raster FPC-Anschluss für das Display und Standard 2,54mm Raster-Anschlüsse, an die Drähte oder die mitgelieferte Goldstiftleiste gelötet werden können.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Resistiver Touchscreen Controller - TSC2046 - SPI - Adafruit 5767.
Ein von Adafruit hergestelltes Board mit dem resistiven Touchscreen-Controller-Chip - TSC2046. Es hat einen 4-poligen 1mm Raster FPC-Anschluss für das Display und Standard 2,54mm Raster-Anschlüsse, an die Drähte oder die mitgelieferte Goldstiftleiste gelötet werden können. Das Modul verwendet eine SPI-Schnittstelle und arbeitet mit 3 V bis 5 V DC.
Der Hersteller hat ein Benutzerhandbuch erstellt, das den Einstieg in das Modul erheblich erleichtert. Darin finden Sie auch einen Beispielprogrammcode. Probieren Sie es aus!

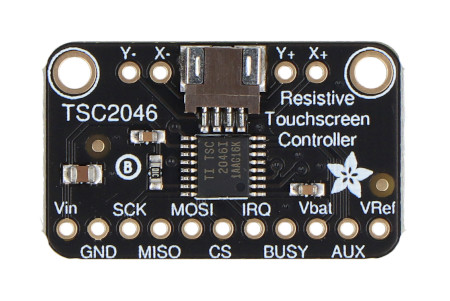

Resistiver Touchscreen Controller - TSC2046 - SPI - Adafruit 5767.
Botland ist offizieller Distributor der Adafruit-Elektronik. Die zuverlässigen amerikanischen Lösungen umfassen Sensoren, Controller, Arduino-Erweiterungen, Lernsysteme, Smart Building und vielfältiges Zubehör. Im Botland-Sortiment finden Sie ausschließlich originale Adafruit-Produkte.
Beispiel-Schaltplan.
Leitungen des Moduls
Das Modul hat Anschlüsse in Form von Lötfeldern, an die man die im Bausatz enthaltenen Goldstifte - Raster 2,54 mm - anlöten muss. Es ist dann notwendig, die Verbindungen gemäß den unten aufgeführten Beziehungen herzustellen:
- VIN - Versorgungspin mit einer Spannung von 3 V bis 5 V,
- GND - Masse der Schaltung,
- FPC-Stecker - 4-polige Buchse mit einem Raster von 1 mm für die Verbindung der Abschirmung mit dem Draht,
- Y-, X-. Y+, X+ - X/Y-Anschlüsse, die auf einem 2,54-mm-Stecker verfügbar sind und für den Anschluss der Abschirmung in Ermangelung eines FPC-Kabels mit 1 mm Raster verwendet werden,
- MOSI - Master Out Slave In - SPI-Bus-Pin,
- MISO - Master In Slave Out - SPI-Bus-Pin,
- SCK - Taktgeber-Pin,
- CS - Chip-Auswahl.
Technische Daten des Boards
- Eingebetteter Chip: TSC2046
- Kommunikationsschnittstelle: SPI
- Versorgungsspannung: 3 V bis 5 V DC
- Pinbelegung:
- 1x FPC 4-polig 1 mm Raster
- Lötfelder 2,54 mm Raster
- Abmessungen des Moduls: 29,5 x 17,7 x 4,4 mm
- Gewicht: 2 g

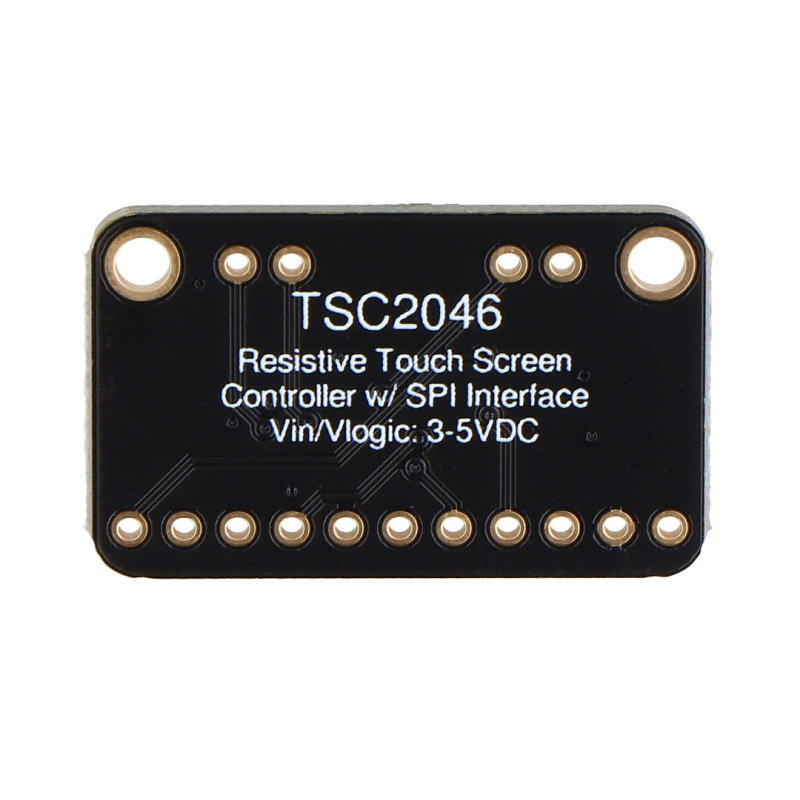

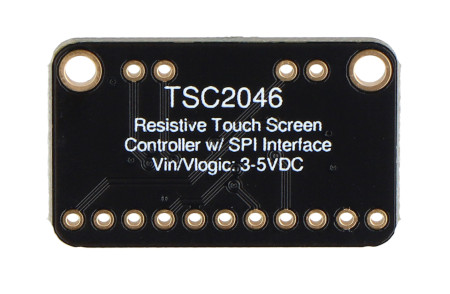

Resistiver Touchscreen-Controller.

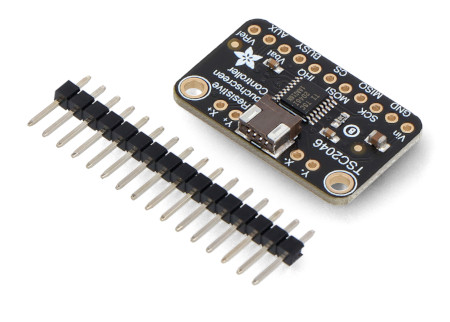

Im Set enthaltene Komponenten.
Inhalt des Sets
- Resistiver Touchscreen-Controller - TSC2046 - SPI - Adafruit - 1 Stück
- Männliche Goldstiftleiste - Raster 2,54 mm - 1 Stück
