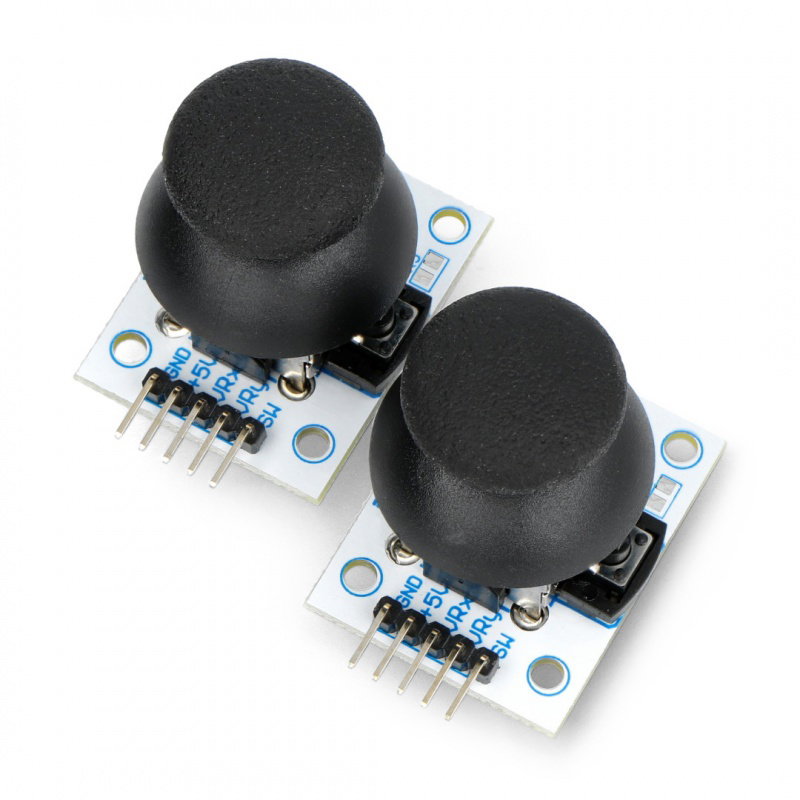

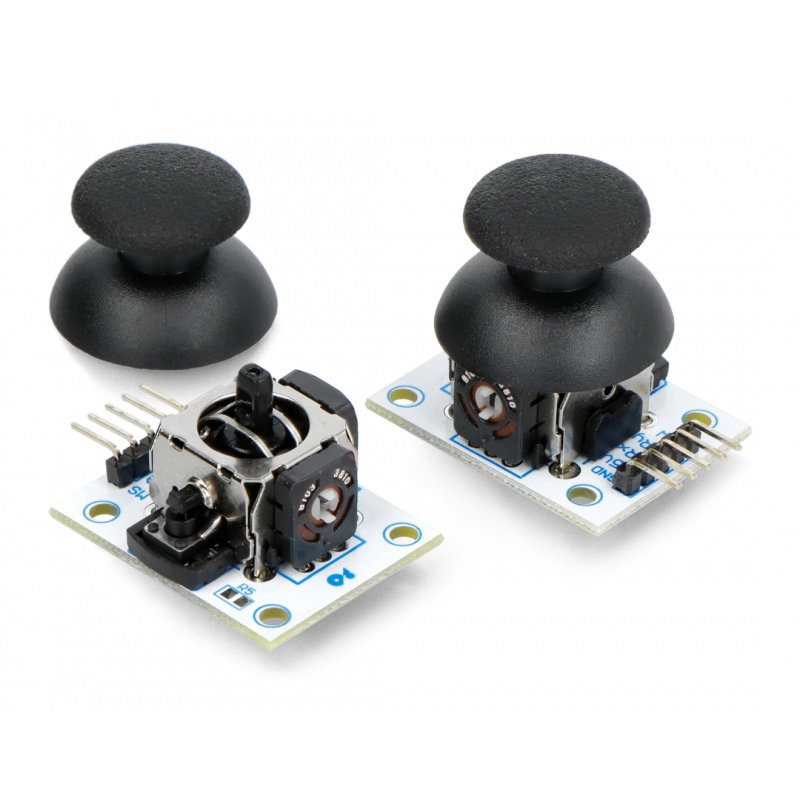

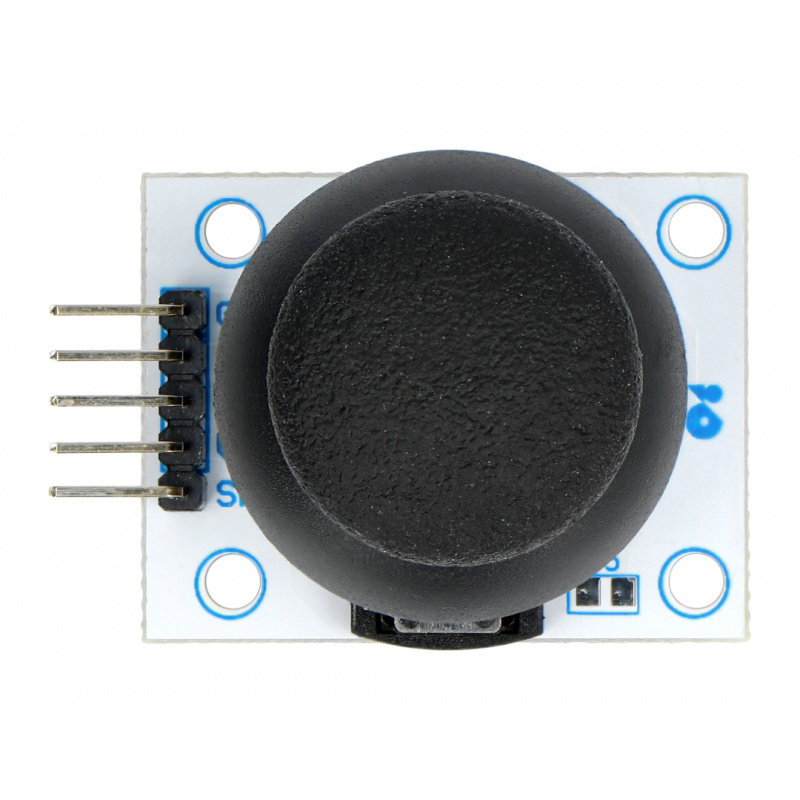

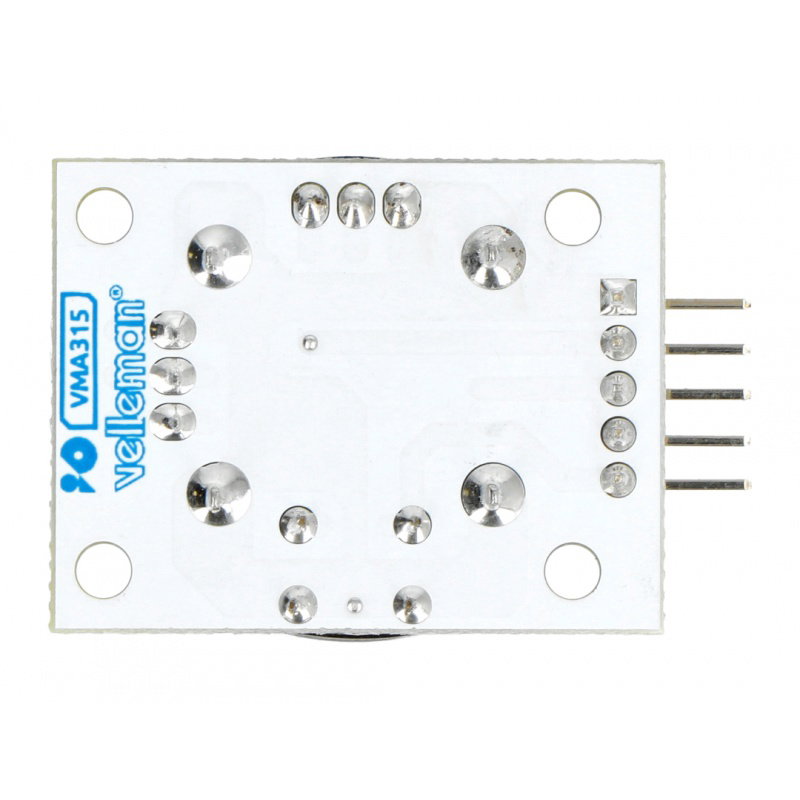

Velleman VMA315 - Daumenjoystick mit Knopf - 2 Stk.

Index: VEL-13025 EAN: 5410329725228

Das Modul ist mit einem Joystick ausgestattet, der analogen Geräten ähnelt, die beispielsweise in PlayStation -Controllern verwendet werden. Es kann Bewegungen in zwei Richtungen erkennen und verfügt über eine Taste, die durch Drücken des Knopfs aktiviert wird . Das Set enthält 2 Module.

Velleman VMA315 - Daumenjoystick mit Knopf - 2 Stk.
10,00 €
8,40 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Velleman
Compatibility: Arduino

Produktbeschreibung: Velleman VMA315 - Daumenjoystick mit Knopf - 2 Stk.

Joystick ähnlich analogen Geräten, die z.B. in PlayStation 2 -Controllern verwendet werden. Die Erkennung der Bewegungsrichtung wird durch zwei Trimmer realisiert - einen (10 kΩ ) für jede Achse. Das Gerät hat auch eine Taste, die durch Drücken des Knopfes aktiviert wird .

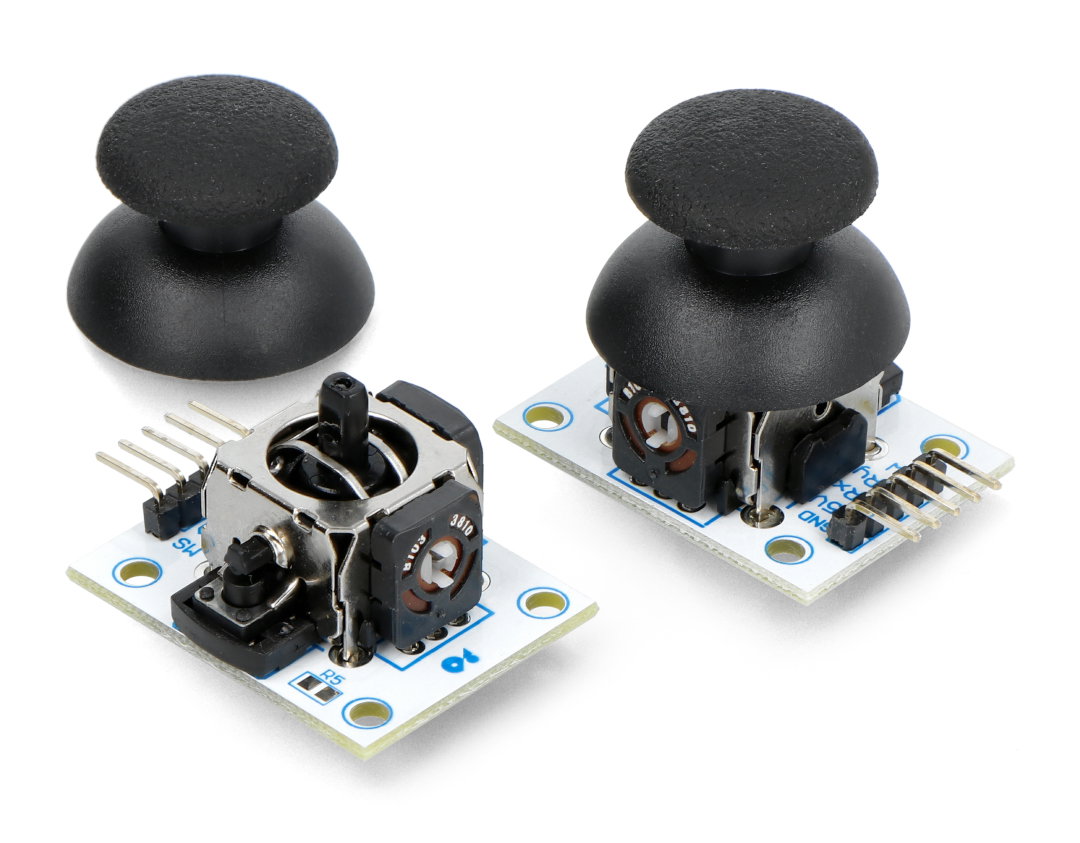

thumb-joystick-z-przyciskiem-v2-modul-z-

Zum Betrieb des Geräts wird lediglich ein Mikrocontroller mit Analog-Digital-Wandler (Analogeingang bei Arduino ) benötigt. Die Information über die Position des Knopfes wird über ein analoges Signal übertragen, bei dem die Spannung der gegebenen Position entspricht. Jede Achse hat einen separaten Analogausgang. Der Zustand des Tasters wird vom digitalen Ausgang erkannt, der bei Aktivierung Low wird.

Anschluss- und Pinbeschreibung

Bei der Verwendung der Joystick-Anschlussplatine kommt es auf den Anschluss folgender Leitungen an:

  • VCC - Versorgungsspannung (5 V).
  • GND - Die Masse des Systems.
  • VRx - Analogausgang für die vertikale Achse (in Mittelstellung ist der Wert die Hälfte der Versorgungsspannung VCC / 2).
  • VRy - Analogausgang für die horizontale Achse (in der mittleren Position ist der Wert die Hälfte der Versorgungsspannung VCC / 2).
  • SW - Das digitale Signal der Taste erreicht beim Einschalten den Wert von GND, beim Ausschalten - es schwebt - Sie müssen also der Stromversorgung einen Pull-up-Widerstand hinzufügen.

Technische Daten Daumen-Joystick mit Knopf

  • Versorgungsspannung: 3 V bis 5 V
  • Bewegung: 2x 10k Ω Trimmer + Knopf
  • Abmessungen: 47 x 32 x 25 mm
  • Gewicht: 15 g
  • Preis für 2 Stk.

Velleman VMA315 - Daumenjoystick mit Knopf - 2 Stk.

Wir bieten ein praktisches Gerät der bekannten Firma Velleman an - es ist ein Thumb Joystick mit einer Taste (Modell VMA315). Sie werden im 2er-Set verkauft.

Das Gerät wird beispielsweise in Zusammenarbeit mit dem Arduino-Entwicklungsboard perfekt. Um das Gerät richtig zu bedienen, ist es notwendig, 4 analoge Signale (sie übermitteln Informationen über die Position des Knopfes) und ein digitales Signal (informiert über den Zustand der Taste unter dem Knopf) zu empfangen.

Joystick, Arduino-Joystick

Dank seiner geringen Größe und Benutzerfreundlichkeit kann der Joystick auch von einem Elektronik-Neuling verwendet werden, um beispielsweise ein Projekt eines ferngesteuerten mobilen Roboters mit einem Steuermodul umzusetzen.

In unserem Angebot finden Sie noch viel mehr Zubehör, das Sie für die Arbeit mit Arduino verwenden können. Dank einer so großen Auswahl haben Sie nahezu unbegrenzte Möglichkeiten, alle Arten von Geräten im Bereich Robotik, Automatisierung und vor allem Elektronik zu erstellen.

PAKETBREITE 10 cm
PAKETHÖHE 4 cm
PAKETTIEFE 10 cm
PAKETGEWICHT 0.027 kg
