Produktbeschreibung: LTR390 - UV-Ultraviolett-Lichtsensor - STEMMA QT / Qwiic - für Arduino und Raspberry Pi - Adafruit 4831
Adafruit-Produkt in Form eines UV-Ultraviolettlichtsensors , der mit dem LTR390 -System ausgestattet ist. Der Messbereich liegt bei ALS bei 500 nm bis 600 nm und bei UVA bei 300 nm bis 350 nm . Der Sensor ist mit Arduino und Raspberry Pi kompatibel, spezielle Bibliotheken sind auf der Website des Herstellers verfügbar. Es wird mit einer Spannung im Bereich von 3 V bis 5 V betrieben und verwendet den I2C-Bus zur Kommunikation mit dem Controller-Modul.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
Eine ausführliche Bedienungsanleitung und eine Bibliothek für die Arduino IDE und CircuitPython sind auf der Website des Herstellers verfügbar.
Anschlussplan des Ultraviolett-UV-Lichtsensors mit Metro-Platine.

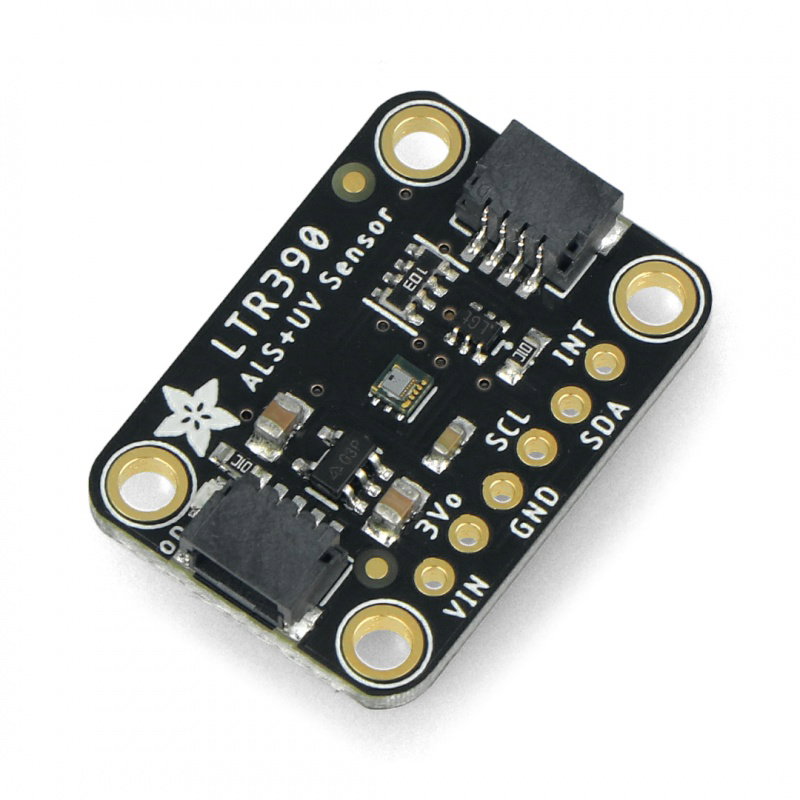

Beschreibung der Sensorpins von Adafruit

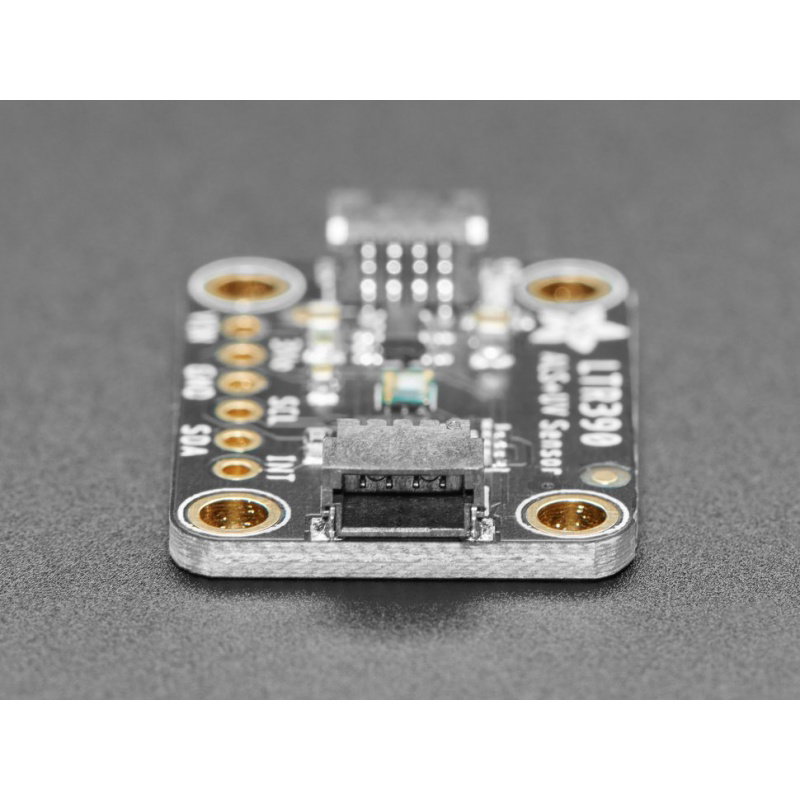

Der UV-Ultraviolettlichtsensor kann auf zwei Arten angeschlossen werden. Die erste verwendet Lötpads, auf die ein Goldpin -Streifen mit einem Rastermaß von 2,54 mm (im Set enthalten) aufgelötet werden sollte. Alternativ verfügt der Sensor auch über einen STEMMA QT/ Qwiic-Anschluss , der ein schnelles und komfortables Anschließen des Moduls ermöglicht, ohne dass die Bauteile verlötet werden müssen.
- VIN - Stromversorgungsstift mit einer Spannung von 3 V bis 5 V DC.
- 3Vo - Stromversorgungsstift mit einer Spannung von 3,3 V.
- GND - die Masse des Systems.
- SCL - I2C-Logikstift, Taktleitungsstift der Kommunikationsschnittstelle.
- SDA - I2C logischer Pin, Pin der Datenleitung der Kommunikationsschnittstelle.
- INT - Haupt-Interrupt-Pin, kann nach individuellen Bedürfnissen konfiguriert werden.

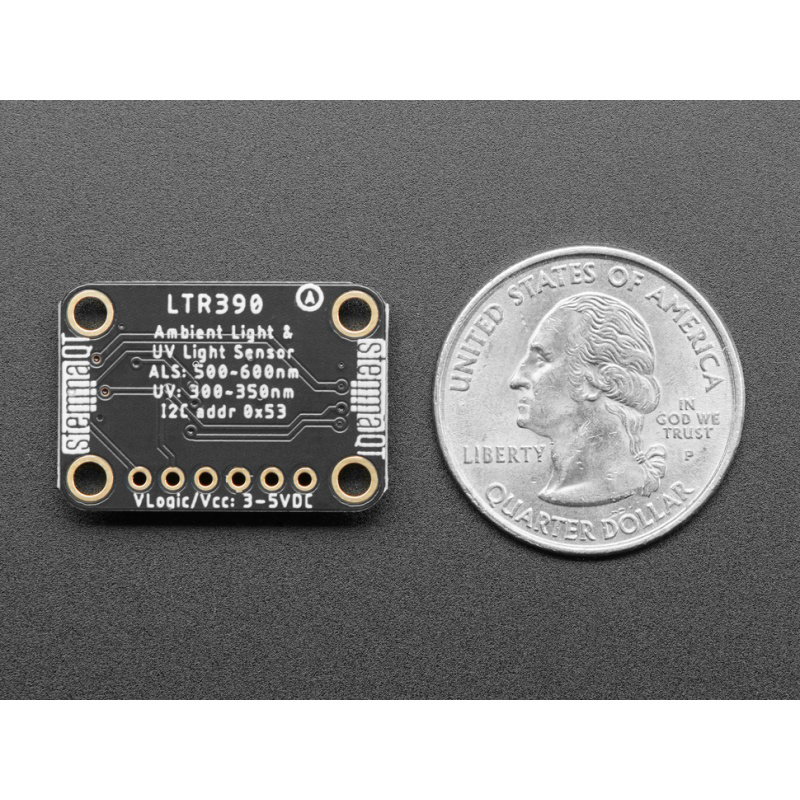

Technische Spezifikation des Ultraviolett-UV-Lichtsensors
- Chip: LTR390
- Messbereich:
- ALS: 500 nm bis 600 nm
- UVA: 300 nm bis 350 nm
- Versorgungsspannung: 3 V bis 5 V DC
- Kommunikationsschnittstelle: I2C
- Schnittstellenadresse: 0x53
Inhalt des Kits
- UV-UV-Lichtsensor

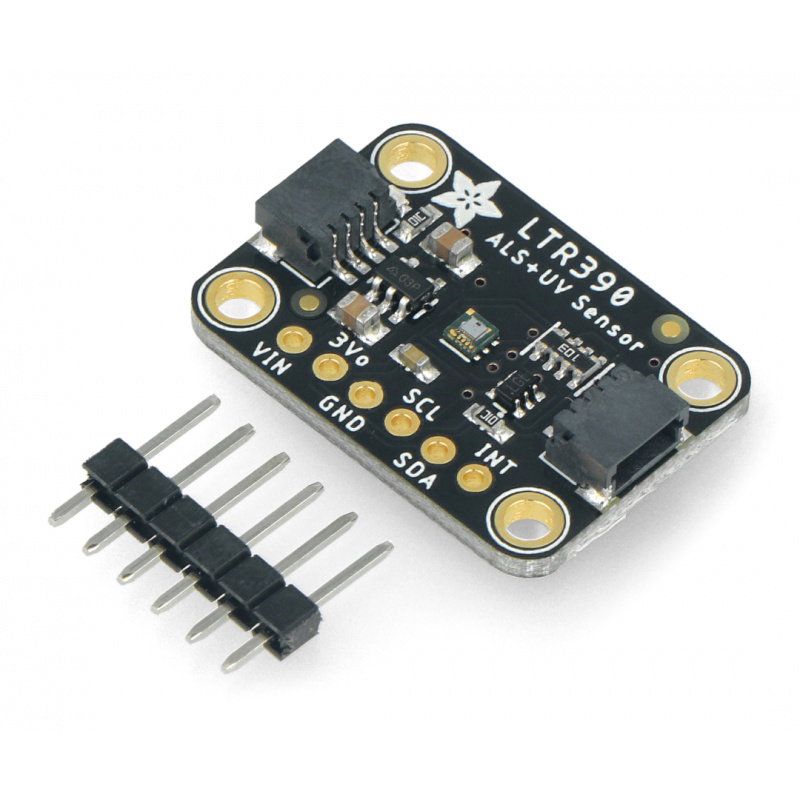

- Goldnadelstreifen - 2,54 mm Raster

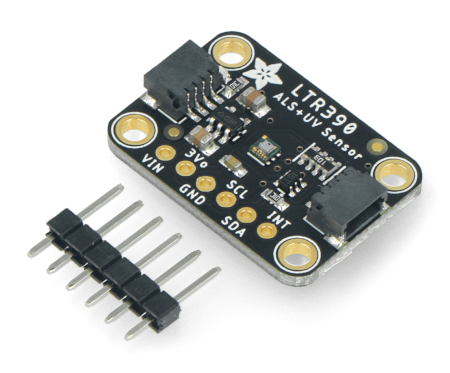

Das Set enthält auch einen Godpin-Streifen, Raster 2,54 mm, der auf die Lötpads des Sensors gelötet werden sollte.
