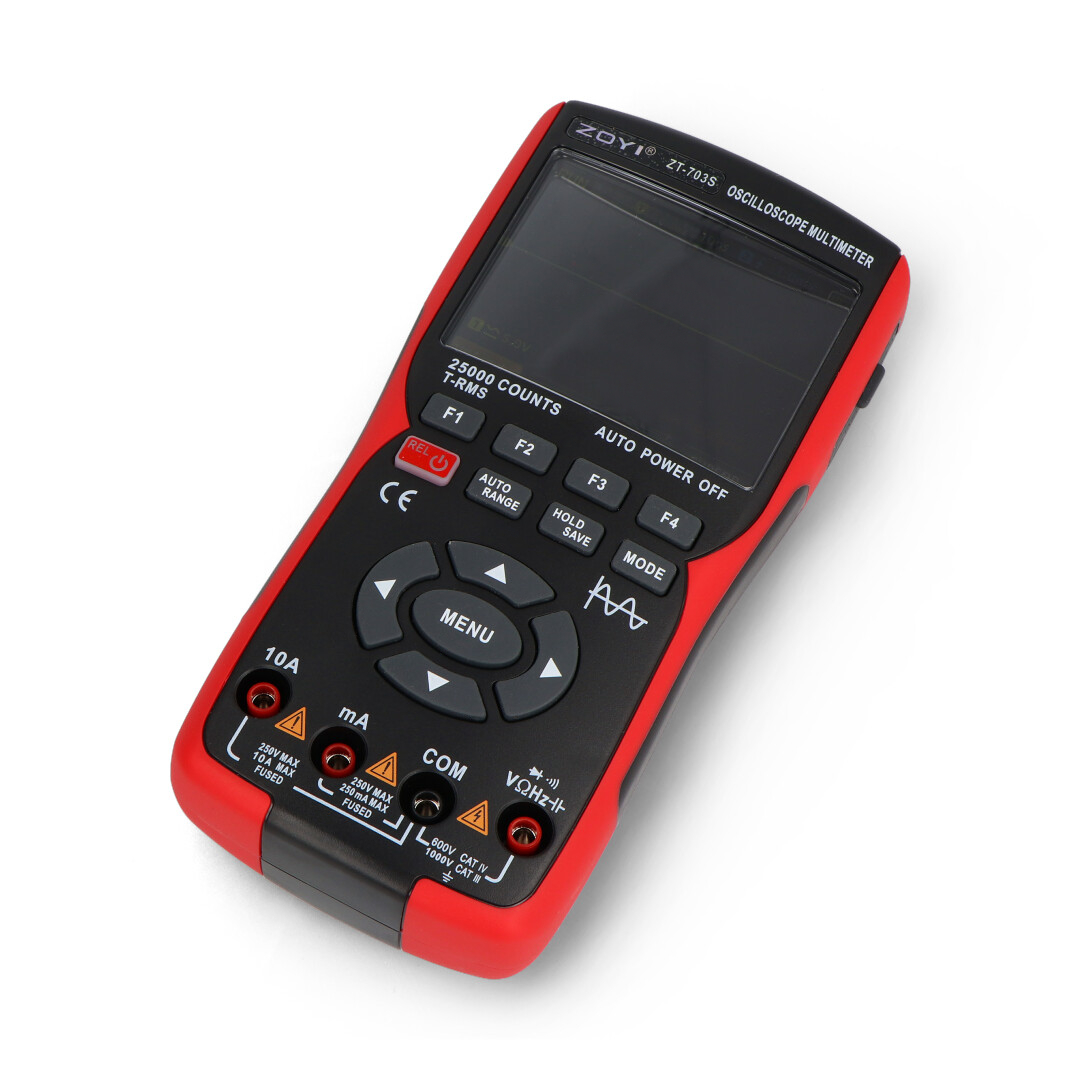

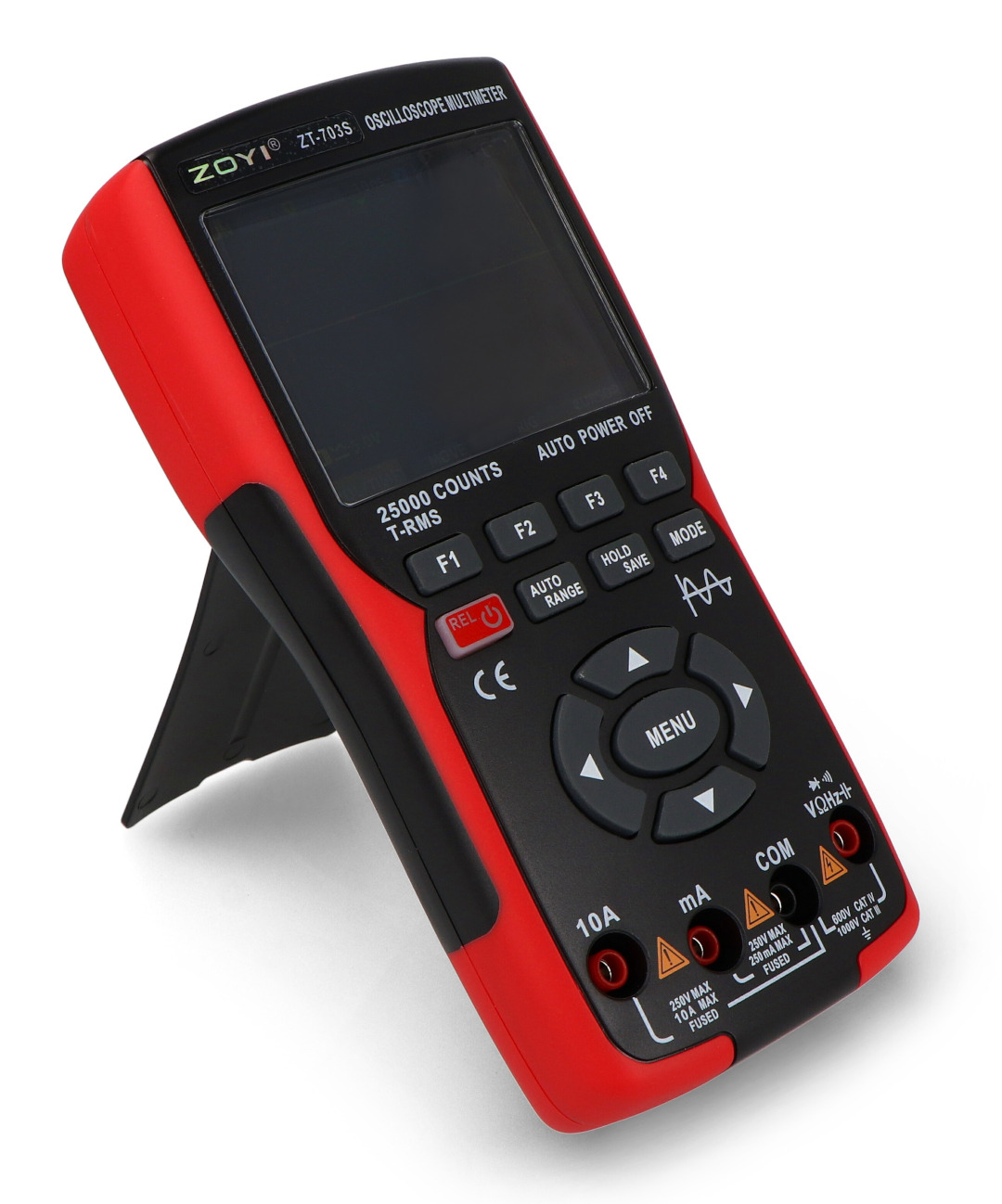

Produktbeschreibung: Universalmessgerät mit digitalem Oszilloskop und 50MHz Generator - ZOYI ZT-703S

Das ZT-703S ist ein hochmodernes Universalmessgerät von ZOYI ZOTEK, das für präzise Messungen und vielseitigen Einsatz entwickelt wurde. Das Gerät unterstützt die Messung von Wechsel-/Gleichspannung über einen weiten Bereich bis zu 1000 V, Strom bis zu 10 A, Widerstand bis zu 250 MΩ sowie Kapazität und Frequenz. Ein eingebautes Oszilloskop mit zwei Kanälen, einer Bandbreite von 50 MHz und einer Abtastrate von bis zu 280 MSa/s ermöglicht die Signalanalyse in Echtzeit. Funktionen wie True RMS, Datenaufzeichnung, HOLD, REL oder automatischer Bereichswechsel machen es zu einem professionellen Werkzeug, das dennoch intuitiv zu bedienen ist.

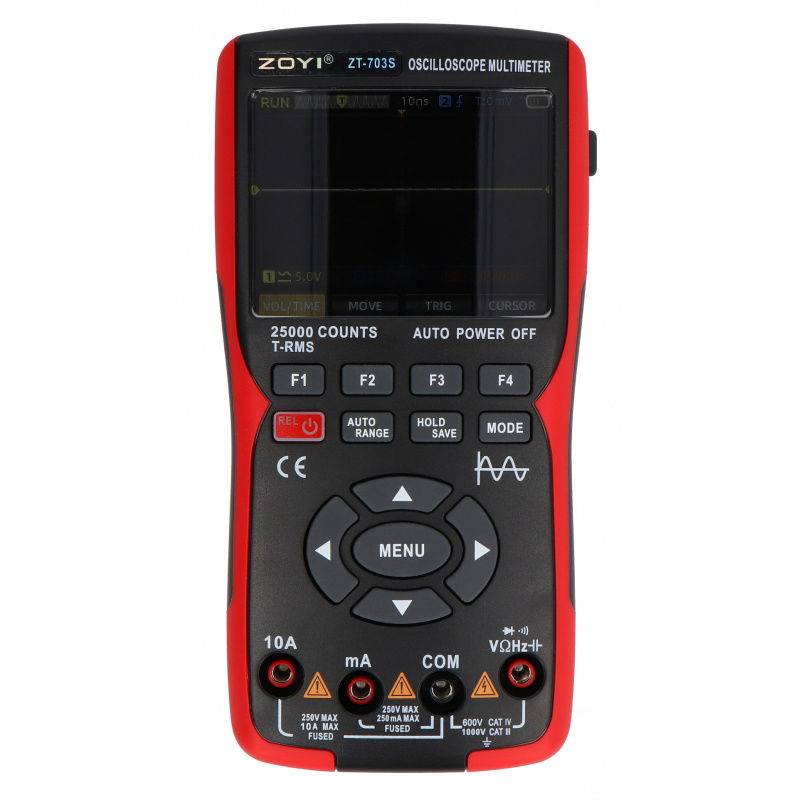

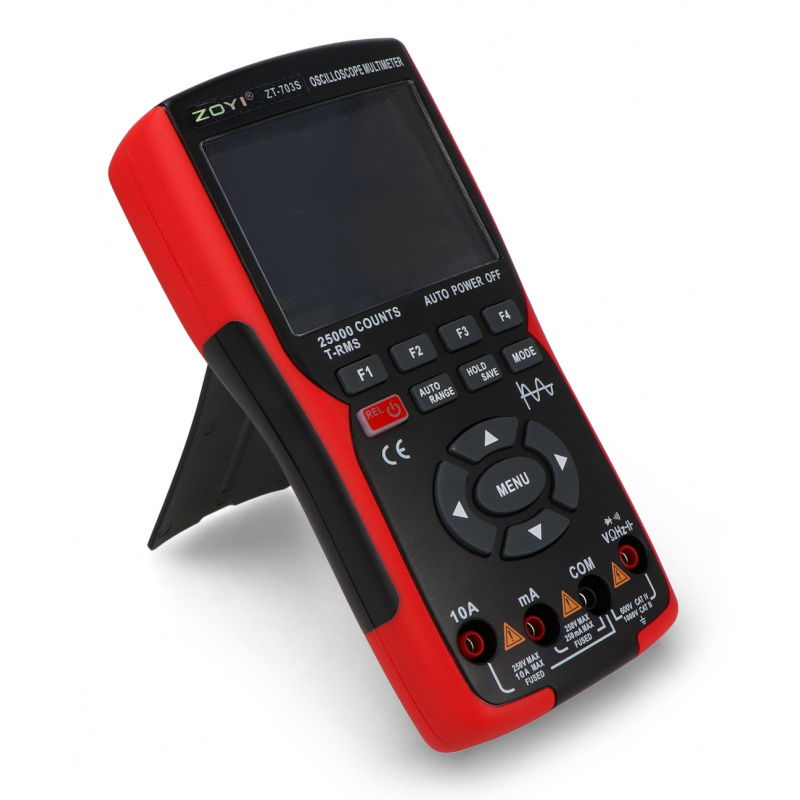

Universalmessgerät mit digitalem Oszilloskop und 50MHz-Generator - ZOYI ZT-703S.

Das Messgerät bietet verschiedene Funktionen wie True RMS, HOLD, REL, automatische und manuelle Bereichsumschaltung, Datenaufzeichnung und die Möglichkeit der Datenübertragung auf einen Computer über USB.

Hauptmerkmale des Multimeters ZT-703S

• Multimeter + Oszilloskop + Generator: ein umfassendes Werkzeug für Prüfung und Diagnose
• Großer Messbereich: Spannung bis zu 1000 V, Strom bis zu 10 A, Widerstand bis zu 250 MΩ
• 2,8'' IPS-Display mit vierstufiger Helligkeitseinstellung: 30%, 50%, 80%, 100%
• 50-MHz-Oszilloskop: Signalanalyse mit bis zu 280 MSa/s Abtastrate
• True-RMS-Messung: präzise Analyse von AC-Wellenformen
• Datenaufzeichnung, HOLD, REL: Komfort und Funktionalität in jeder Arbeitsumgebung
• Eingebauter 2000-mAh-Akku: langer Betrieb ohne Nachladen
• USB-Kommunikation: Export der Ergebnisse auf den PC
• Silikongehäuse: Schutz vor Beschädigung und Überhitzung

Erweiterte Messfunktionen und praktische Fähigkeiten

Das Multimeter ZT-703S ist viel mehr als ein klassisches Messgerät - es ist ein fortschrittliches Diagnosewerkzeug, das präzise Messungen einer breiten Palette von elektrischen Parametern ermöglicht. Es misst Gleich- und Wechselspannungen bis zu 1000 V, Ströme bis zu 10 A und Widerstände bis zu 250 MΩ und bietet dabei eine hohe Genauigkeit dank einer Auflösung von 0,001 mV. Die Messbereiche können automatisch oder manuell geändert werden, so dass der Benutzer die volle Kontrolle über den Messvorgang hat. Zusätzliche Funktionen wie Kapazitätsmessung (bis 99,99 mF), Frequenzmessung (bis 999,9 kHz) oder Dioden- und Schaltkreisdurchgangsprüfung machen das Gerät zu einer umfassenden Messkombination - ideal für die Arbeit mit Netzteilen, digitalen und analogen Schaltkreisen sowie Audiogeräten. Erwähnenswert ist, dass das ZT-703S auch über eine Temperaturmessfunktion bis 1.000°C verfügt, was es zu einem vielseitigen Werkzeug für Elektronik- und Haushaltsgeräte-Servicetechniker macht.

Die Funktionalität des Multimeters deckt ein breites Spektrum an Messungen ab.

Das Multimeter verfügt über einen eingebauten 3,7-V-Lithium-Akku mit einer Kapazität von 2000 mAh, der über einen USB-Typ-C-Anschluss aufgeladen wird.

Arbeitskomfort, Datenspeicher und Computerintegration

Das ZT-703S wurde mit Blick auf den Benutzerkomfort und die Arbeitsbedingungen entwickelt. Das 2, 8-Zoll-IPS-Farbdisplay bietet vier Helligkeitsstufen (30 %, 50 %, 80 %, 100 %) für eine hervorragende Lesbarkeit auch bei hellem Licht oder in dunklen Arbeitsbereichen. Ein intuitives Menü in englischer Sprache erleichtert das schnelle Umschalten von Modi und Parametern, und die HOLD-Funktion ermöglicht das Festhalten des Messwerts, was besonders in schwer zugänglichen Bereichen nützlich ist. Dank der Datenprotokollierungsoption und dem Anschluss USB-Typ-C-Anschlussermöglicht das Gerät die Übertragung von Messungen auf einen PC, was für die Arbeit im Labor, die Dokumentation oder für Studien von unschätzbarem Wert ist. Darüber hinaus machen die REL-Funktion (relative Messung) und die automatische Abschaltoption (15-120 Minuten oder manuelle Abschaltung) dieses Multimeter nicht nur funktional, sondern auch energieeffizient und sicher.

Technische Daten des Messgeräts

• Typ: Digitales Multimeter mit eingebautem Oszilloskop und Generator
• Modell: ZT-703S
• Display: Farb IPS 2.8" mit Helligkeitseinstellung: 30%, 50%, 80%, 100%
• Menü: Englisch
• Stromversorgung: eingebaute 3,7-V-Lithium-Batterie mit 2000 mAh Kapazität
• Aufladen: über USB-Typ-C-Anschluss
• Schutz: Silikongehäuse, eingebaute Sicherungen, thermischer Schutz
• Länge der Messleitungen: 107 cm
• Multimeterfunktionen: Messung von Spannung, Strom, Widerstand, Kapazität, Frequenz, Temperatur, Diodentest, Stromkreisdurchgang
• Erweiterte Funktionen: True RMS, HOLD-Funktion, REL, Datenaufzeichnung, automatische / manuelle Bereichsumschaltung
• Maximale Anzeige: 25000
• Automatische Abschalt-Einstellung: 15 / 30 / 60 / 120 min oder aus
• Abmessungen: 177 x 89 x 40 mm
• Gewicht: 305 g

Technische Daten des Funktionsgenerators

• Generierte Wellenformen: Sinus, Rechteck, Dreieck, Sägezahn, Halbwelle, Vollwelle
• Frequenzbereich: 1 Hz bis 1 MHz
• Einstellbare Ausgangsamplitude: bis zu 3,3 V

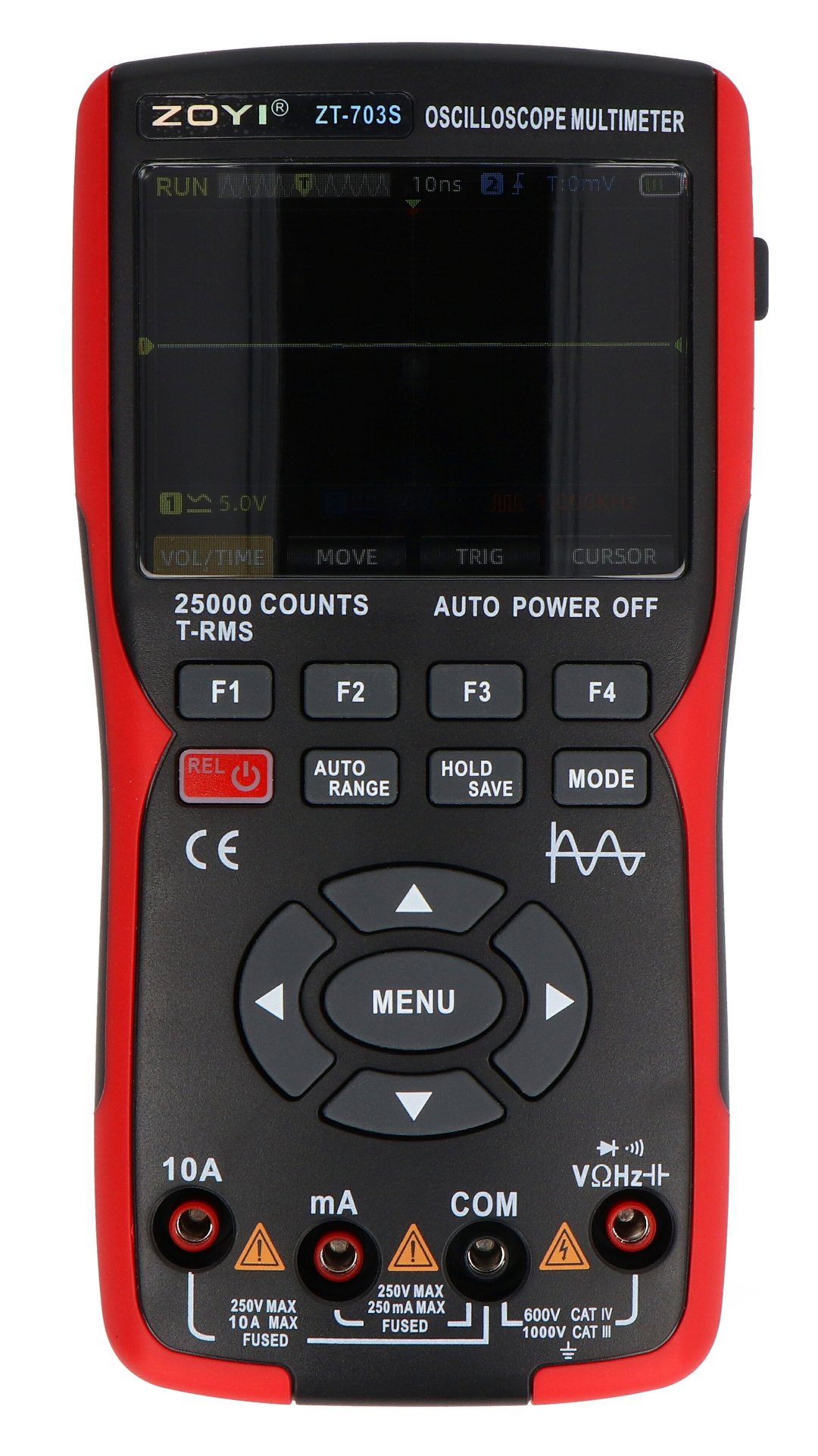

Das 2,8'' IPS-Farbdisplay bietet vier Helligkeitsstufen.

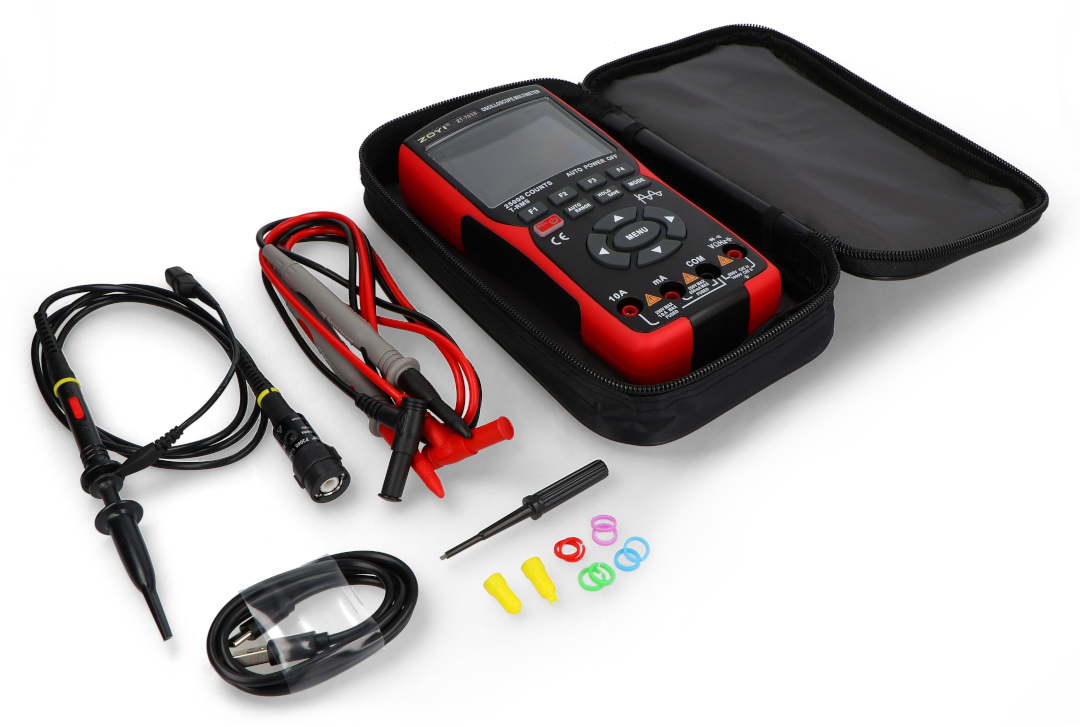

Im Bausatz enthaltene Komponenten.

Technische Daten des Oszilloskops

• Bandbreite: bis zu 50 MHz
• Anzahl der Kanäle: 2 analog
• Kopplung: DC / AC
• Eingangsimpedanz: 1 MΩ / 16 pF
• Maximale Eingangsspannung: 150 V (DC + AC Spitze)
• Abtastrate: bis zu 280 MSa/s
• Interpolation: sin(x)/x
• Zeitbasis: von 50 ns/dz bis 20 s/dz
• Genauigkeit der Zeitbasis: 20 ppm
• Speicheraufzeichnung: 128 k
• Auffrischungsrate: 3 mal/s
• Automatische Messungen: Periode, Frequenz, Max, Min, RMS, Spitze-Spitze
• Spannungsempfindlichkeit: 20 mV/dz bis 10 V/dz
• Frequenzauflösung: 10 Hz
• Anstiegszeit: weniger als 20 ns
• Messgenauigkeit: ±3%
• Triggermodi: automatisch, normal, einzeln
• Triggertypen: steigende Flanke / fallende Flanke
• Tastkopf: mit 1:1 / 1:10 Teiler
• Anzeige-Modi: YT, XY, Rollen

Inhalt des Kits

• 1x Multimeter ZT-703S
• 1x Satz Messleitungen
• 1x Oszilloskopsonde
• 1x USB-Kabel
• 1x Gebrauchsanweisung
• 1x Tragetasche
