Produktbeschreibung: DRV8871 - Einkanal-Motortreiber 45V/3,6A - Adafruit 3190
Dieses Modul auf Basis des DRV8871 ermöglicht die Steuerung eines einzelnen Gleichstrommotors. Der Motor kann mit bis zu 45 V betrieben werden und hat eine Dauerstromaufnahme von bis zu 2 A sowie eine kurzzeitige Spitzenstromaufnahme von bis zu 3,6 A (für einige Sekunden). Wir empfehlen, vor der Verwendung die Dokumentation zum DRV8871 zu lesen.

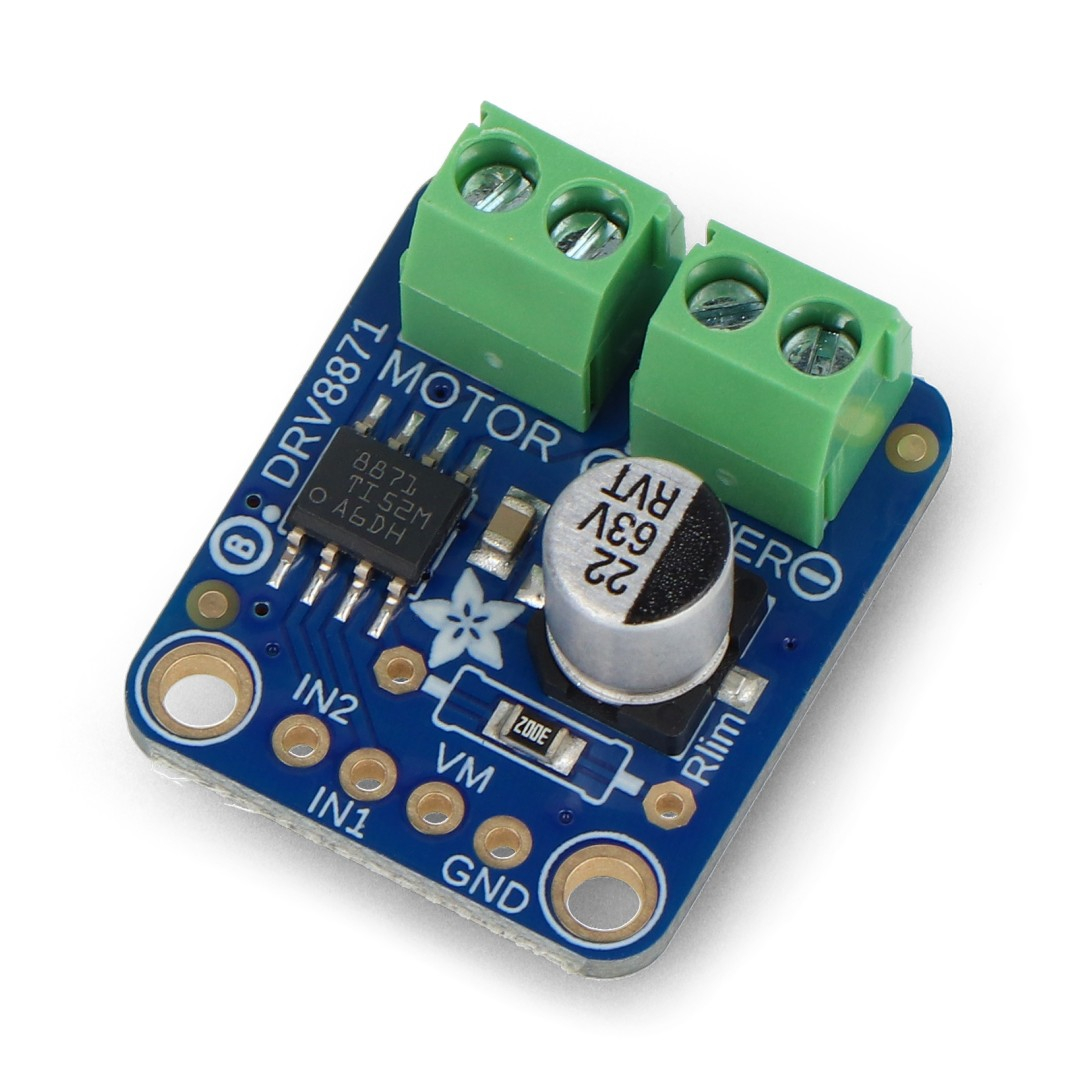

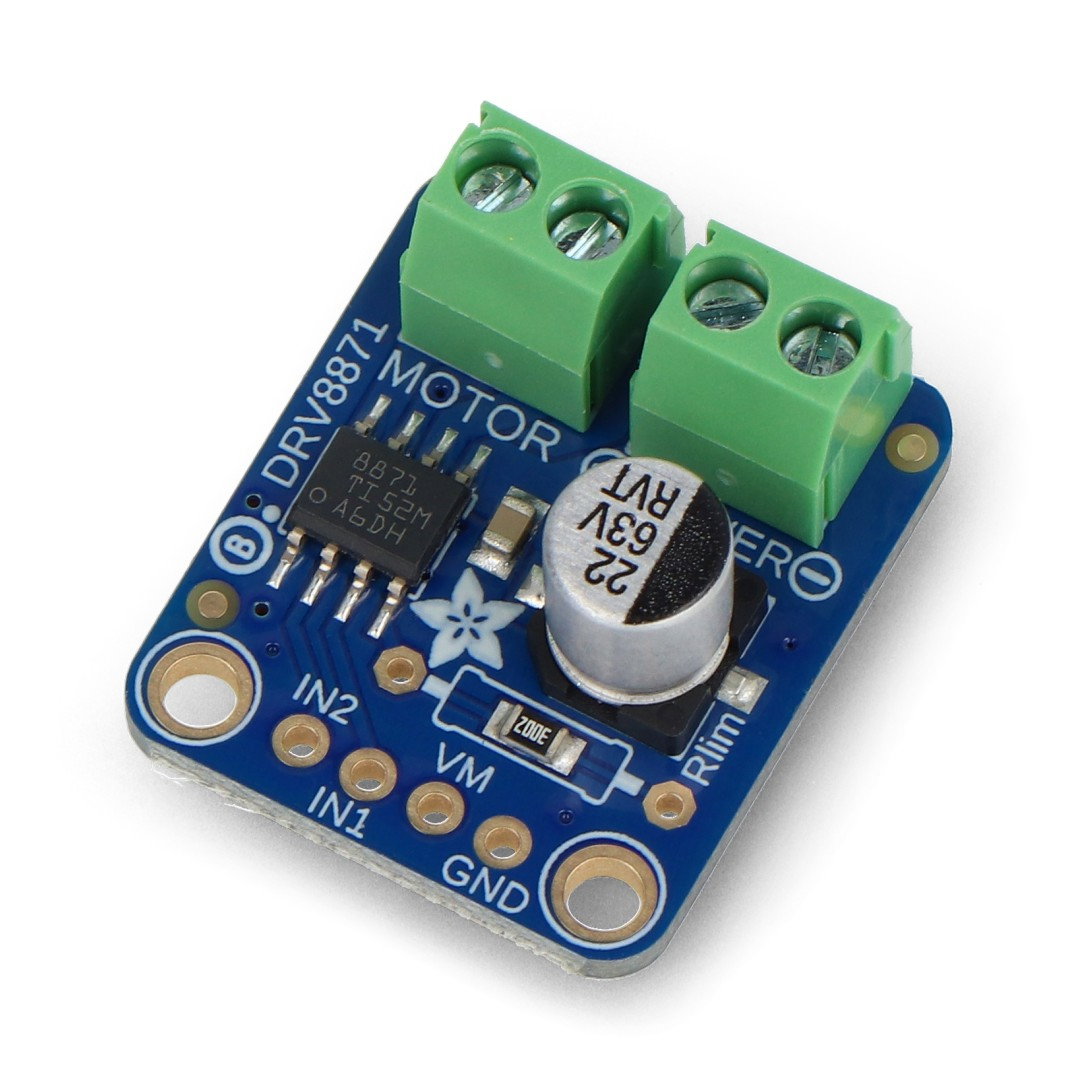

DRV8871 - Einkanal-Motortreiber .
DRV8871 45V/3,6A Präsentation .

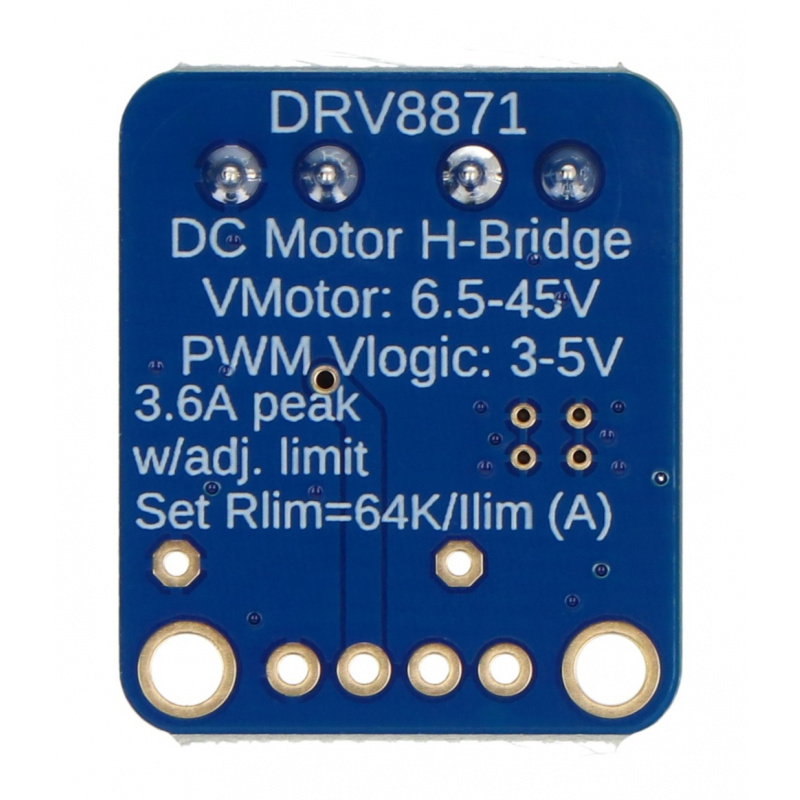

DRV8871 Spezifikationen
Anzahl der Kanäle: 1
- Versorgungsspannung: 6,5 V bis 45 V
- Betriebsspannung des Logikteils: bis zu 5,5 V
- Dauerstrom pro Kanal: 2 A
- Maximalstrom pro Kanal: 3,6 A
- PWM-Steuerung
- Thermischer Schutz
- Überstromschutz
- Unterspannungsschutz
- Abmessungen: 24,4 x 20,4 x 9,7 mm
- Gewicht: 2,2 g (ohne Anschlüsse)

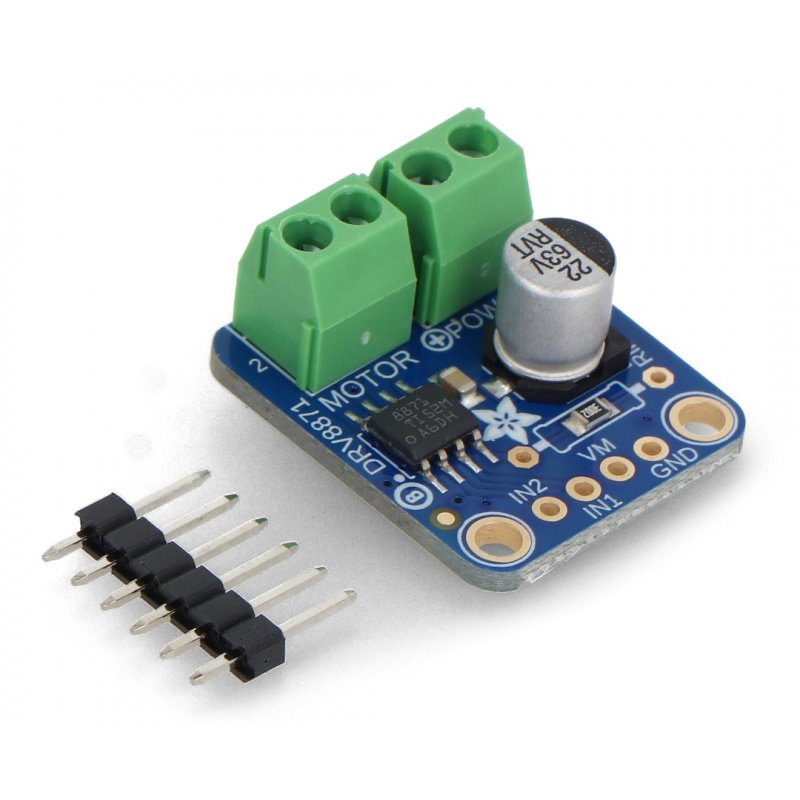

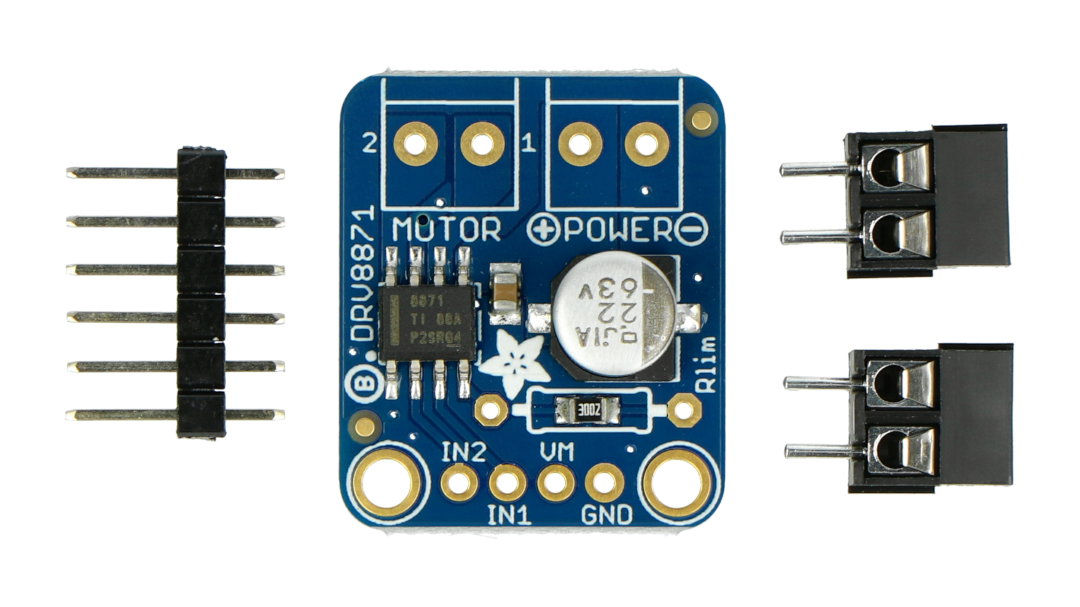

- Das Set beinhaltet ein Modul sowie Goldpin- und Schraubverbinder.
Ableitungen

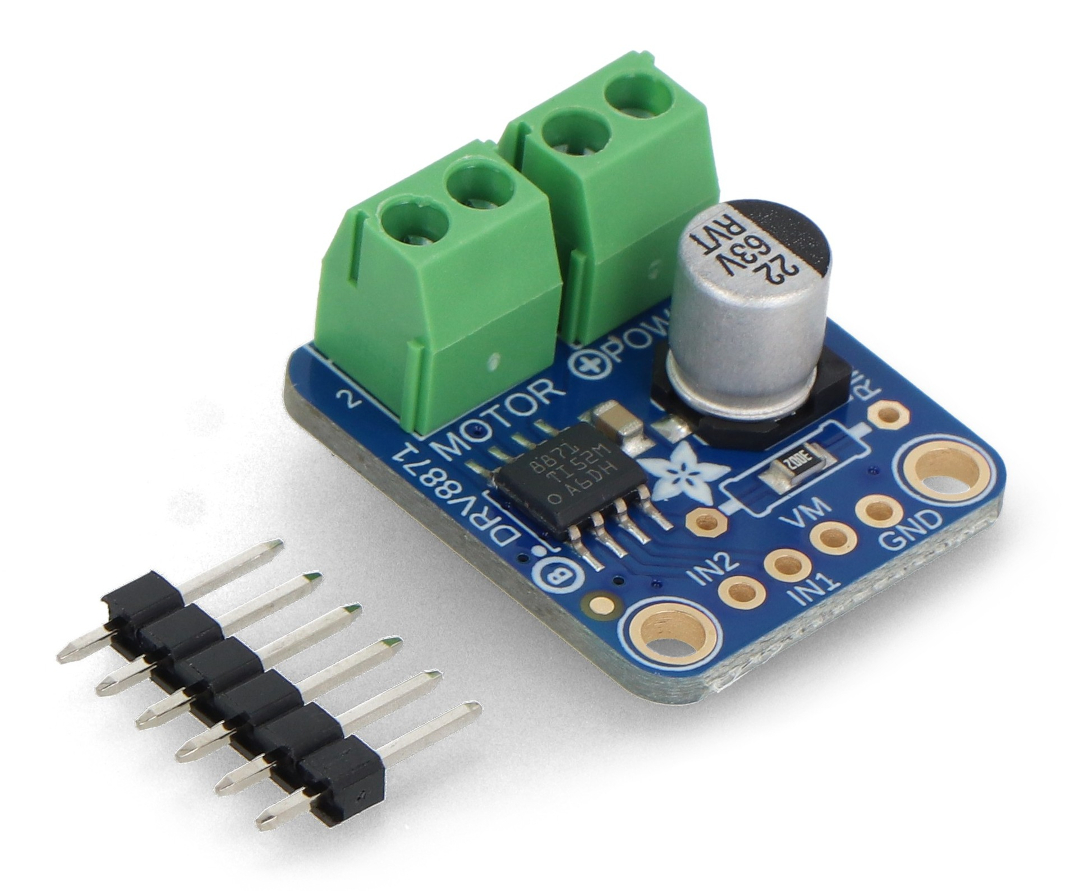

Die Schaltung verfügt über Lötlöcher für 2,54 mm Rastermaß-Goldstifte und Schraubklemmen. Alle Stecker sind im Bausatz enthalten.
Das Set beinhaltet ein Modul sowie Goldpin- und Schraubverbinder.

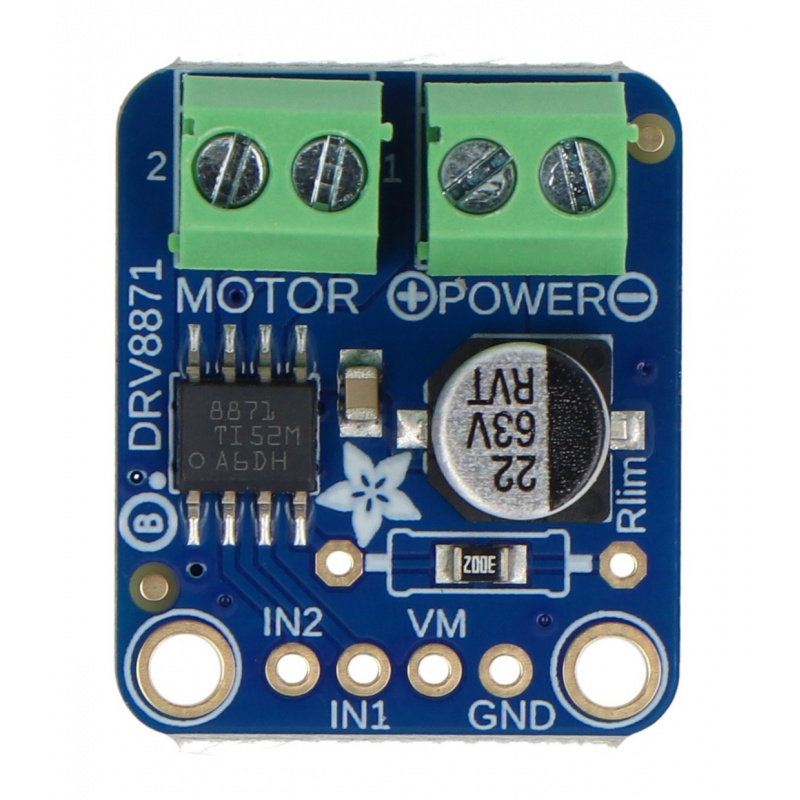

| STIFT | Beschreibung |
|---|---|
Power +, VM | Die Motorversorgungsspannung liegt zwischen 6,5 V und 45 V. |
| Stromversorgung -, Masse | Modulgewicht. |
| IN1, IN2 | Eingänge für die Motorsteuerung über PWM-Signal. Mit dem Mikrocontroller verbunden. |
| Motor 1, 2 | Ausgänge, die mit Pins am Motor verbunden sind. |
Die Stifte sind standardmäßige Goldstiftleisten und Schraubverbinder, sodass das Modul in eine Kontaktplatine gesteckt oder mit Drähten verbunden werden kann.
