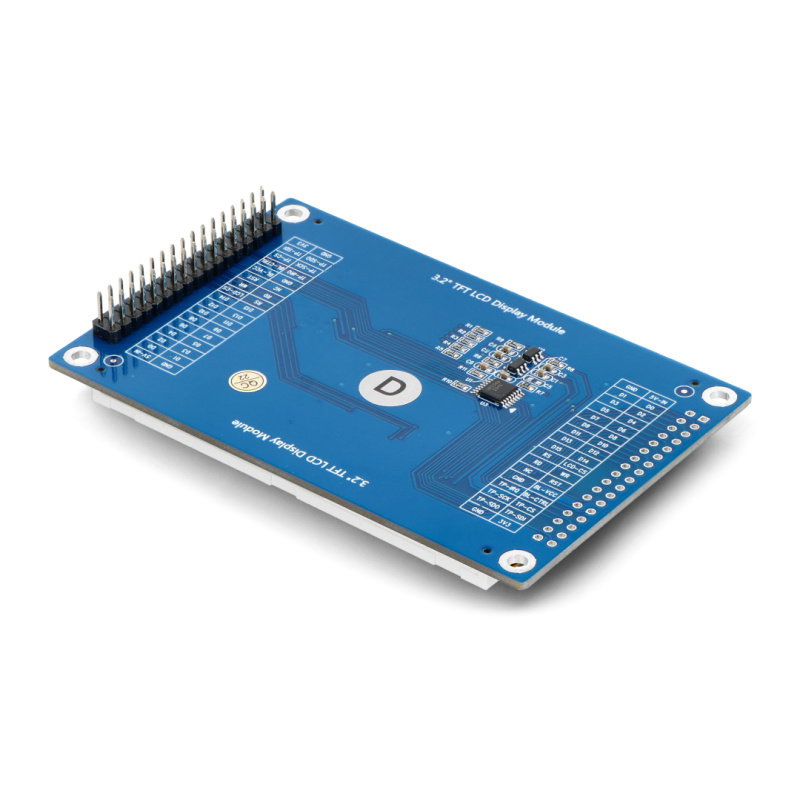

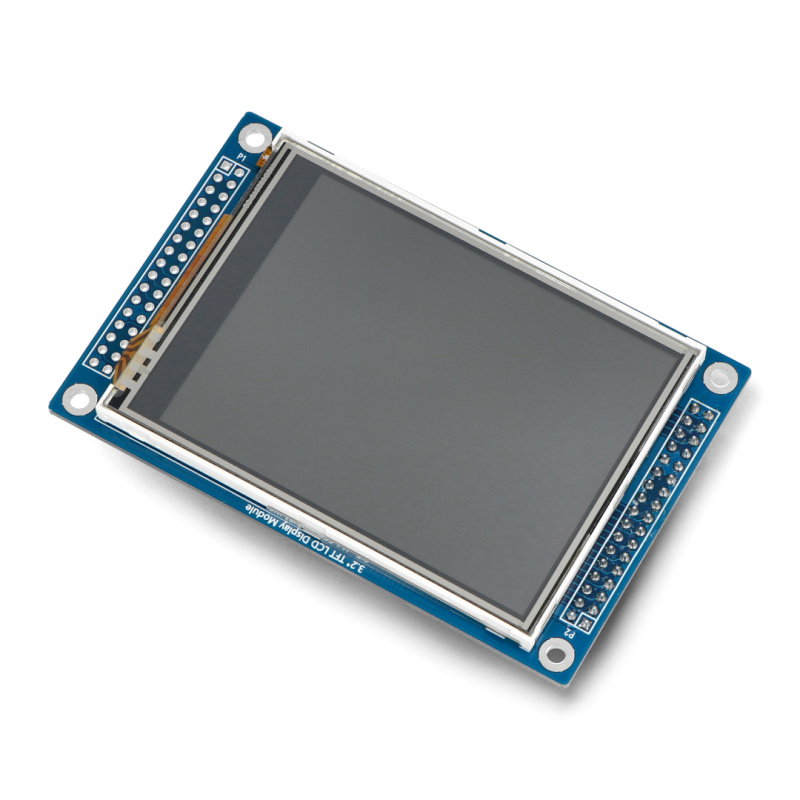

Resistives Touch-Display LCD 3.2'' 320x240px - 262K - Waveshare 16498
Ein mehrfarbiges TFT-Grafik-LCD-Display von Waveshare, mit einer Diagonale von 3,2" und einer Auflösung von 320 x 240 px. Der Bildschirm verfügt über ein resistives Touchpanel mit XPT2046 und ILI9341 Controller. Er stellt Bilder in bis zu 262.000 Farben dar, was zu erstaunlichen visuellen Effekten führt und selbst die kleinsten Details des angezeigten Inhalts sichtbar macht. Das Modul verwendet eine 16-Bit-Parallel- und SPI-Schnittstelle zur Kommunikation mit dem Controller-Modul.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: 3.2'' LCD Resistiv Touch Display 320 x 240 px - 262 K - Waveshare 16498
Mehrfarbiges TFT-Grafik-LCD-Display von Waveshare, mit einer Diagonale von 3,2" und einer Auflösung von 320 x 240 px. Der Bildschirm verfügt über ein resistives Touchpanel mit XPT2046 und ILI9341 Controller. Er stellt Bilder in bis zu 262.000 Farben dar, was zu erstaunlichen visuellen Effekten führt und selbst die kleinsten Details des angezeigten Inhalts sichtbar macht. Das Modul verwendet eine 16-Bit-Parallel- und SPI-Schnittstelle zur Kommunikation mit dem Controller-Modul. Das Display ist kompatibel mit STM32-Boards und anderen MCU-Modulen mit einer IO-Spannung von 2,2 V bis 3,6 V.

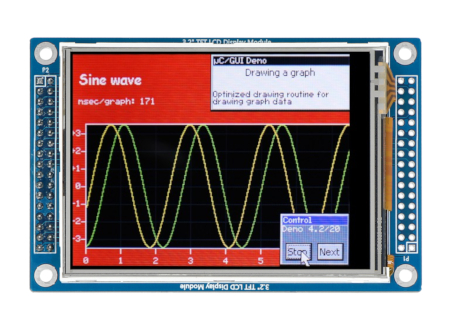

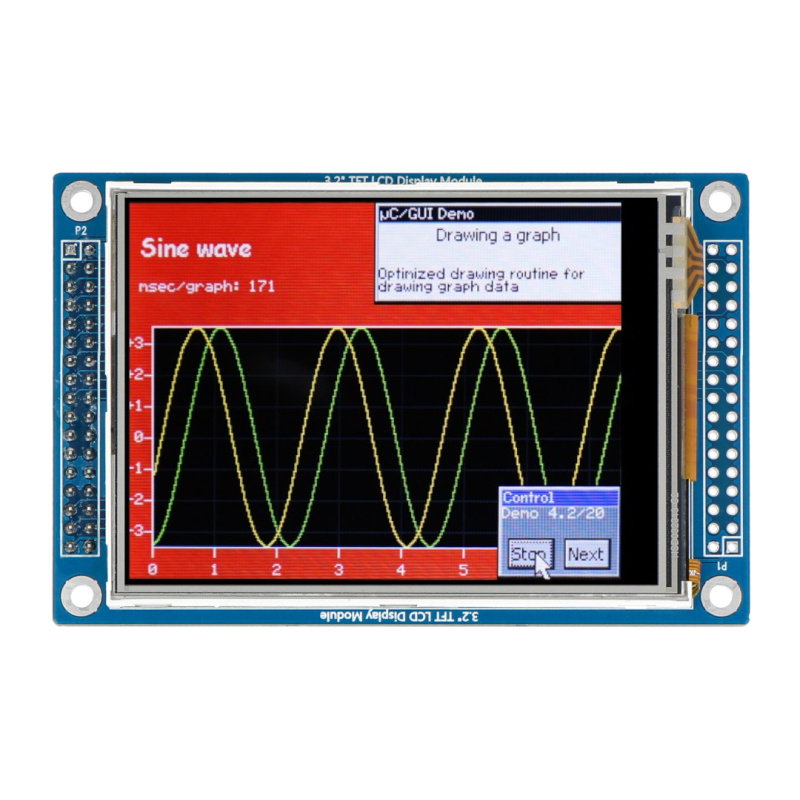

3,2'' 320 x 240 px LCD-Resistiv-Touch-Display - 262 K - Waveshare 16498.
Das Produkt ist kompatibel mit STM32 und MCUs mit IO-Spannungen von 2,2 V bis 3,6 V.
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die ein Benutzerhandbuch und Entwicklungsressourcen für STM32 enthält.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

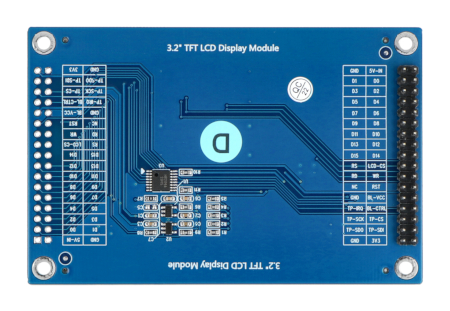

Die Pinbelegung des Boards ist beschrieben, um mögliche Fehler beim Anschließen auszuschließen.
Beschreibung der Pinbelegung des Displays
Die Pinbelegungdes Displays befindet sich auf beiden Seiten der Platine - es gibt weibliche Pins auf der einen Seite und männliche Pins auf der anderen Seite. Der Benutzer kann wählen, welche Version der Kabel er beim Anschließen verwenden möchte.
- 5 V - 5-V-Stromversorgungsanschluss (bei Versorgung über ein 5-V-Netzteil - Pin 1 und Pin 2 als Stromeingang, Pin 33 und Pin 34 als 3,3-V-Ausgang).
- GND - Schaltungsmasse
- D0-D15 - Datenpins
- CS - Chip Select (aktiviert durch Low-Status)
- RS - Befehls-/Datenauswahl (RS=1 Datenregister, RS=0 Befehlsregister)
- WR - Schreibfunktion (WR=0, RD=1)
- RD - Lesefunktion (WR=1, RD=0)
- RESET - Reset-Pin (aktiviert durch Low-Status)
- NC - nicht angeschlossen
- BLVCC - VCC Hintergrundbeleuchtung (3,3, V / 5 V)
- BLGND - Hintergrundbeleuchtung GND
- BLCNT - Helligkeitseinstellung der Hintergrundbeleuchtung über PWM
- TP_IRQ - Touchpanel-Interrupt (Low-Pegel, während das Touchpanel einen Druck erkennt)
- TP_CS - Auswahl des Touchpanel-Schaltkreises (low aktiviert)
- TP_SCK - Touchpanel SPI-Takt (wird mit SPI SCK verbunden)
- TP_SI - Touchpanel-Dateneingabe (wird mit SPI MOSI verbunden)
- TP_SO - Touchpanel-Datenausgabe (Anschluss an SPI MISO)
- 3,3 V - 3,3-V-Stromversorgungspin (bei Versorgung durch 3,3-V-Stromversorgung - Pin 33 und Pin 34 als Stromeingang, Pin 1 und Pin 2 bleiben NC)
- GND - Schaltungsmasse
Spezifikationen der Waveshare LCD-Anzeige
- Versorgungsspannung: 3,3 V
- Kommunikationsschnittstelle: 16-Bit-Parallel- und SPI-Schnittstelle
- Anzeige-Typ: TFT
- LCD-Treiber-Chip: ILI9341
- Touch-Treiber-Chip: XPT2046
- Bildschirmauflösung: 320 (H) x 240 (V) px
- Diagonale: 3,2''
- Anzahl der Farben: 262 K
- Programmierbare Hintergrundbeleuchtung: ja
- Größe des Displays: 48,6 x 64,8 mm
- Pixelabstand: 0,198 (H) x 0,198 (V) mm
- Abmessungen des Moduls: 94,97 von 62,24 mm
Inhalt des Kits
- Resistives Touch-Display LCD 3,2'' 320 x 240 px - 262 K - Waveshare 16498 - 1 Stück

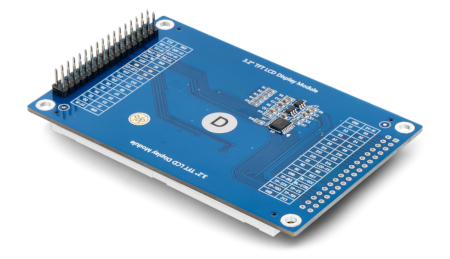

Im Bausatz enthaltene Komponenten.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 3,20 '' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 320x240px |
| Breite | 15 cm |
| Höhe | 10 cm |
| Tiefe | 2 cm |
| Gewicht | 0,06 kg |
