Touchscreen - resistives LCD TFT 3,5 '' 320x480px GPIO für Raspberry Pi
Touchscreen, resistiv 3,5" für Raspberry Pi mit einer Auflösung von 320 x 480 px. Es funktioniert mit jeder 40-Pin-Version des Raspberry Pi über GPIO-Pins.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Touchscreen - resistives LCD TFT 3,5 '' 320x480px GPIO für Raspberry Pi
Touchscreen, resistiv 3,5" für den Raspberry Pi mit einer Auflösung von 320 x 480 px. Er funktioniert mit jeder 40-Pin-Version des Raspberry Pi über GPIO-Pins – als Overlay für einen Minicomputer.
Raspberry Pi nicht enthalten.
Das Gerät kommuniziert über die GPIO-Pins – als Overlay zum Minicomputer.

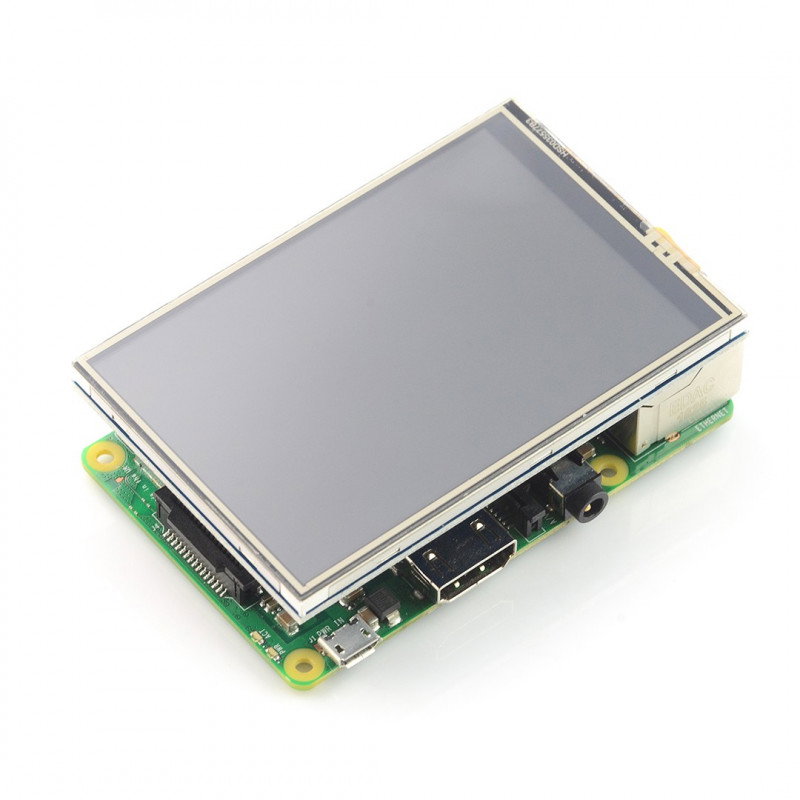

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi.
Verbinden des Bildschirms mit dem Raspberry Pi
Um den Bildschirm auszuführen, legen Sie den Bildschirm auf die GPIO-Pins des Raspberry Pi.
Touchscreen-GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
3, 5, 7, 8, 10, 12,13,15,16 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 11 | TP_IRQ | Unterbrechung über das Touchpanel. |
| 18 | LCD_RS | Auswahl: Befehle oder Daten für das LCD-Panel. |
| 19 | LCD_SI / TP_SPI | SPI-Schnittstellendateneingang für Touchpanel und LCD-Bildschirm. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 | RST | Zurücksetzen. |
| 23 | LCD_SCK / TP_SCK | SPI-Taktsignal für Touchpanel und LCD-Bildschirm. |
| 24 | LCD_CS | Chipauswahl für den LCD-Bildschirm. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |
Touchscreen-Spezifikation
- Typ: Touchscreen, resistiv
- Diagonale: 3,5 "
- Auflösung: 320 x 480 Pixel
- SPI-Kommunikation
- Funktioniert mit: Raspberry Pi Version 4B, 3B+, 3B, 2B, B+, Zero und Zero W
- Bildschirmabmessungen: 85 x 56,5 mm
Bildschirm-Kit beinhaltet
- 3,5 "Touchscreen, resistiv
- Stift
3,5-Zoll-Touchscreen für Raspberry Pi
Wir bieten einen resistiven LCD-TFT-3,5-Zoll-Touchscreen mit einer Auflösung von 320 x 480 Pixel GPIO an, der für Minicomputer der Raspberry Pi-Serie entwickelt wurde.

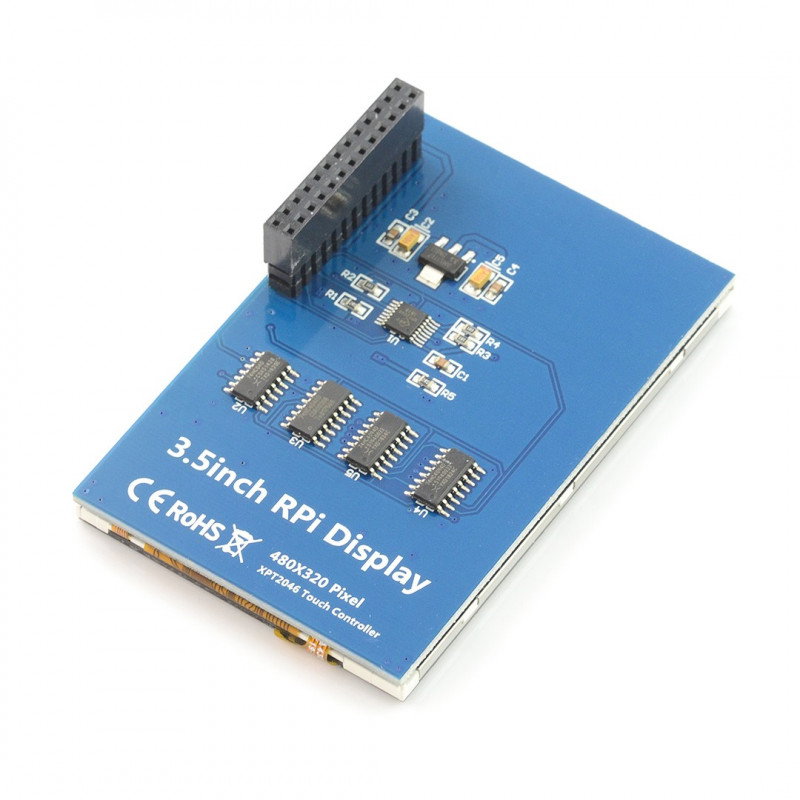

Eine schnelle GPIO-Schnittstelle dient zur Datenübertragung – sowohl des Bildes (vom Computer zum Display) als auch der vom Touchscreen generierten Informationen ( in umgekehrter Richtung). Dank der Verwendung einer vorgelöteten Goldpin 2x20-Pin-Buchse sind keine zusätzlichen Kabel zum Anschluss des Displays erforderlich.
Andere Parameter
Touchscreen - resistives LCD TFT 3,5 '' 320x480px GPIO für Raspberry Pi hat Abmessungen von 85 x 56,5 mm. Es verwendet 8 GPIO-Leitungen, darunter die Pins 19, 21 und 23, die für die Funktionen der SPI-Schnittstelle des Raspberry Pi-Prozessors verantwortlich sind.
Durch richtig gewählte Abmessungen passt sich das Display perfekt an die Kontur der Leiterplatte des Minicomputers an - nach dem Verbinden der beiden Geräte wird der Computer fast vollständig von der Anzeigetafel bedeckt, und das Ganze ist ein kompaktes eingebettetes System, das erfolgreich in das Gehäuse eingebaut werden kann oder als "offener" Controller-Frame mit Zugriff auf alle Ports und Sockets verwendet werden.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 3,50 '' |
| Bildschirm - Schnittstelle | GPIO |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 480x320px |
| Breite | 7,2 cm |
| Höhe | 11,7 cm |
| Tiefe | 3,4 cm |
| Gewicht | 0,073 kg |
