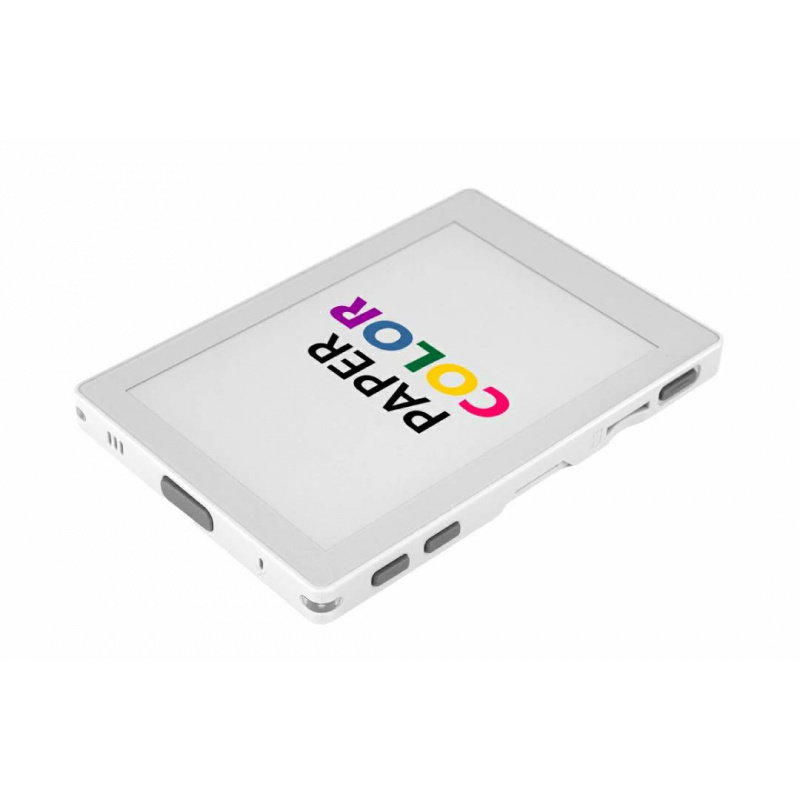

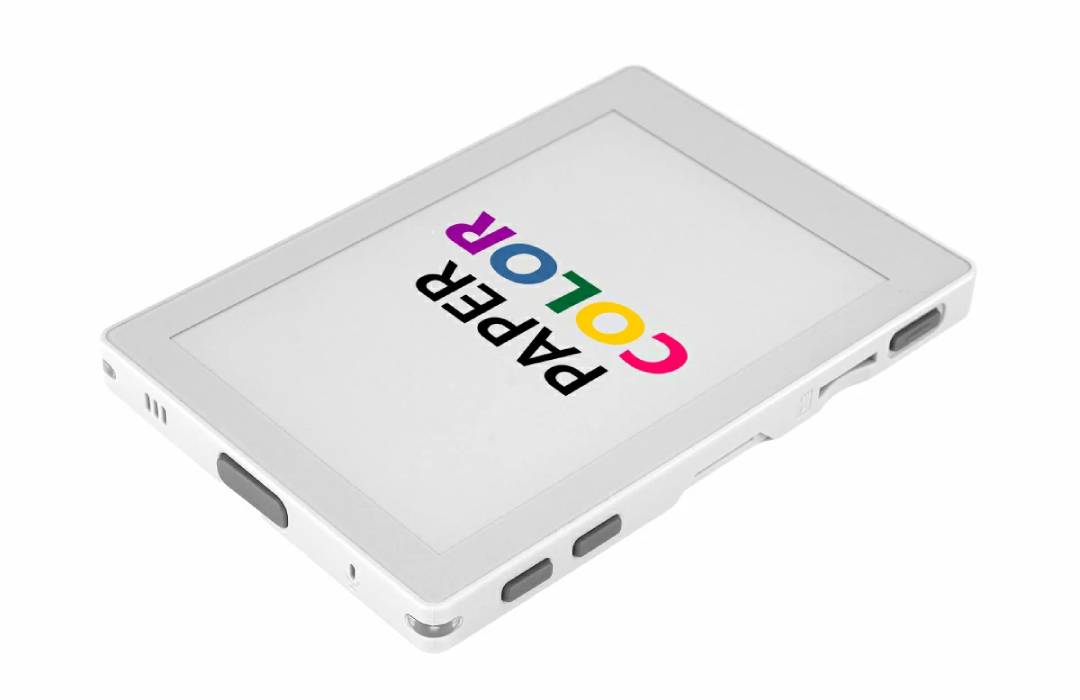

Produktbeschreibung: M5Paper Color ESP32S3 Dev Kit – ESP32-S3 Entwicklungsmodul – 4-Zoll-E-Paper-Display mit E Ink Spectra 6 Farben – M5Stack C151

M5Stack PaperColor ist eine moderne Entwicklungsplattform mit einem ESP32-S3R8-Mikrocontroller, der mit einem Dual-Core-Prozessor vom Typ Xtensa LX7 (bis zu 240 MHz), 16 MB Flash-Speicher und 8 MB PSRAM ausgestattet ist. Das 4-Zoll -E-Ink-Spectra-6-Display mit einer Auflösung von 400 x 600 Pixeln kann sechs Farben darstellen und bietet selbst bei direkter Sonneneinstrahlung hervorragende Lesbarkeit. Ein integrierter 1250-mAh-Akku und das fortschrittliche Energiemanagementsystem M5PM1 ermöglichen einen Langzeitbetrieb bei minimalem Stromverbrauch. Zusätzlich bietet das Modul Audiofunktionen, Umweltsensoren , eine Echtzeituhr (RTC), einen microSD-Kartensteckplatz und eine HY2.0-4P-Erweiterungsschnittstelle, die mit dem M5Stack-Ökosystem kompatibel ist.

M5Paper Color ESP32S3 Dev Kit - ESP32-S3 Entwicklungsmodul - 4'' E-Paper E Ink Spectra 6 Farbdisplay - M5Stack C151.

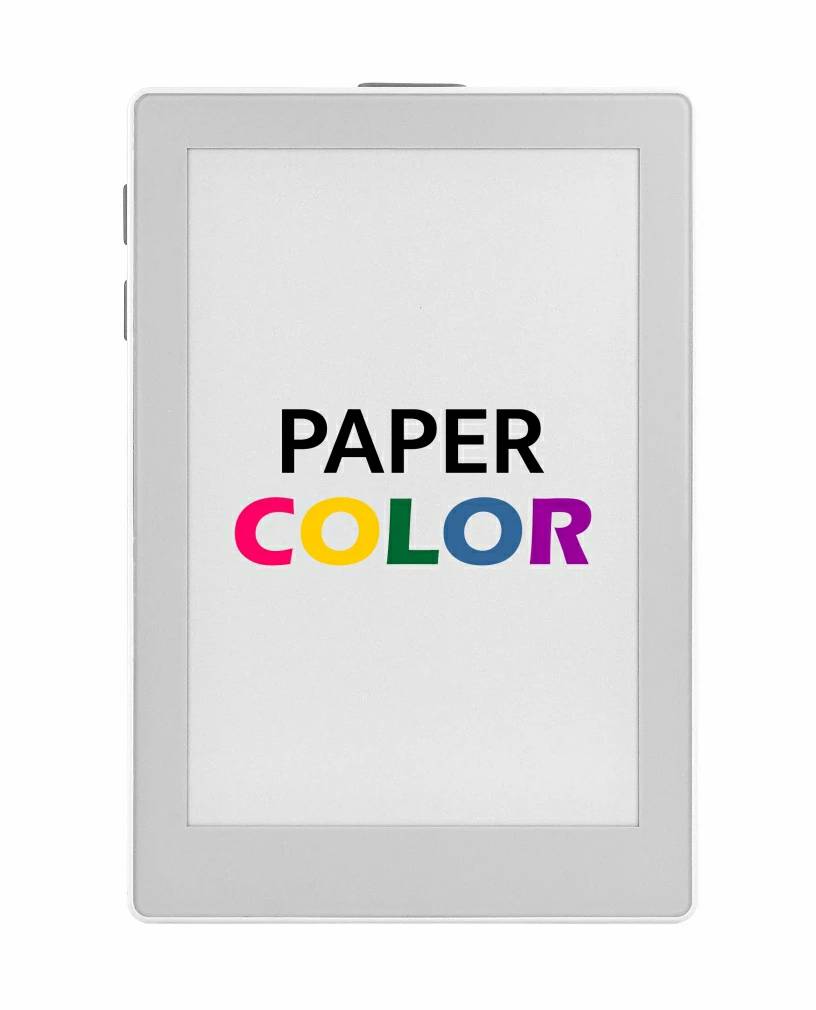

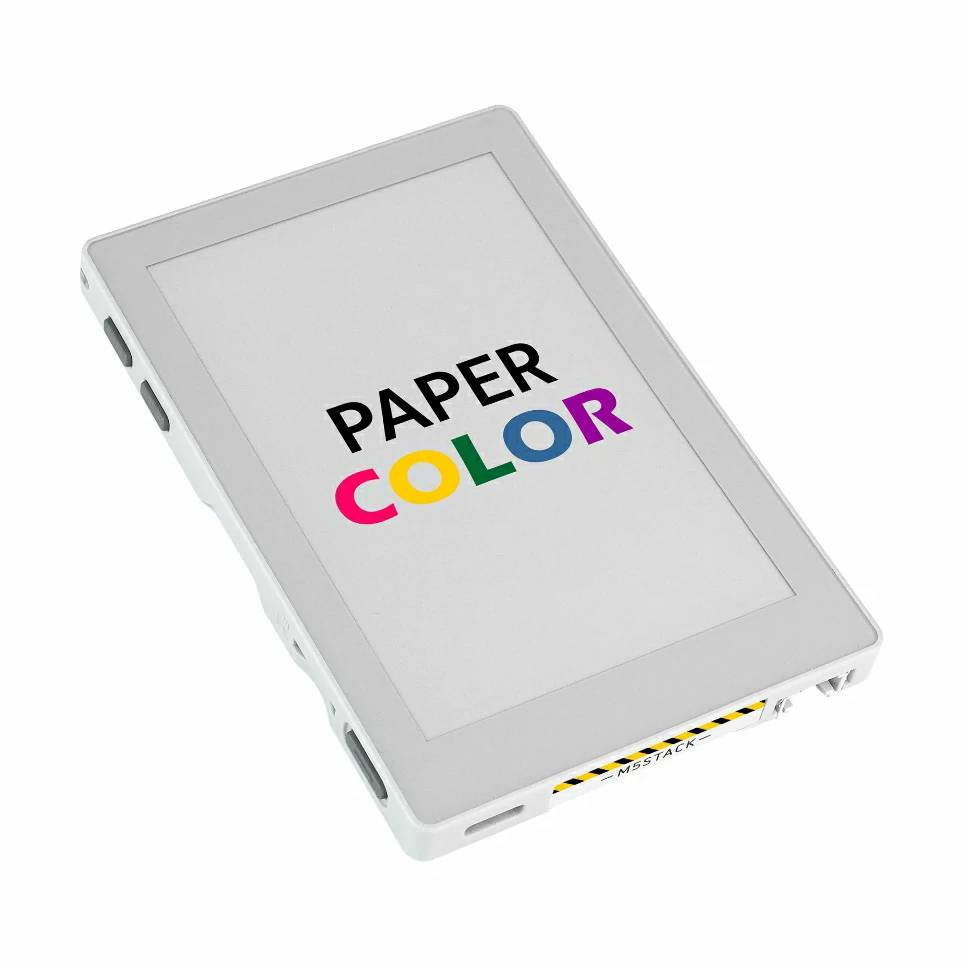

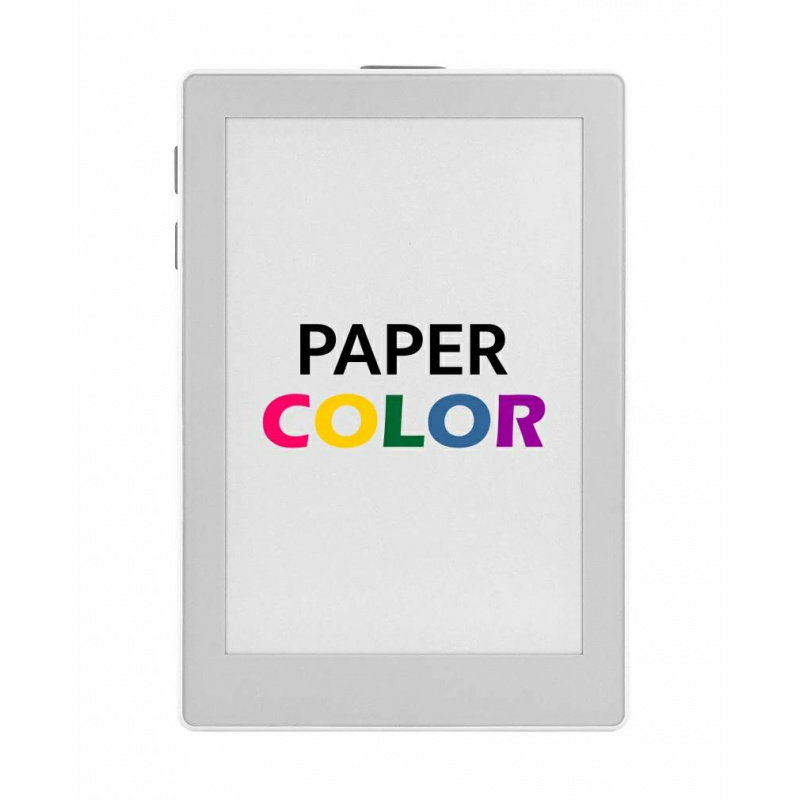

Das Modul verfügt über ein 4-Zoll-E-Ink-Spectra-6-Vollfarbdisplay mit einer Auflösung von 400 x 600 Pixeln.

Hauptmerkmale des M5Paper Color ESP32S3 Entwicklerkits

• ESP32-S3R8 : Xtensa LX7 Dual-Core-Mikrocontroller mit bis zu 240 MHz
• 16 MB Flash-Speicher und 8 MB PSRAM : ausreichend Speicher für umfangreiche IoT- und GUI-Anwendungen
• E Ink Spectra 6-Farbdisplay : 4 Zoll Diagonale, 400 x 600 Pixel Auflösung
• 2,4-GHz-WLAN-Konnektivität : Drahtlose Kommunikation mit dem IoT-Netzwerk und Diensten
• 1250-mAh-Akku : lange Betriebsdauer im Feld
• Audiosystem : ES8311-Codec, MEMS-Mikrofon und 1-W-Lautsprecher
• SHT40-Sensor : Messung von Umgebungstemperatur und Luftfeuchtigkeit
• RX8130CE Echtzeituhr : Zeiterfassung im Standalone-Betrieb
• microSD-Steckplatz : Möglichkeit zum Speichern von Daten- und Bilddateien
• HY2.0-4P-Schnittstelle : einfache Erweiterung des Projekts mit zusätzlichen Modulen
• Geringer Stromverbrauch : nur 92,53 μA im Standby-Modus

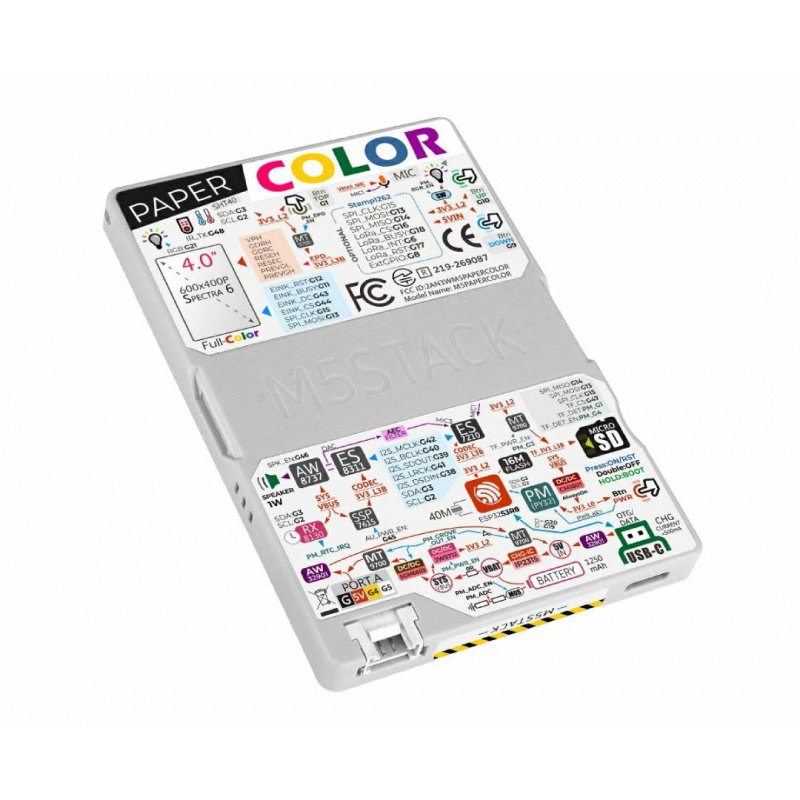

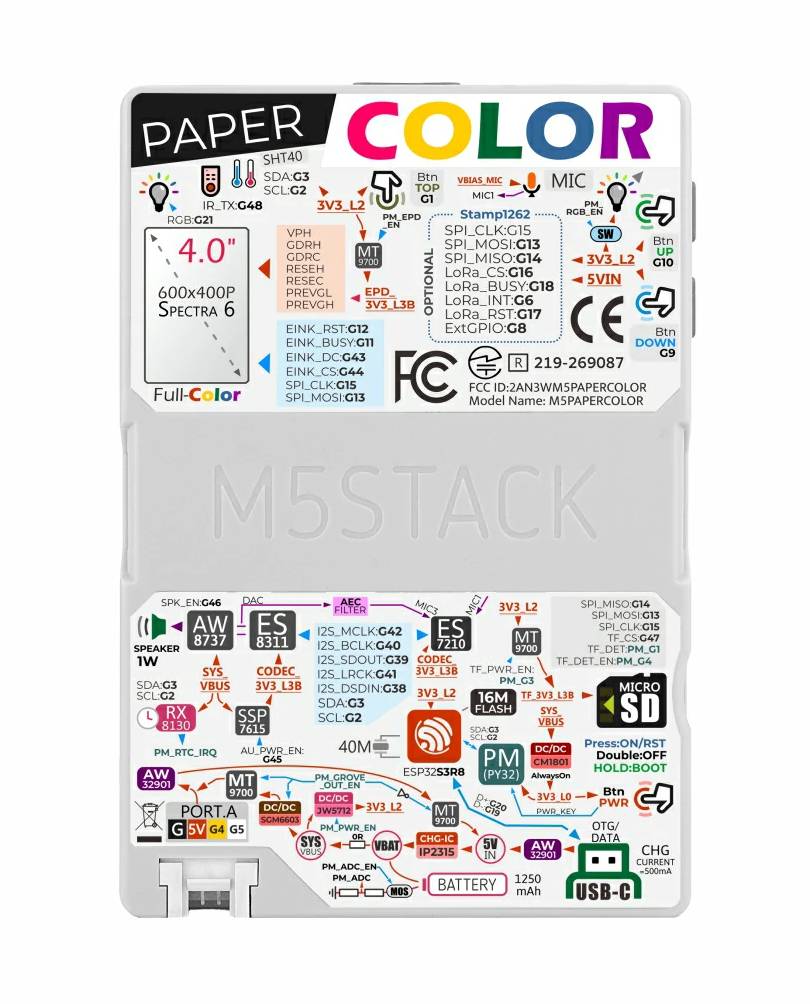

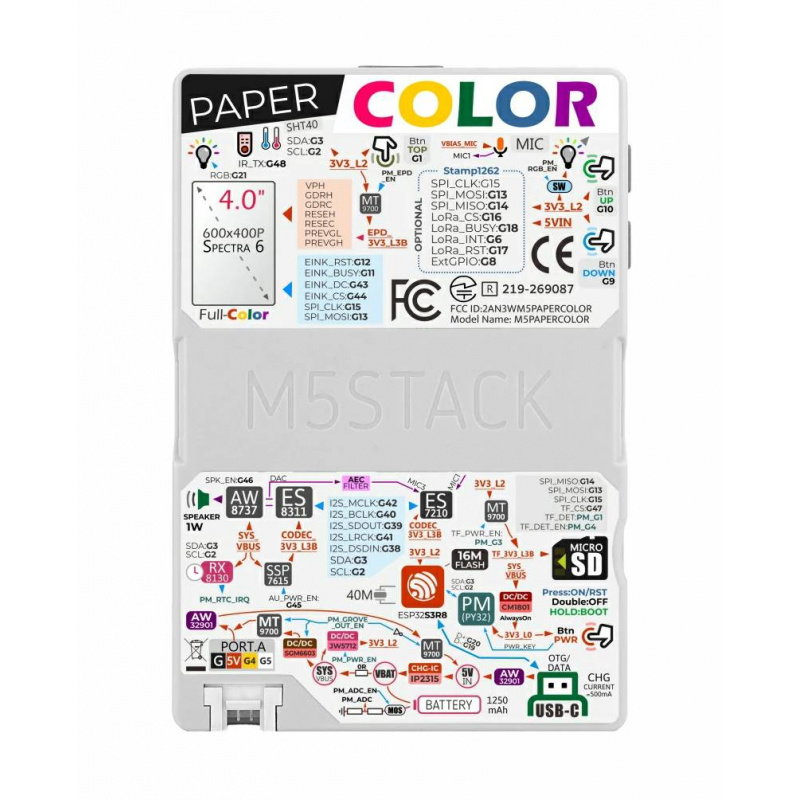

Pinbelegung und Anschlüsse des M5Stack PaperColor-Moduls

Das Modul verfügt über zahlreiche Hardware-Schnittstellen, die die Integration weiterer Geräte und Sensoren ermöglichen. Das E-Ink-Display kommuniziert über einen SPI- Bus mit dem Mikrocontroller, während der SHT40-Sensor, die Echtzeituhr RX8130CE und das Energiemanagementsystem M5PM1 einen gemeinsamen I²C- Bus nutzen. Ein Grove HY2.0-4P-Erweiterungsport (Port A) bietet GPIO4- und GPIO5-Leitungen sowie eine 5-V-Spannungsversorgung und Masse. Dies ermöglicht den schnellen, lötfreien Anschluss kompatibler Grove- und M5Stack-Module . Das Gerät verfügt außerdem über einen Infrarotsender , zwei programmierbare RGB-LED-Anzeigen, drei Benutzertasten und einen microSD-Kartensteckplatz mit SPI-Schnittstelle. Das Audiosystem nutzt einen I²S-Bus zur Kommunikation zwischen dem ESP32-S3, dem ES8311-Codec und dem ES7210-DAC und ermöglicht so Projekte zur Audioaufnahme und -wiedergabe.

M5Stack PaperColor bietet eine umfangreiche Auswahl an Schnittstellen, die die Integration mit zusätzlichen Sensoren, Modulen und Aktoren erleichtern.

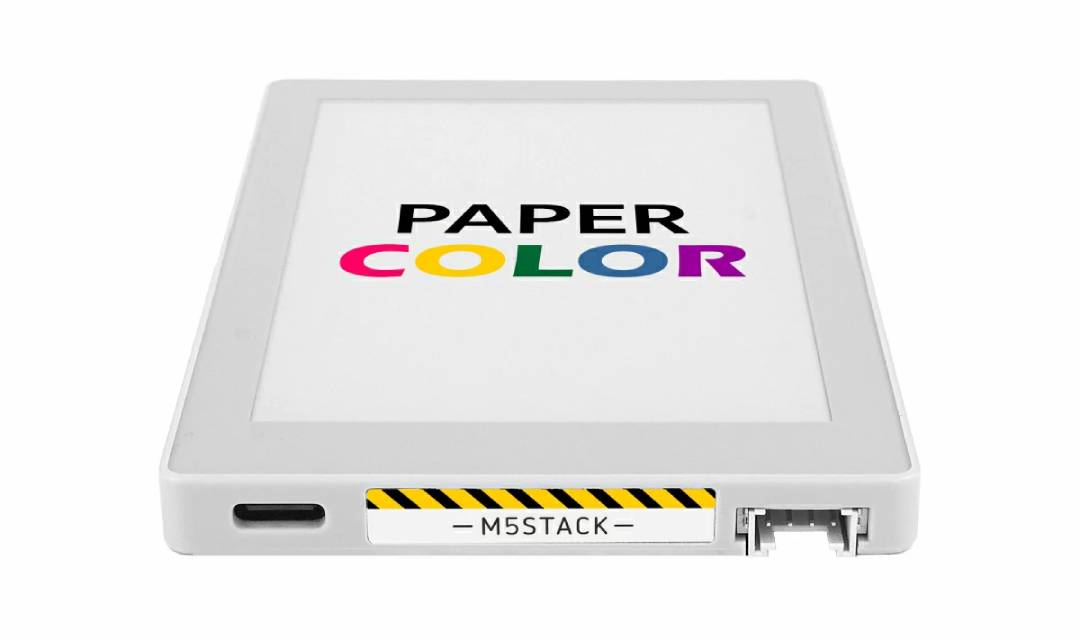

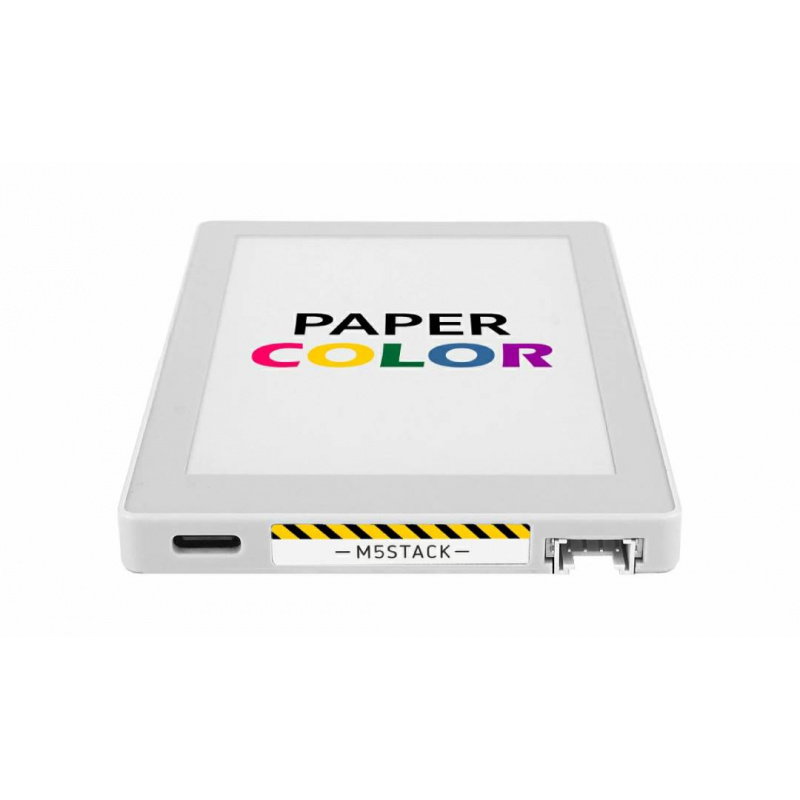

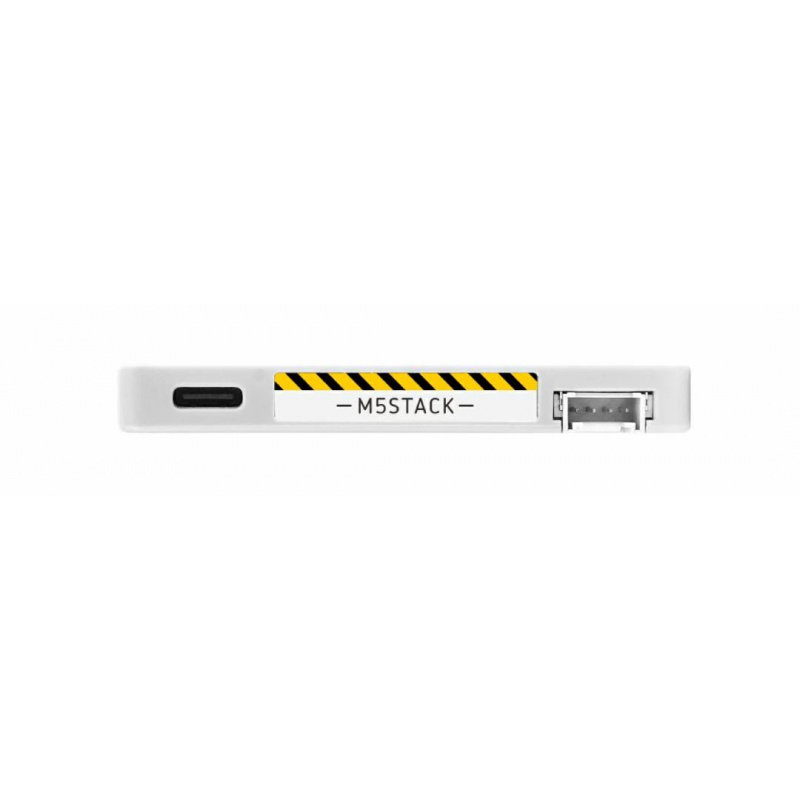

Ein USB-Typ-C-Anschluss dient zum Hochladen von Software und zur Kommunikation mit einem Computer.

M5Stack PaperColor Programmierung

Der M5Stack PaperColor unterstützt mehrere gängige Programmierumgebungen und eignet sich daher sowohl für Einsteiger als auch für fortgeschrittene Anwender. Der Hersteller bietet volle Unterstützung für die Arduino IDE, PlatformIO, ESP-IDF und die grafische, blockbasierte Programmierumgebung UiFlow2 . Kommunikation und Software-Uploads erfolgen über einen USB-Typ-C-Anschluss . Die Programmierung kann mithilfe der Bibliotheken M5Unified, M5GFX und M5PM1 durchgeführt werden, welche die Bedienung von Display, Peripheriegeräten und Energiemanagement vereinfachen. Der Hersteller stellt außerdem Beispielprojekte, Treiber und den Quellcode der Werksfirmware bereit, wodurch die Entwicklung eigener Anwendungen deutlich beschleunigt wird.

Technische Spezifikationen für M5-Papierfarbe

• Mikrocontroller: ESP32-S3R8
• Kern: Dual-Core Xtensa LX7
• Taktfrequenz: bis zu 240 MHz
• Speicher: Flash 16 MB, PSRAM: 8 MB
• Konnektivität: WLAN 2,4 GHz
• Display: 4'' E Ink Spectra 6, ED2208-DOA / EL040EF1, 400 x 600 px
• Aktualisierungszeit: 10 s bis 20 s
• Stromversorgung: USB Typ-C 5V DC
• Akku: 1250 mAh
• Audio-Codec: ES8311
• Mikrofon: MEMS, ES7210 Audio-ADC, AEC-Chip
• Lautsprecher: 1 W / 8 Ω
• Audioverstärker: AW8737A
• Temperatur- und Feuchtigkeitssensor: SHT40
• RTC: RX8130CE
• Externer Speicher: microSD
• Erweiterungsschnittstelle: HY2.0-4P, GPIO4, GPIO5, 5V, GND
• Tasten: 3 Benutzertasten + 1 Ein-/Ausschalter
• Zusätzliche Elemente: IR-Sender, 2 RGB-LEDs
• Standby-Stromverbrauch: 92,53 μA
• Stromverbrauch bei Volllast: 211,97 mA
• Abmessungen: 70,8 x 103,9 x 8,5 mm
• Gewicht: 73,3 g

Inhalt des Sets

• 1x M5Stack PaperColor ESP32-S3 Entwicklerkit

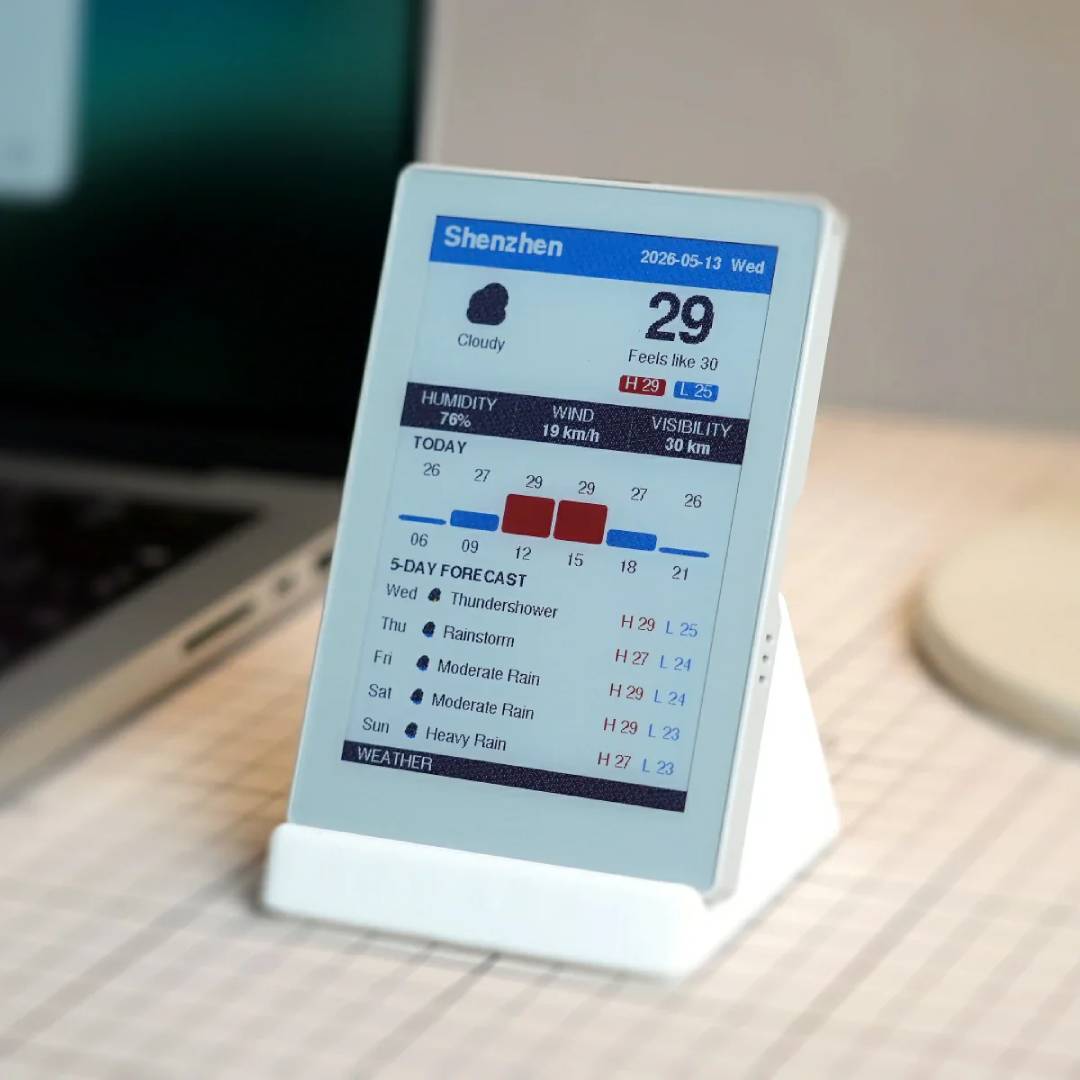

Der M5Stack PaperColor kann als intelligenter digitaler Rahmen zur Präsentation von Fotos und Grafiken oder als IoT-Daten-Dashboard mit Informationen von Sensoren oder der Cloud verwendet werden.
