Produktbeschreibung: Stoppuhr-Entwicklungskit – ESP32-S3 – Entwicklungskit – 1,75'' AMOLED-Display – M5Stack C152
Das M5Stack StopWatch Dev Kit wurde für die Entwicklung moderner mobiler Elektronikgeräte konzipiert, die eine ansprechende Benutzeroberfläche und umfangreiche Peripheriefunktionen erfordern. Herzstück des Geräts ist ein leistungsstarker ESP32 -S3R8 -Chip mit 16 MB Flash-Speicher und 8 MB PSRAM , der die Implementierung fortschrittlicher Anwendungen mit Unterstützung für Grafik, Audio und drahtlose Kommunikation ermöglicht. Das Modul integriert ein hochwertiges , rundes AMOLED- Display mit Touchpad, ein Audiosystem mit MEMS-Mikrofon und Lautsprecher, einen 6-Achsen-Bewegungssensor BMI270 sowie eine Echtzeituhr RX8130CE . Zusätzlich stehen programmierbare Tasten, ein Vibrationsmotor und zahlreiche Erweiterungsschnittstellen zum Anschluss weiterer Module und Sensoren zur Verfügung. Das integrierte Energiemanagementsystem M5PM1 und ein 450-mAh-Akku gewährleisten einen komfortablen mobilen Betrieb bei gleichzeitig niedrigem Stromverbrauch.

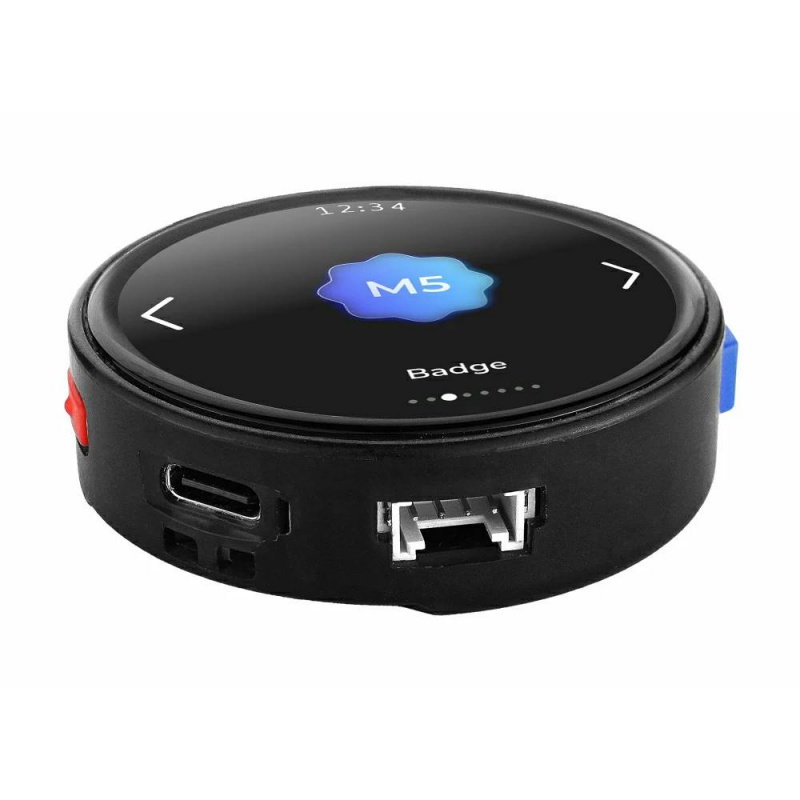

Stopwatch Dev Kit - ESP32-S3 - Entwicklungskit - 1,75'' AMOLED-Display - M5Stack C152.

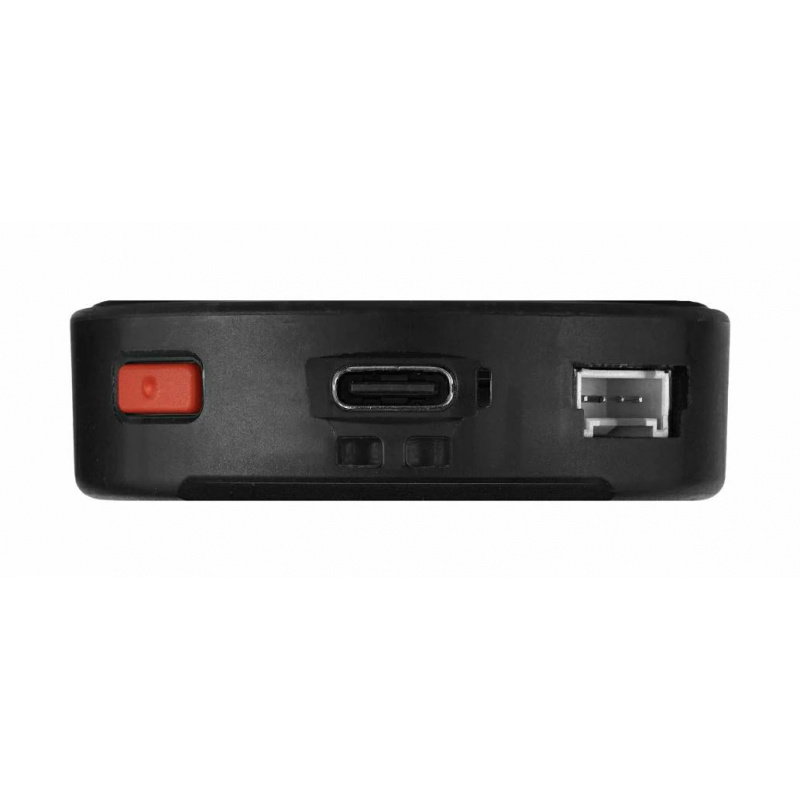

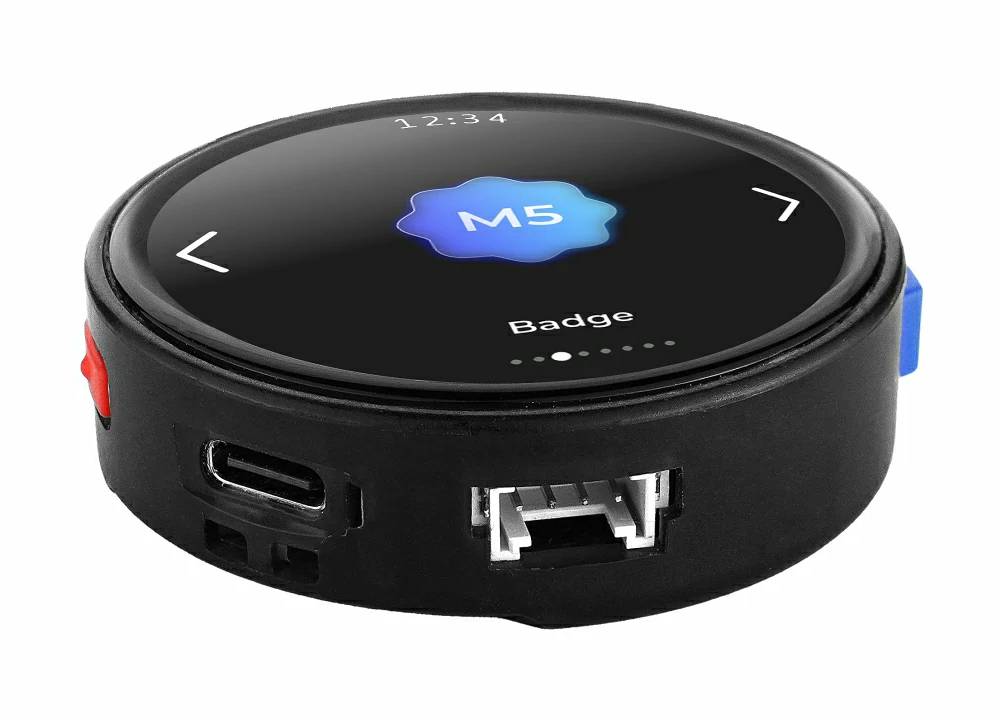

Das M5Stack StopWatch Dev Kit bietet dank des Grove-Anschlusses umfangreiche Erweiterungsmöglichkeiten.
Hauptmerkmale des Stoppuhr-Entwicklerkits
- ESP32-S3R8 : Xtensa LX7 Dual-Core-Prozessor mit einer Taktfrequenz von bis zu 240 MHz
- Großer Speicher : 16 MB Flash und 8 MB PSRAM ermöglichen die Implementierung umfangreicher Anwendungen
- AMOLED-Touchscreen : 1,75 Zoll rundes Display mit einer Auflösung von 466 x 466 Pixeln
- Drahtlose Konnektivität : 2,4-GHz-WLAN-Kommunikation
- Audiosystem : MEMS-Mikrofon, ES8311-Codec und AW8737A-Verstärker mit 1-W-Lautsprecher
- IMU BMI270 : Sechs-Achsen-Beschleunigungsmesser und Gyroskop zur Bewegungs- und Orientierungserkennung
- RTC RX8130CE : präzise Echtzeit-Zeitmessung
- Benutzerinteraktion : zwei programmierbare Tasten, ein Ein-/Ausschalter und ein Vibrationsmotor
- Projekterweiterung : HY2.0-4P-Steckverbinder und rückseitige Erweiterungsbusse
- Mobile Stromversorgung : 450 mAh Li-Po-Akku und M5PM1-Energiemanagementsystem
Erweiterungsschnittstellen und Kompatibilität mit M5Stack-Modulen

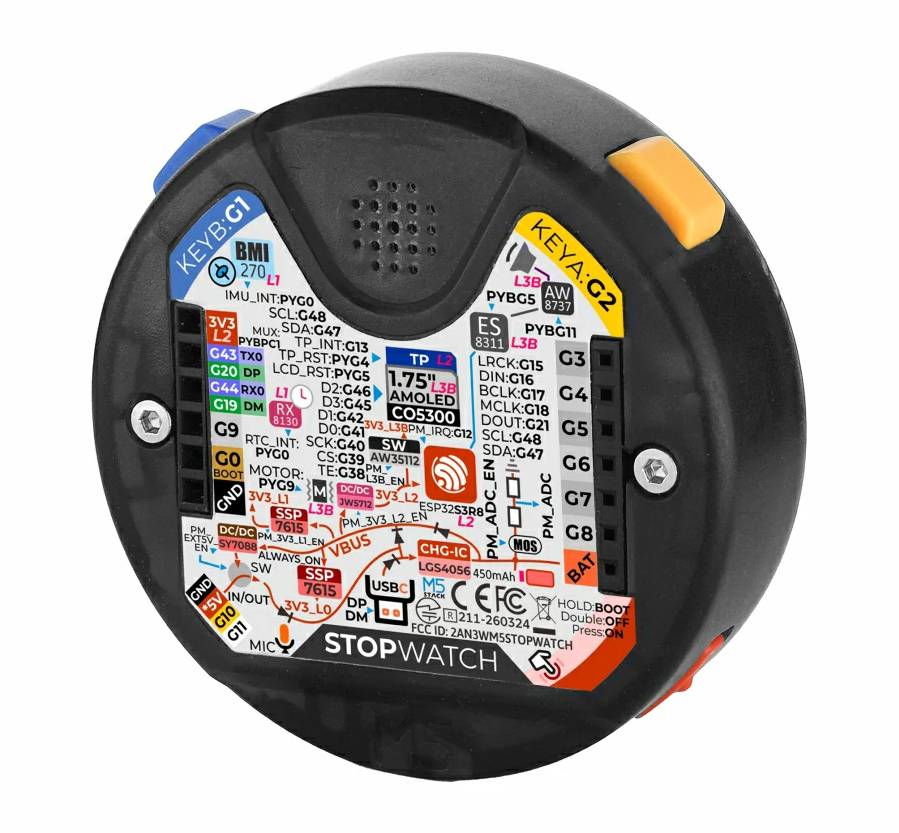

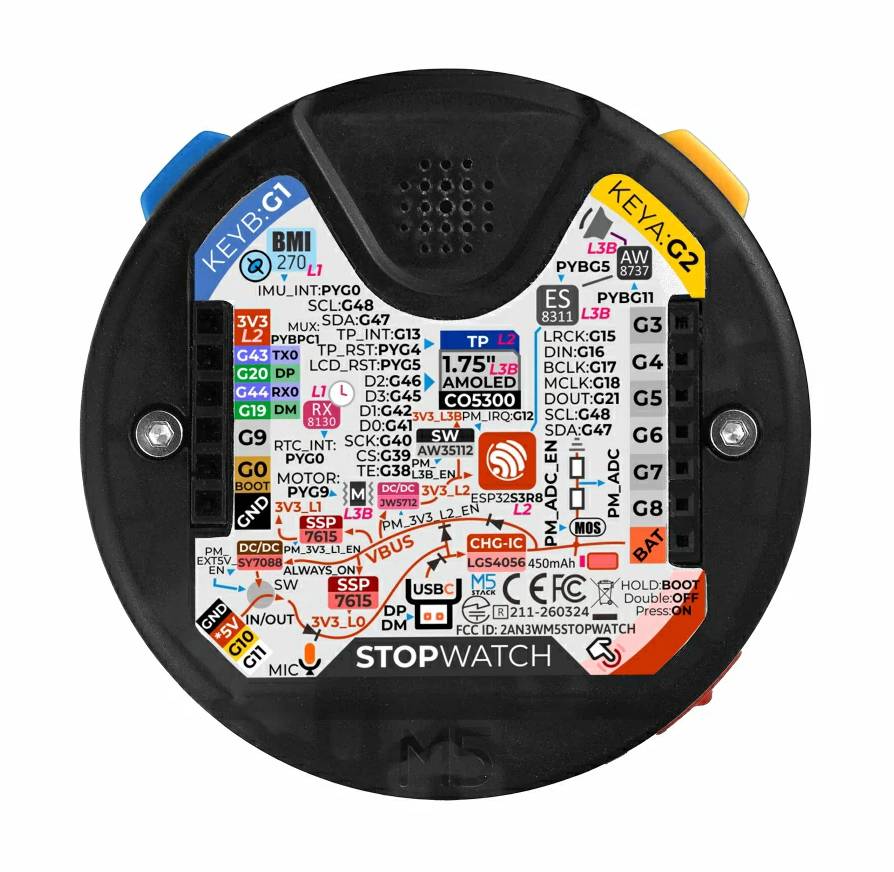

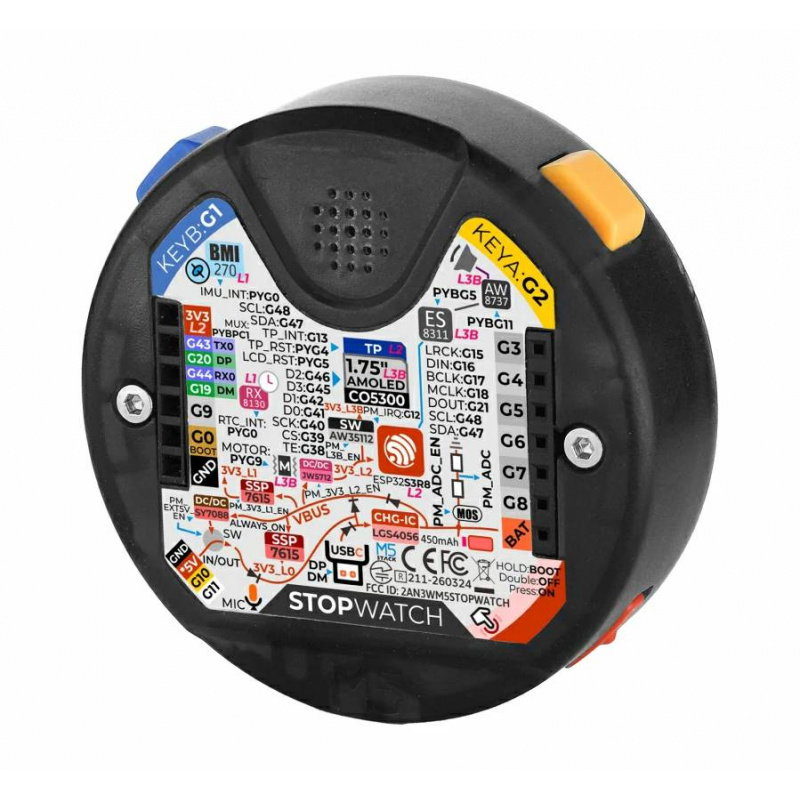

Das M5Stack StopWatch Dev Kit bietet dank des HY2.0-4P (Grove) -Anschlusses und der 2,54-mm-Erweiterungsanschlüsse auf der Rückseite umfangreiche Erweiterungsmöglichkeiten. So lassen sich Umweltsensoren, Kommunikationsmodule, Displays, Servos und weiteres Zubehör aus dem M5Stack-Ökosystem anschließen . GPIO-Leitungen zum Erweiterungsbus sind ebenso vorhanden wie I2C-, UART- und Stromversorgungsschnittstellen. Das Design ist mit vielen Grove- Modulen und M5Stack-Zubehör kompatibel. Dies ermöglicht den schnellen Aufbau komplexer IoT-Systeme, Messgeräte oder HMIs, ohne dass die Elektronik selbst entwickelt werden muss. Ein weiterer Vorteil ist das magnetische Befestigungssystem an der Gehäuserückseite sowie die Öse zur Befestigung eines Tragebands , wodurch die Integration in mobile Projekte und Wearables erleichtert wird.

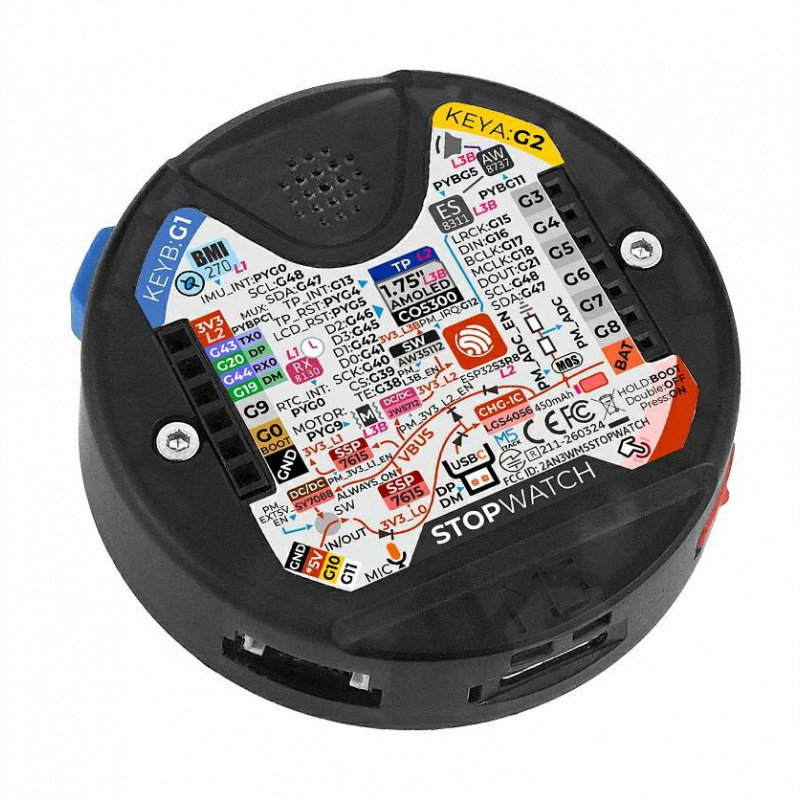

Entwicklungsboard basierend auf dem Mikrocontroller ESP32-S3R8.

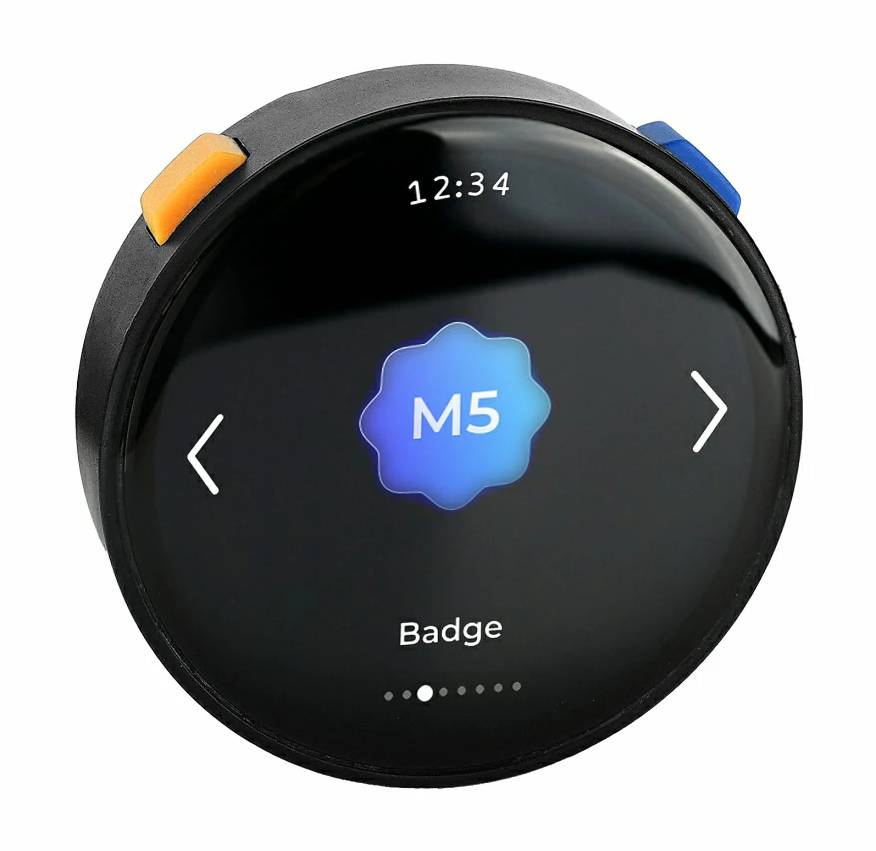

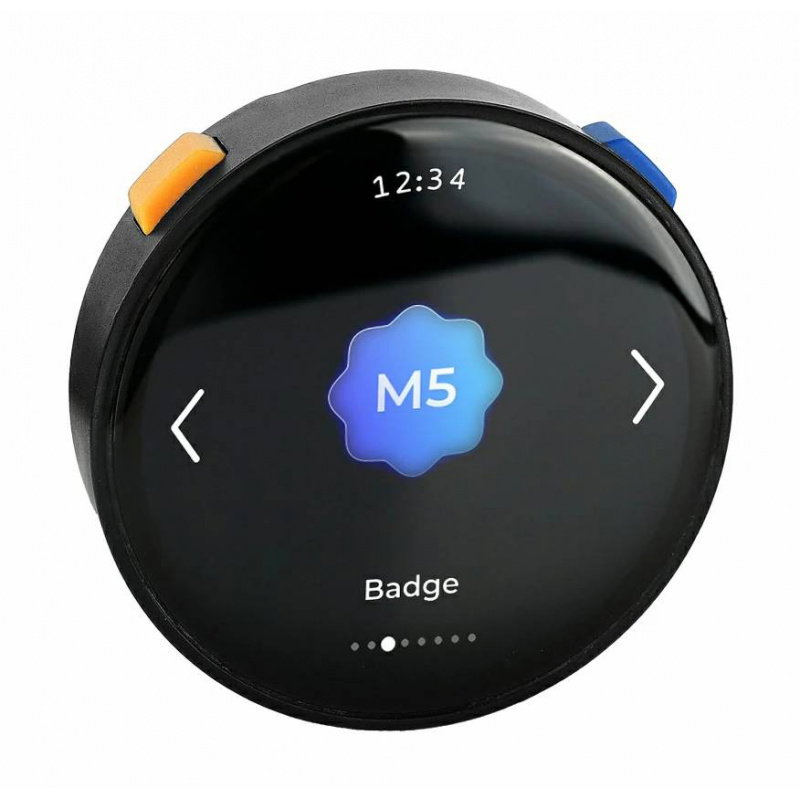

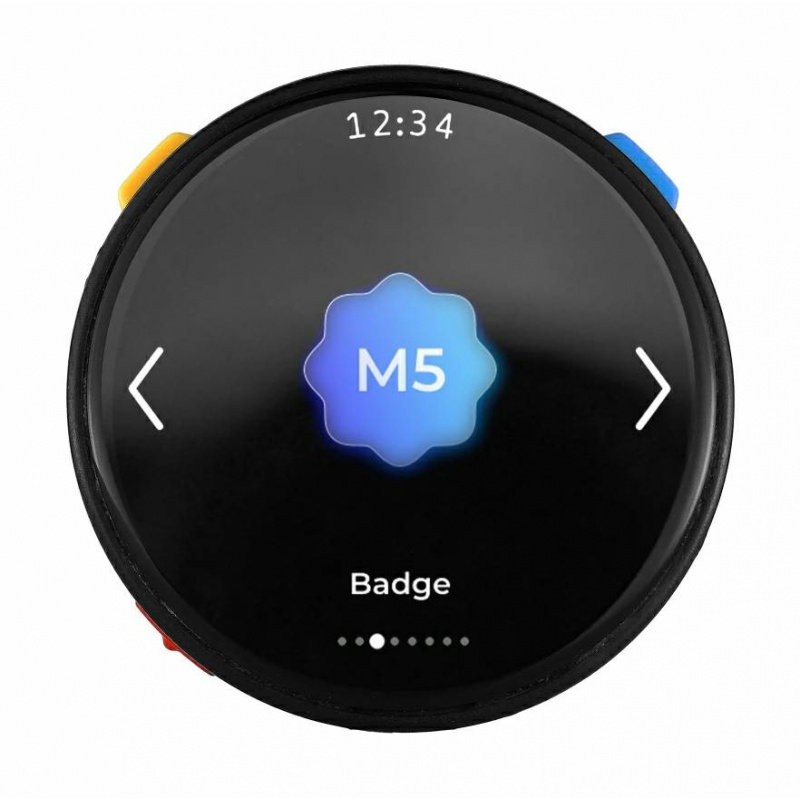

Das Modul verfügt über ein rundes 1,75-Zoll-AMOLED-Touchdisplay mit einer Auflösung von 466 x 466 Pixeln.
Programmierung und Betrieb des ESP32-S3
Der Hersteller bietet umfassende Programmierunterstützung für verschiedene Benutzergruppen. Einsteiger können die UiFlow2- Plattform nutzen, die die grafische Anwendungsentwicklung ohne Programmierung ermöglicht. Fortgeschrittene Benutzer können das Gerät in den Umgebungen Arduino IDE , PlatformIO und ESP-IDF programmieren und so alle Funktionen des ESP32-S3 voll ausschöpfen. Der Hersteller stellt die Bibliotheken M5Unified, M5GFX, M5PM1 und M5IOE1 bereit, die die Bedienung von Display, Stromversorgung, Audio und anderen Komponenten deutlich vereinfachen. Dank der vorinstallierten Xiaozhi Voice Assistant- Software kann das Gerät auch als intelligenter Sprachassistent fungieren. Programmierung und Firmware-Updates erfolgen über den USB-Typ-C-Anschluss .
Technische Spezifikationen des Stopwatch Dev Kits
- Mikrocontroller: ESP32-S3R8 Dual-Core Xtensa LX7
- Prozessortaktfrequenz: bis zu 240 MHz
- Speicher: Flash 16 MB, PSRAM 8 MB
- Drahtlose Verbindung: WLAN 2,4 GHz
- Display: AMOLED 1,75 Zoll, 466 x 466 Pixel
- Anzeigetreiber: CO5300
- Anzeigeschnittstelle: QSPI
- Touchpanel: CST820B
- Tasten: 2 programmierbare + 1 Ein-/Ausschalter
- Vibrationsmotor: Ja
- Audio-Codec: ES8311
- Mikrofon: MEMS-Mikrofon
- Lautsprecher: 8 Ω / 1 W
- Audioverstärker: AW8737A
- IMU-Sensor: BMI270
- RTC: RX8130CE
- Erweiterungsanschluss: HY2.0-4P
- Heck-Erweiterungsbus: 2.54-7P und 2.54-6P
- Energiemanagementsystem: M5PM1
- Akkukapazität: 450 mAh
- Stromversorgungsspannung: 5 V DC über USB Typ-C
- Öse für Trageband: ja
- Magnetisches Befestigungssystem: ja
- Abmessungen: 52 x 52 x 15,5 mm
- Gewicht: 39 g
Inhalt des Sets
- 1x M5Stack Stoppuhr-Entwicklerkit

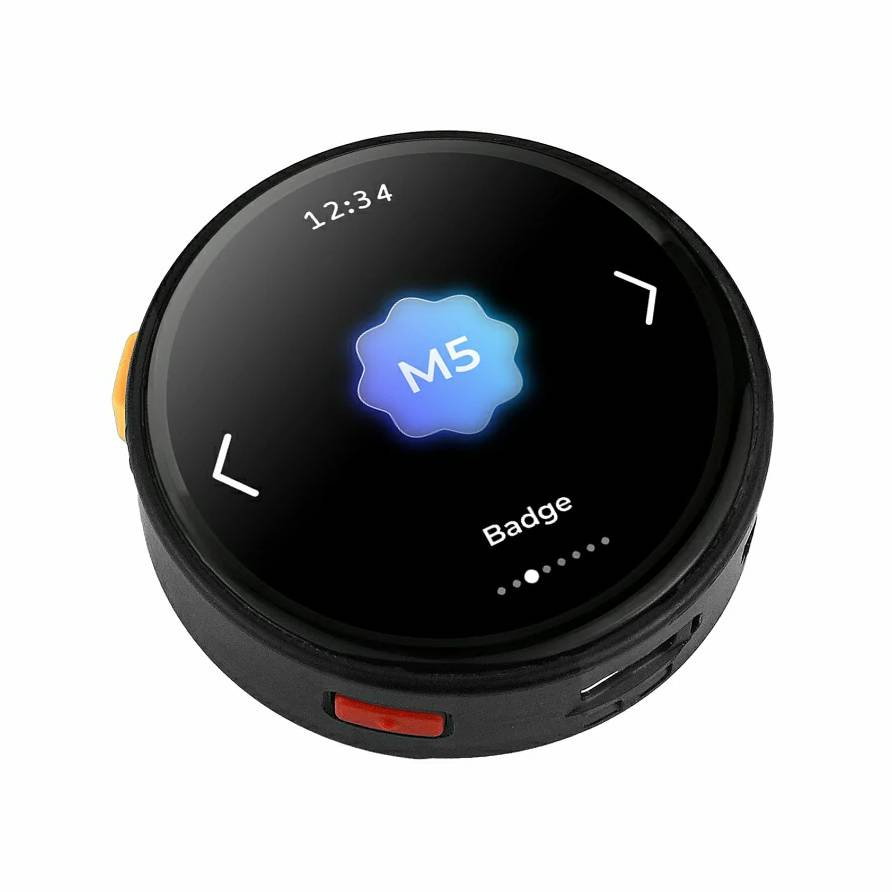

Das M5Stack StopWatch Dev Kit ist mit programmierbaren Tasten ausgestattet.
