Produktbeschreibung: Seeed Xiao ESP32-S3 - WiFi / Bluetooth - Seeedstudio 113991114
Seeed Xiao ist ein kleines Modul, ausgestattet mit einem leistungsstarken Chip ESP32-S3 mit einem Dual-Core Xtensa 32-bit LX7 Prozessor , der mit 240 MHz getaktet ist. Es ermöglicht die drahtlose Kommunikation über 2,4 GHz WiFi und Bluetooth 5.0 und verbraucht im Tiefschlafmodus nur 14 μA Strom, während es das Laden der Batterie verwaltet. Er ist ideal für IoT-Anwendungen. Der Seed Xiao ESP32-C3 ESP32-S3 Chip ist mit 8 MB PSRAM und 8 MB Flash-Speicher ausgestattet. Eine Batterieladeschaltung ist ebenfalls auf dem Board zu finden. Es gibt 11 digitale I/Os, die auch als PWM-Pins verwendet werden können, und 9 analoge I/Os, die als ADCs verwendet werden können. Es unterstützt serielle Kommunikationsschnittstellen wie UART, I2C und SPI, einschließlich I2S (Internet Information Services). Eine externe Antenne ist ebenfalls enthalten. Das Modul kann in der Arduino-Umgebung programmiert werden.
Xiao ESP32-S3-Modul mit Antenne.

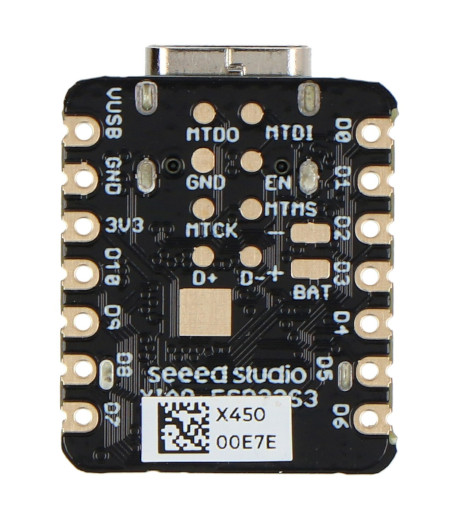

Anschlussbelegung des Seeed Xiao ESP32-S3.Die wichtigsten Merkmale des Seeed Xiao ESP32-S3
- Leistungsstarker Chip: Das Board basiert auf einem ESP32-S3-Chip von Xtensa, der mit bis zu 240 MHz getaktet ist und über mehrere Kommunikationsports verfügt, die von Arduino IDE und CircuitPython unterstützt werden.
- Drahtlose Kommunikation: eingebauter WiFi 2.4 GHz Kommunikationschip und Bluetooth Low Energy 5.0, maximale Datenübertragungsdistanz ist 100 m mit eingebauter U.FL Antenne.
- Geringer Stromverbrauch: bietet 4 Betriebsmodi, verbraucht nur 14 μA im Tiefschlafmodus. Ermöglicht auch das Aufladen von Lithium-Batterien.
- Daumengroßes Design: Die Abmessungen der Karte betragen nur 21 x 17,5 mm - ein klassisches Gehäuse der Seeed Xiao-Serie.
Seeed Xiao-Board-Serie
Das Xiao ESP32-S3 von Seeedstudio ist ein weiteres Produkt aus der Seeed Xiao-Serie. Es hat die gleichen Abmessungen wie die gesamte Xiao-Serie, nämlich 21 x 17,5 mm, und verfügt über zahlreiche Kommunikationsschnittstellen wie: 1x UART, 1x I2C, 1x SPI, 1x I2S, 11x GPIO, 9x ADC, 1x Benutzer-LED und 1x Lade-LED. Das Board wird über die USB Typ C Schnittstelle programmiert und mit Strom versorgt - auch das Laden des Akkus erfolgt über diese Schnittstelle. Das Board ist mit 8 MB Flash-Speicher ausgestattet und kann in Arduino und CircuitPython programmiert werden.
PCB-Layout
- Reset-Taste
- Boot-Taster
- Akku-Lade-LED
- Benutzer-LED
- WiFi-/Bluetooth-Antennenanschluss
Layout der Komponenten auf dem Xiao ESP32-S3 Board.

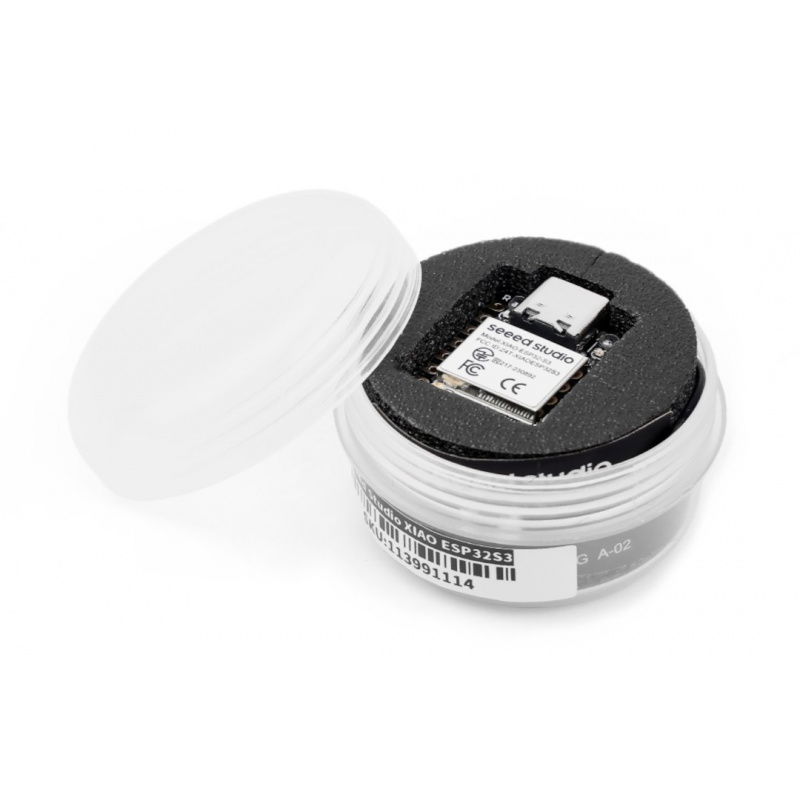

Seeed Xiao ESP32-S3 - WiFi / Bluetooth - Seeedstudio 113991114.
Spezifikationen der Platine Seeed Xiao ESP32S3
- ESP32-S3R8 32-bit Xtensa LX7 240 MHz Chip
- Drahtlose Kommunikation: WiFi 2.4 GHz und Bluetooth 5.0 / Mesh
- Flash-Speicher: 8 MB
- PSRAM: 8 MB
- Schnittstellen:
- 1x UART, 1x I2C, 1x I2S, 11x GPIO (PWM), 9x ADC
- 1x Reset-Taster, 1x Boot-Taster
- 1x Lade-LED, 1x Benutzer-LED
- Eingangsspannung (USB Typ C): 5 V
- Eingangsspannung (BAT): 4,2 V
- Ladestrom: 50 mA
- Stromverbrauch im Standby-Modus:
- USB Typ C: 5 V / 19 mA
- BAT: 3,8 V / 22 mA
- Modell mit niedrigem Stromverbrauch:
- Modem-Sleep: ca. 22 mA
- Light-Sleep: ca. 2 mA
- Tiefschlaf: ca. 14 μA
- Stromverbrauch mit WiFi:
- Aktiv: ca. 100 mA
- Stromverbrauch mit BLE:
- Aktiv: ca. 85 mA
- Betriebstemperatur: -40°C bis 65°C
- Abmessungen: 21 x 17,5 mm
Inhalt des Kits
- Seeed Xiao ESP32-S3 Modul
- Antenne
