Produktbeschreibung: RTK Postkartenmodul - GNSS-RTK Quectel LG290P - ESP32-PICO-MINI-02 - SparkFun GPS-26916

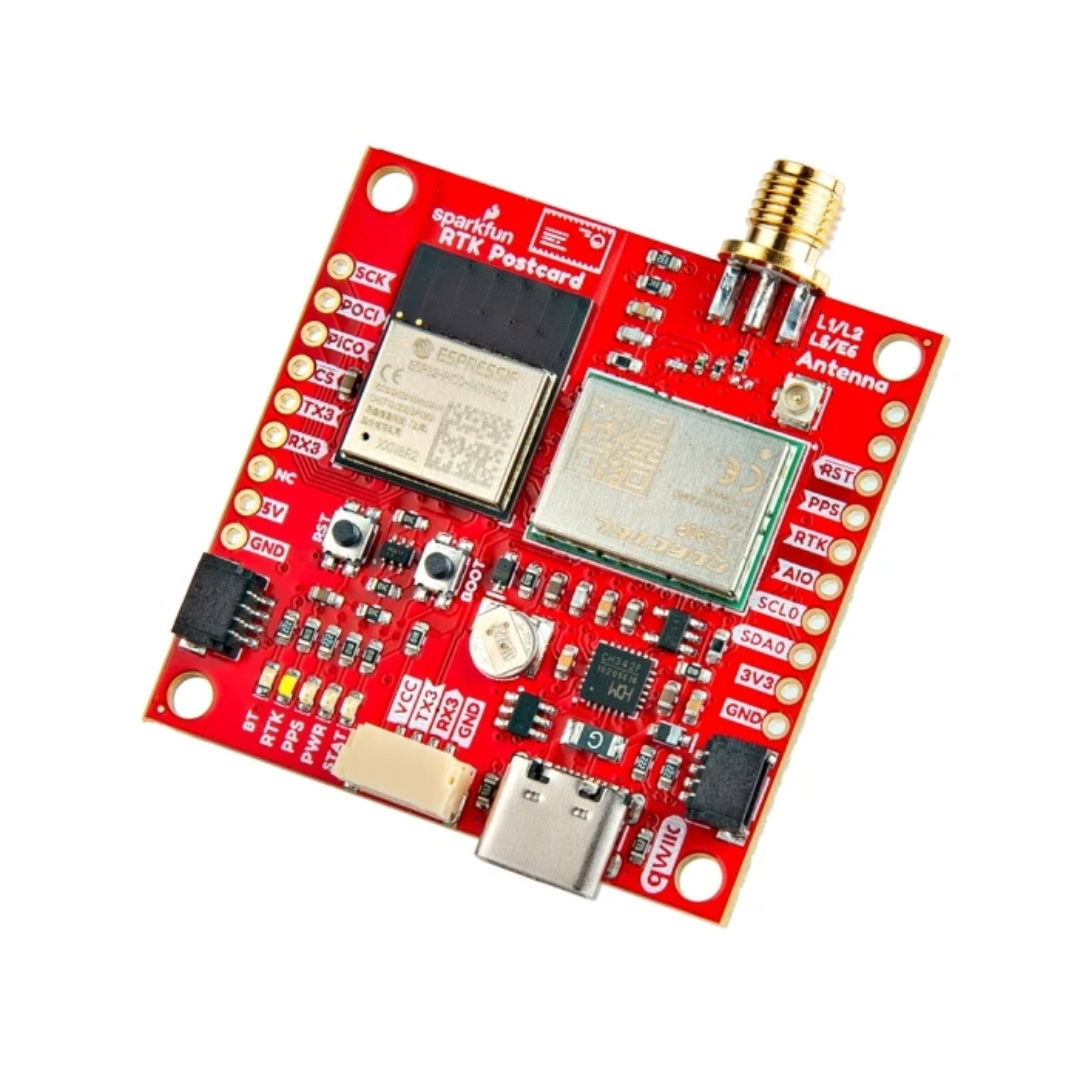

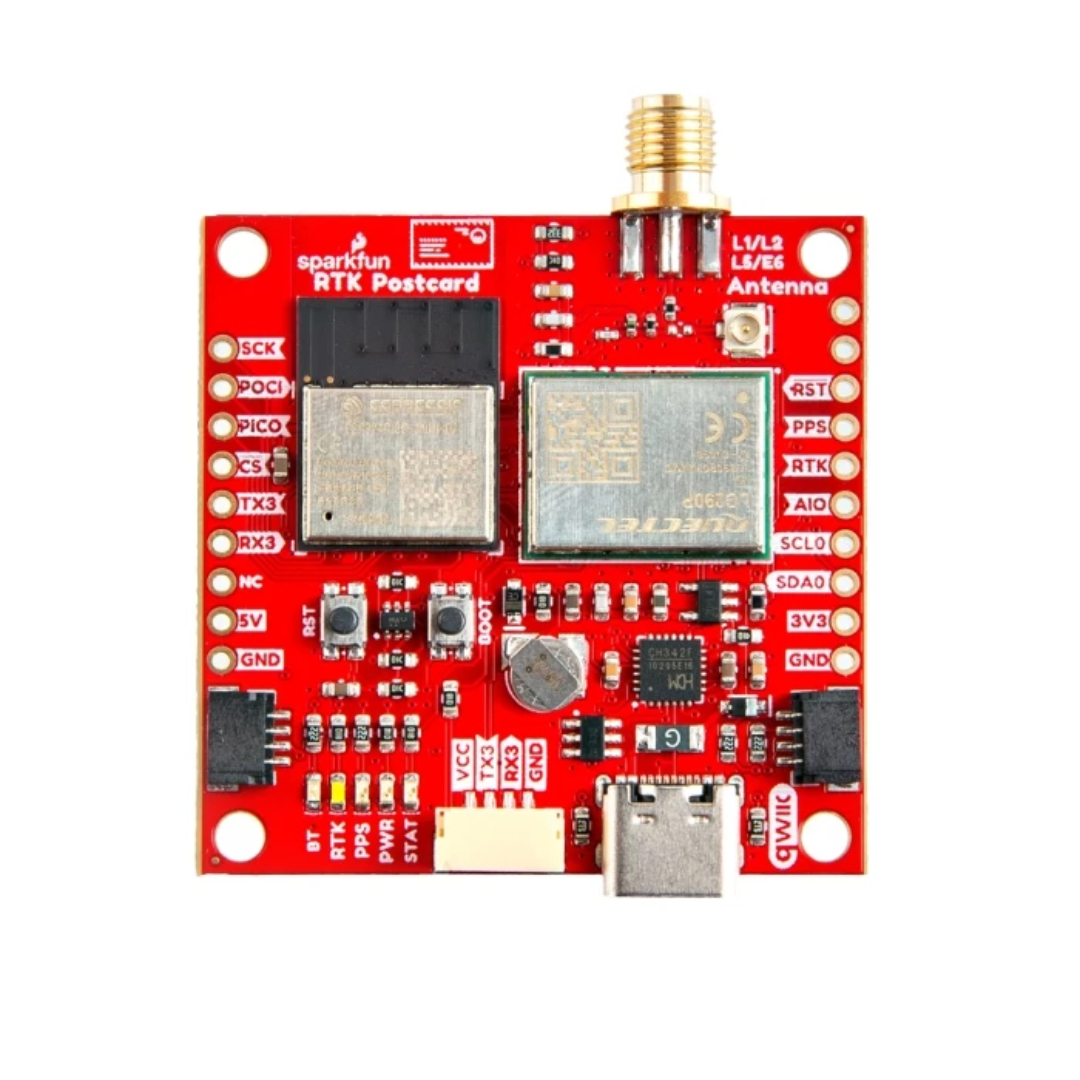

Die SparkFun RTK Postcard ist ein professionelles RTK-Satellitenortungsmodul, das für eine zuverlässige und genaue Echtzeitnavigation entwickelt wurde. Ausgestattet mit einem Quectel LG290P Empfänger, der RTK und PPP unterstützt, ermöglicht es die gleichzeitige Verfolgung mehrerer Bänder (L1, L2, L5, L6/E6) und GNSS-Konstellationen. Der eingebaute ESP32-PICO-MINI-Mikrocontroller ermöglicht die drahtlose Kommunikation über WiFi und Bluetooth, und die vorinstallierte RTK Everywhere-Software ermöglicht die einfache Konfiguration als Basisstation, NTRIP-Client oder RTCM-Sender. Das Modul arbeitet perfekt mit dem optionalen Portability Shield zusammen, das ein OLED-Display, Steuertasten, ein Li-Pol-Ladegerät und einen microSD-Slot bietet. Es ist eine kompakte, aber äußerst vielseitige Lösung für Anwendungen, die eine Genauigkeit im Zentimeterbereich erfordern.
RTK Postkartenmodul - GNSS-RTK Quectel LG290P - ESP32-PICO-MINI-02 - SparkFun GPS-26916.
Die SparkFun RTK Postcard ist ein RTK-Satellitenortungsmodul, das für eine zuverlässige und genaue Echtzeitnavigation entwickelt wurde.Besondere Merkmale
- Unterstützung mehrerer GNSS-Konstellationen - Das LG290P-Modul ermöglicht den gleichzeitigen Empfang der Signale von GPS, GLONASS, Galileo, BeiDou (BDS), QZSS und NavIC. Es unterstützt auch SBAS-Ergänzungssysteme wie EGNOS, WASS, MSAS und GAGAN, was zu einer hohen Genauigkeit und zuverlässigen Lokalisierung unter allen Geländebedingungen führt.
- Multiband-Signalempfang - die Unterstützung der Bänder L1, L2, L5 und E6/L6 erhöht die Störfestigkeit, verkürzt die Positionserfassungszeit und sorgt für einen stabileren Betrieb, insbesondere in städtischen und bewaldeten Umgebungen
- RTK-Positionierungsgenauigkeit - das Gerät bietet eine Genauigkeit von 0,8 cm + 1 ppm horizontal und 1,5 cm + 1 ppm vertikal. Die Konvergenzzeit im RTK-Modus beträgt nur 5 Sekunden und macht das Modul ideal für Anwendungen in der Vermessung, Präzisionslandwirtschaft, Robotik und autonomen Systemen
- Drahtlose Konnektivität - der eingebaute ESP32-PICO-MINI Chip bietet WiFi (802.11b/g/n) und Bluetooth 4.2 (BR/EDR und BLE). Dies ermöglicht den Betrieb als NTRIP-Client oder -Server, die Übertragung von RTCMv3-Daten und die Kommunikation mit mobilen Anwendungen.
- Modernster Mikrocontroller ESP32-PICO-MINI-02 - ein leistungsstarker Chip mit zwei Kernen, die mit bis zu 240 MHz getaktet sind, mit 8 MB Flash-Speicher und 2 MB PSRAM. Er unterstützt zahlreiche Peripherieschnittstellen wie UART, SPI, I2C, SDIO, ADC, DAC, PWM, CAN und Ethernet MAC und ermöglicht so die Entwicklung fortschrittlicher Funktionen
Anwendungen in der Praxis
Die SparkFun RTK Postcard ist ein unverzichtbares Werkzeug für Projekte, die eine hochpräzise Positionierung erfordern - wie autonome Fahrzeuge, Präzisionslandwirtschaft, Vermessung, GIS-Messungen oder mobile Robotik. Dank ihrer kompakten Größe und offenen Software ist sie ideal für die Integration in tragbare Geräte und eingebettete Systeme. Die Fähigkeit des RTCMv3, über WiFi, Bluetooth oder ESP-NOW zu übertragen, erleichtert den Aufbau verteilter RTK-Systeme, die auf drahtloser Datenübertragung basieren.
Das Modul arbeitet perfekt mit dem optionalen Portability Shield zusammen, das ein OLED-Display, Steuertasten, ein LiPo-Ladegerät und einen microSD-Steckplatz bietet.
Es ist eine kompakte, aber äußerst vielseitige Lösung für Anwendungen, die eine Genauigkeit im Zentimeterbereich erfordern.Technische Daten des RTK-Postkartenmoduls
- GNSS-Modul: Quectel LG290P
- Unterstützte Konstellationen: GPS, GLONASS, Galileo, BDS, QZSS, NavIC, SBAS
- GNSS-Bänder: L1, L2, L5, E6/L6
- RTK-Genauigkeit: horizontal 0,8 cm + 1 ppm, vertikal 1,5 cm + 1 ppm
- Zeit bis zum ersten Fix:
- Kaltstart: 28 s
- Heißstart: 1,7 s
- GNSS-Stromverbrauch:
- Betrieb: 91 mA
- Schlafmodus: 12 µA
- ESP32-PICO-MINI:
- Prozessor: Dual-Core Xtensa 32-Bit LX6, bis zu 240 MHz
- Speicher: 8 MB Flash, 2 MB PSRAM
- Stromverbrauch: bis zu 368 mA (Spitze), 5 µA (Tiefschlaf)
- Anschlussmöglichkeiten: WiFi, Bluetooth, BLE
- Anschlüsse:
- USB Typ C
- JST-GH 4-polig (RTCM)
- JST-Qwiic x2
- SMA + u.FL-Antenne
- 19 PTH-Stifte (2,54 mm)
- Spannungsversorgung: von 3 V bis 5,5 V
- Betriebstemperatur: -40°C bis 85°C

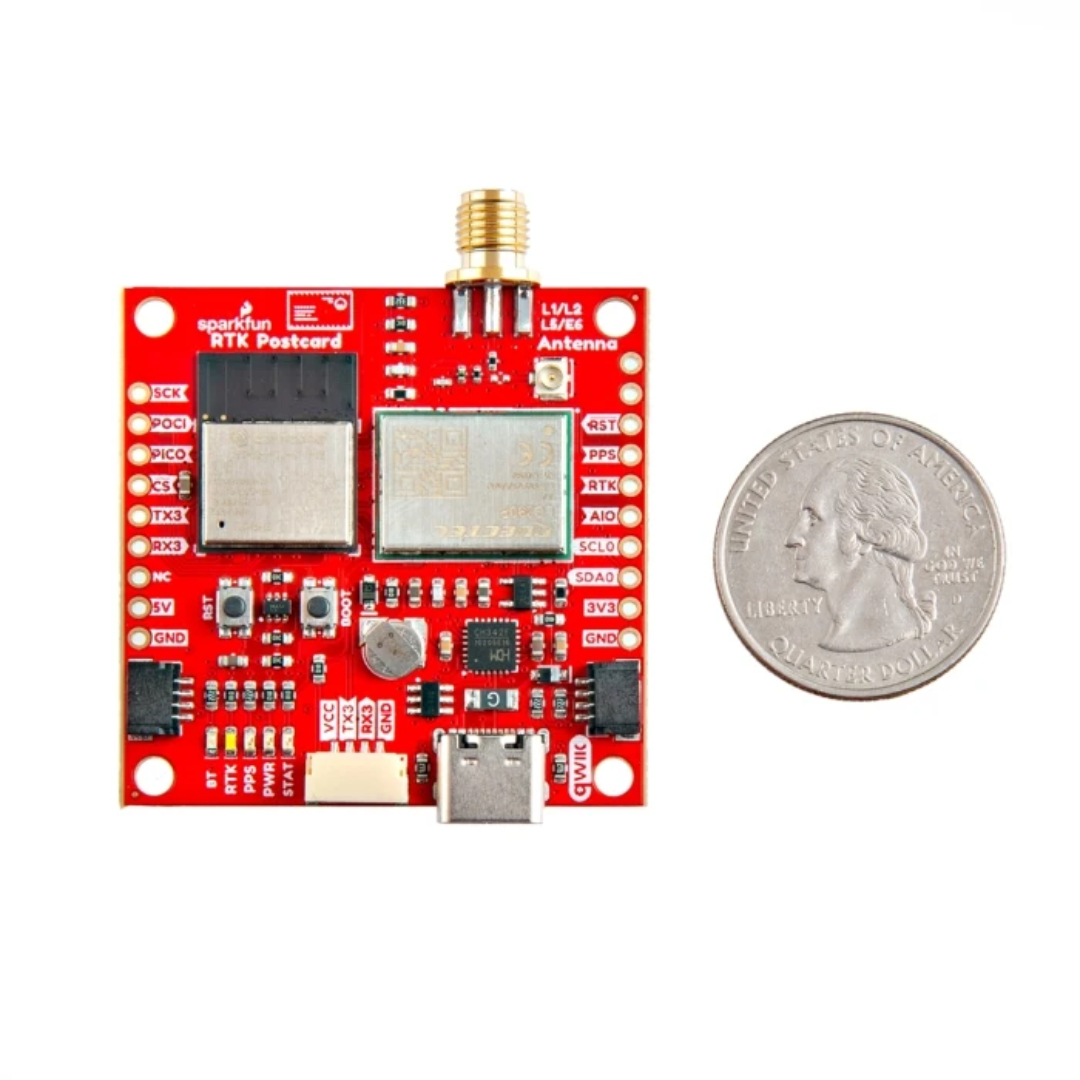

- Abmessungen der Karte: 43,2 x 43,2 x ca. 10 mm
- Gewicht: ~ 0,9 g
Inhalt des Kits
- SparkFun RTK Postkarten-Modul
- Steckverbinder
