Produktbeschreibung: Laser Lidar Abstandssensor - 20 m - I2C / UART - Benewake TFS20-L
DerBenewake TFS20-L ist ein leistungsstarkes Miniatur-LiDAR-Modul für präzise Entfernungsmessungen bis zu 20 m. Basierend auf der dToF-Technologie und einem SPAD-Sensor ermöglicht es genaue Messungen auch bei schwierigen Lichtverhältnissen. Durch sein ultrakompaktes Design(21 x 15 x 7,87 mm) und sein geringes Gewicht(1,35 g) ist es ideal für die Integration in Drohnen, mobile Roboter und IoT-Geräte. Das Modul unterstützt UART- und I2C-Schnittstellen, verfügt über eine Temperaturkompensationsfunktion und integrierte Betriebsmodi, mit denen die Parameter an die jeweilige Anwendung angepasst werden können. Der TFS20-L ist außerdem resistent gegen starkes Licht (bis zu 100 kLux) und erreicht eine Genauigkeit von ± 6 cm über einen Bereich von 0,2 bis 6 m.

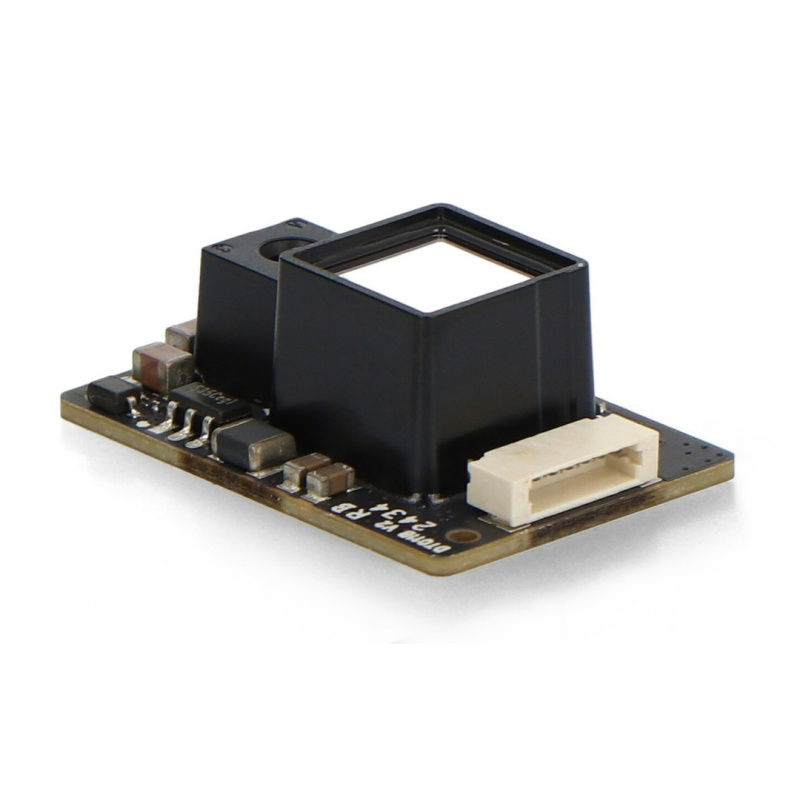

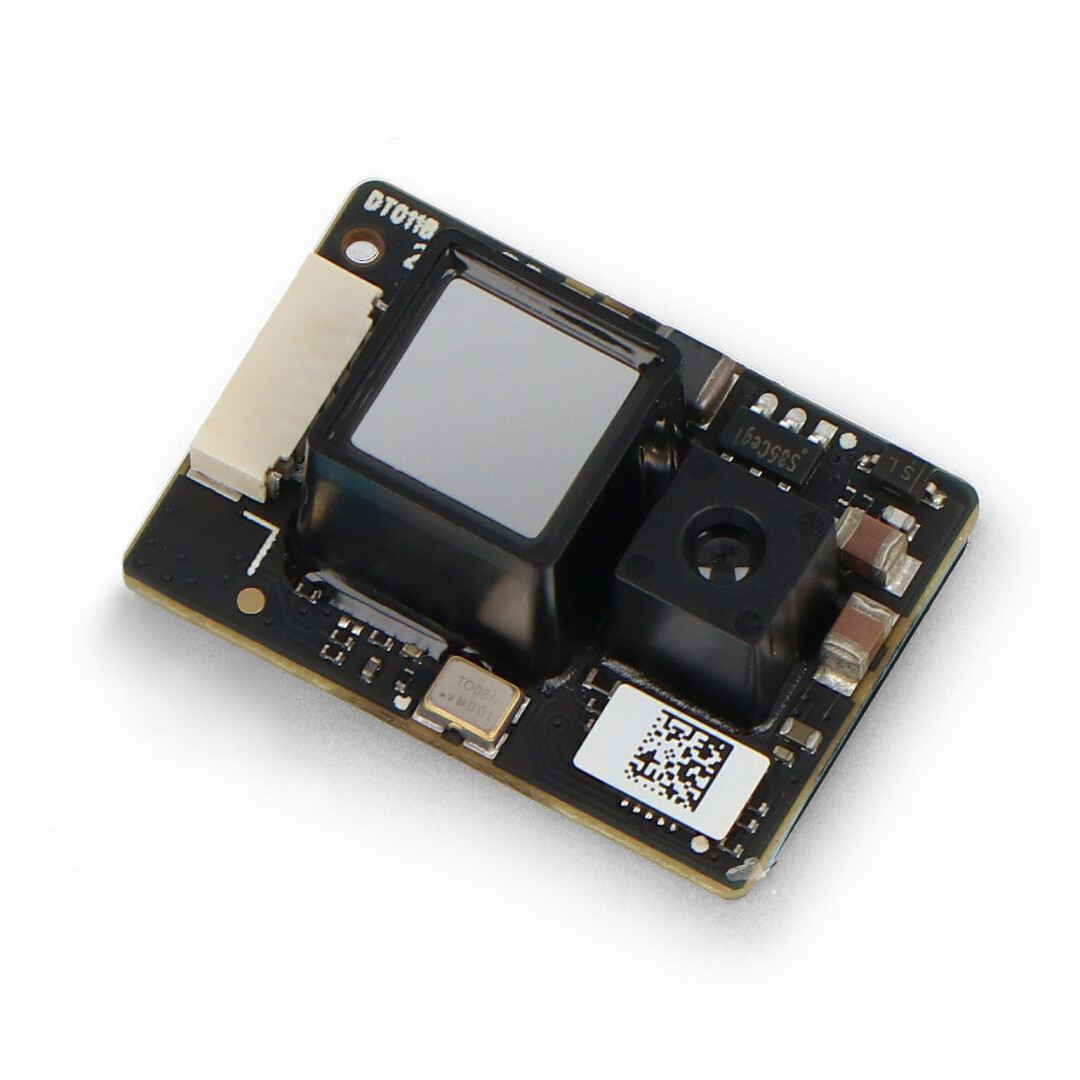

Lidar-Laser-Distanzsensor - 20 m - I2C / UART - Benewake TFS20-L.

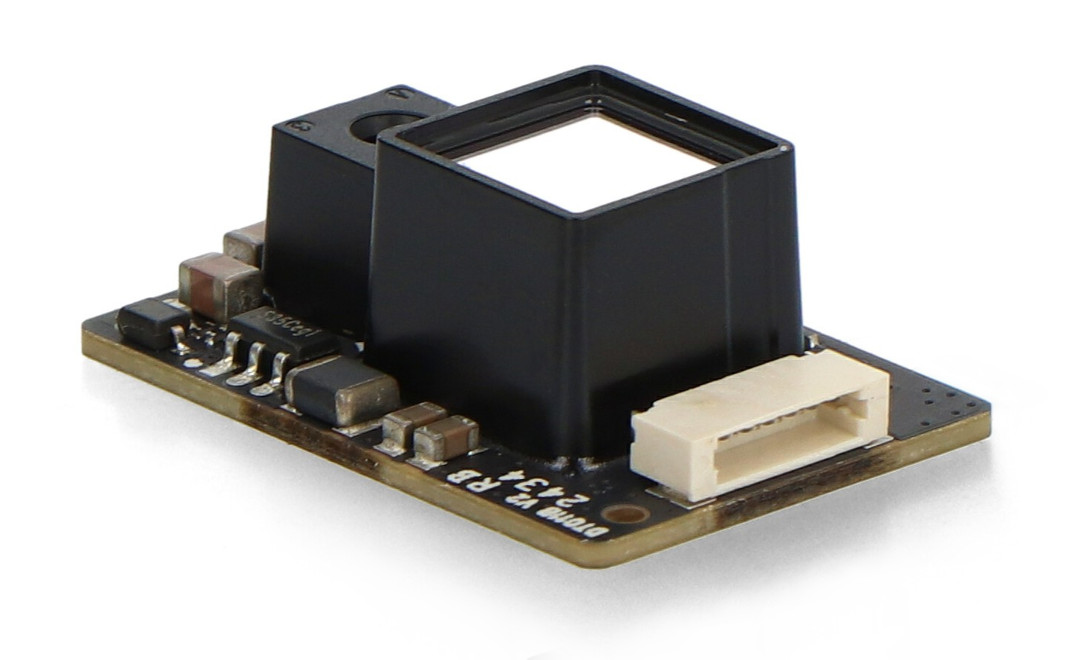

Das Modul enthält einen hochempfindlichen SPAD-Sensor mit Infrarot-Verstärkung mit einer Reichweite von bis zu 20 m.
Hauptmerkmale des TFS20-L Sensors
- Kompaktes Design: geringe Abmessungen von 21 x 15 x 7,87 mm und ein Gewicht von nur 1,35 g ermöglichen die Integration in Drohnen, Roboter und kompakte IoT-Geräte
- dToF-Technologie und SPAD-Sensor: verwendet ein Laserstrahl-Laufzeitmessverfahren und einen hochempfindlichen SPAD-Sensor für stabile Messungen
- Reichweite bis zu 20 m: ermöglicht Entfernungsmessungen bis zu 20 m mit einer Genauigkeit von ± 6 cm (von 0,2 m bis 6 m) und 1 % über 6 m
- Unempfindlichkeit gegenüber Umgebungslicht: stabiler Betrieb auch bei Beleuchtungsstärken von bis zu 100.000 Lux - ideal für den Außeneinsatz
- Multiprotokoll-Kommunikation: unterstützt UART- (115200 bps) und I2C-Schnittstellen (bis zu 400 kbps) zur einfachen Integration in verschiedene Mikrocontroller
- Geringe Leistungsaufnahme: Stromversorgung 3,3 V DC, Leistungsaufnahme weniger als 0,35 W - ideal für Batteriebetrieb
- Hohe Messfrequenz: kann mit Auslesefrequenzen von bis zu 250 Hz arbeiten - ideal für dynamische Anwendungen
- Sicherheitslaser der Klasse 1: entspricht der Norm EN60825 - sicher für das Augenlicht bei Standardanwendungen
Kompakte Abmessungen und geringes Gewicht
Das TFS20-L-Modul ist für die Integration in Anwendungen mit begrenztem Platzangebot konzipiert. Seine geringen Abmessungen (21 x 15 x 7 , 87 mm) und ein Gewicht von nur 1,35 g reduzieren das Gesamtgewicht des Geräts erheblich. Dies ist besonders wichtig bei Drohnen und Robotern, wo jedes Gramm einen Unterschied in der Betriebszeit und Leistung ausmacht.
Präzise Messung und große Reichweite
Der TFS20-L bietet eine außergewöhnliche Messgenauigkeit von ± 6 cm in einem Bereich von bis zu 6 m und 1 % darüber hinaus und liefert zuverlässige Echtzeitdaten. Dank seiner hohen Widerstandsfähigkeit gegen Lichtinterferenzen (bis zu 100 kLux) arbeitet das Modul sowohl in Innenräumen als auch im Freien stabil. Die integrierte Temperaturkompensation und die Fähigkeit, mit unterschiedlichen Lichtreflexionsgraden zu arbeiten, gewährleisten Zuverlässigkeit unter verschiedenen Bedingungen.

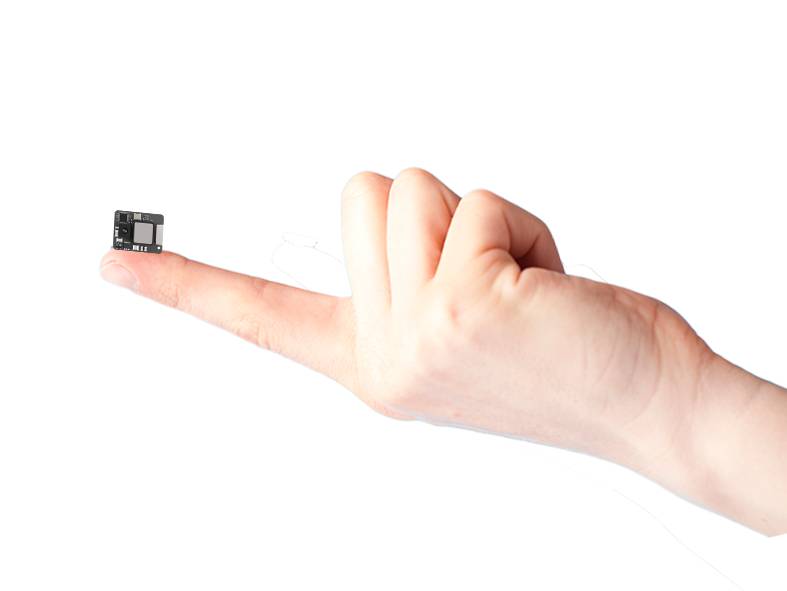

Die geringe Größe macht es zu einer ausgezeichneten Wahl für Miniatur-dToF-Anwendungen.
Das Modul unterstützt I2C- und UART-Schnittstellen und lässt sich daher leicht integrieren und verwenden.
Anwendungen in der Praxis
Der TFS20-L findet Anwendung in UAVs (autonome Landung, Höhenerhaltung), mobilen Robotern (Sturzprävention und Hinderniserkennung), IoT-Systemen (intelligente Container, Türen und Anwesenheitssensoren) sowie in Haushaltsgeräten, Hausautomation oder industriellen Lösungen. Dank seiner Vielseitigkeit und seiner anpassbaren Leistung eignet er sich sowohl für die Entwicklung von Prototypen als auch für fertige Produkte.
Technische Daten TFS20-L
- Messbereich:
- 0,2 m bis 20 m (für 90% Reflexionsgrad bei 0 klux)
- 0,2 m bis 15 m (für 90 % Reflexionsgrad bei 100 klux)
- 0,2 m bis 12 m (für 10% Reflexionsgrad bei 0 klux)
- 0,2 m bis 9 m (für 10% Reflexion bei 100 klux)
- Messgenauigkeit: ± 6 cm von 0,2 m bis 6 m; 1% über 6 m
- Reproduzierbarkeit: ≤ 2 cm (von 0,2 m bis 6 m)
- Aktualisierungsrate: 0 Hz / 20 Hz / 50 Hz / 100 Hz (Standard) / 250 Hz
- Umgebungslichtunempfindlichkeit: bis zu 100 000 Lux
- Lichtquelle: VCSEL-Laser
- Laser-Wellenlänge: 905 nm
- Sichtfeld (FoV): < 2°
- Lasersicherheit: Klasse 1 (gemäß EN60825)
- Kommunikationsschnittstelle: UART (115200 bps), I2C (bis zu 400 kbps)
- Kommunikationssignalpegel: LVTTL (3,3 V)
- I2C-Standardadresse: 0x10 (Bereich: 0x10-0x7F)
- Versorgungsspannung: 3,3 V GLEICHSPANNUNG (± 9%)
- Durchschnittliche Leistungsaufnahme: ≤ 0,35 W
- Spitzenstrom: 115 mA bei 3,3 V
- Betriebstemperatur: -20°C bis 60°C
- Lagertemperatur: -40°C bis 85°C
- Anschluss: 0,8 mm - 6-polig (Modell WF08006-01207)
- Abmessungen: 21 x 15 x 7,87 mm
- Gewicht: ca. 1,35 g

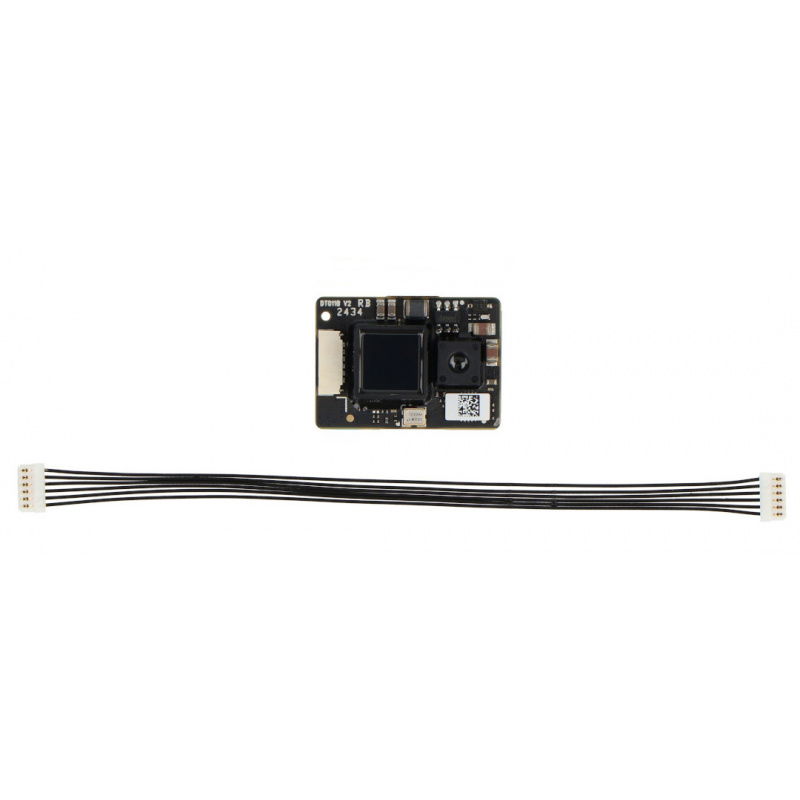

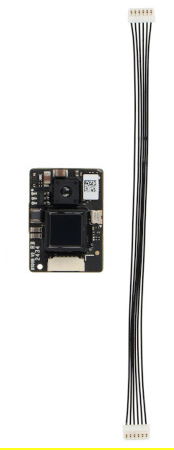

Ein Anschlusskabel ist im Lieferumfang enthalten.
