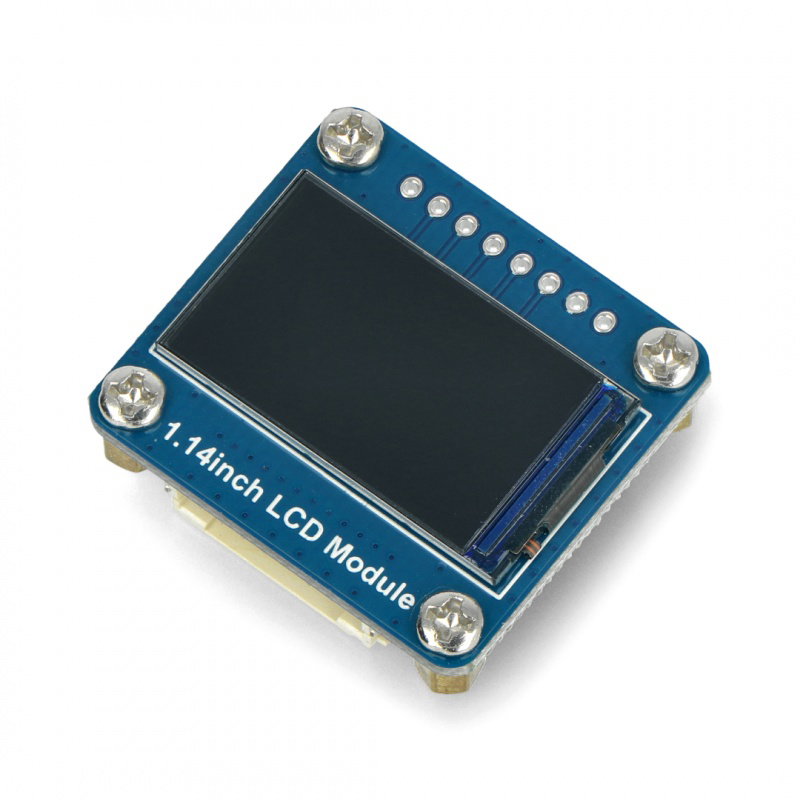

IPS-LCD-Display - 1,14 '' 240x135px SPI - 65K RGB - Waveshare 18231
IPS-LCD-Display , hergestellt von Waveshare. Es hat eine Diagonale von 1,14 " und eine Auflösung von 240 x 135 px . Es zeigt 65.000 Farben im RGB -Bereich an, wodurch das dargestellte Bild sehr klar und richtig gesättigt ist. Das Modul verwendet den SPI-Bus, um mit dem Mikrocontroller zu kommunizieren Es ist außerdem mit dem Steuersystem ST7789 ausgestattet.Das Set enthält ein dediziertes 8-poliges Anschlusskabel mit einer Länge von 20 cm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: LCD-IPS-Display - 1,14 '' 240 x 135 px SPI - 65K RGB - Waveshare 18231
IPS-LCD-Display , hergestellt von Waveshare. Es hat eine Diagonale von 1,14 "und eine Auflösung von 240 x 135 px . Es zeigt 65.000 Farben im RGB-Bereich an, wodurch das dargestellte Bild sehr klar und richtig gesättigt ist. Das Modul verwendet den SPI -Bus, um mit dem Mikrocontroller zu kommunizieren Es ist außerdem mit dem Steuersystem ST7789 ausgestattet.Das Set enthält ein dediziertes 8-poliges Anschlusskabel mit einer Länge von 20 cm.

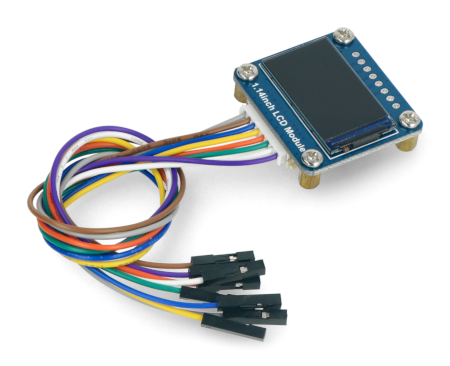

IPS-LCD-Display - 1,14 '' 240 x 135 px SPI - 65K RGB.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Das Produkt ist kompatibel mit Arduino, Raspberry Pi und STM32
Auf der Website des Herstellers gibt es eine Wiki-Seite des Produkts , die Anschlussanleitungen für einzelne Mikrocontroller enthält.

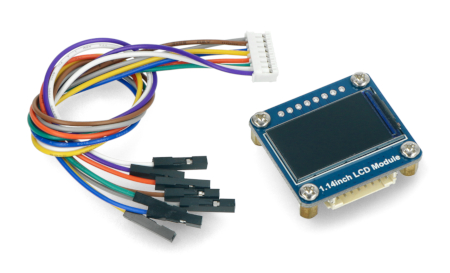

Das Kit enthält auch ein dediziertes 20-cm-Verbindungskabel.
Besonderheiten des Displays von Waveshare
- Kompatibel mit gängigen Controllern wie Raspberry Pi, Arduino und STM32
- Anzeige mit einer Auflösung von 240 × 135 px
- 65.000 Farben im RGB-Bereich, dank denen das dargestellte Bild klar und richtig gesättigt ist
- SPI-Schnittstelle für die Kommunikation mit der Steuerung, wodurch dem Benutzer mehr E / A-Pins zur Verfügung stehen

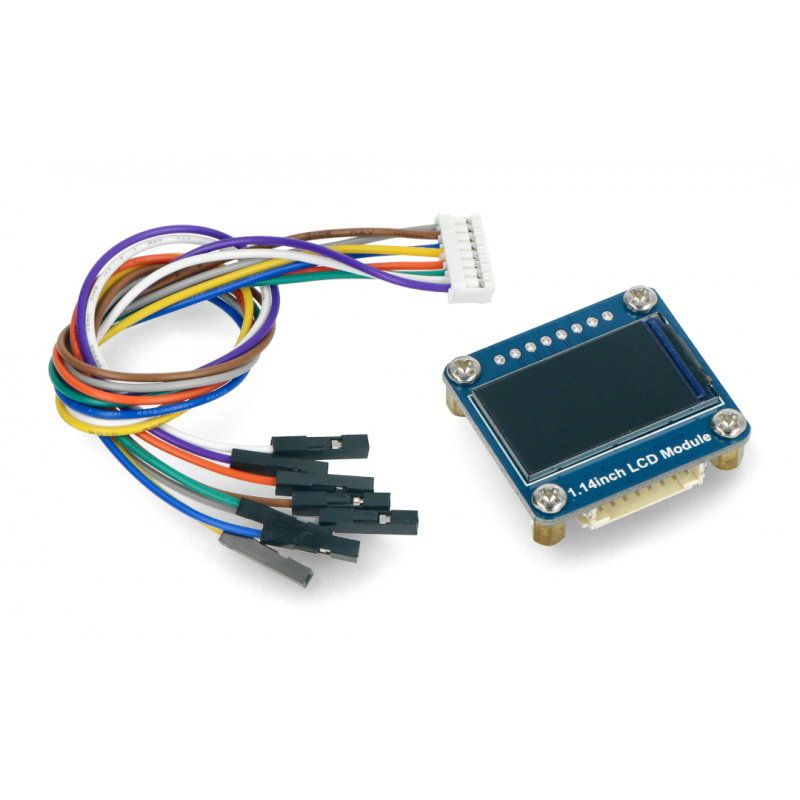

Inhalt des Kits
- LCD 1,14 '' 240 x 135 px-Display von Waveshare
- 8-poliges Anschlusskabel mit einer Länge von 20 cm

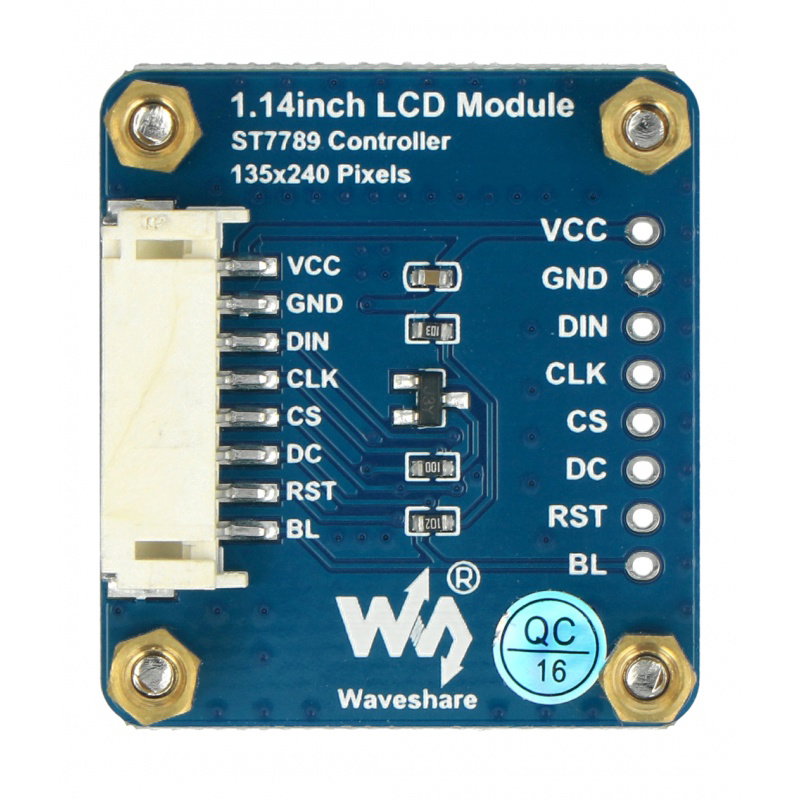

Pinbelegungsbeschreibung und Anschlussplan
Das Display ist mit gängigen Controllern kompatibel, darunter Arduino , Raspberry Pi oder STM32 . Der Bildschirm sollte gemäß den folgenden Abhängigkeiten mit dem Modul verbunden werden:
- VCC - Versorgungsspannung 3,3 V / 5 V
- GND - die Masse des Systems
- DIN - Dateneingangspin der SPI-Schnittstelle
- CLK - Dateneingangspin der SPI-Schnittstellenuhr
- CS - Chipauswahl
- DC – Daten-/Befehlsauswahl-Pin (High-Zustand – Daten; Low-Zustand – Befehle)
- RST - RESET-Pin (aktiviert durch Low-Zustand)
- BL - Stift für Hintergrundbeleuchtung

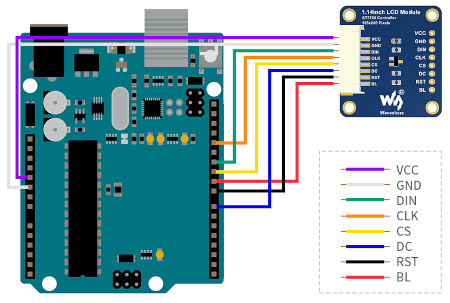

Anschlussdiagramm des Displays an die Arduino-Platine, die nicht im Kit enthalten ist. Sie können es separat in unserem Shop kaufen.

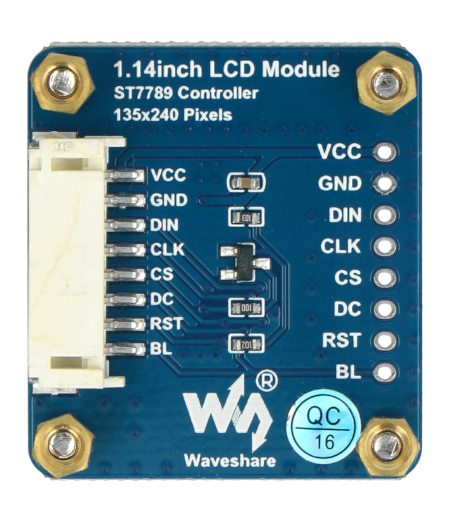

Das Display ist mit dem ST7789 Chip ausgestattet.
Technische Spezifikation des Displays
- Typ: IPS-LCD-Display
- Bildschirmdiagonale: 1,14 ''
- Auflösung: 240 x 135 Pixel
- Displaygröße: 24,91 x 14,86 mm
- Pixelgröße: 0,1101 x 0,1035 mm
- Anzeigefarben: 65K RGB
- Kommunikationsschnittstelle: 4-Draht-SPI
- Eingebauter Steuerchip: ST7789
- Versorgungsspannung: 3,3 V / 5 V
- Modulabmessungen: 35 x 32 mm
IPS-LCD-Display - 1,14 '' 240 x 135 px SPI - 65K RGB - Waveshare 18231
Das IPS-LCD-Display von Waveshare bietet eine Auflösung von 240 x 135 Pixel und hat eine Diagonale von 1,14“. Das Gerät ist unter anderem mit den Boards Arduino oder Raspberry Pi kompatibel, mit denen es über die SPI-Schnittstelle kommuniziert. Das Anschlusskabel ist im Bausatz enthalten.
Das Gerät eignet sich perfekt für verschiedene elektronische Projekte, wie Roboter, Heimelektronik und Haushaltsgeräte, Wetterstationen oder Gebäudeautomationssysteme. Das Display zeichnet sich durch eine originalgetreue Farbwiedergabe (65.000 RGB-Farben) und ein klares, kontrastreiches Bild aus.
Universelles IPS-LCD-Display für Raspberry Pi und Arduino
Das Waveshare IPS LCD-Display ist ein universelles Modell, das mit den meisten Mikrocontrollern und Boards wie Arduino, Raspberry Pi oder STM32 funktioniert. Daher kann das Gerät in unterschiedlichsten Projekten mit unterschiedlichen Plattformen eingesetzt werden.
Unser Sortiment umfasst auch andere Modelle von TFT- und IPS-LCD-Displays, die beide für Raspberry Pi und Arduino sowie für andere Zwecke bestimmt sind. Darüber hinaus umfasst unser Angebot eine große Auswahl an HATs, Peripheriegeräten und anderem Zubehör für Einplatinencomputer.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1,14 '' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 135x240px |
| Breite | 5 cm |
| Höhe | 7 cm |
| Tiefe | 2 cm |
| Gewicht | 0,022 kg |
